PCB 제작에서 Solder mask(솔더마스크)는 어떤 데이터 인가요? > 자료실

자료실

PCB PCB 제작에서 Solder mask(솔더마스크)는 어떤 데이터 인가요?

Solder Mask Data


#Solder mask란 PCB 제작에 사용되는 필수 데이터 중 한가지로 보통 #PCB의 색상을 나타내며,

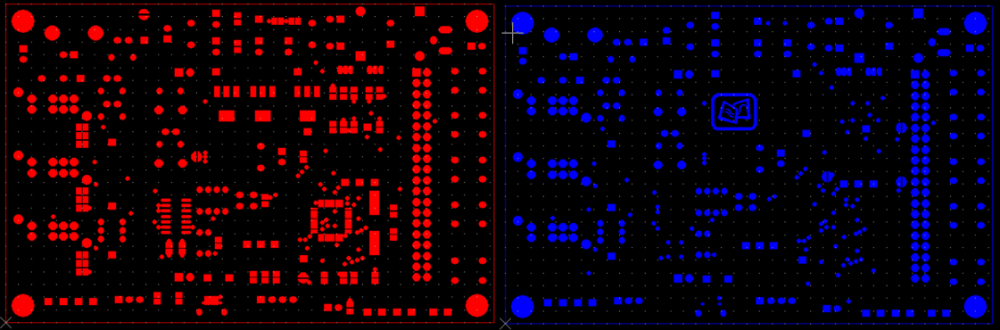

구리선을 보호하여 산화 하는 것을 막고, 좁은 간격의 패드 사이의 솔더 브리지를 방지하는 코팅 입니다.a07b831ab14c267e763998fcf5107700_1614216733_8375.png

또한 회로의 물리적 파손을 방지 하며, 높은 절연성을 통해 PCB 보드의 밀도를 향상 시킵니다.

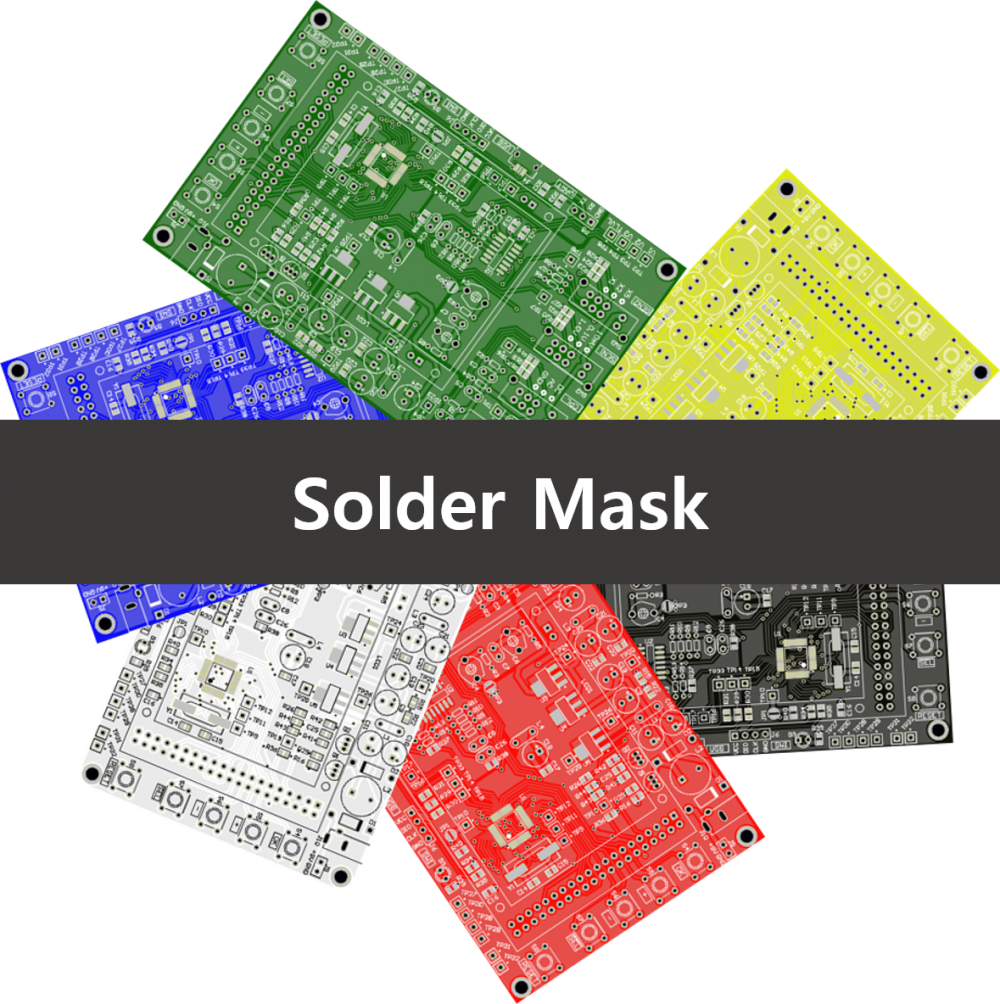

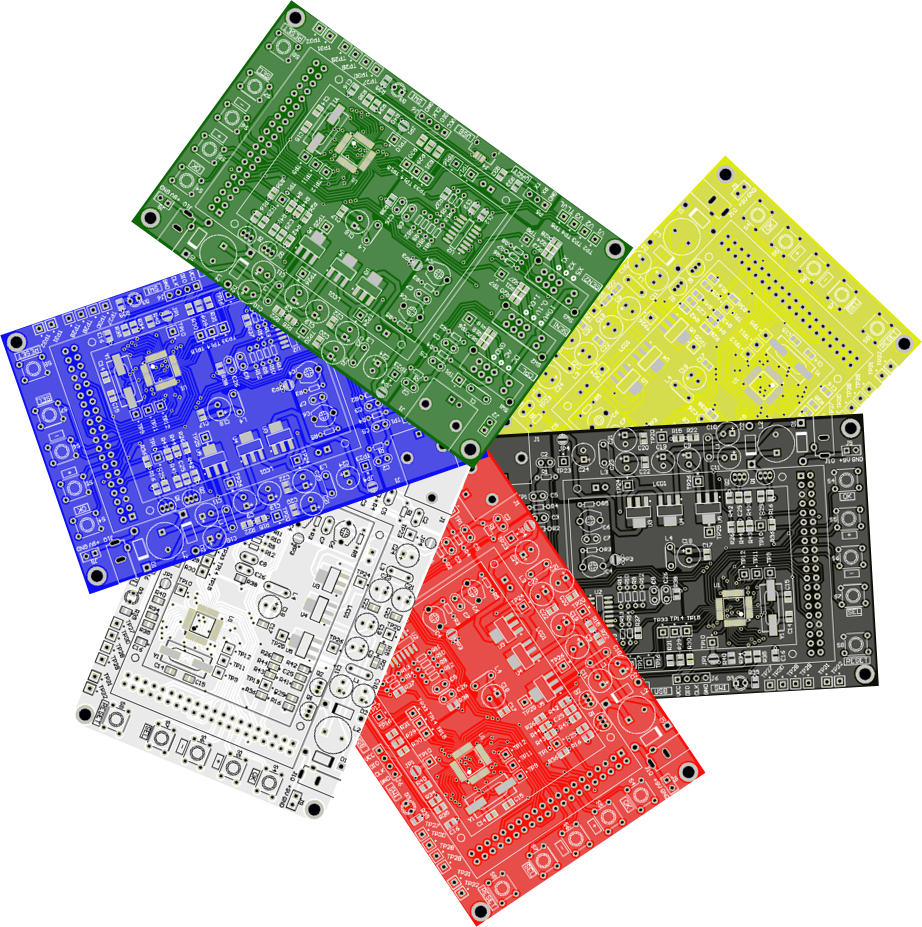

Solder Mask의 색상은 기본 녹색이지만, 파란색, 빨강색, 흰색, 검정색, 노란색등 다양한 색상으로 사용 가능합니다.





설계시 주의 사항은 #Solder Mask의 경우 구리층과 다르게 Negarive 데이터 입니다.

그렇기에 보통 납땜을 위한 패드에 위치해 있으며, 솔더마스크 데이터에 표시된 영역을 제외한 부분을 솔더마스크로 덮게 됩니다.

 1. PCB에 누출되는 곳이 없도록 Solder Mask로 덮고 싶다면 외각선만 표시해 줍니다.


 2. PCB에 Solder Mask가 없이 전부 노출을 시키려고 한다면 Solder Mask데이터에 전체를 가득 채워 주시면 됩니다.



< 솔더 마스크 사양(Standard PCB) >

1. Solder Mask의 경우 패드 주위에 0.05mm 더 크게 Mask를 열어 주셔야 됩니다.

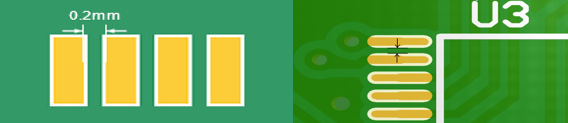

2. #솔더 브리지를 방지 하기 위해서는 1oz 기준 녹색 0.2mm이상 / 다른색상 0.254mm 이상의 간격이 필요합니다.


       *Advance PCB의 경우에도 1oz 기준 최소 0.075mm 까지 가능하지만 보통 0.15mm 이상의 간격이 필요합니다.

3. Solder Mask의 두께는 10-15UM 입니다.


4. #Solder-resistance bridges 사용하기 위해서는 핀 / 패드 사이의 간격이 최소 0.254mm 이상이 되어야 하며, 주문시 솔더마스크 브리지가 필요합니다와 같은 메시지를 적어주세요.



#Solder MAsk #솔더마스크 #Gerber #Gerber 파일 #PCB 제작 #RNDTECH #Sample PCB #쉬운 제작 #PCB 제작 #솔더 브리지 #solder-resistance #PCB 색상 #PCB #솔더마스크란? #솔더마스크는 # 솔더 마스크 뜻 #Soler Mask란 #solder mask 뜻
