    PCB 갤러리 80μm의 본딩 용 FR4 PCB 제작

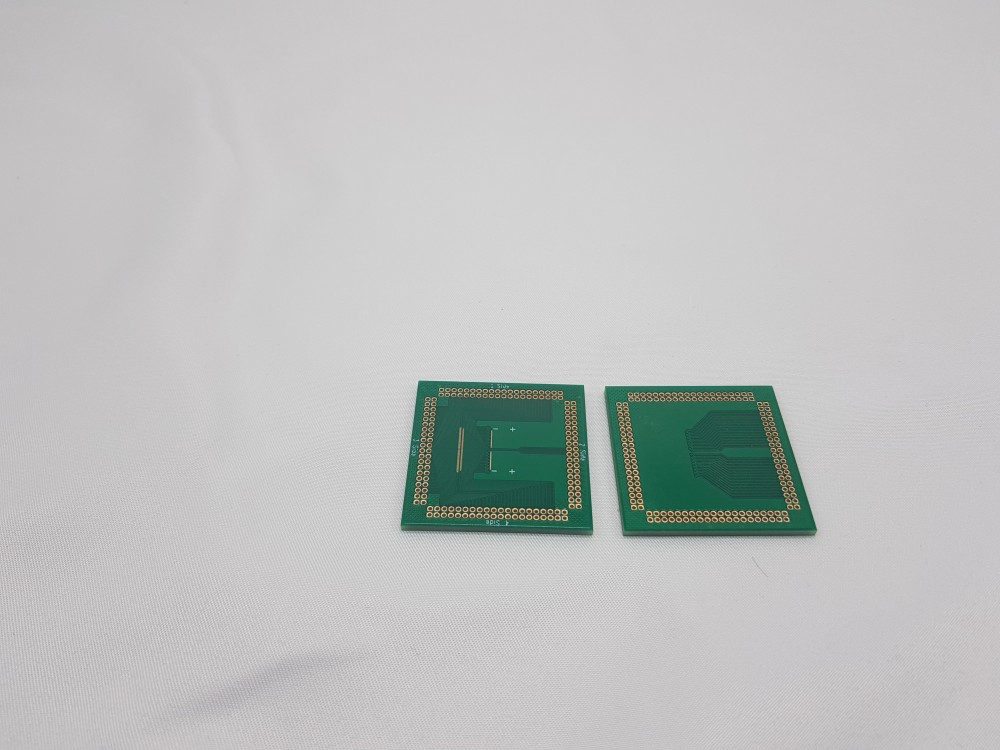

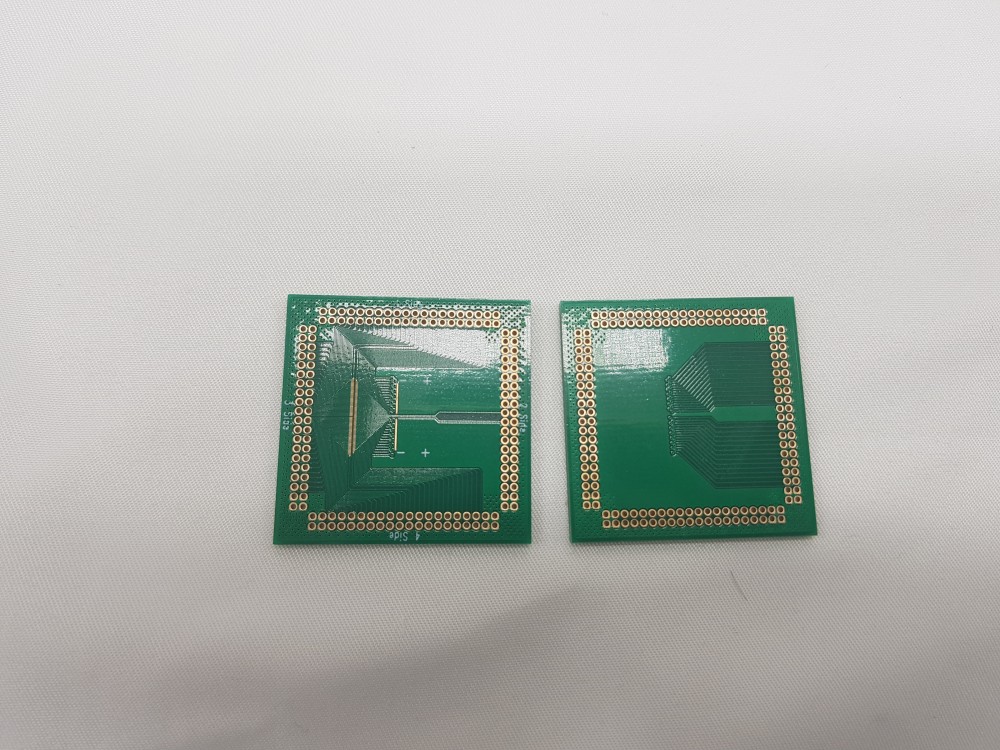

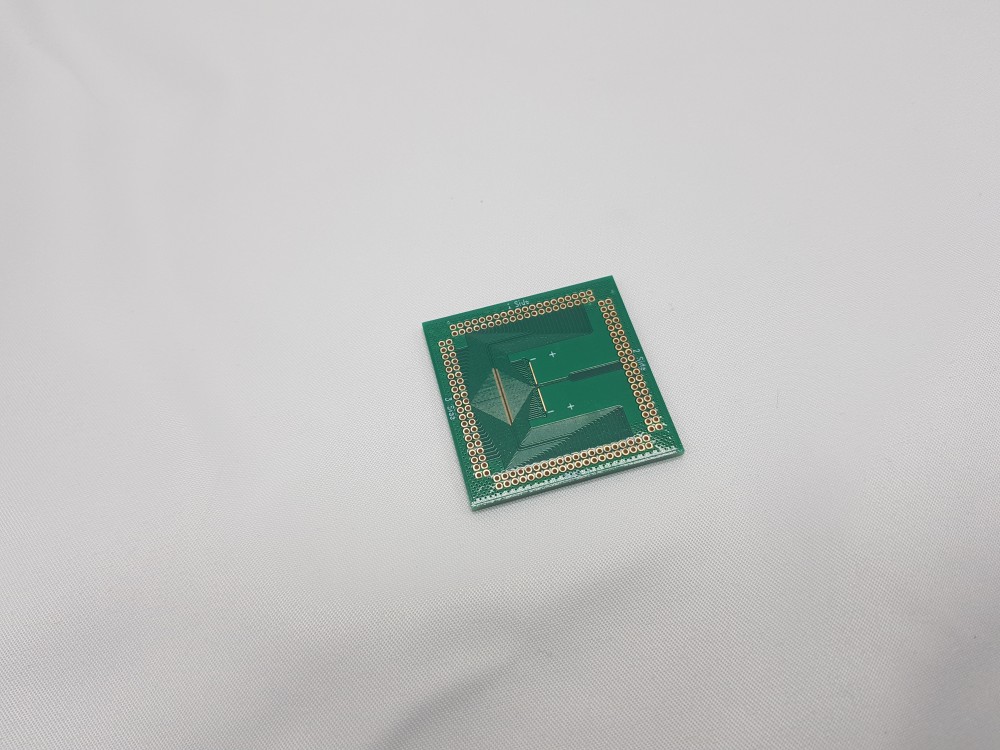

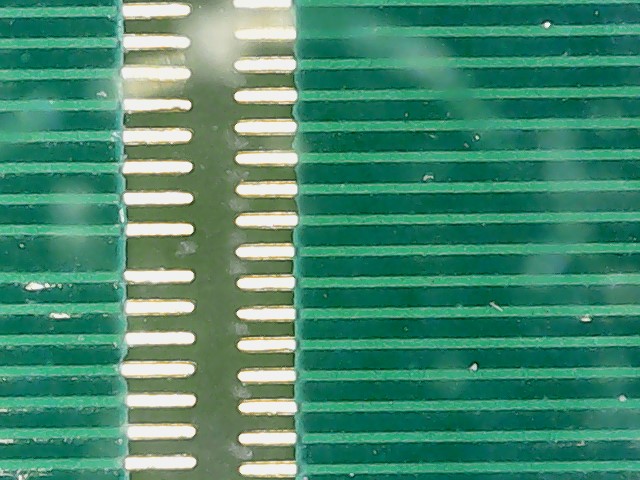

    패드 및 패턴의 간격 과 폭이 80μm 인 본딩 용 FR4 PCB를 제작 하였습니다.

    간격에 여유가 있다면 작은 사이즈의 패턴도 가능하지만, 간격 과 폭 모두 좁을 경우 공정중 구리가 날아가 실제 패턴 폭이 많이 작아 질 수 있습니다.

    이 경우도 패턴 폭과 간격이 둘다 좁기에 조심하며 작업을 진행 하였습니다.



    • 날짜: 21-09-14 09:56
    • 조회: 8681
