한국생산기술연구원 캡슐내시경 PCB열해석 개발의뢰

건강검진 중에 받는 내시경을 대체할 무선 캡슐내시경은 진정제투약이 필요없이 고통없이 내시경을 받을 수 있는 장점을 갖고 있는 획기적인 시스템입니다. 알약크기로 새끼손가락 두마디 정도되는 크기의 캡슐내시경은 투약하여, LED를 켜서 영상을 촬영하여 촬영된 데이타를 외부장치로 전송하는 구조입니다.

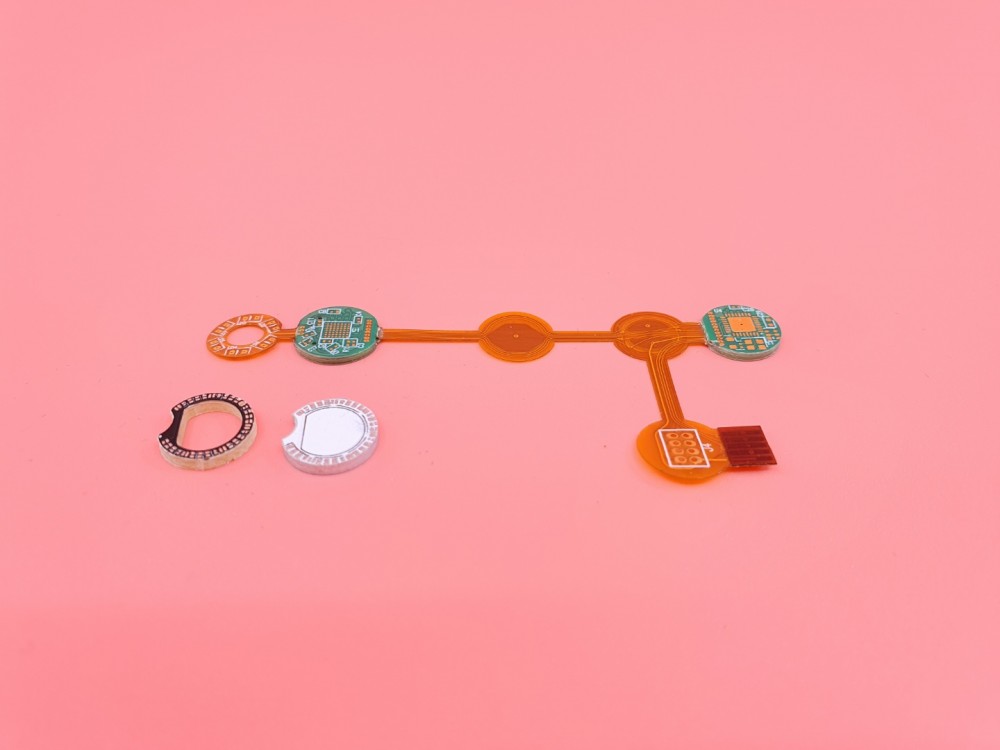

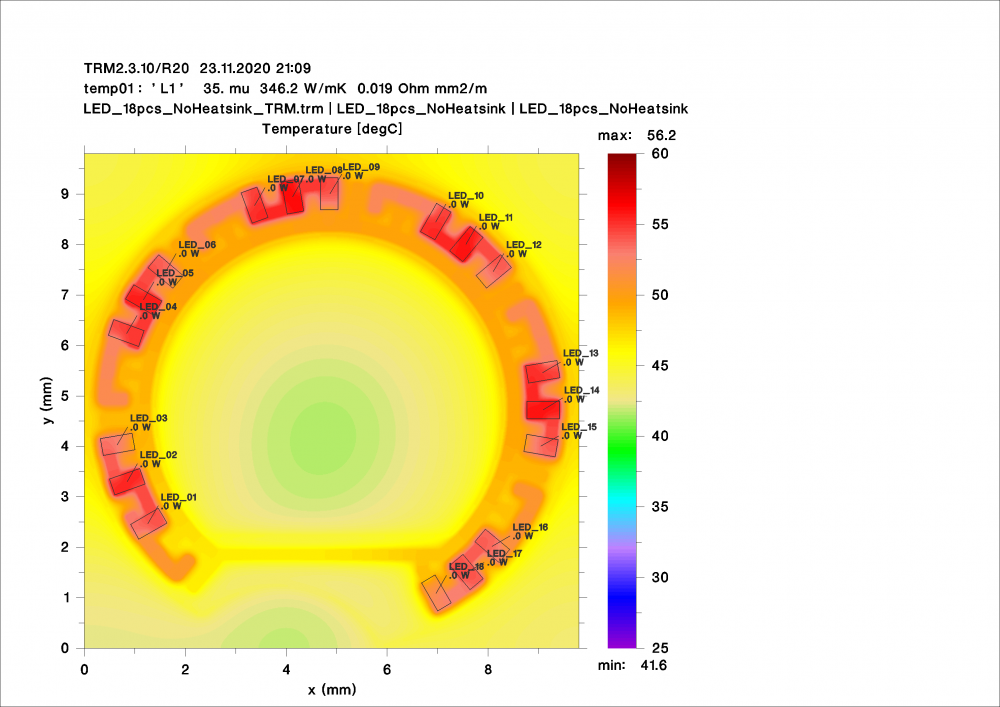

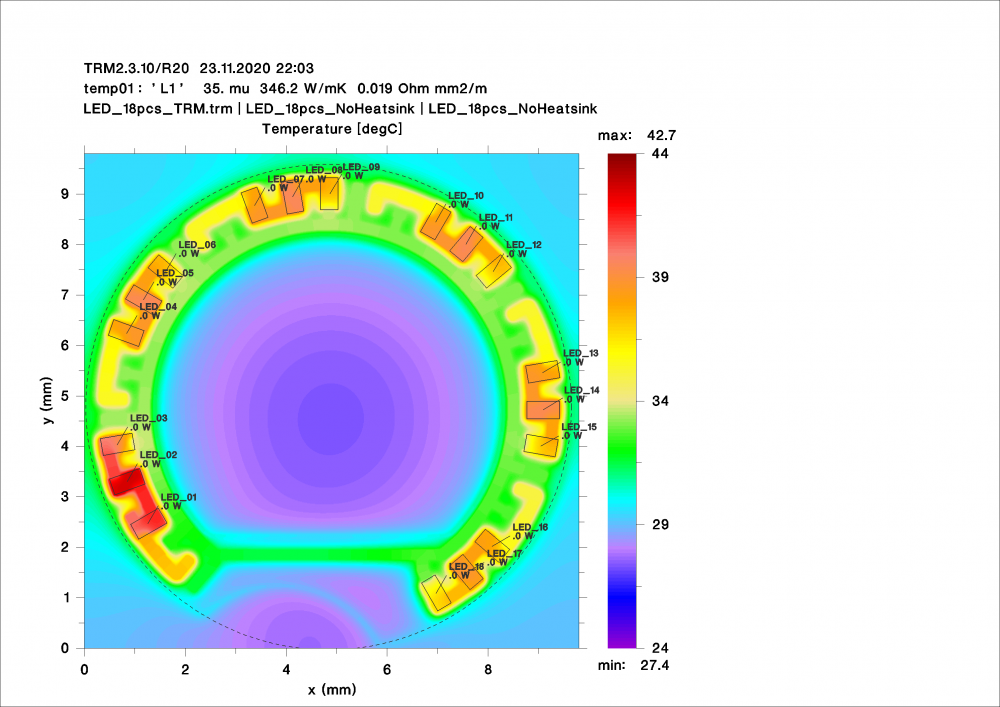

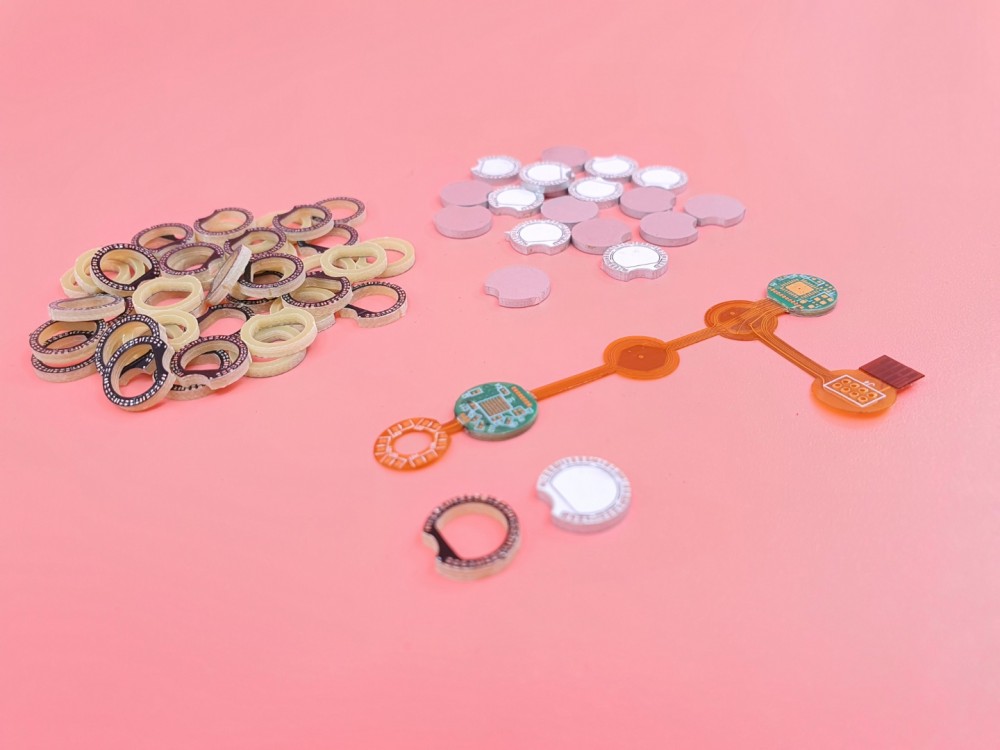

캡슐내시경은 일반FR-4 PCB와 플렉서블PCB로 구성되어 있는데요, PCB의 두께와 LED발열로 인해 인체내부에 들어가게 되면, 저온화상을 입힐 수 있습니다. 0.25T . 0.5T, 0.003W( (3mW=2.7V*1.1mA)로 적용하여 실제 2.8V 동작으로 최대온도 56도에서 힛싱크 적용시 42.7도까지 내려가 안전하게 됩니다.


참고로 첨부된 PCB열해석 사진은 실제 PCB열해석결과는 공개할 수 없으므로 모의를 통해 공개합니다.

www.rndtech.co.kr/main/thermal_ana.php


#개발의뢰 #캡슐내시경PCB제작 #캡슐내시경PCB설계 #특수PCB설계 #고사양PCB제작 #PCB열해석 #PCB열분석 #메탈PCB제작 #메탈PCB열해석 #캡슐내시경제작 #샘플피씨비설계 #샘플피씨비제작 #samplepcb제작 #샘플PCB제작 #특수사양PCB제작 #PCB발열
