Rigol RSA3000E 시리즈는 프리미엄 성능 표준 스펙트럼 분석 기능과 실시간 스펙트럼 분석기를 결합한 소형 경량 스펙트럼 분석기 시리즈로, 지속 시간이 7.45µs를 넘는 신호를 절대 놓치지 않습니다. WiFi, Bluetooth 및 기타 최신 RF 기술을 통합하는 엔지니어는 주파수 호핑 신호, 채널 충돌 및 스펙트럼 간섭과 같은 복잡한 문제에 직면합니다. 실시간 스펙트럼 분석기는 RF 분석에 시간적 차원을 도입하여 복잡한 RF 시스템을 보다 쉽게 모니터링하고 특성화할 수 있도록 해줍니다. RSA3000E는 업계 최고의 실시간 성능(7.45µs 100% POI), 풍부한 데이터 표시, 고급 트리거링 옵션을 결합하여 사용자가 복잡한 이벤트를 빠르게 캡처, 식별 및 분석할 수 있도록 지원합니다.

Rigol의 새로운 RSA3000E 시리즈 스펙트럼 분석기는 실시간 스펙트럼 트리거 및 분석 기능을 추가하여 범용 스펙트럼 분석기 제품 범주를 새롭게 정의하고, 새로운 수준의 성능과 가격을 제시합니다. RSA3000E 제품군은 10.1인치 터치스크린 디스플레이, 컴팩트한 디자인, 사용하기 쉬운 인터페이스와 조작성을 갖추고 있어 IoT, RFID, 아날로그 및 디지털 변조 신호와 같은 RF 및 무선 테스트와 생산의 벤치탑 또는 현장 애플리케이션에 이상적입니다.

Embedded-System-Designer는 IC2, SPI와 같은 버스 신호를 RF 신호와 교차 트리거하고 분석할 수 있습니다.

10MHz의 실시간 대역폭과 주파수 마스크 트리거 기능을 통해 신호를 시각화하고 분리하고 캡처하여 진폭, 주파수, 시간에 따른 동작을 분석할 수 있습니다. 새로운 스펙트럼 분석기는 지속 시간이 7.45µs를 넘는 경우 신호를 100% 트리거하고 캡처할 수 있는 기능을 제공합니다. RSA3000E는 RBW를 10Hz까지 설정할 수 있고, DANL(표시 평균 잡음 레벨)은 -161dBm(일반)까지 낮아지고, 범용 스펙트럼 분석기 모드에서 1ms 전체 스팬 스윕 기능을 제공합니다.

예를 들어 9KHz, 120kHz, Quasi-Peak 등의 EMI 필터와 검출기가 표준입니다.

확장성: 프리앰프, 고안정성 클록, 고급 측정 키트, EMI 사전 적합성 테스트 소프트웨어를 옵션으로 추가할 수 있습니다.

[ 주요 특징 ]

* RSA3000E 시리즈

* 9kHz ~ 3 또는 4.5GHz 주파수 범위

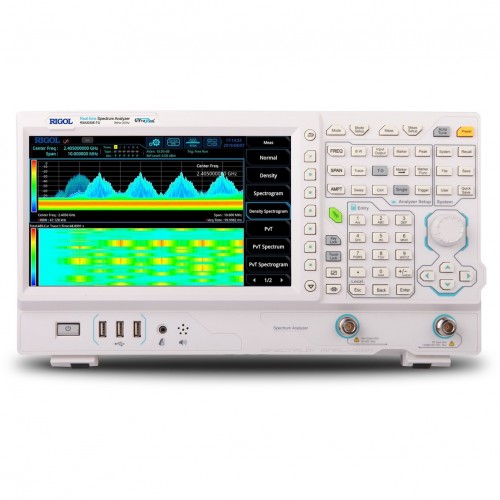

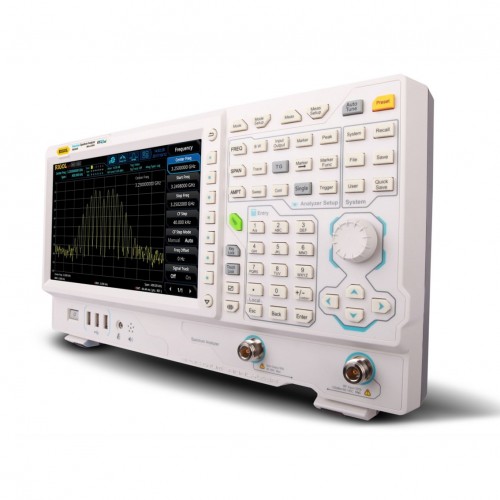

* 10.1인치 정전식 터치스크린 디스플레이

* 옵션 프리앰프를 사용하면 -161dBm의 낮은 평균 소음 수준을 표시합니다.

* 실시간 분석 대역폭 10MHz 표준(40MHz 옵션)

* 주파수 마스크 트리거, IF 전력 레벨 트리거 및 외부 트리거

* 7가지 실시간 시각화 모드

* 100% POI, 최저 7.45µs

* 10Hz 최소 분해능 대역폭(RBW)(1Hz 옵션)

* 1ms 전체 스팬 스윕 속도

* EMI RBW 및 검출기 표준(200Hz, 9kHz, 120kHz, 1MHz)

* 추적 생성기 및 VSWR 측정 가능
