RIGOL RSA5065N 9kHz-6.5GHz 스펙트럼 아날라이저, 벡터네트웍 분석기 > 3GHz 초과
계측기 > > > RIGOL RSA5065N 9kHz-6.5GHz 스펙트럼 아날라이저, 벡터네트웍 분석기

RIGOL RSA5065N 9kHz-6.5GHz 스펙트럼 아날라이저, 벡터네트웍 분석기 요약정보 및 구매

RSA5065N - 9kHz-6.5GHz, -108dBc/Hz Phase Noise, 1Hz RBW, VNA, -165dBm
SNS 공유 네이버블로그 공유 추천하기

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 RIGOL
모델 RSA5065N
소비자가 18,681,300 (VAT 별도)
할인가격 16,813,100 (VAT 별도)
납기 전화문의
배송비결제 주문시 결제
포인트 0점

선택된 옵션

찜하기
※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

상품 정보

상품 기본설명

RSA5065N - 9kHz-6.5GHz, -108dBc/Hz Phase Noise, 1Hz RBW, VNA, -165dBm

상품 상세설명

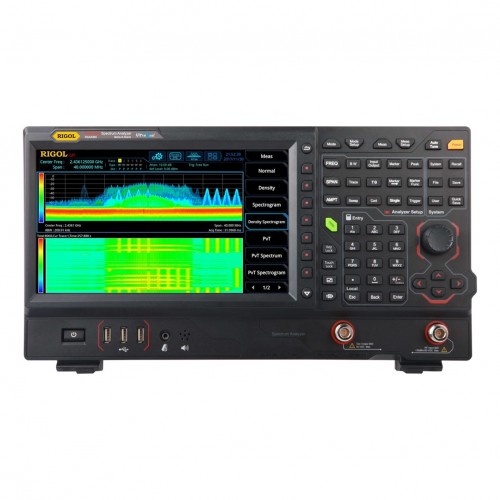

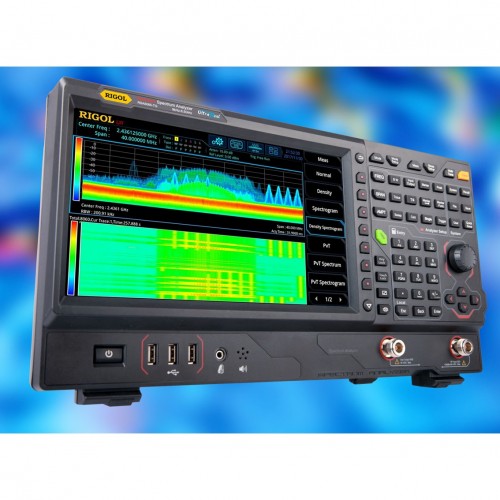

Rigol RSA5000 시리즈는 프리미엄 성능 표준 스펙트럼 분석 기능과 실시간 스펙트럼 분석기를 결합한 소형 경량 스펙트럼 분석기 시리즈로, 지속 시간이 7.45µs를 넘는 신호를 절대 놓치지 않습니다. WiFi, Bluetooth 및 기타 최신 RF 기술을 통합하는 엔지니어는 주파수 호핑 신호, 채널 충돌 및 스펙트럼 간섭과 같은 복잡한 과제에 직면합니다. 실시간 스펙트럼 분석기는 RF 분석에 시간의 차원을 제공하여 이러한 복잡한 RF 시스템을 모니터링하고 특성화하는 것을 더 쉽게 만듭니다. RSA5000은 업계를 선도하는 실시간 성능(7.45µs 100% POI), 풍부한 데이터 디스플레이 및 고급 트리거링 옵션을 결합하여 사용자가 이러한 복잡한 이벤트를 빠르게 캡처, 식별 및 분석할 수 있도록 합니다. Rigol은 RSA5000N을 통해 벡터 네트워크 분석 기능(VNA)을 확장하고 있습니다.

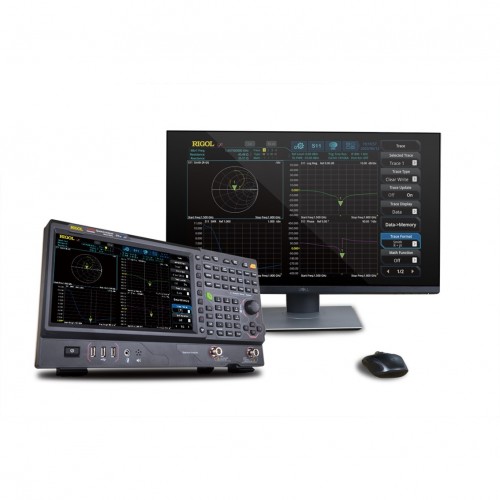

VNA 모드에서는 구성 요소 및 회로 네트워크에 대한 S11, S21 및 DTF 측정을 수행할 수 있습니다. 테스트 중인 구성 요소의 네트워크 특성은 스미스 차트, 극좌표 차트 및 기타 형식으로 정확하게 입증할 수 있습니다.

Rigol의 새로운 RSA5000 시리즈 스펙트럼 분석기는 실시간 스펙트럼 트리거 및 분석 기능을 추가하여 범용 스펙트럼 분석기의 제품 범주를 새롭게 정의하고 새로운 수준의 성능과 가격을 제시합니다. RSA5000 제품군은 10.1인치 터치스크린 디스플레이, 컴팩트한 디자인, 사용하기 쉬운 인터페이스와 조작을 특징으로 하며, IoT, RFID, 아날로그 및 디지털 변조 신호와 같은 RF 및 무선 테스트 및 생산의 벤치탑 또는 현장 앱에 이상적입니다. Embedded-System-Designer는 IC2, SPI와 같은 버스 신호를 RF 신호와 교차 트리거하고 분석할 수 있습니다.


25MHz의 실시간 대역폭(40MHz는 선택 사항)과 주파수 마스크 트리거를 사용하면 신호를 시각화, 분리 및 캡처하여 진폭, 주파수 및 시간에 따른 동작을 분석할 수 있습니다. 새로운 스펙트럼 분석기는 지속 시간이 7.45µs를 초과하는 경우 신호를 100% 트리거하고 캡처할 수 있는 기능을 제공합니다. RSA5000은 RBW를 1Hz까지 설정할 수 있고, DANL(표시된 평균 노이즈 레벨)을 -165dBm(일반)까지 낮추고, 범용 스펙트럼 분석기 모드에서 1ms 풀 스팬 스윕을 제공합니다. 예를 들어 9KHz, 120kHz, Quasi-Peak 등의 EMI 필터와 검출기가 표준입니다. 확장성: 40MHz 실시간 대역폭, 프리앰프, 고안정성 클록, 고급 측정 키트, EMI 사전 적합성 테스트 소프트웨어를 옵션으로 추가할 수 있습니다.



[ 주요 특징 ]

* 9kHz(VNA 100kHz) ~ 3.2 또는 6.5GHz 주파수 범위

* 10.1인치 정전식 터치스크린 디스플레이

* 옵션 프리앰프를 사용하면 -165dBm의 낮은 평균 소음 수준을 표시합니다.

* 실시간 분석 대역폭 25MHz 표준(40MHz 옵션)

* 주파수 마스크 트리거, IF 전력 레벨 트리거 및 외부 트리거

* 7가지 실시간 시각화 모드

* 100% POI, 최저 7.45µs

* 1Hz 최소 분해능 대역폭(RBW)

* 1ms 전체 스팬 스윕 속도

* EMI RBW 및 검출기 표준(200Hz, 9kHz, 120kHz, 1MHz)

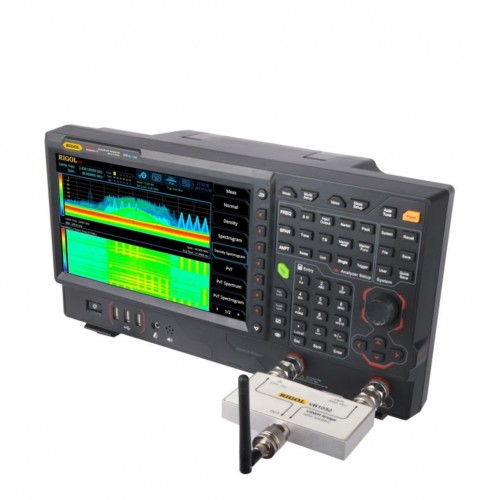

* 추적 발전기 및 VSWR 측정 가능

* 벡터 네트워크 분석(RSA5000N)
