[ RIGOL ] DS1104Z Plus 4채널, 100MHz 디지털 오실로스코프 > 100MHz 이하
계측기 > > > [ RIGOL ] DS1104Z Plus 4채널, 100MHz 디지털 오실로스코프

[ RIGOL ] DS1104Z Plus 4채널, 100MHz 디지털 오실로스코프 요약정보 및 구매

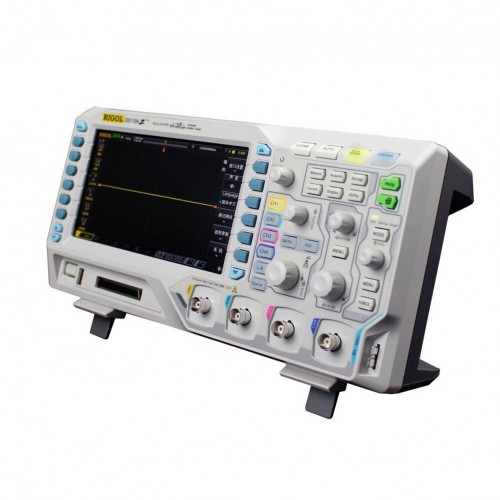

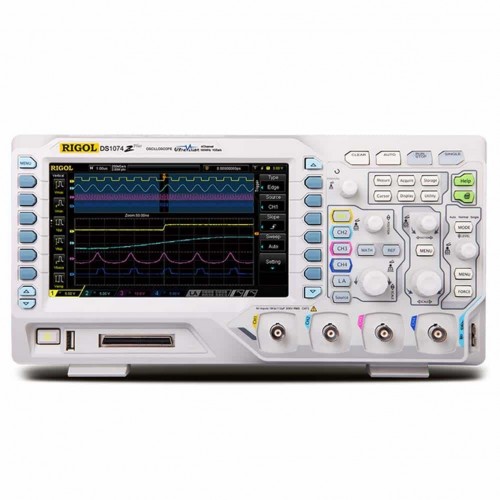

리골 Rigol DS1104Z Plus – 4 채널 채널 / 100MHz 디지털 오실로스코프
SNS 공유 네이버블로그 공유 추천하기

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 RIGOL
모델 RIGOL DS1104Z Plus
소비자가 1,090,000 (VAT 별도)
할인가격 981,000 (VAT 별도)
납기 30일 이내
배송비결제 주문시 결제
포인트 0점

선택된 옵션

찜하기
※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

상품 정보

상품 기본설명

리골 Rigol DS1104Z Plus – 4 채널 채널 / 100MHz 디지털 오실로스코프

상품 상세설명

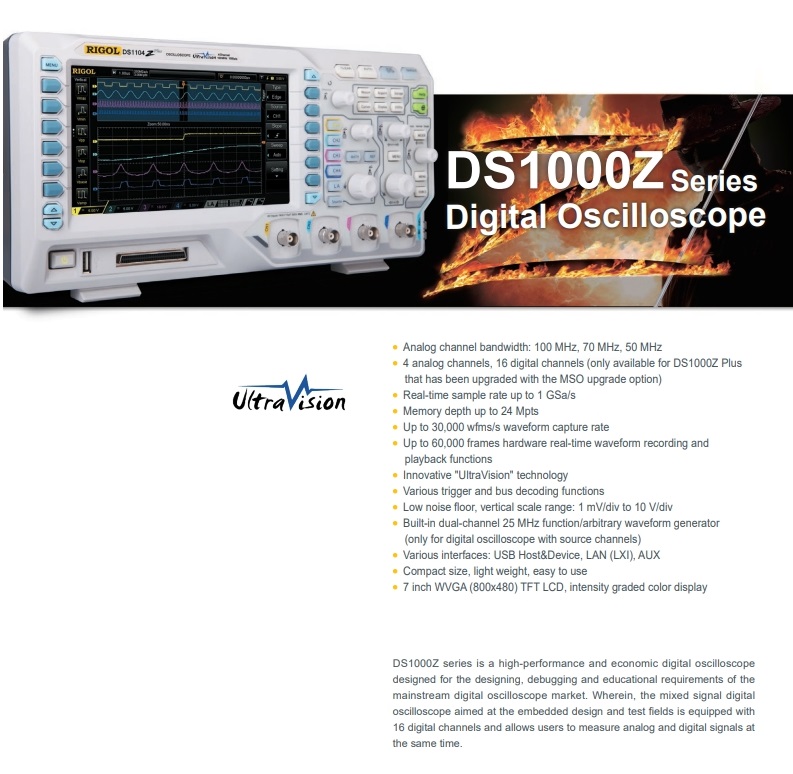

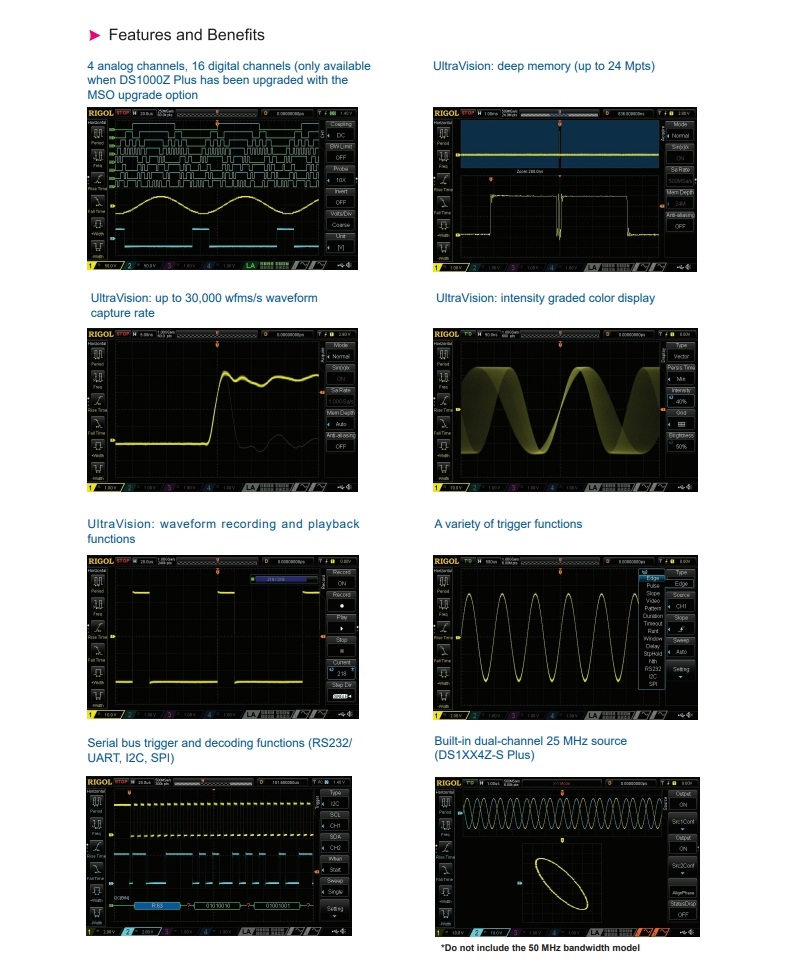

[ 주요 특징 ]

  • 아날로그 채널 대역폭: 100MHz, 70MHz, 50MHz

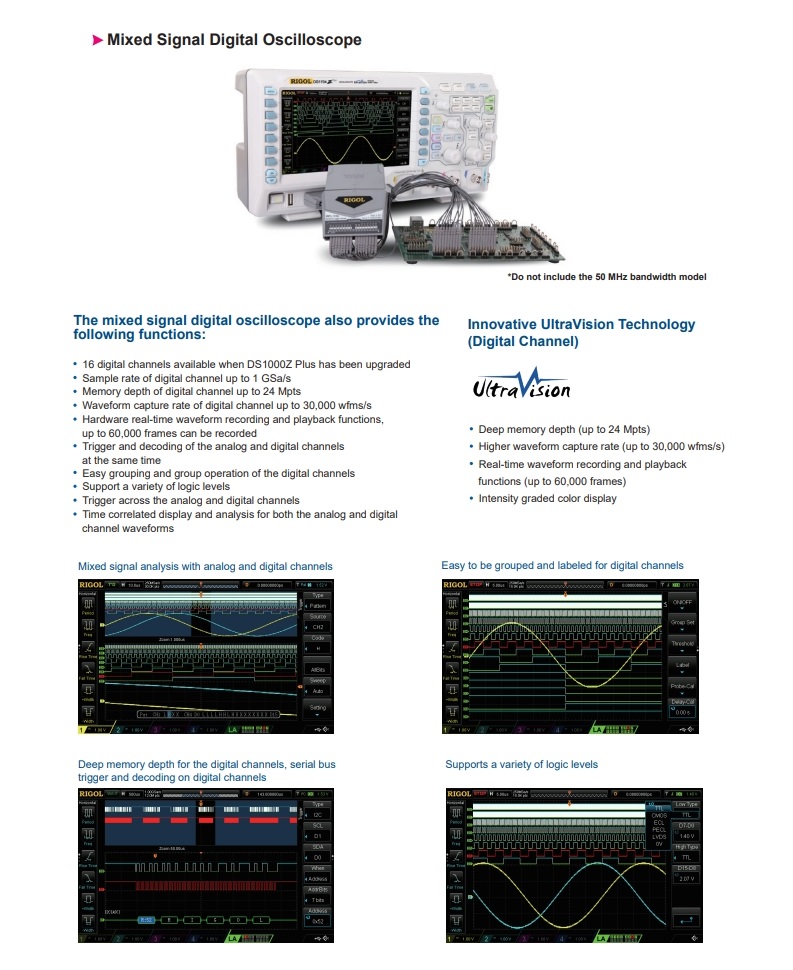

  • 4개의 아날로그 채널, 16개의 디지털 채널(RPL1116 프로브 키트로 업그레이드된 DS1000Z Plus에서만 사용 가능)
  • 최대 1 GSa/s의 실시간 샘플링 속도
  • 최대 24Mpts의 메모리 깊이
  • 최대 30,000wfms/s의 파형 캡처 속도
  • 최대 60,000프레임 하드웨어 실시간 파형 기록 및 재생 기능

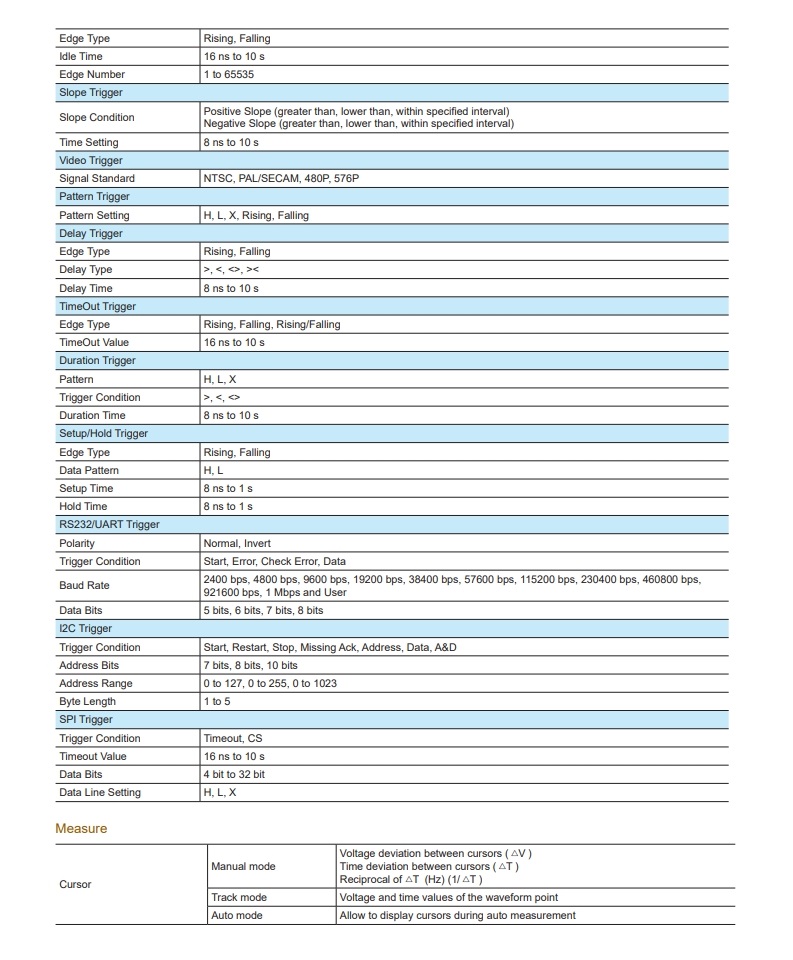

  • 다양한 트리거 및 버스 디코딩 기능
  • 저노이즈 플로어, 수직 스케일 범위: 1mV/div ~ 10V/div
  • 내장형 이중 채널 25MHz 펑션/임의 파형 발생기("-S" 모델만 해당)
  • 다양한 인터페이스: USB 호스트 및 장치, LAN(LXI), AUX
  • 컴팩트한 사이즈, 가벼운 무게, 사용하기 쉬운
  • 7인치 WVGA(800x480) TFT LCD, 명암 등급 컬러 디스플레이

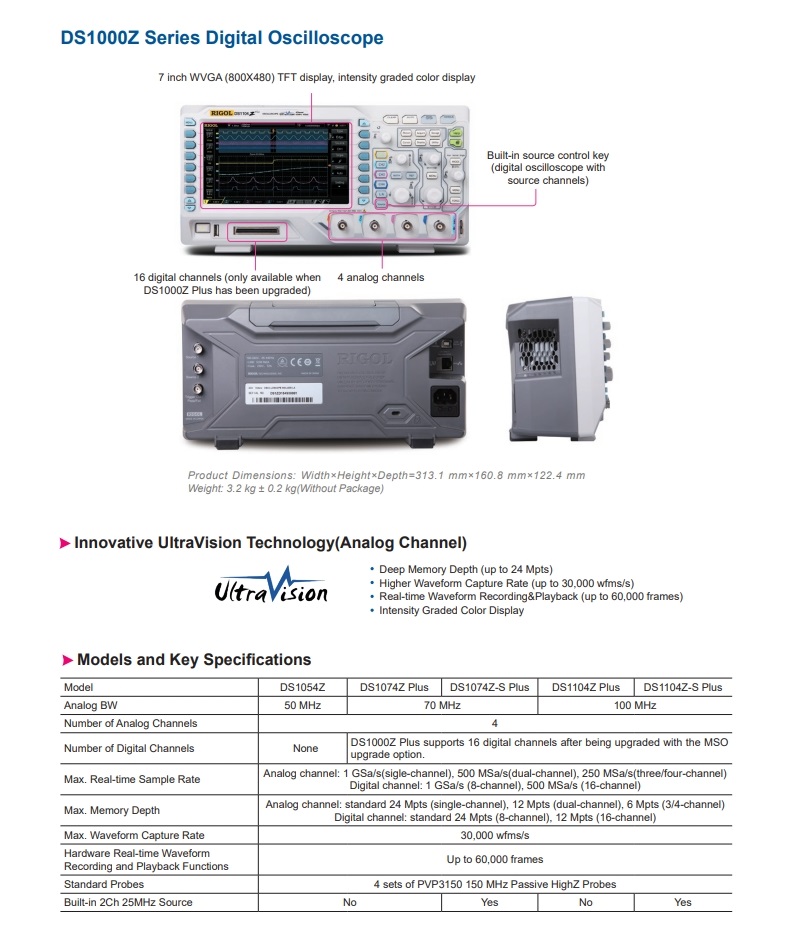

DS1054Z DS1074Z 더보기 DS1074Z-S 플러스 DS1104Z 플러스 DS1104Z-S 플러스 RPL1116 프로브
아날로그 대역폭 50MHz 70MHz 70MHz 100MHz 100MHz DS1000Z Plus 혼합 신호 오실로스코프와 함께 사용하기 위한 RIGOL 16채널 디지털 로직 프로브
아날로그 채널 수 4 4 4 4 4
디지털 채널 수 사용 불가 DS1000Z Plus는 RPL1116 옵션 프로브를 추가하여 16개의 디지털 채널을 지원합니다. DS1000Z Plus는 RPL1116 옵션 프로브를 추가하여 16개의 디지털 채널을 지원합니다. DS1000Z Plus는 RPL1116 옵션 프로브를 추가하여 16개의 디지털 채널을 지원합니다. DS1000Z Plus는 RPL1116 옵션 프로브를 추가하여 16개의 디지털 채널을 지원합니다.
최대 실시간 샘플링 속도 DS1000Z Plus는 RPL1116 옵션 프로브를 추가하여 16개의 디지털 채널을 지원합니다. 아날로그 채널: 1 GSa/s(단일 채널), 500 MSa/s(듀얼 채널), 250 MSa/s(3/4 채널) 디지털 채널: 1 GSa/s(8 채널), 500 MSa/s s(16채널) 아날로그 채널: 1 GSa/s(단일 채널), 500 MSa/s(듀얼 채널), 250 MSa/s(3/4 채널) 디지털 채널: 1 GSa/s(8 채널), 500 MSa/s s(16채널) 아날로그 채널: 1 GSa/s(단일 채널), 500 MSa/s(듀얼 채널), 250 MSa/s(3/4 채널) 디지털 채널: 1 GSa/s(8 채널), 500 MSa/s s(16채널) 아날로그 채널: 1 GSa/s(단일 채널), 500 MSa/s(듀얼 채널), 250 MSa/s(3/4 채널) 디지털 채널: 1 GSa/s(8 채널), 500 MSa/s s(16채널)
최대 메모리 깊이 아날로그 채널: 표준 24Mpts(단일 채널), 12Mpts(이중 채널), 6Mpts(3/4채널) 디지털 채널: 표준 24Mpts(8채널), 12Mpts(16채널) 아날로그 채널: 표준 24Mpts(단일 채널), 12Mpts(이중 채널), 6Mpts(3/4채널) 디지털 채널: 표준 24Mpts(8채널), 12Mpts(16채널) 아날로그 채널: 표준 24Mpts(단일 채널), 12Mpts(이중 채널), 6Mpts(3/4채널) 디지털 채널: 표준 24Mpts(8채널), 12Mpts(16채널) 아날로그 채널: 표준 24Mpts(단일 채널), 12Mpts(이중 채널), 6Mpts(3/4채널) 디지털 채널: 표준 24Mpts(8채널), 12Mpts(16채널) 아날로그 채널: 표준 24Mpts(단일 채널), 12Mpts(이중 채널), 6Mpts(3/4채널) 디지털 채널: 표준 24Mpts(8채널), 12Mpts(16채널)
최대 파형 캡처 속도 30,000wfm/s 30,000wfm/s 30,000wfm/s 30,000wfm/s 30,000wfm/s
하드웨어 실시간 파형 기록 및 재생 기능 최대 60,000프레임 최대 60,000프레임 최대 60,000프레임 최대 60,000프레임 최대 60,000프레임

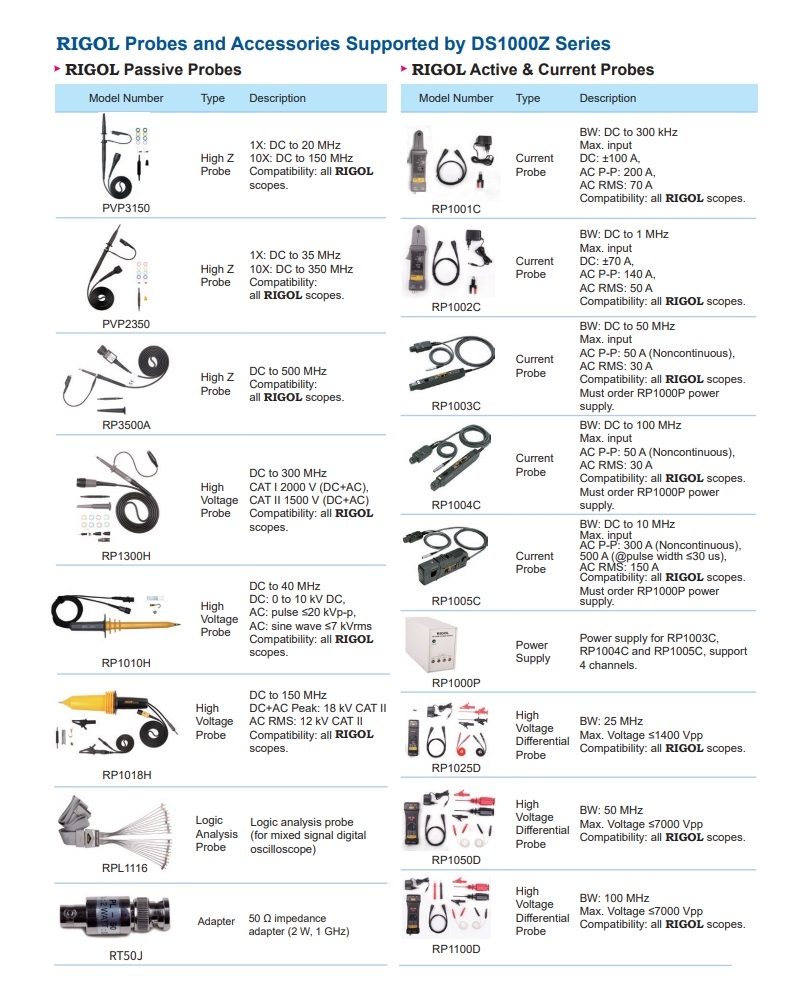

표준 프로브 PVP3150 150MHz 패시브 HighZ 프로브 4세트 PVP3150 150MHz 패시브 HighZ 프로브 4세트 PVP3150 150MHz 패시브 HighZ 프로브 4세트 PVP3150 150MHz 패시브 HighZ 프로브 4세트 PVP3150 150MHz 패시브 HighZ 프로브 4세트
내장형 2채널 25MHz 소스

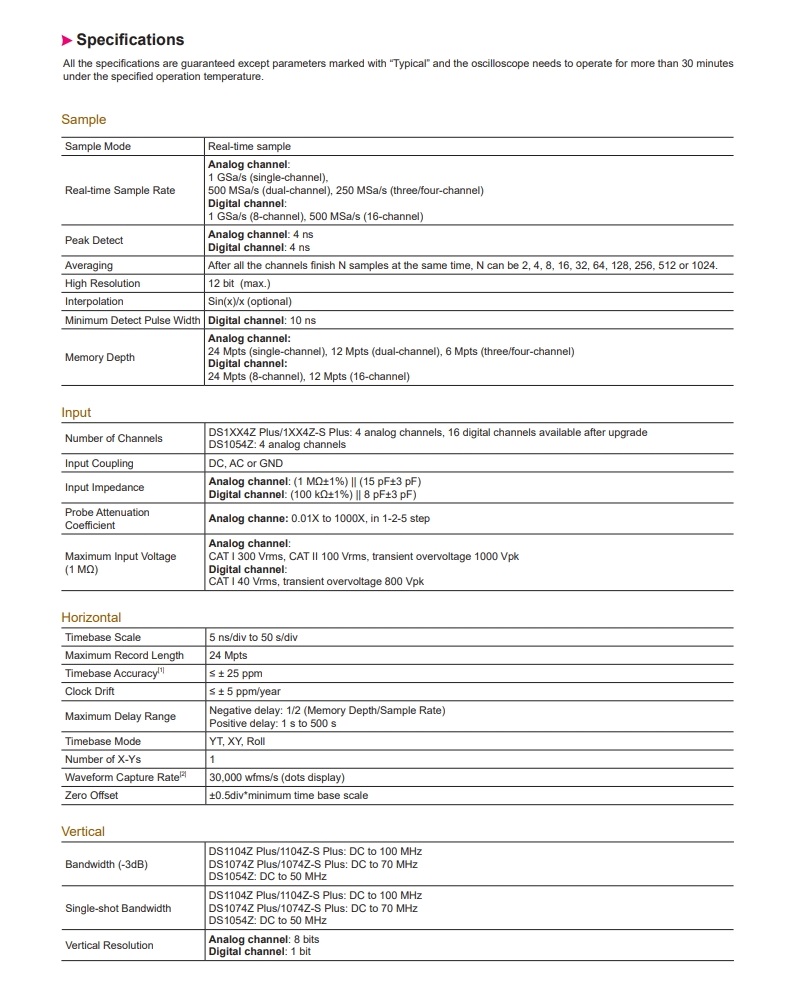

샘플 및 입력 사양

샘플 모드 실시간 샘플
실시간 샘플링 속도 아날로그 채널: 1GSa/s(단일 채널), 500MSa/s(이중 채널), 250MSa/s(3/4채널), 디지털 채널: 1GSa/s(8채널), 500MSa /s(16채널)
피크 검출 아날로그 채널: 4ns ;디지털 채널: 4ns
평균화 N=1 ~ 10인 평균 2^N 샘플(2 ~ 1024개 샘플)
높은 해상도 샘플 평균화를 통해 12비트(최대) 달성
보간 Sin(x)/x(선택사항)
최소 감지 펄스 폭 디지털 채널: 10ns
메모리 깊이 아날로그 채널: 24Mpts(단일 채널), 12Mpts(듀얼 채널), 6Mpts(3/4채널) 디지털 채널: 24Mpts(8채널), 12Mpts(16채널)
채널 수 DS1XX4Z Plus/1XX4Z-S Plus: RPL1116 프로브와 함께 사용할 수 있는 4개의 아날로그 채널, 16개의 디지털 채널, DS1054Z: 4개의 아날로그 채널
입력 커플링 DC, AC 또는 GND
입력 임피던스 아날로그 채널: (1MΩ±1%) || (15pF±3pF) ;디지털 채널: (100kΩ±1%) || 8pF±3pF)
프로브 감쇠 계수 아날로그 채널: 0.01X ~ 1000X, 1-2-5 단계
최대 입력 전압(1MΩ) 아날로그 채널: CAT I 300Vrms, CAT II 100Vrms, 과도 과전압 1000Vpk 디지털 채널: CAT I 40Vrms, 과도 과전압 800Vpk

수평 및 수직 사양

타임베이스 스케일 5ns/div ~ 50s/div
최대 레코드 길이 24Mpts
타임베이스 정확도 ≤ ± 25ppm
클록 드리프트 ≤ ± 5ppm/년
최대 지연 범위 네거티브 지연: 1/2(메모리 깊이/샘플 속도); 포지티브 지연: 1초 ~ 500초
타임베이스 모드 YT, XY, 롤
X-Y의 수 1
파형 캡처 속도 30,000wfms/s(점 표시)
제로 오프셋 ±0.5div*최소 시간축 스케일
대역폭(-3dB) DS1104Z Plus/1104Z-S Plus: DC ~ 100MHz, DS1074Z Plus/1074Z-S Plus: DC ~ 70MHz; DS1054Z: DC ~ 50MHz
싱글샷 대역폭 DS1104Z Plus/1104Z-S Plus: DC ~ 100MHz, DS1074Z Plus/1074Z-S Plus: DC ~ 70MHz, DS1054Z: DC ~ 50MHz
수직 해상도 아날로그 채널: 8비트; 디지털 채널: 1비트
수직 스케일(1XProbe 비율) 1mV/div ~ 10V/div
오프셋 범위(1XProbe 비율) 1mV/div~499mV/div: ±2V, 500mV/div~10V/div: ±100V
대역폭 제한 20MHz
계산된 상승 시간 DS1104Z 플러스/1104Z-S 플러스: 3.5ns ;DS1074Z 플러스/1074Z-S 플러스: 5ns; DS1054Z: 7ns
