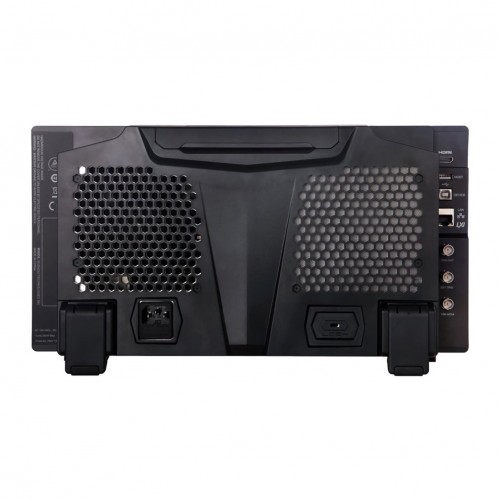

[ 제품 소개 ]

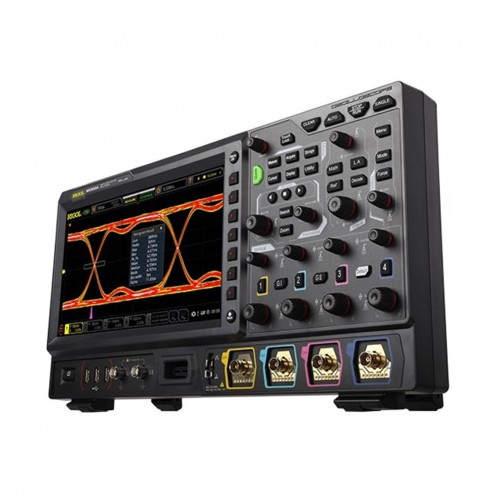

MSO8000 시리즈 오실로스코프는 새로운 UltraVision II 아키텍처와 혁신적인 Phoenix 칩셋으로 구현된 현대적이고 유연한 사용자 인터페이스와 동급 최고의 샘플링 및 메모리 깊이를 결합합니다. 각각 아날로그 채널이 4개인 600MHz, 1GHz 및 2GHz 모델 MSO8000 시리즈는 RIGOL의 UltraVision II 성능을 고속 엔지니어링 벤치에 제공합니다. MSO8000은 또한 높은 샘플링 속도, 딥 메모리 및 전체 메모리 측정을 통해 지원되는 구역 트리거링, 7개의 기기를 하나로 통합, 향상된 FFT, 색상 등급 및 히스토그램을 비롯한 기타 UltraVision II 기능 외에도 지터 및 실시간 눈 분석 기능을 추가합니다.

[ 주요특징 ]

* 1.5 GHz 대역폭
* 4개의 아날로그 채널
* 16개의 디지털 채널(옵션 로직 프로브 필요)
* 대역폭은 소프트웨어 키코드를 통해 업그레이드 가능
* 제스처를 지원하는 10.1인치 정전식 멀티 터치 스크린
* 최대 10GSa/s의 실시간 샘플 속도
* 최대 500Mpts 메모리 깊이(표준)
* 높은 파형 캡처 속도(초당 600,000개 이상의 파형)
* 실시간 아이 다이어그램 및 지터 분석 소프트웨어(옵션)
* 내장된 고급 전력 분석 소프트웨어(옵션)

탁월한 대역폭 및 샘플링 속도

MSO8000 시리즈는 최대 2GHz 주파수 대역, 최대 샘플링 속도 10GSa/s 성능을 통해 가장 경제적인 방법으로 동급 최강의 성능를 얻을 수 있습니다 .

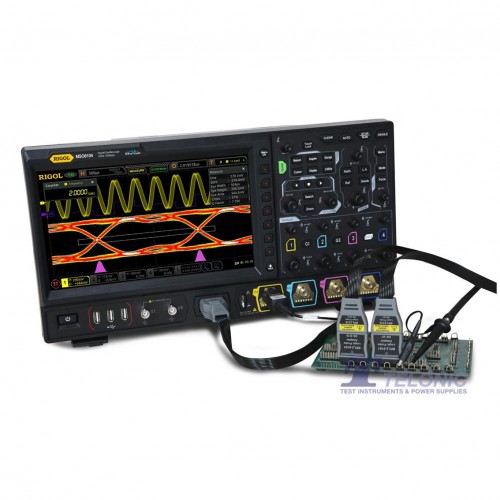

경제적이고 실용적인 지터 및 실시간 아이다이어그램 분석

이전에 너무 비싼 분석 도구를 사용하여 신호 충실도를 평가하던 지터 및 실시간 아이다이어그램 분석에 대하여 MSO8000은 고속 설계에서 눈에 띄지 않은 미묘한 타이밍 문제를 시각화합니다.

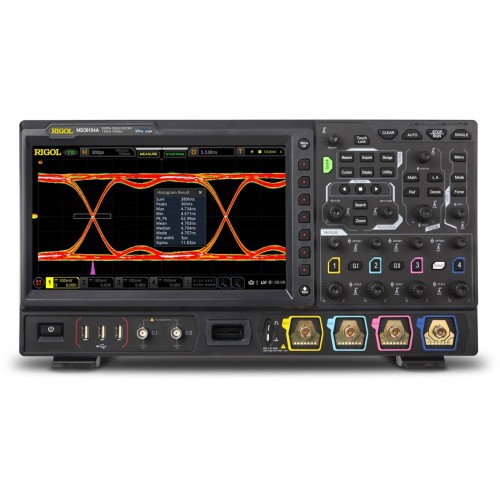

지터 분석 히스토그램, 트렌드 표시

MSO8000-JITTER 옵션을 갖춘 MSO8000 시리즈는 지터 및 실시간 아이 해석을 가능하게합니다. 아이 다이어그램, 히스토그램, 지터 트렌드를 사용하여 오류 소스를 시각화함으로써 고속 클럭 및 디지털 데이터 라인의 미묘한 타이밍을 디버깅합니다.

전체 메모리 하드웨어 측정

화면에 표시되는 파형 데이터에 제한되지 않고 여러주기의 고주파 신호 측정 결과를 정확하게 얻을 수 있습니다.

임베디드 직렬 버스 설계의 디버그 및 분석을 가속화하기 위해 직렬 버스 트래픽을 트리거링, 디코딩 및 시각화합니다.

MSO8000 시리즈는 최대 4 개의 직렬 버스를 동시에 디코딩하고 포괄적 인 이벤트 테이블에서 트래픽을 표시 할 수 있습니다. RS232 / UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553 시리얼 버스를 분석 할 수 있습니다. 검색 및 마크 기능으로 빠르고 쉽게 디버깅 할 수 있습니다.

오실로스코프의 트리거 이벤트 사이의 데드 타임을 최소화하여 랜덤으로 산발적 이벤트의 관측 기회를 늘립니다.

캡처 속도를 빨리하면 산발적 현상을 관측하기 쉬워집니다. 오실로스코프의 기능의 대부분은 캡처 속도를 희생하지 않고 사용할 수 있기 때문에 높은 신호 충실도에서 상세한 분석이 가능합니다.

긴 메모리 용량과 높은 샘플링 속도에 따라 복잡하고 긴 신호 중에서 문제점을 알아낼 수 있습니다.

MSO8000는 검색 탐색 및 파형 기록 및 재생을 통해 최대 500M 포인트의 메모리 용량의 사용이 더욱 용이해졌습니다.

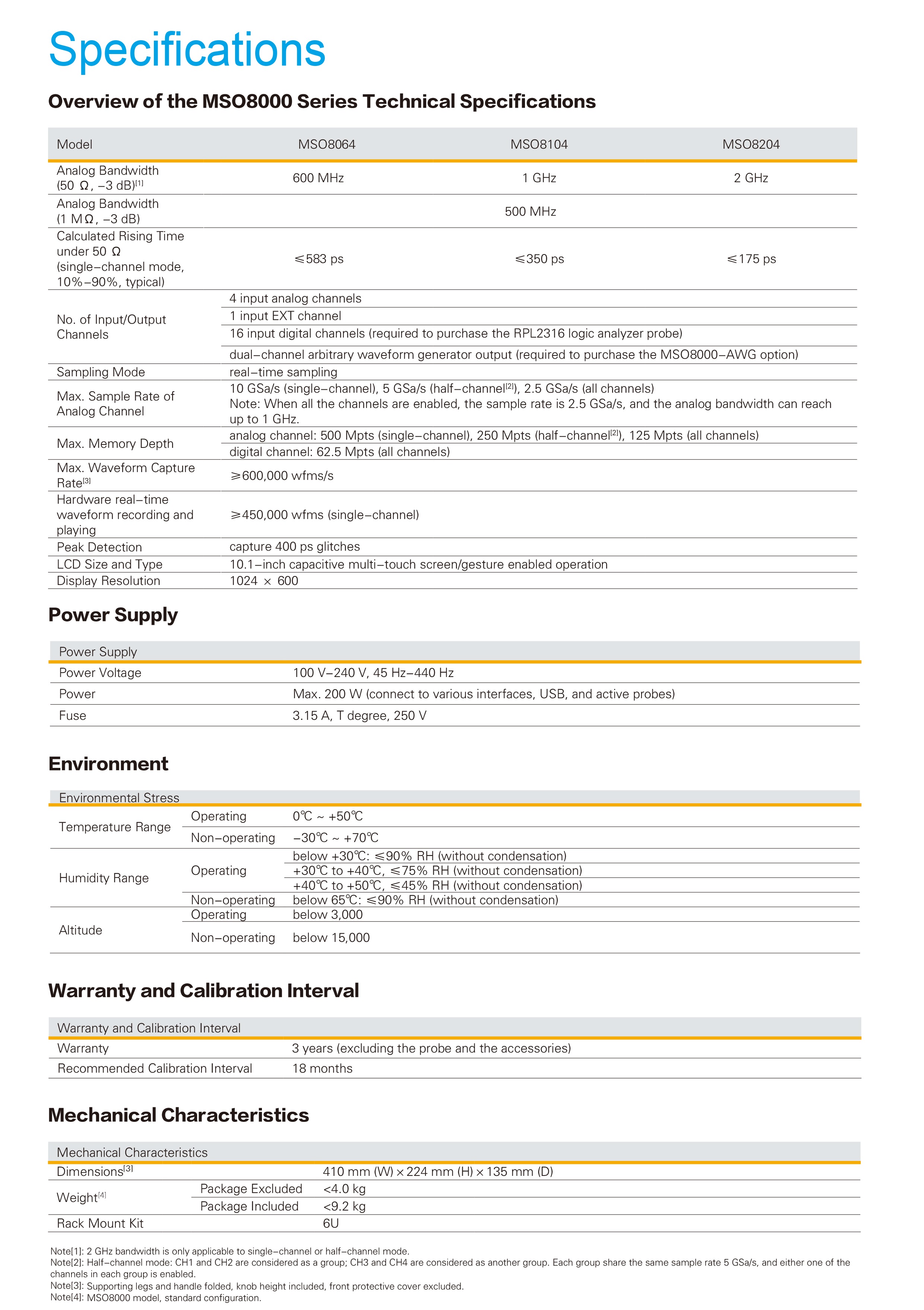

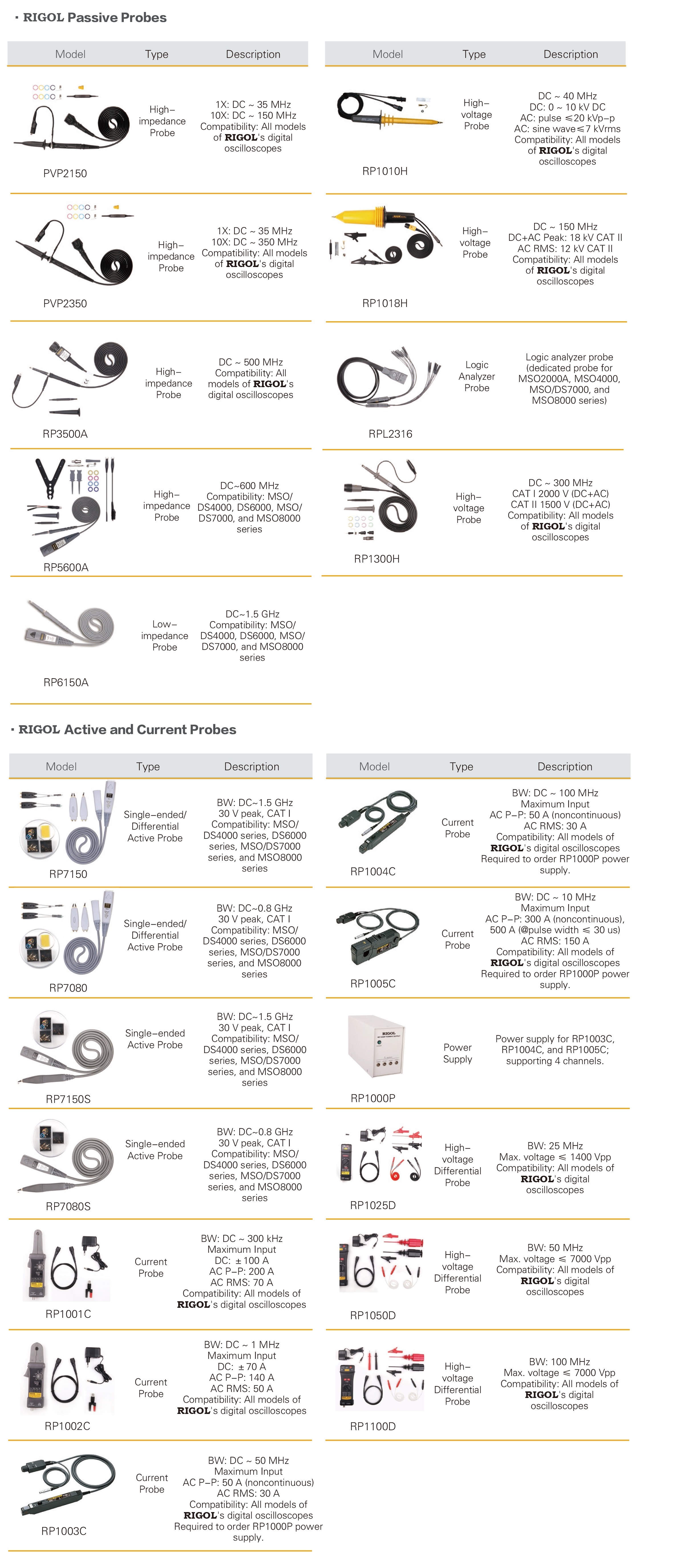

[ 모델별 비교 ]
