[ RIGOL ] DS70304 4채널, 3GHz, 20GSa/s 디지털 오실로스코프 > 500MHz 초과
계측기 > > > [ RIGOL ] DS70304 4채널, 3GHz, 20GSa/s 디지털 오실로스코프

[ RIGOL ] DS70304 4채널, 3GHz, 20GSa/s 디지털 오실로스코프 요약정보 및 구매

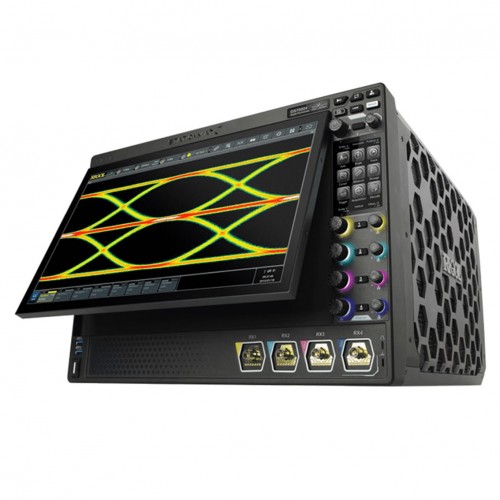

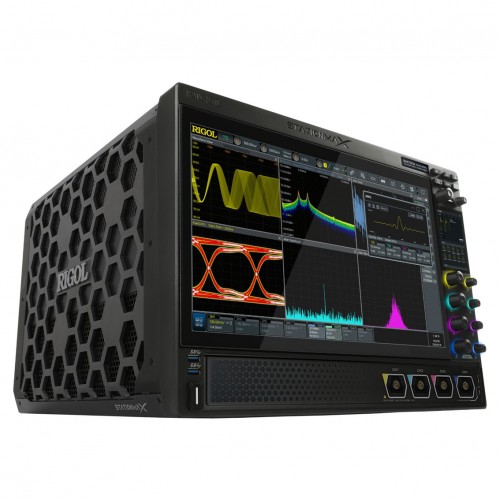

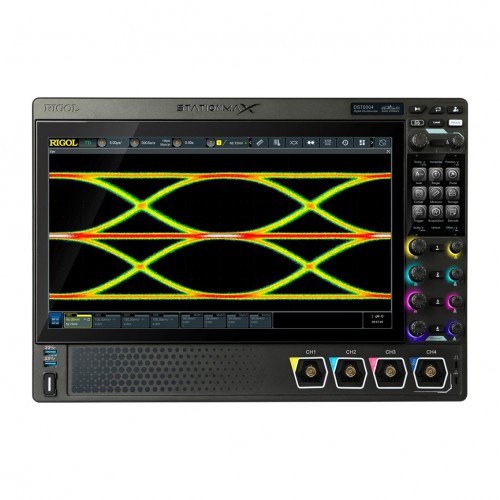

리골 RIGOL DS70304 3GHz 4채널 20GSa/s 1000000 wfms/s 디지털 오실로스코프
SNS 공유 네이버블로그 공유 추천하기

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 RIGOL
모델 RIGOL DS70304
소비자가 39,997,000 (VAT 별도)
할인가격 35,997,300 (VAT 별도)
납기 30일 이내
배송비결제 주문시 결제
포인트 0점

선택된 옵션

찜하기
※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

상품 정보

상품 기본설명

리골 RIGOL DS70304 3GHz 4채널 20GSa/s 1000000 wfms/s 디지털 오실로스코프

상품 상세설명

3GHz 대역폭, 20GSa/s 샘플링 속도, 최대 2Gpts 메모리 깊이 및 39.6cm 멀티 터치 플립 스크린 1920×1080픽셀을 갖춘 4채널 오실로스코프

DS70000 시리즈 디지털 오실로스코프는 RIGOL의 칩셋 "Phoenix"를 채택하여 최대 샘플링 속도 20GSa/s, 5GHz 대역폭으로 탁월한 성능을 제공합니다. RIGOL의 새로운 UltraVison III 기술 플랫폼은 초당 최대 수백만 개의 파형 캡처 속도, 2Gpts 메모리 깊이, 8-16비트 조정 가능한 해상도 및 10,000FFTs/s를 통해 업계에서 고급 수준에 도달할 수 있는 사양을 보장합니다. 향상된 하드웨어 사양 외에도 DS70000 시리즈 디지털 오실로스코프에는 신호 시각화, 분석 및 결과를 위해 전자적으로 제어되는 원버튼 화면 기울기 기능을 갖춘 기본 15.6인치 HD 정전식 멀티 터치 스크린이 있습니다. 맞춤형 기능과 바로가기 메뉴 디스플레이를 갖춘 보조 3.5인치 소형 화면; 및 기타 사용자 친화적인 디자인으로 사용자에게 특별한 인간-기계 인터페이스 경험을 제공합니다.

특징 DS70000
채널 4(EXT 채널 1개)
대역폭 3GHz ~ 5GHz
샘플링 속도

각 10GSa/s의 4개 채널

(단일 채널 20 GSa/s)

파형 캡처 속도 1.000.000wfms/초
메모리 깊이 표준: 500Mpts 옵션: 2Gpts(단일 채널), 1Gpts(반채널/전체 채널)
수직 해상도 (선택 가능) 8-16비트
LCD 크기 및 유형 15.6인치 HD 정전식 멀티 터치 플립 스크린/제스처 지원 작동 및 3.5인치 사용자 정의 키보드 제어 터치 스크린
화면 해상도 1920×1080, 480×320
DS70000 대역폭 채널 실시간 스펙트럼 분석기 프로토콜 분석기
DS70304 3GHz 4 옵션 옵션
DS70504 5GHz(500MHz(1MΩ, -3dB)) 4 옵션 옵션



[ DS70000 시리즈의 사양 ]

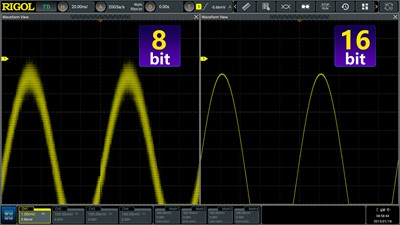

그림: 최대 16비트의 고해상도

최대 16비트의 고해상도

새로운 고해상도 기능을 통해 사용자는 측정에 대해 원하는 비트 수(최대 16)를 설정한 다음 사용 가능한 대역폭을 보고할 수 있습니다. 이는 중요한 테스트 결과를 모호하게 할 수 있는 신호 노이즈를 제거합니다.

그림: 최대 1.000.000wfm/s 파형 업데이트 속도

최대 1.000.000wfm/s 파형 업데이트 속도

RIGOL의 새로운 UltraVison III 기술 플랫폼은 최대 1.000.000wfm/s의 캡처 속도로 업계에서 앞선 수준에 도달할 수 있는 사양을 보장합니다.

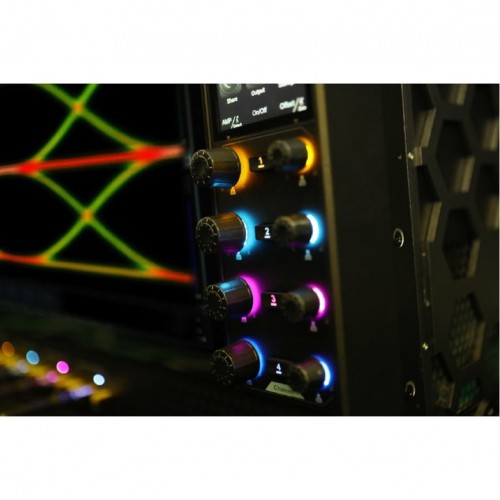

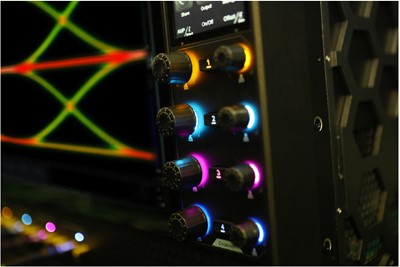

사진: 광전 인코더

광전 인코더

광전 인코더 작동 손잡이는 100,000회 이상의 누름 작동과 100만 회 이상의 회전 작동을 보장하여 손잡이의 수명을 크게 향상시킵니다. 광전 엔코더를 사용하면 더 이상 마모에 대해 걱정할 필요가 없으므로 장비 수명 내내 안정적인 작동이 보장됩니다.

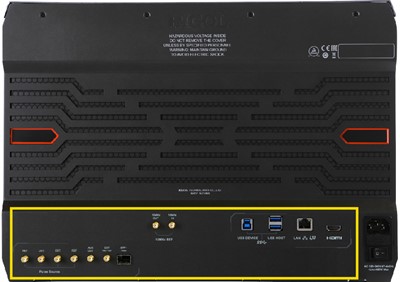

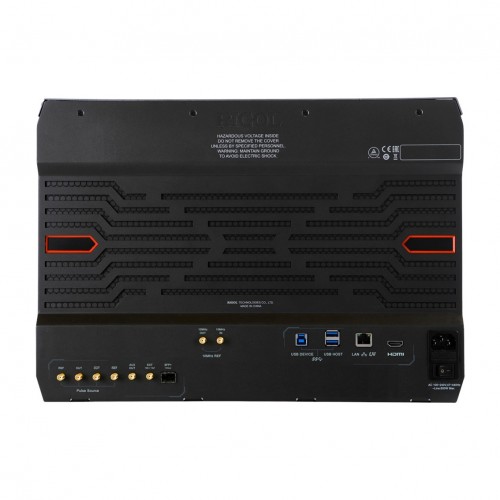

그림: 다중 외부 인터페이스

다중 외부 인터페이스

Rigol DS70304는 USB 3.0 호스트 및 장치, LAN(LXI), HDMI, AUX OUT, 10MHz IN, 10MHz Out 및 USB-GPIB 어댑터를 통한 GPIB(옵션)를 포함하여 유용성과 데이터 액세스를 향상시키는 다양한 외부 인터페이스를 제공합니다. . LAN을 통한 원격 제어를 위해 DS70000에는 웹 기반 화면 녹화, SCPI 명령 인터페이스 및 기기에 저장된 파일에 대한 FTP 액세스를 갖춘 완벽한 웹 제어 기능이 포함되어 있습니다. HDMI 출력은 외부 모니터 또는 비디오 디스플레이의 사용을 지원합니다.

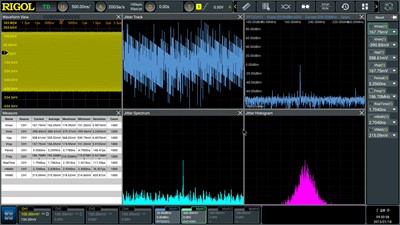

그림: 다중 창 지원

다중 창 지원

메인 디스플레이는 원버튼 전기 틸트 기능을 갖춘 39.6cm(15.6") 용량성 고화질 터치스크린입니다. 다중 창 창은 다양한 동시 분석 도구를 지원하므로 신호, 측정값 및 결과를 더 쉽게 볼 수 있습니다. 보조 8.89cm(3.5") 터치 스크린은 맞춤형 기능과 바로가기 메뉴를 사용하여 신호 및 분석에서 메뉴와 기능을 분리합니다.

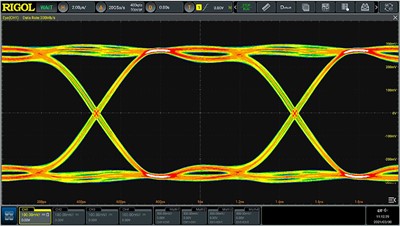

사진: 아이 다이어그램

아이 다이어그램

뛰어난 대역폭과 샘플링 속도를 기반으로 Rigol DS70304 오실로스코프는 프로토콜 적합성 분석에 적용할 수 있는 클럭 복구 기능을 갖춘 실시간 아이 플롯 및 측정을 제공합니다. DS70000-JITTER 옵션을 구입하고 활성화한 후 DS70000 시리즈는 모든 아날로그 채널에 대한 아이 측정을 지원하고 아이 다이어그램의 여러 매개변수(아이 높이, 아이 폭, 아이 진폭, 교차 비율 및 Q)에 대한 측정도 제공합니다. 요인. 또한 다양한 애플리케이션 시나리오에 대한 고객의 요구를 충족하기 위해 Constant(자동, 반자동 및 수동), 1차 PLL, 2차 PLL 및 Explicit와 같은 다양한 클록 복구 방법을 지원합니다.

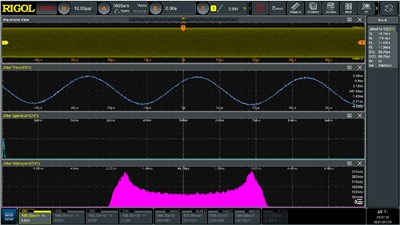

사진: 지터

지터

Rigol DS70304는 유연하고 편리한 지터 측정 및 분석을 제공합니다. DS70000-JITTER 옵션을 구입하고 활성화한 후에는 직렬 클록 신호 또는 병렬 버스 신호에 대한 결정성 있는 지터 측정을 정확하고 신속하게 수행할 수 있습니다.

다음을 포함한 다양한 클럭 복구 방법을 지원합니다.

  • 상수: 전자동, 반자동, 수동
  • 1차 PLL
  • 2차 PLL
  • 명백한
사진: 전자 라벨

전자라벨

제품 모델과 주요 매개변수가 전자 라벨에 표시되며, 전원이 꺼진 상태에서도 최대 20년 동안 내용이 유지됩니다. 매개변수는 업그레이드 후 자동으로 업데이트되어 전자 라벨에 표시된 정보가 현재 기기의 정보와 일치하도록 유지됩니다. 사용자는 전자 라벨을 통해 적시에 업데이트된 제품 정보를 얻을 수 있습니다.
