모델 및 사양

포괄적인 측정

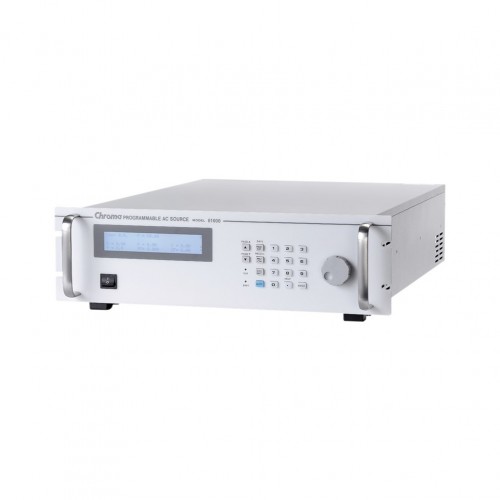

Chroma AC 전원 61600 시리즈에는 실제 RMS 전압, 전류, 실제 전력, 피상 전력, 무효 전력, 역률, 전류 파고율, 반복 피크 전류 및 돌입 전류를 측정할 수 있는 내장 16비트 측정 회로 및 펌웨어 유틸리티가 있습니다. 고급 DSP 기술을 사용하는 61600 시리즈는 THD와 수많은 전류 고조파를 측정할 수 있습니다. LCD 패널은 파형 뷰어 기능을 통해 전압 및 전류 측정 파형을 표시할 수도 있습니다.

전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정

61600 시리즈를 활용하면 전압 및 주파수 슬루레이트를 설정할 수 있습니다. 이 프로그램은 출력 전압 또는 주파수가 변경되면 최종 설정에 도달하는 데 사용된 슬루레이트를 따릅니다. 이 기능을 사용하면 입력 전력의 작동 범위를 검증할 수 있습니다. 예를 들어 주파수를 47Hz에서 63Hz로 변환하거나 90V, 115V, 230V 및 264V 등 단계별로만 측정하는 대신 90V에서 264V까지 점진적으로 전압을 스위핑할 수 있습니다. 또한 모터 시동 시 또는 UUT 전원이 켜져 있는 동안 돌입 전류를 줄이기 위해 사용자는 슬루레이트 설정을 낮춰 피크 전류 요구 사항을 최소화할 수 있습니다.

단일 위상 또는 3상 출력

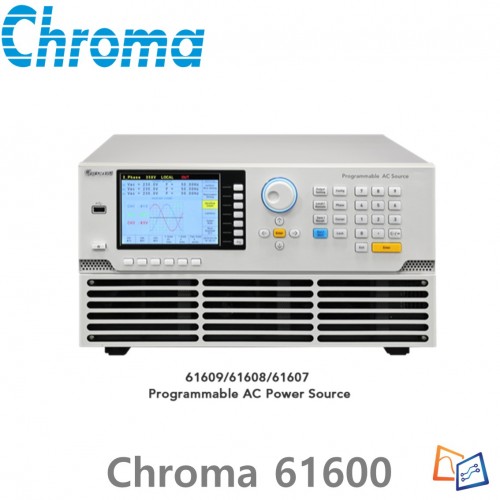

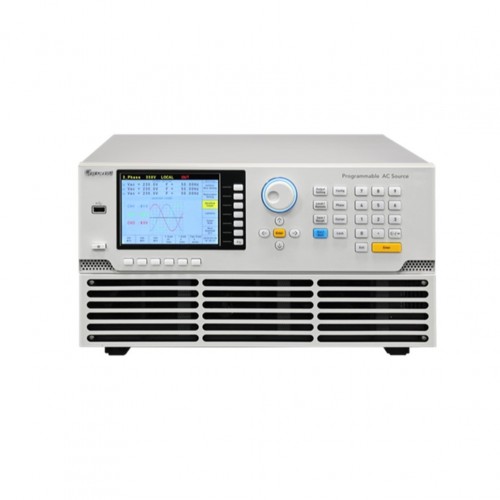

61607/61608/61609 및 61611/61612 AC 소스는 응용 분야에 따라 단일 또는 3상 출력을 제공할 수 있습니다. 사용자는 이러한 출력 모드를 전면 패널이나 원격 제어로 손쉽게 선택할 수 있습니다. 모든 모델은 단일 위상 출력 구성에서도 정격 감소 없이 전체 전력 출력을 제공할 수 있습니다.

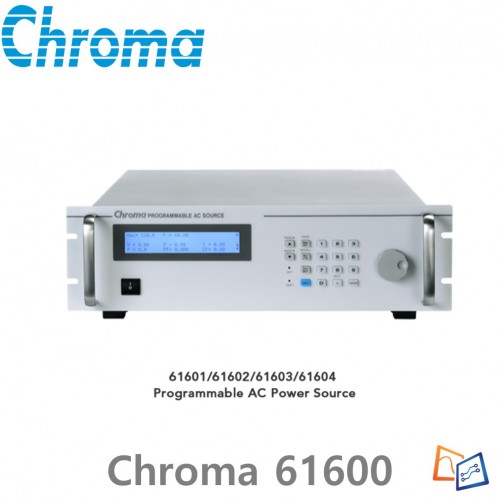

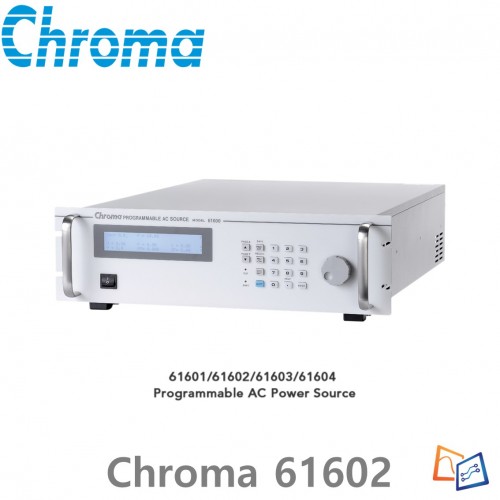

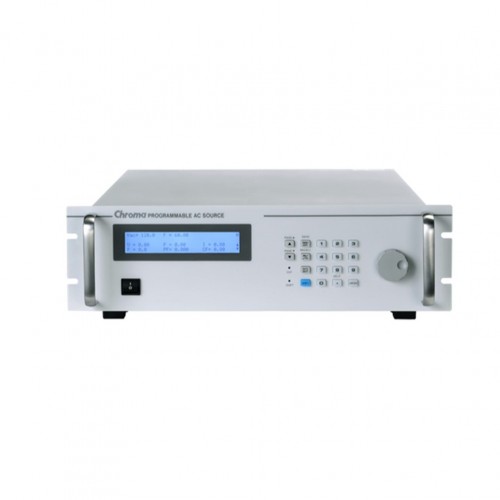

61601/61602/61603/61604/61605 AC 소스는 사용자가 3상 출력 응용 분야에 대해 3유닛을 연결할 수 있도록 3-PHASE(3상) 모드를 제공합니다. 마스터 장치는 Fixed Mode를 켜고 슬레이브 장치를 동기화하기 위한 신호를 보냅니다.

마스터/슬레이브 병렬 출력 기능

Chroma 61600 시리즈 프로그래밍 가능 AC 소스는 (마스터/슬레이브) 병렬 출력 기능을 사용하여 더 많은 전력을 제공할 수 있습니다. 모델 61601/61602/61603/61604/61605는 이 기능을 제공하지 않지만, 모델 61607/61608/61609는 병렬 구성으로 동일한 모델 시리즈(61507/61508/61509/61607/61608/61609)의 최대 2개의 유닛을 연결할 수 있습니다. 또한 더 큰 전력 사양을 충족하기 위해 61509 및 61609와 같은 6kVA 모델은 3-5대의 유닛(마스터/슬레이브)에 병렬로 연결할 수 있으며 이 두 모델을 혼합하여 연결할 수도 있습니다. 18kVA, 24kVA, 30kVA와 같은 높은 출력을 제공합니다. (3kVA 및 4.5kVA 모델은 3~5대의 병렬 기능을 지원하지 않습니다)

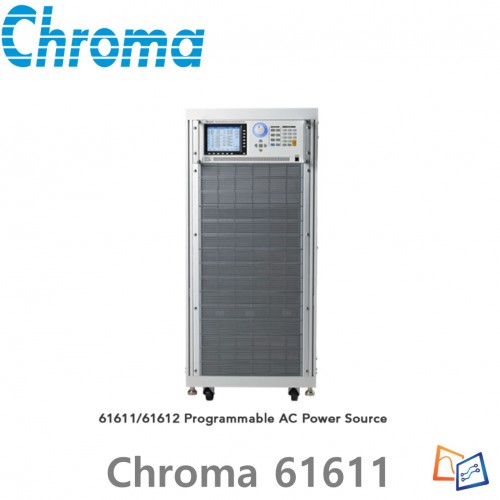

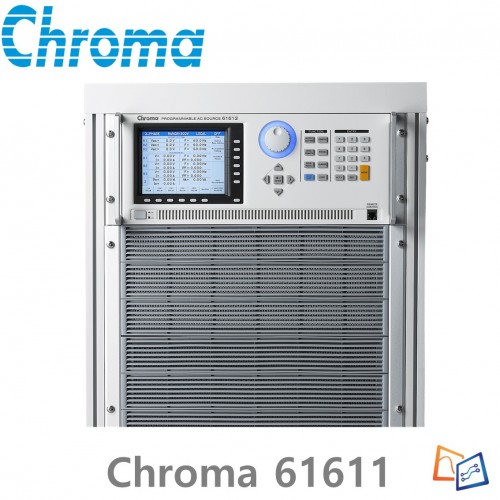

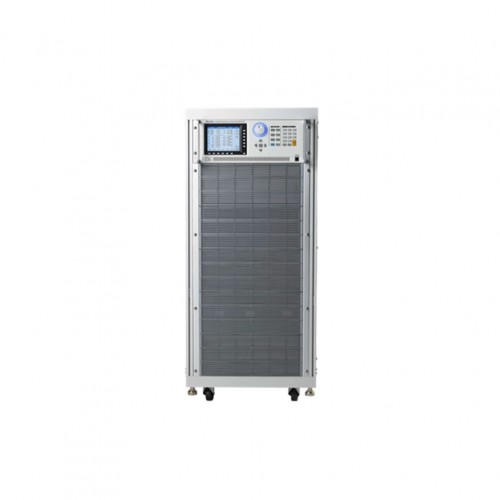

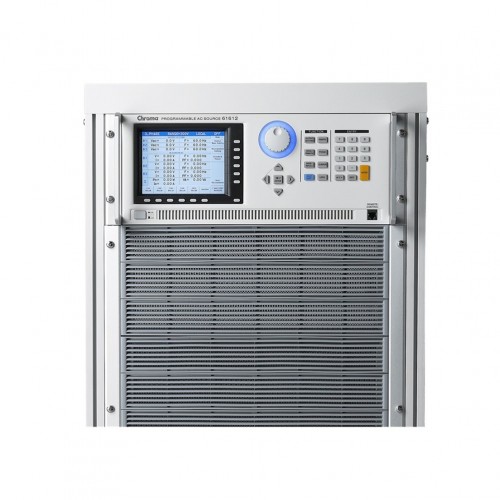

61611/61612 모델은 더 높은 전력 출력을 위해 동일한 모델 시리즈(61511/61512/61611/61612)의 AC 소스를 최대 5개까지 함께 또는 Chroma 18kVA 전력 스테이지 유닛(A615103)과 병렬할 수 있습니다. 예: 61611 12kVA 2유닛을 연결하면 총 24kVA의 출력 전력을 달성하고 61612 18kVA 1유닛을 A615103 18kVA 2유닛과 연결하면 총 54kVA의 출력 전력을 달성합니다.

소프트 패널

Chroma의 소프트 패널은 그래픽 사용자 인터페이스로 원격 유닛 제어 기능을 제공하여 탁월한 기능과 편리함을 제공해 줍니다. 61500 시리즈 소프트 패널은 설정 등의 도구와 그래픽으로 구성된 사용자 친화적 인터페이스를 적용하여 AC 소스 제어 기능을 제공하기 위해 설계되었습니다.

또한 이 인터페이스는 다중 루프 테스트(초 단위 시간 척도)를 위한 전압/주파수 변경을 100으로 설정하는 자동 실행 기능도 제공합니다. 또한 반복적인 장기 테스트를 위해 반복 및 카운트와 같은 설정을 조정할 수 있습니다.

또 다른 유용한 기능으로서 사용자가 선택한 파라미터, 샘플링 속도 및 기록 시간을 자동으로 기록하는 보고서 생성기능이 있습니다.

[ 모델 주요 스펙 비교 ]

[ 시리즈 상세 비교 ]
