계측기 > > > > [ ITECH ] IT82135-350-810 135kVA 회생형 AC/DC전자로드 Regenerative AC/DC Electronic Load

[ ITECH ] IT82135-350-810 135kVA 회생형 AC/DC전자로드 Regenerative AC/DC Electronic Load 요약정보 및 구매

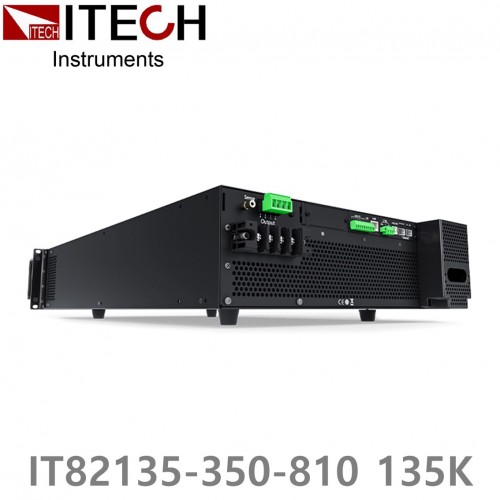

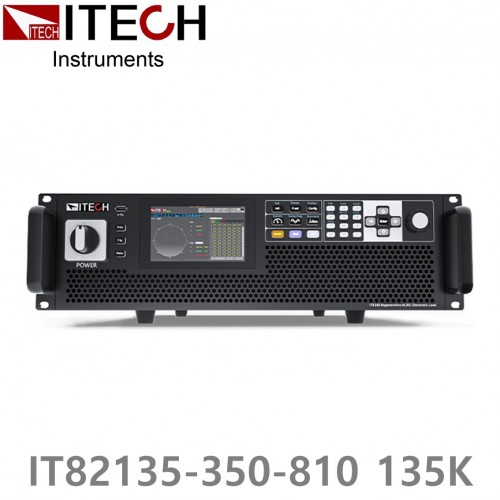

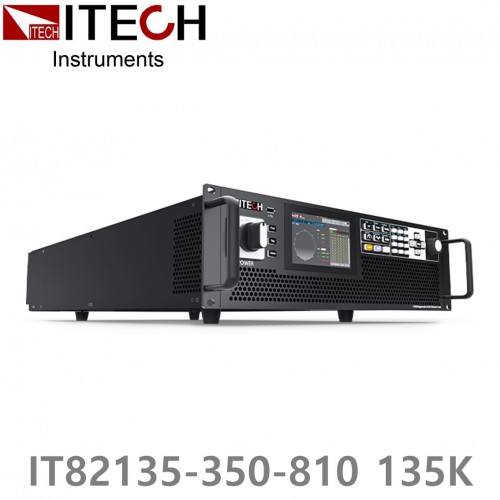

ITECH-IT82135-350-810 350V 810A 135kVA Regenerative AC/DC Electronic Load 전자로드
SNS 공유 네이버블로그 공유 추천하기
브랜드 ITECH
모델 IT82135-350-810
소비자가 전화문의요망
납기 6주
배송비결제 주문시 결제
포인트 0점

선택된 옵션

02-586-8112 문의 바랍니다.

상품 정보

상품 기본설명

ITECH-IT82135-350-810 350V 810A 135kVA Regenerative AC/DC Electronic Load 전자로드

상품 상세설명

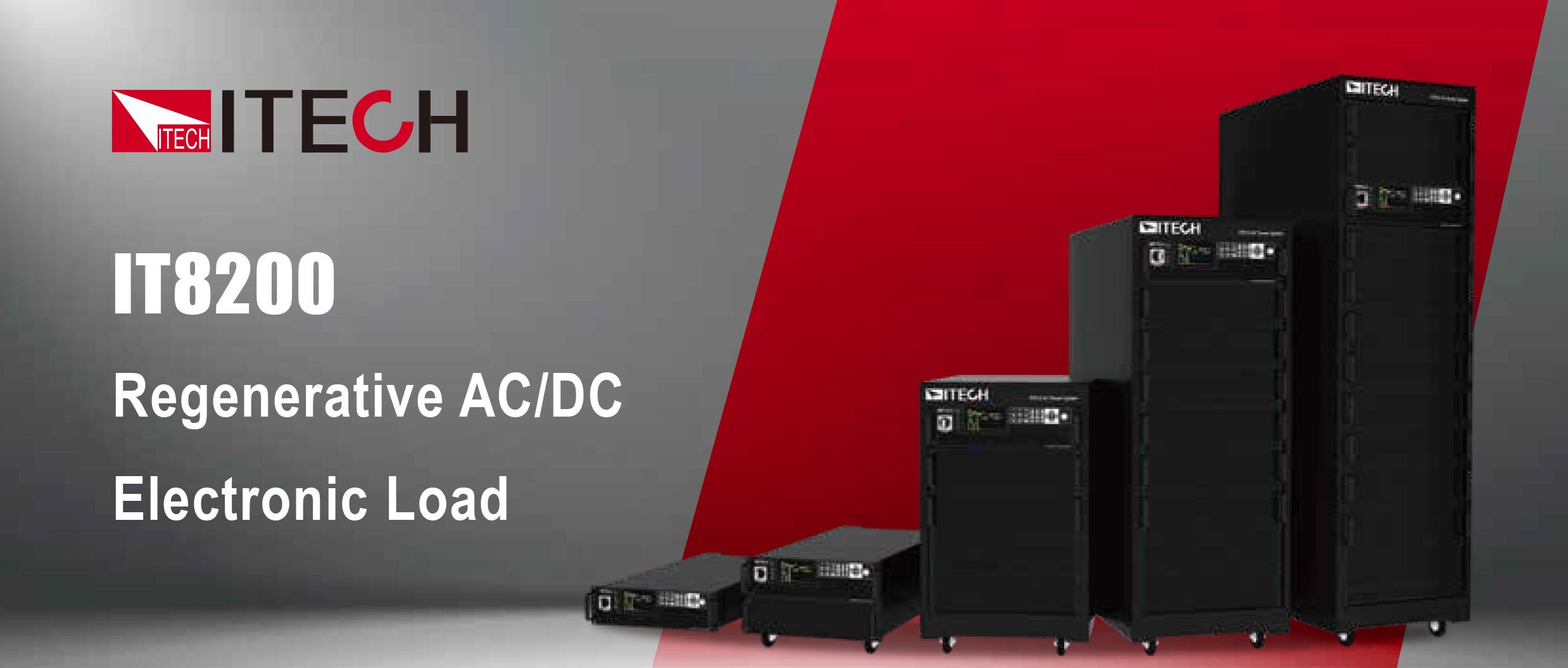

IT8200 시리즈는 회생 프로그래밍 가능한 AC/DC 전자 부하입니다. 이는 전기 및 냉각 비용을 절약할 뿐만 아니라  에너지 절약 및 환경 보호에도 좋은 전력 재생입니다.
AC 부하 모드는 정류 및 비정류를 모두 지원하여  CC/CR/CP/CS/CC+CR/CE 작동 모드를 제공합니다. CE 모드에서 단상 정류 RLC  회로 및 병렬 RLC 회로와 같은 다중 회로 토폴로지를 시뮬레이션할 수 있습니다. IT8200은 V2G, EVSE, PCS, UPS, 인버터 등의 테스트에 적용할 수 있습니다.  IT8200 시리즈는 높은 전력 밀도 설계를 채택했으며 전력은 3U 단위에서 15kVA에 도달할 수 있습니다. 병렬 연결 후, 전력은 최대 960kVA까지 확장될 수 있습니다. 그래픽 UI 인터페이스를 갖춘 LCD 터치 스크린은 다양한 파형을 직접 정의할 수 있습니다.
임의 파형 편집 기능과 완벽한 보호 기능이 결합되어  R&D 테스트 및 시스템 구축에 이상적인 선택입니다.



제품특징


* 3U 단위로 높은 전력 밀도, 15kV A
   Vrms/Arms/Freq /CF/PF/UTHD/ITHD/±Vpeak를 포함하여 최대 16개 매개변수를 측정합니다 .
* 마스터/슬레이브 병렬, 최대 전력 960kVA *1
* 고효율 에너지 재생
* 전압 - 350 VL-N
* 포괄적인 작업 모드 선택 가능: 단상,  3상, 역상.
* 역상에서 정격 전압을 200%까지 확장할 수 있습니다
* 주파수: 16-500Hz
* 임의 파형 출력을 시뮬레이션하고 csv를 지원합니다. 파일 가져오기
* 다양한 파형 내장
* 터치스크린, 간편한 조작을 위한 심플한 UI
* 내장형 USB/CAN/LAN/디지털 IO 인터페이스, 옵션 GPIB /아날로그&
* RS232 DC 모드는 CC, CR, CP  및 CV를 포함한 9가지 작동 모드를 지원합니다
* AC 모드는 CC/CP/CR/CS/CC+CR/CE 다중  작동 모드를 지원하며, CE 모드는
  단상 정류기 RLC 및 병렬 RLC와 같은 다양한 회로 토폴로지를 시뮬레이션할 수 있습니다
* AC 모드는 정류 모드와 비정류 모드를 모두 지원

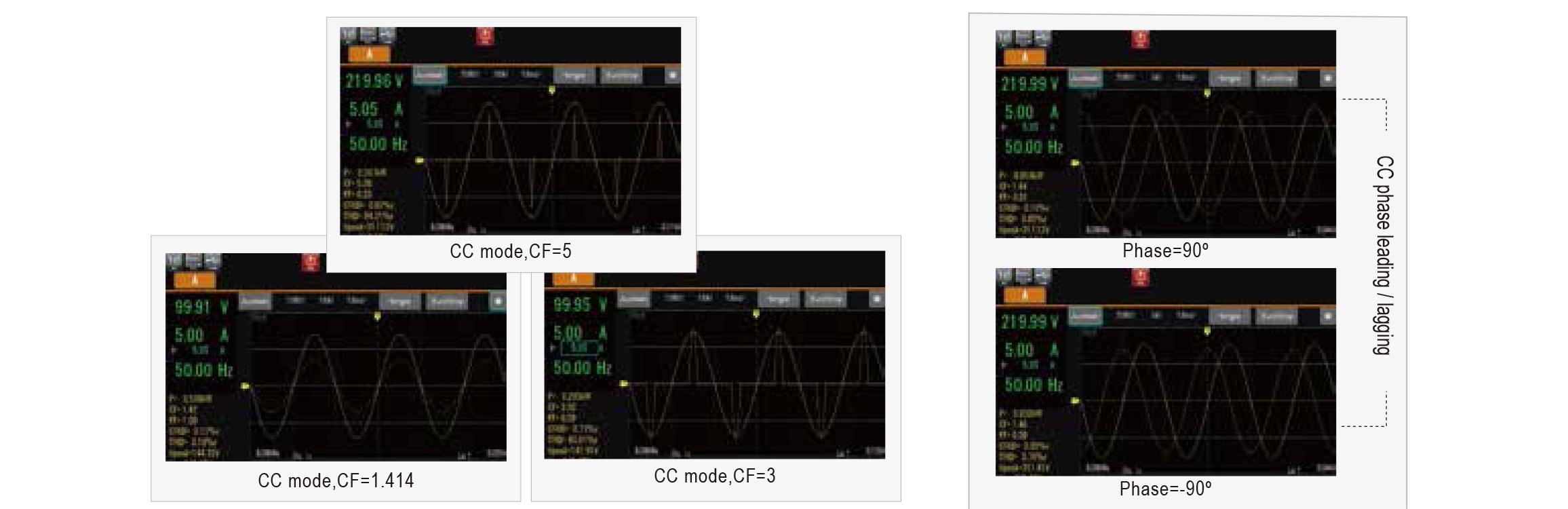

* 조정 가능한 파고율: 1.414 ~ 5.0
* -90° ~ 90.0° 범위의 위상 변이 지원 *2
* 단위 역률 1 기능을 사용하면 전류 파형이  전압 파형에 따라 달라지며 역률은 최대한  1에 가깝습니다
* 3상 AC 모드에서는 Y  및 Δ 의 두 가지 액세스 모드가 지원됩니다
* 최대  50차까지의 포괄적인 고조파 측정 및 분석. 내장형 IEC61000-3-2/3-12 사전 적합성 테스트 표준
* 3︎ 로딩 및 언로딩 각도 제어 지원, 0-359°의 전체 범위  설정 가능
* Protect auto Clear(UV&FE auto Clear), POVP, POCP, UVP, Software watchdog 등 다양한 보호 기능
* CANopen *4 , Modbus, LXI, SCPI 및 기타 통신 프로토콜 지원
* 1 3U 모델의 경우 최대 64대를 병렬로 연결할 수 있습니다.
* 2 정류 기능 활성화 후 위상 편이 설정 범위는 피크 계수에 따라 제한됩니다.
* 3 전압/전류 고조파 분석, 전류 고조파 시뮬레이션, 기본파 ≤ 60Hz

기능 및 장점

회생 AC/DC 전자 부하

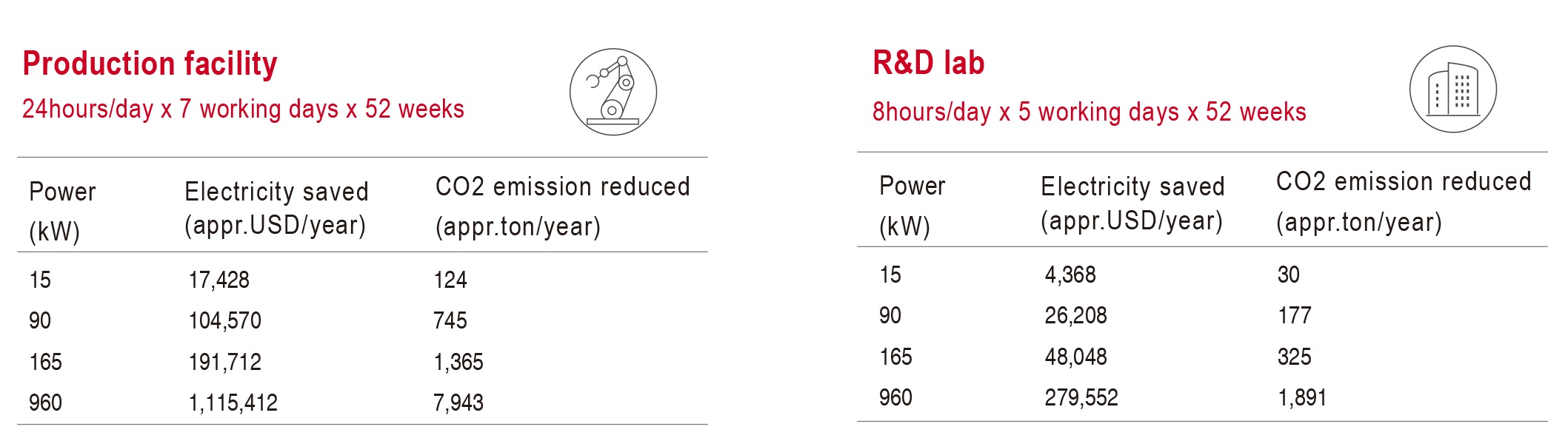

IT8200 시리즈는 88% 에너지 회수 능력을 갖춘 새로운 회생 AC 전자 부하입니다. AC 모드이든 DC 모드이든 DUT에서 생성된 전력은 열로 방출되지 않고 그리드로 다시 공급될 수 있으므로 환경을 보호하고 전기, HVAC 및 냉각 인프라 비용을 절약할 수 있습니다.

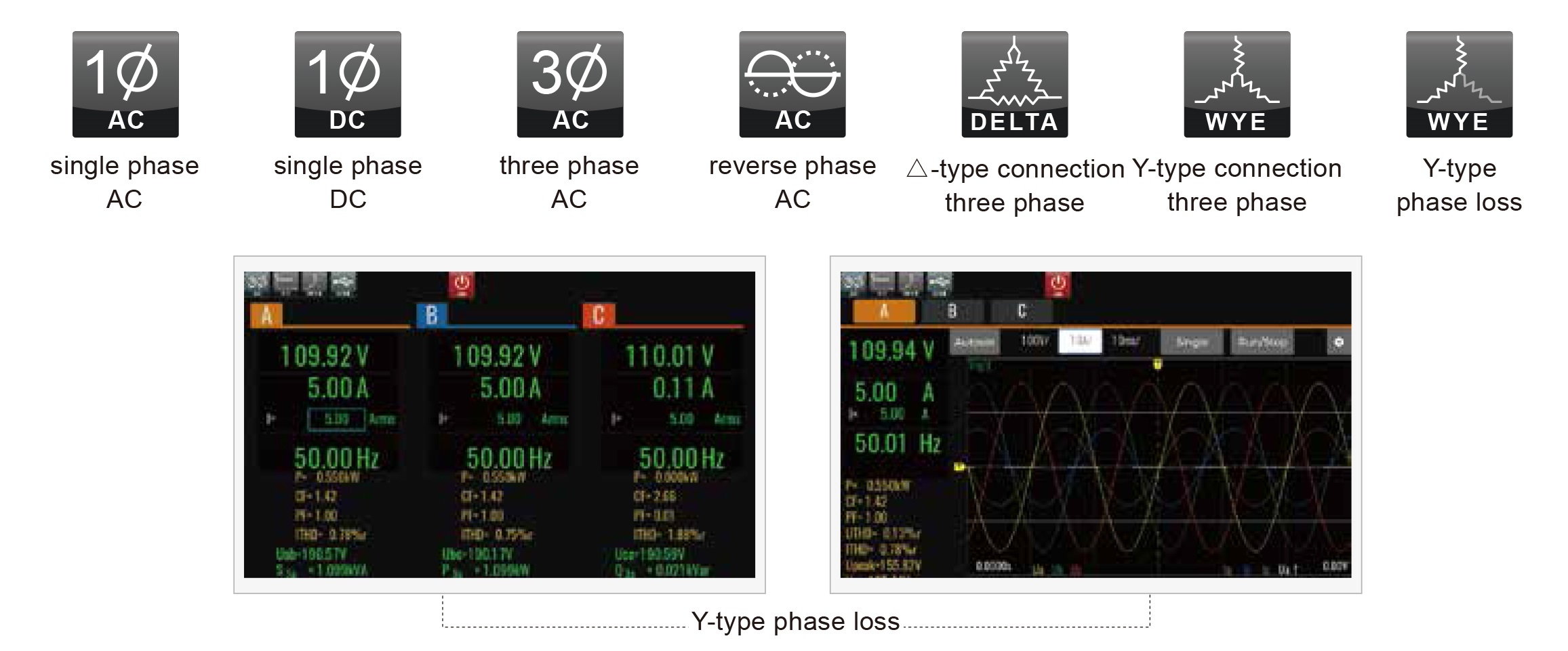

단상, 삼상, 역상

IT8200 시리즈에는 단상, 3상, 역상 출력 모드가 있으며 메뉴를 통해 선택할 수 있습니다. 역방향 모드에서는 단상 350V 입력 전압을 원래 전압의 2/3로 줄인 상태에서 700V까지 높일 수 있습니다. 3상 모드에서는 Y형 또는 Δ형 연결을 선택할 수 있습니다. Y형 연결은 C상 손실을 지원합니다.

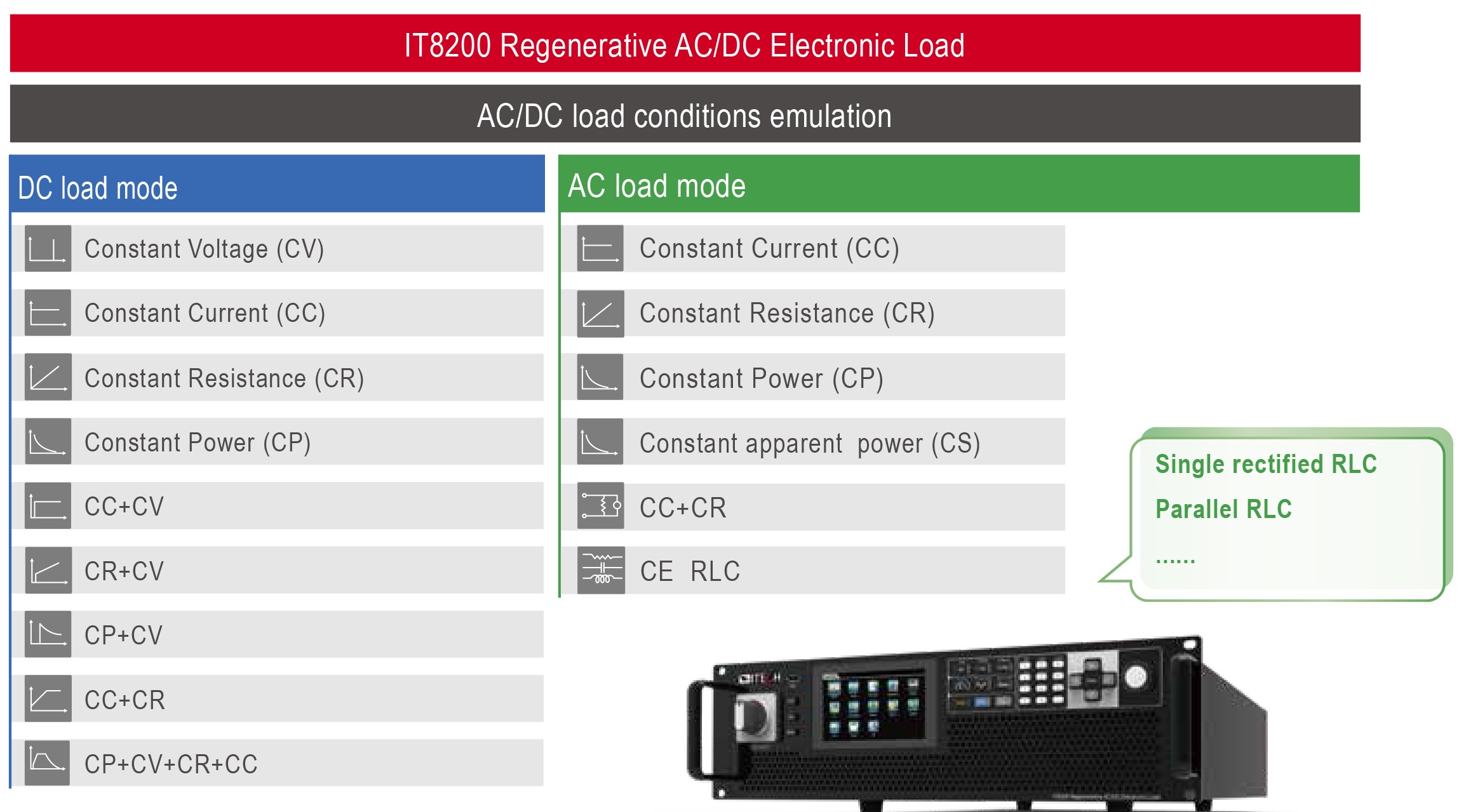

AC/DC 부하 조건 에뮬레이션

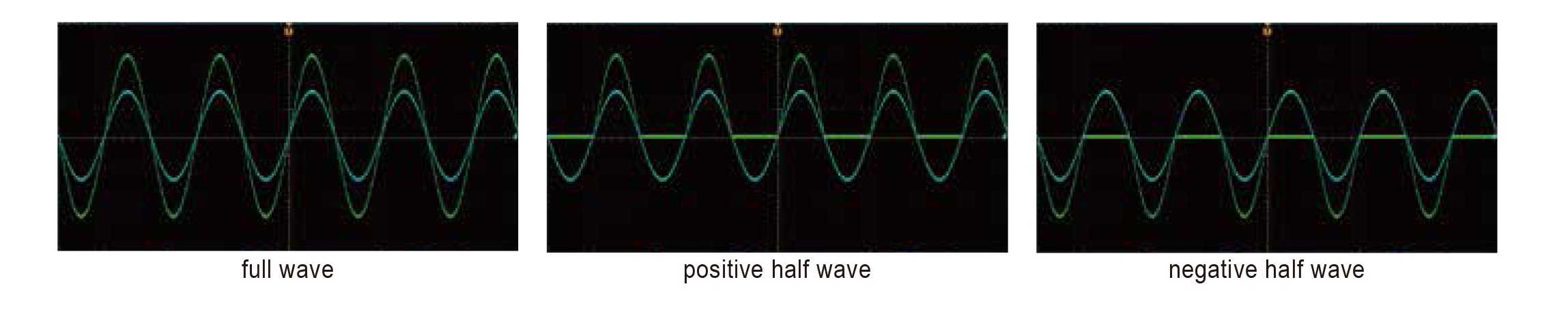

IT8200 AC 전자 부하는 AC 모드에서 '정류' 기능을 활성화하여 부하가 1사분면과 3사분면에서 작동하여 전압  과 전류가 항상 동일한 방향으로 흐르도록 할 수 있습니다. 이때 전파, 양의 반파, 음의 반파를 자유롭게 선택할 수 있습니다.



CF 1.414-5.0

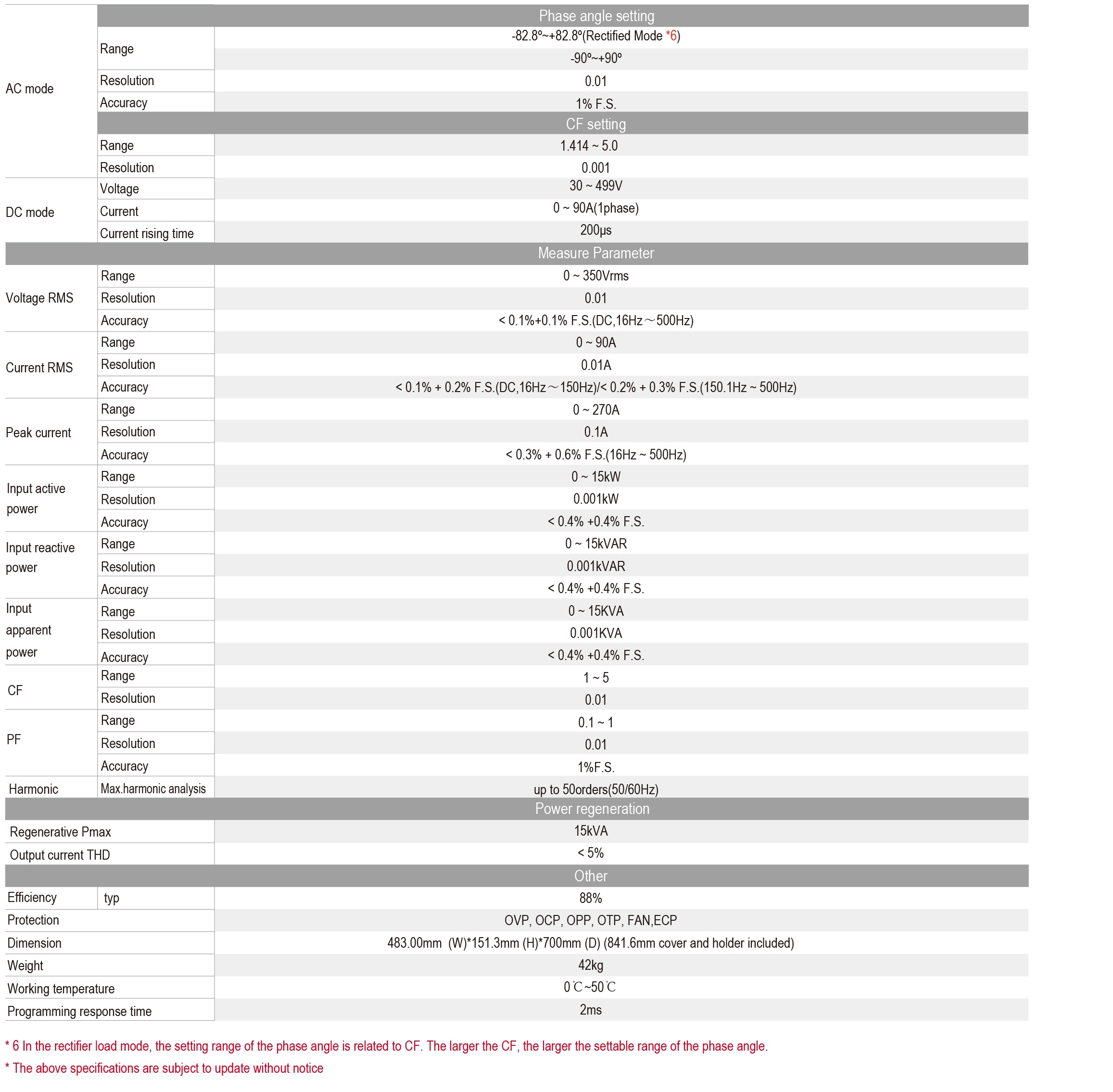

상세 스펙



옵션 및 액세서리

  • IT-E9005(옵션)
    ITECH 보증 최대 5년
  • IT-E9003(옵션)
    ITECH 보증 최대 3년
  • IT-E168/169(옵션)
    병렬 광섬유 스위트 싱글 MA...
  • IT 캐비닛(옵션)
    IT 캐비닛 15U/27U/37U
  • AC 전원 코드(별매)
    AC 전원 코드, 5m
  • IT-E177(옵션)
    RS232/아날로그 통신카...
  • IT-E176(옵션)
    GPIB
  • IT-E33620-OO(선택 사항)
    360A/2m/ 원형 단자대 PA...
  • IT-E32410(20)-OO(선택)
    240A/1m(2m)/원형단자, ...
  • IT-E31220-OO(선택 사항)
    120A/2m/라운드 단자 1...
  • IT-E30615-OO(옵션)
    60A/1.5m/원형단자, 파이...
  • IT-E30312(20)-YY(옵션)
    30A/1.2m(2m)/Y단자, PA...
  • USB
    USB 포트 통신용
  • AC 전원 코드(부속품)
    AC 전원 코드(부속품)
