WT1800E는 판독값의 0.05% + 범위의 0.05%의 전력 정확도를 보장하며 50/60Hz 기본 주파수의 최대 500차까지 고조파 분석이 가능합니다. 최대 6개의 입력 채널, 광범위한 디스플레이/분석 기능 및 PC 연결을 갖춘 WT1800E는 광범위한 전력 효율성 및 고조파 분석 애플리케이션을 위한 측정 솔루션입니다.

[ 주요 특징 ]
* 기본 전력 정확도 : 판독값의 0.05%, 0.05% 또는 범위
* 50/60Hz 기본 주파수의 최대 500차 고조파 분석
* 2 MS/s(16비트)에서 최대 6개의 입력 채널

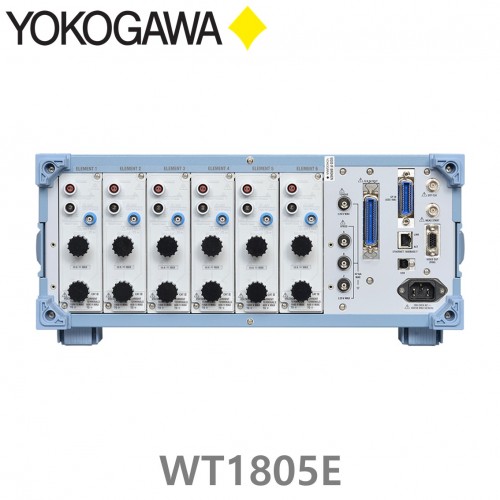

[ 고해상도 디스플레이의 6개 입력 ]

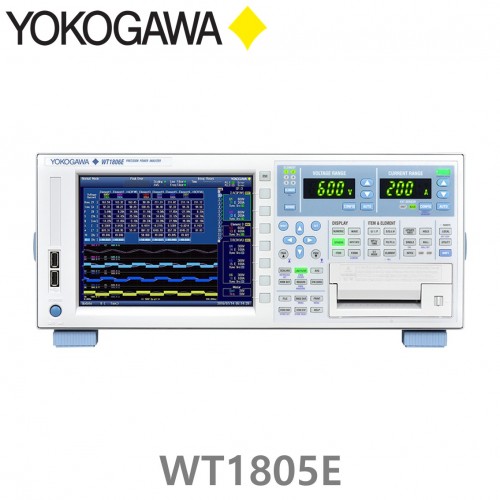

2MS/s(16비트)에서 최대 6개 입력에 대해 동시 측정을 수행합니다. WT1800E의 고해상도 8.4인치 XGA 디스플레이는 최대 6개 파형의 분할 화면 보기가 가능하고 최대 12페이지의 다양한 측정 매개변수를 표시할 수 있어 인버터 구동 모터, 재생 에너지 기술 및 펌프와 같은 견인 애플리케이션의 효율성 테스트에 이상적입니다. 팬, 하이브리드/전기 자동차. 이 장치는 측정값을 벡터 형식이나 시간 추세로 표시할 수도 있습니다.

[ 광범위한 범위에서 정확도 보장 ]
광범위한 전압, 전류 및 주파수 조건에서 정확하게 측정합니다. WT1800E의 기본 전력 정확도는 선택한 전압 및 전류 범위의 1%~110% 사이에서 보장됩니다. 이는 15mV ~ 1100V rms의 전압과 0.1mA ~ 5.5A rms(5A 입력 요소의 경우) 및 10mA ~ 55A rms(50A 입력 요소의 경우)와 동일합니다. 또한 이 장치는 낮은 역률 오류(피상 전력의 ±0.07%)의 영향을 최소화하여 큰 위상 변이 및 고주파수에서도 정확합니다.

[ 범위 구성 ]
불필요한 범위 변경을 제거하여 신호 변경을 더 빠르게 추적합니다. WT1800E의 범위 구성 기능을 통해 사용자는 특정 사용 사례에 따라 입력 범위를 선택할 수 있으므로 최적의 범위 설정을 더 빠르게 얻을 수 있습니다. 이를 통해 생산 라인에서 자주 수행되는 OFF, 100V, OFF 등의 반복적인 생산 테스트 시 시간이 단축됩니다.

[ 고조파 분석 ]
50ms의 데이터 업데이트 간격에서도 50/60Hz 기본에 대한 최대 500차 고조파를 분석합니다. WT1800E에는 전력 매개변수 외에 고조파 분석을 위한 두 가지 옵션이 있습니다.

기본파, 고조파 성분, 총 고조파 왜곡(THD)에 대한 고조파 측정 모드(/G5 옵션)
인버터, 가변 속도 모터, 조명 안정기, UPS 등의 입력 및 출력과 같은 서로 다른 두 소스의 고조파를 나란히 측정하기 위한 이중 고조파 옵션(/G6 옵션)

[ 전원 통합 및 자동 범위 지정 ]
구매/판매된 그리드 연결 또는 배터리 충전/방전된 에너지를 측정합니다. WT1800E의 전력 통합 기능은 양수 및 음수 판독값 모두에 대한 순간 값을 통합합니다. 또한 대기 모드에서 작동 모드로 전환되는 장치와 같이 부하 조건이 크게 변할 때 총 에너지(Wh)와 전류(Ah)를 측정합니다. 입력 신호가 예상 범위를 벗어나기 시작하면 이 기능은 측정된 값을 계속 통합하면서 범위를 자동으로 조정할 수 있습니다.

[ 고속 데이터 캡처 ]
고속 데이터 캡처 기능은 외부 동기화가 OFF일 때 5ms마다 DC 신호 및 3상 장치로부터 Sigma-Urms, Sigma-Irms 및 Sigma-P를 측정할 수 있습니다. 또한 외부 동기화가 ON일 때 클록 신호의 주파수에 따라 1ms에서 100ms까지 업데이트할 수도 있습니다.

[ 유연하고 자동으로 데이터 업데이트 ]
측정 간격을 수동 또는 자동으로 설정합니다. WT1800E는 50ms에서 20s 사이의 9개 데이터 업데이트 간격을 제공하지만 데이터 업데이트 속도를 자동으로 변경하여 변동하는 입력 주파수를 따를 수도 있습니다. 이는 입력 신호 주파수가 RPM에 따라 달라지는 모터와 같은 장치를 측정할 때 유용합니다.

[ AC/DC 전류 센서용 DC 전원(/PD2 옵션) ]

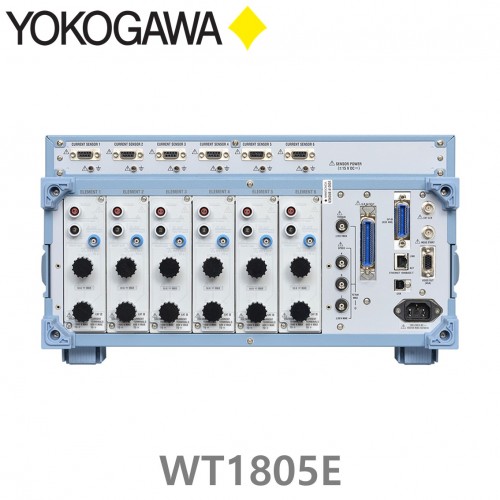

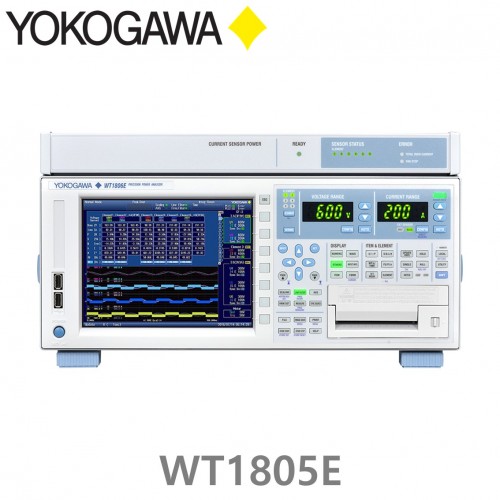

WT1800E에는 CT 시리즈 AC/DC 전류 센서용 DC 전원 공급 장치를 장착할 수 있습니다. WT1800E는 전용 연결 케이블과 션트 저항기를 사용하여 대전류를 측정할 수 있습니다. 이러한 방식으로 센서를 연결하면 향상된 S/N 비율과 노이즈 내성이 달성됩니다. * WT1800E에 /EX1~/EX6 옵션을 설치해야 션트 저항기 박스를 사용할 수 있습니다.

[ 모터 평가 기능 ]
단순한 전기적 매개변수 그 이상을 측정합니다. 모터 평가 기능을 사용하면 회전 및 토크 센서의 아날로그 또는 펄스 출력을 통해 회전 속도 및 방향, 토크, 기계적 동력, 동기 속도, 슬립, 전기 각도, 모터 효율 및 전체 시스템 효율을 측정할 수 있습니다.

[ 애플리케이션 소프트웨어 ]
761941 WT3000E/ WT3000/ WT1800E/ WT1800/ WT500/ WT300E/ WT300용 WTViewerE
WTViewerE 소프트웨어는 이더넷, USB, GPIB 또는 RS232를 통해 WT3000E, WT1800E, WT500 및 WT300E와 같은 Yokogawa 전력 분석기에 대한 PC 연결을 가능하게 합니다. 이 연결을 통해 사용자는 측정값을 원격으로 쉽게 제어, 모니터링, 수집, 분석 및 저장할 수 있습니다.

[ WTViewerEfree 애플리케이션 소프트웨어 ]
PC에서 측정값을 쉽게 확인, 제어 및 다운로드할 수 있습니다. WTViewerEfree는 수치, 파형, 추세 및 고조파 데이터를 PC를 통해 쉽게 액세스할 수 있도록 하는 통신 인터페이스를 통해 WT1800E를 PC에 연결하는 무료 소프트웨어입니다.

[ 사용자 정의 이벤트 및 계산 ]
WT1800E의 이벤트 트리거 기능을 통해 사용자는 특정 범위의 전력, 전류 또는 기타 매개변수에 속하거나 벗어나는 판독값 캡처에 대한 제한을 설정할 수 있습니다. 트리거 조건을 충족하는 데이터는 USB 메모리 장치 등에 저장, 인쇄, 저장됩니다. 또한 사용자는 사용자 정의 계산을 위해 최대 20개의 표현식을 정의하고 사용할 수 있습니다.

[ WT1800E의 높은 정밀도와 우수한 안정성을 보여주는 기본 특성의 예 ]

단일 역률에서의 주파수 대 전력 정확도 특성의 예                                                        공통 모드 전압이 판독값에 미치는 영향의 예

임의 역률(50/60Hz)에 대한 정격 범위 입력의 총 전력 오류                                                               역률이 0일 때 주파수 대 전력 정확도의 예
