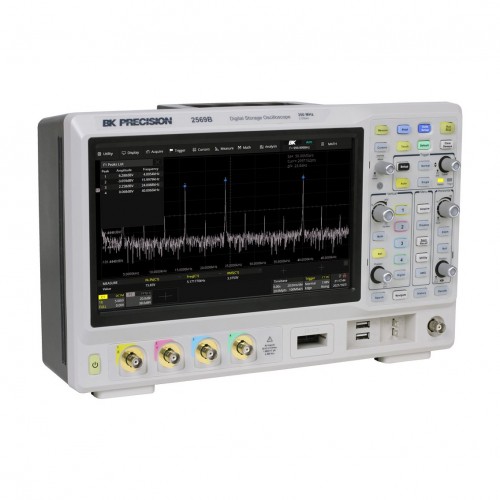

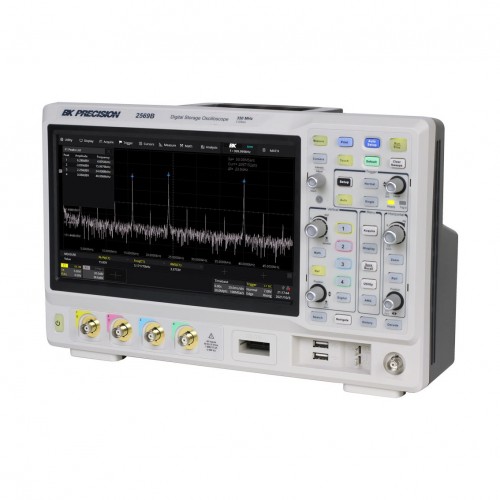

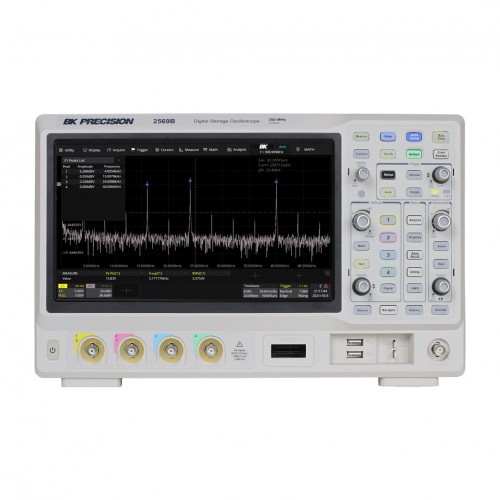

2560B 디지털 스토리지(DSO) 및 혼합 신호 오실로스코프(MSO) 시리즈는 4채널 구성에서 100MHz, 200MHz 및 350MHz 대역폭 모델을 제공하며 샘플링 속도는 2GSa/s이고 최대 메모리 깊이는 200Mpts입니다. . 또한 이 오실로스코프에는 1024 x 600 해상도와 직관적인 터치스크린 제스처를 제공하는 대형 10.1인치 정전식 터치 디스플레이가 장착되어 있습니다. 이 시리즈는 영역 트리거, 보드 플롯 및 전력 분석을 포함한 새로운 소프트웨어 기능으로 디버깅 기능을 확장합니다. 50MHz 임의 파형 I 2 C, SPI, UART, CAN 및 LIN 프로토콜을 위한 생성기 및 직렬 디코딩은 모든 모델의 표준입니다. DSO 모델은 구매 후 언제든지 16개 디지털 채널을 제공하는 MSO로 업그레이드할 수 있습니다. FlexRay, I 2 S, CAN FD, MIL-STD-1553B, SENT 및 Manchester 프로토콜의 디코딩 옵션 중 하나에 대한 라이센스 키를 구입하려면 라이센스 요청 양식을 작성하십시오 .

[ 주요 특징 ]
* 100MHz, 200MHz 및 350MHz 대역폭
* 2 GSa/s 최대 샘플링 속도
* 200Mpts 최대 메모리 깊이
* 120,000wfms/s(일반 모드) 및 500,000wfms/s(시퀀스 모드)의 파형 업데이트 속도
* 로직 프로브 세트가 포함된 디지털 채널 16개(-MSO 모델에 포함)
* I 2 C, SPI, UART, CAN 및 LIN 프로토콜을 위한 직렬 버스 디코딩
* 50MHz DDS 파형 발생기 및 보드 플롯
* 대형 10.1인치 TFT-LCD 정전식 터치스크린, 1024 x 600 해상도
* 전력 분석 기능은 11개의 서로 다른 전원 공급 장치 매개변수를 평가합니다.
* 최대 90,000 프레임 저장이 가능한 분할 획득 및 히스토리 기능
* 수학 기능은 2개의 트레이스, FFT 연산 및 수식 편집기를 지원합니다.
* 표준 LAN, USBTMC 호환 USB 장치 포트 및 USB 호스트 포트 2개
* 내장된 웹 서버 또는 PC 소프트웨어를 통해 원격 제어 가능
* 합격/실패 트리거 아웃 및 EXT 트리거
