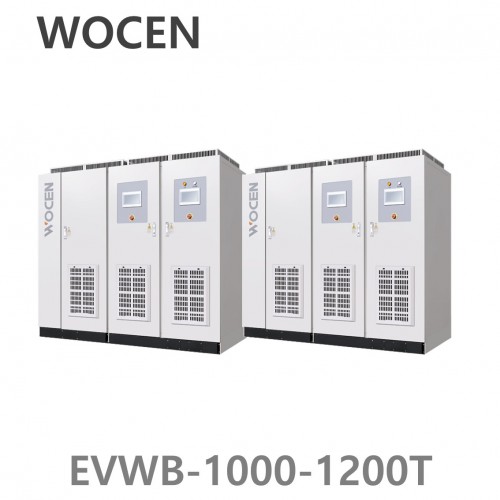

양방향 DC 테스트 전원 공급 장치는 에너지 전기 자동차 신산업에서 모터 컨트롤러, 구동 모터 및 전체 차량 테스트를 위해 특별히 개발되었습니다. 4사분면 PWM 정류, 양방향 벅 변환, 순수 디지털 제어 등의 핵심 기술로 개발되었으며 양방향 에너지 흐름, 100% 에너지 피드백, 높은 정확도, 빠른 과도 특성, 높은 변환 효율, 전력망으로의 낮은 오염, 풍부한 통신 인터페이스, 강력한 보호 기능 등의 많은 특성을 가지고 있습니다.

II. 제품 기능
1. 양방향 DC 전원 구동 기능
양방향 DC Test Power Supply는 양방향 DC 전원 동작 기능이 있어 최대 전력 범위의 에너지를 양방향으로 흐를 수 있습니다. 정전압, 정전류, 정전력의 3가지 동작 모드가 있으며 출력 전압, 전류, 전력의 동작 파라미터를 설정할 수 있습니다.

2. 비상정지기능
비상정지 제어 및 외부 비상정지 제어 기능이 탑재되어 있으며, 모터가 제어 불능 상태에 빠졌을 때 비상정지 스위치 ON 1을 누를 수 있습니다
고객의 장비 손상을 방지하기 위해 전원 출력을 정지하는 조작 패널 또는 외부 비상 정지 스위치.

3. 라인 전압 자동 보상 기능
감지를 통해 라인 손실을 자동으로 보상하고 부하단의 전력 품질을 개선하며 전원 공급기의 출력 부하 용량을 높일 수 있습니다.

4. 자가방전 기능
장치의 출력이 정지된 후에는 출력 전압을 안전 전압 이하로 빠르게 낮출 수 있습니다.

5. 자가진단 및 보호기능
입력(위상손실, 과전압 및 저전압), DC 버스 과전압 및 저전압 생산, 출력 과전압 및 저전압, 출력 과전류, 과열, 출력 단락 보호 및 IGBT 과전류 등 풍부한 보호 기능을 갖추고 있습니다. 다양한 동작 파라미터를 실시간으로 모니터링하고, 이상 상태에서 주회로를 자동으로 진단하고 빠르게 차단하여 내부 장치의 손상을 피할 수 있습니다.

6. 커뮤니케이션 기능
표준 RS485 통신 기능, 옵션 이더넷, CAN 통신 기능, 원격 조작을 위해 PC와 연결 가능, 무인 및 테스트 시스템 내장, 통신 인터페이스를 통해 시동, 정지, 작동 파라미터 설정 및 기타 작동이 가능하며 전원 공급 장치의 실행 상태, 실행 파라미터 값 및 알람 정보를 실시간으로 조회할 수 있습니다. DBC 파일 사용 가능.

7. 블랙박스 기능
블랙박스 기능을 갖추고 있으며, 알람이 울리기 전후에 전기 파라미터를 자동으로 저장하고 고장 분석을 위한 신뢰할 수 있는 기반을 제공합니다.

8.Pre-Alarm parameter 설정 및 제어 가능한 출력 parameter 설정 2
전압, 전력 및 전류의 상한/하한에 대한 사전 경보 파라미터를 설정할 수 있으며 사전 경보 알림 기능이 있습니다. 사용자는 자신의 작업 조건에 따라 사전 경보 파라미터를 설정할 수 있습니다.

9. 출력 파라미터 설정의 제어 가능한 상한
사용자는 다양한 테스트 단계에서 고객의 오동작으로 인한 장비 손상을 방지하기 위해 제한값을 변경하여 출력 전압, 출력 전류 및 출력 전압의 설정값의 상한값을 높일 수 있습니다.

10. 온도감지기능
24개의 온도 감지 채널로 IGBT 모듈/트랜스포머/임펠러와 같은 핵심 부품의 작동 온도를 실시간으로 모니터링하여 시스템의 안전한 작동을 보장할 수 있습니다.

11. 팬 속도 조절
검사전원 내 핵심부품 온도에 따라 전원공급부 내 냉각팬의 정지, 반속운전 및 전속운전을 제어하여 운전 중 발생하는 풍절음을 줄이고 전원공급부의 작업효율을 향상시킵니다.

12. 라인전압보상함수
소프트웨어 보상: 라인 저항(출력 케이블의 저항값)을 설정할 수 있고, 설정된 라인 저항값에 따라 출력 전압을 자동으로 보상할 수 있습니다.

13. 출력 DC 고전압 릴레이 컨트롤
DC 출력단은 릴레이로 제어되어 고객이 원격으로 전원 공급을 제어할 수 있고 조작이 쉽고 유연합니다.

14. 출력 버퍼 전력 함수
DC 출력단 고전압 릴레이가 닫힐 때 전류 영향을 피하기 위해 출력단의 버퍼 전력 기능을 높입니다.

15. 모듈식 설계
(1) 모듈식 설계:
Duplex DC test power의 core power unit은 modular design을 채택하고 PWM 정류기와 duplex DC/DC는 동일한 module을 채택하고 있습니다. 만일 어떤 power unit이 고장나면 나사 몇 개를 제거하여 빠르게 교체할 수 있습니다;
(2) 기능 모듈 유닛의 제조 공정 표준화;
(3) 회로의 인덕턴스를 효과적으로 줄이고 시스템의 신뢰성을 향상시키기 위해 적용된 적층 버스바 설계입니다.
