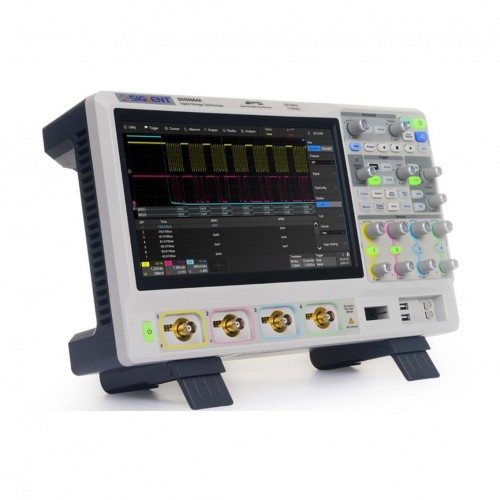

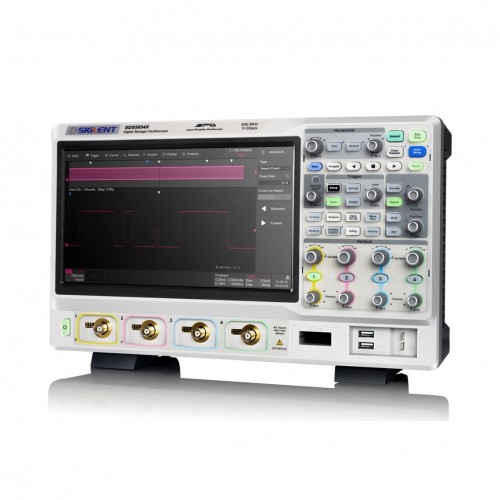

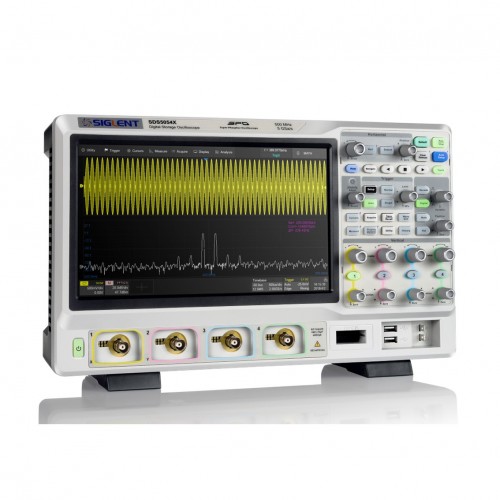

SIGLENT의 SDS5000X 시리즈 디지털 스토리지 오실로스코프는 1GHz, 500MHz 및 350MHz의 대역폭으로 제공되며 최대 샘플링 속도는 5GSa/s, 최대 레코드 길이는 250Mpts/ch이며 최대 4개의 아날로그 채널 + 16개의 디지털을 표시합니다. 채널 혼합 신호 분석 능력.

SDS5000X 디지털 오실로스코프는 최대 110,000wfm/s(일반 모드, 시퀀스 모드에서 최대 500,000wfm/s)의 최대 파형 캡처 속도, 256레벨 강도 등급 표시 기능 및 색온도 표시 모드를 갖춘 Siglent의 SPO 기술을 특징으로 합니다. 또한 오실로스코프는 감도가 높고 지터가 낮은 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 가지 강력한 트리거링 모드를 지원합니다. 기록 파형 기록, 시퀀스 획득, 검색 및 탐색 기능을 통해 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. 다양한 측정 및 연산 기능, 25MHz 임의 파형 발생기 옵션, 직렬 디코딩도 SDS5000X 슈퍼 포스퍼 오실로스코프의 특징입니다.

대형 10.1인치 디스플레이 정전식 터치 스크린은 멀티 터치 제스처를 지원하고 가장 일반적으로 사용되는 기능을 위한 사용자 친화적인 원버튼 디자인을 추가하여 SDS5000X의 작동 효율성을 크게 향상시킬 수 있습니다. 또한 마우스 및 외부 키보드 제어도 지원합니다.

[ 주요 특징 ]
* 최대 5GSa/s의 실시간 샘플링 속도를 갖춘 1GHz, 500MHz, 350MHz 모델
* SPO 기술
* 최대 110,000wfm/s(일반 모드) 및 500,000wfm/s(시퀀스 모드)의 파형 캡처 속도
* 256단계 강도 그레이딩 및 색온도 표시 모드 지원
* 최대 250Mpts의 레코드 길이
* 디지털 트리거 시스템
* 지능형 트리거: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified 및 Video(HDTV 지원) 트리거 영역은 고급 트리거링을 단순화하는 데 도움이 됩니다.
* 직렬 버스 트리거링 및 디코더는 I 2 C, SPI, UART, CAN, LIN(표준) 및 CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT 및 Manchester(옵션) 프로토콜을 지원합니다.
* 낮은 배경 잡음, 0.5mV/div ~ 10V/div 전압 스케일 지원
* 세그먼트 수집(시퀀스) 모드는 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 100,000개)로 나누고, 적격 이벤트를 캡처하기 위해 세그먼트 간 데드 타임이 매우 짧습니다.
* 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 100,000 프레임입니다.
* 50개 이상의 매개변수에 대한 자동 측정 기능, 히스토그램, 추세, 게이팅 측정, 수학 측정, 이력 측정 및 Ref 측정을 통한 통계 지원
* 수학 기능(2 Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근), 수식 편집기 지원
* 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯, 전력 분석 등 풍부한 데이터 분석 기능
* 고속 하드웨어 기반 평균, ERES(향상된 해상도)
* 사용자 정의 마스크 생성을 위한 마스크 편집기 도구를 갖춘 고속 하드웨어 기반 마스크 테스트 기능
* 최대 1.25 GSa/s의 샘플링 속도, 최대 62.5 Mpts의 레코드 길이를 갖춘 16개 디지털 채널(옵션)
* 25MHz 기능/임의 파형 발생기, 미리 정의된 여러 파형 내장
* 1024 * 600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티 터치 제스처를 지원합니다.
* 외부 마우스 및 키보드 지원
* 10가지 유형의 원버튼 단축키

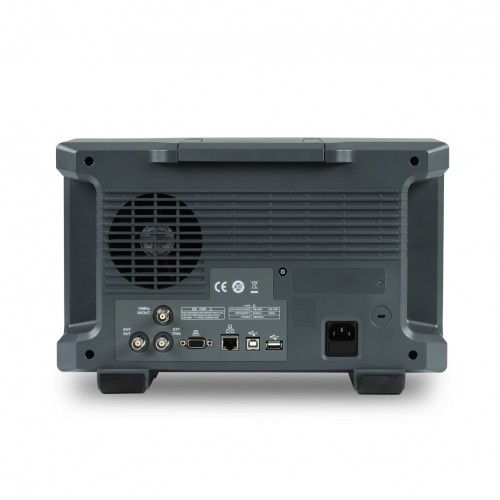

* 다중 인터페이스: USB 호스트, USB 장치(USBTMC), LAN(VXI-11, 텔넷, 소켓, 웹), 통과/실패, 트리거 출력, 10MHz 입력, 10MHz 출력, VGA 출력
* 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다.
* SCPI 원격 제어 명령 지원
