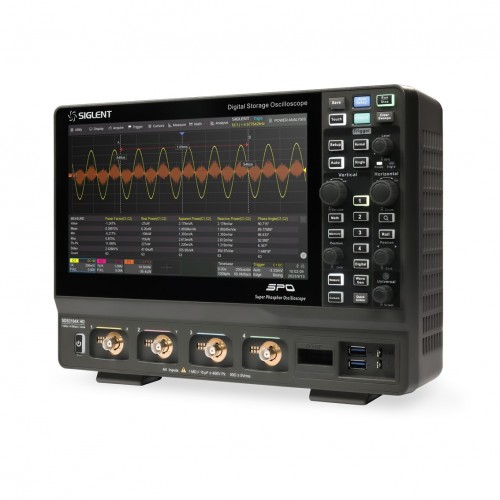

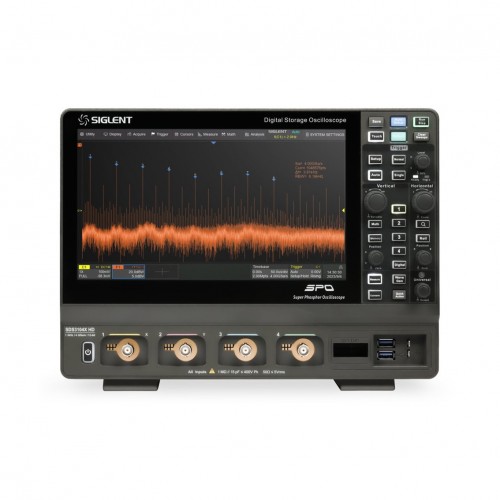

SIGLENT의 SDS3000X HD 시리즈 디지털 스토리지 오실로스코프는 1GHz, 500MHz 및 350MHz의 대역폭으로 제공되며 최대 4GSa/s의 샘플링 속도, 400Mpts/ch의 최대 레코드 길이 및 최대 4개의 아날로그를 표시하는 12비트 ADC를 갖추고 있습니다. 고성능 혼합 신호 분석을 위한 채널 + 16개의 디지털 채널.

SDS3000X HD 시리즈는 최대 200,000wfm/s의 최대 파형 캡처 속도, 256레벨 강도 등급 표시 기능 및 색온도 표시 모드를 갖춘 Siglent의 SPO 기술을 사용합니다. 또한 감도가 높고 지터가 낮은 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 가지 강력한 트리거링 모드를 지원합니다. 기록 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯 및 전력 분석과 같은 도구를 사용하면 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. 다양한 측정 및 연산 기능, 50MHz 임의 파형 발생기 옵션, 직렬 디코딩도 SDS3000X HD의 특징입니다.

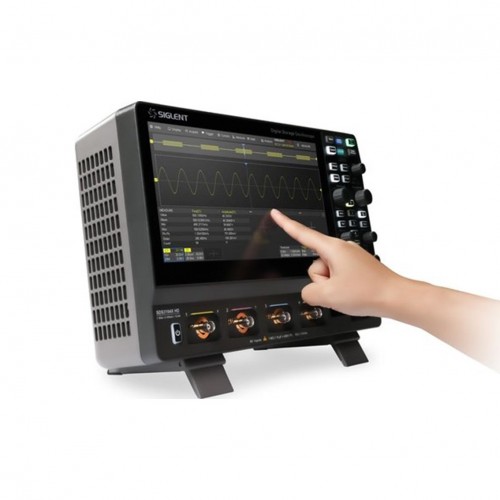

대형 10.1인치 디스플레이 정전식 터치 스크린은 멀티 터치 제스처를 지원하고 사용자 친화적인 UI 디자인을 추가하여 작업 효율성을 크게 향상시킬 수 있습니다. 또한 마우스 제어와 LAN을 통한 원격 웹 제어도 지원합니다.

[ 주요 특징 ]
* 아날로그 채널 4개, 최대 1GHz 대역폭, 최대 4GSa/s 샘플링 속도
* 12비트 ADC
* 낮은 배경 잡음: 125μVrms @ 1GHz 대역폭
* SPO 기술
* 일반 모드에서 최대 200,000wfm/s, 시퀀스 모드에서 890,000wfm/s의 파형 캡처 속도
* 256단계 강도 그레이딩 및 색온도 표시 모드 지원
* 최대 400 Mpts/ch 레코드 길이
* 디지털 트리거 시스템
* 지능형 트리거: 에지, 기울기, 펄스, 창, 런트, 간격, 드롭아웃, 패턴, 적격, N번째 에지, 설정/보류, 지연 및 비디오(HDTV 지원). Zone Trigger는 고급 트리거링을 단순화합니다.
* 직렬 버스 트리거링 및 디코더는 I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT, Manchester 및 ARINC429 프로토콜을 지원합니다.
* 세그먼트 수집(시퀀스) 모드는 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 80,000개)로 나누고, 적격 이벤트를 캡처하기 위해 세그먼트 간 데드 타임이 매우 짧습니다.
* 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000 프레임입니다.
* 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 트랙, 추세, 게이팅 측정 및 수학, 기록 및 메모리 추적 측정을 통한 통계 지원
* 4개의 수학 트레이스(4 Mpts FFT, 필터, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원
* 검색, 탐색, 디지털 전압계, 카운터, 파형 히스토그램, 보드 플롯, 전력 분석 등 풍부한 데이터 분석 기능
* 고속 하드웨어 기반 평균, ERES; 사용자 정의 마스크 생성을 위한 마스크 편집기 도구를 갖춘 고속 하드웨어 기반 마스크 테스트 기능
* 16개 디지털 채널(옵션)
* 외부 50MHz 파형 발생기(옵션)
* 1024 * 600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티 터치 제스처를 지원합니다.
* 인터페이스에는 다음이 포함됩니다: 2x USB 3.0 호스트, 1x USB 2.0 호스트, USB 3.0 장치(USBTMC), 1000M LAN((VXI-11/Telnet/소켓/LXI)), 외부 트리거 입력, Aux 출력(성공/실패, 트리거 출력)
* 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다. 외부 마우스와 키보드를 지원합니다.
