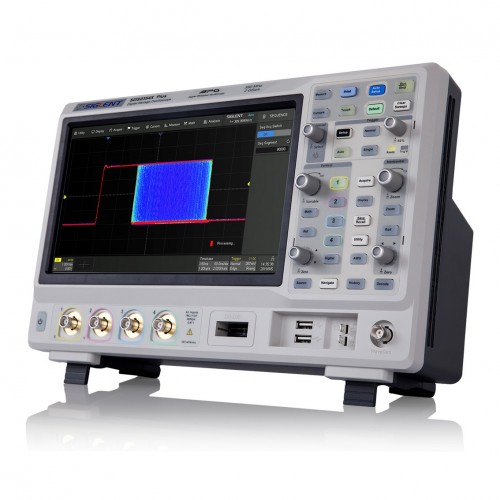

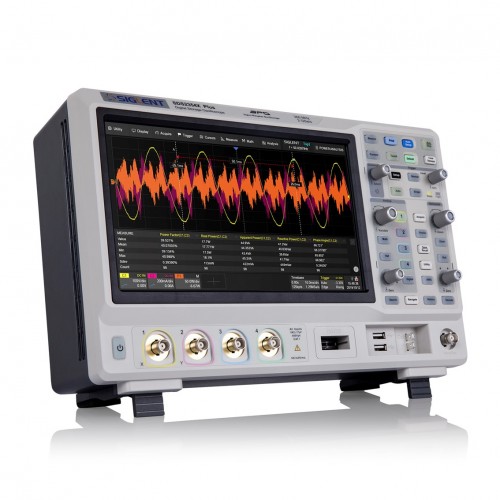

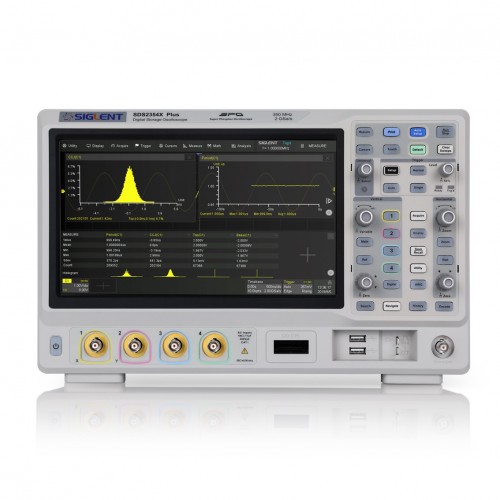

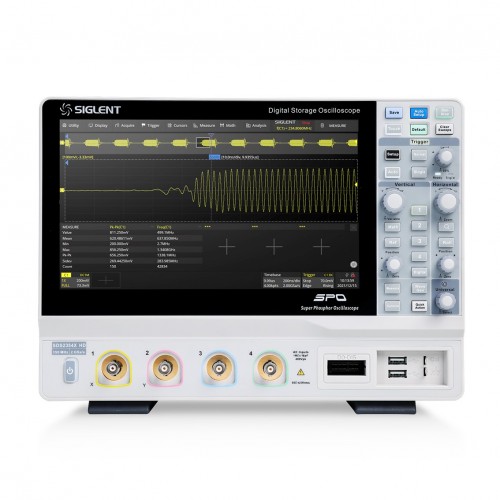

SIGLENT의 SDS2000X Plus 시리즈 디지털 스토리지 오실로스코프는 350MHz, 200MHz 및 100MHz의 대역폭으로 제공되며 최대 샘플링 속도는 2GSa/s, 최대 레코드 길이는 200Mpts/ch, 최대 4개 아날로그 채널 + 16개 디지털 채널 혼합 신호 분석 능력.

SDS2000X Plus 시리즈는 최대 120,000wfm/s(일반 모드, 시퀀스 모드에서 최대 500,000wfm/s)의 최대 파형 캡처 속도, 256레벨 강도 그레이딩 표시 기능 및 색온도 표시 모드를 갖춘 SIGLENT의 SPO 기술을 사용합니다. 또한 감도가 높고 지터가 낮은 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 가지 강력한 트리거링 모드를 지원합니다. 기록 파형 기록, 시퀀스 획득, 검색 및 탐색 기능을 통해 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. 다양한 측정 및 수학 기능, 50MHz 파형 발생기 옵션, 직렬 디코딩, 마스크 테스트, 보드 플롯 및 전력 분석도 SDS2000X Plus의 기능입니다. 10비트 수집 모드는 8비트 이상의 분해능이 필요한 애플리케이션을 만족시키는 데 도움이 됩니다.

대형 10.1인치 정전식 터치 스크린은 멀티 터치 제스처를 지원하며 원격 웹 제어, 마우스 및 외부 키보드 지원은 SDS2000X Plus의 작동 효율성을 크게 향상시킵니다.

[ 주요 특징 ]
* 최대 2GSa/s의 실시간 샘플링 속도를 갖춘 350MHz, 200MHz, 100MHz 모델. 350MHz 모델에서는 500MHz 대역폭 업그레이드 옵션을 사용할 수 있습니다.
* SPO 기술
* 최대 120,000wfm/s(일반 모드) 및 500,000wfm/s(시퀀스 모드)의 파형 캡처 속도
* 256단계 강도 그레이딩 및 색온도 표시 모드 지원
* 4개 채널 모두에 대해 최대 200Mpts/ch, 총 400Mpts의 레코드 길이
* 디지털 트리거 시스템
* 지능형 트리거: 에지, 경사, 펄스, 윈도우, 런트, 간격, 드롭아웃, 패턴 및 비디오(HDTV 지원) 트리거 영역은 고급 트리거링을 단순화하는 데 도움이 됩니다.
* 직렬 버스 트리거링 및 디코더는 I 2 C, SPI, UART, CAN, LIN(표준) 및 CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT 및 Manchester(옵션) 프로토콜을 지원합니다.
* 낮은 배경 잡음, 0.5mV/div ~ 10V/div 전압 스케일 특징
* 10비트 모드는 더 높은 해상도와 더 낮은 노이즈를 제공합니다.
* 세그먼트 수집(시퀀스) 모드는 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 90,000개)로 나누고, 적격 이벤트를 캡처하기 위해 세그먼트 간 데드 타임이 매우 짧습니다.
* 최대 90,000개의 트리거된 파형(프레임)에 대한 히스토리 파형 기록(히스토리) 기능
* 50개 이상의 매개변수에 대한 자동 측정 기능, 히스토그램 및 추세로 통계 지원
* 2개의 수학 트레이스, 2 Mpts FFT, +, -, x, ¼, d/dt, ∫dt, √, 평균, ERES 및 수식 편집기 지원
* Search, Navigate, Mask Test, Bode Plot, Power Analysis(Option), Counter 등 풍부한 데이터 처리 및 분석 기능
* 16개 디지털 채널(옵션)
* 내장형 50MHz 파형 발생기(옵션)
* 1024×600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티 터치 제스처를 지원합니다.
* 다중 인터페이스: USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/소켓), 통과/실패, 트리거 아웃
* 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령 지원
