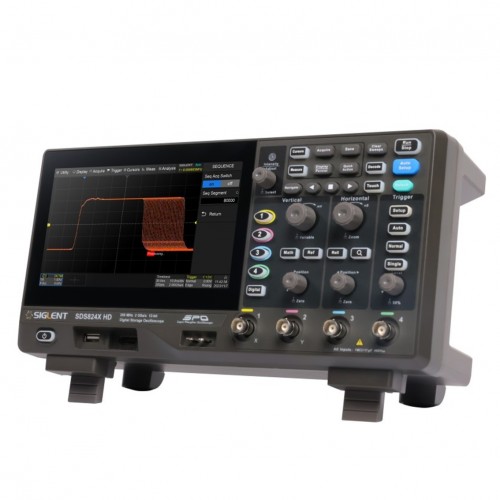

SIGLENT의 SDS800X HD 시리즈 고해상도 디지털 스토리지 오실로스코프는 2 GSa/s, 12비트 아날로그-디지털 컨버터 및 뛰어난 노이즈 플로어 성능을 갖춘 프런트 엔드를 기반으로 합니다. 200MHz, 100MHz 및 70MHz의 대역폭에서 사용할 수 있으며 최대 레코드 길이는 100Mpts이며 2/4 아날로그 채널 + 16 디지털 채널 혼합 신호 분석 기능을 표시합니다.

SDS800X HD 시리즈는 최대 120,000wfm/s(일반 모드, 시퀀스 모드에서 최대 500,000wfm/s)의 최대 파형 캡처 속도, 256레벨 강도 그레이딩 표시 기능 및 색온도 표시 모드를 갖춘 Siglent의 SPO 기술을 사용합니다. 또한 감도가 높고 지터가 낮은 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 가지 강력한 트리거링 모드를 지원합니다. 기록 파형 기록, 검색 및 탐색 기능, 마스크 테스트, 보드 플롯, 전력 분석과 같은 도구를 사용하면 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. 다양한 측정 및 연산 기능, 25MHz 임의 파형 발생기 옵션, 직렬 디코딩도 SDS800X HD의 특징입니다.

7인치 디스플레이 정전식 터치 스크린은 멀티 터치 제스처를 지원하며 사용자 친화적인 UI 디자인이 추가되어 작업 효율성을 크게 향상시킬 수 있습니다. 또한 마우스 제어와 LAN을 통한 원격 웹 제어도 지원합니다.

[ 주요 특징 ]
* 12비트 고해상도
* 최대 2GSa/s의 샘플링 속도를 갖춘 12비트 아날로그-디지털 변환기
* 200MHz 대역폭에서 70μVrms 노이즈 플로어를 갖춘 프런트 엔드
* 2/4 아날로그 채널, 최대 200MHz 대역폭
* SPO 기술
* 최대 120,000wfm/s(일반 모드) 및 500,000wfm/s(시퀀스 모드)의 파형 캡처 속도
* 256단계 강도 그레이딩 및 색온도 표시 모드 지원
* 최대 100Mpts 레코드 길이
* 디지털 트리거 시스템
* 지능형 트리거: 에지, 기울기, 펄스 폭, 창, 런트, 간격, 드롭아웃, 패턴, 비디오(HDTV 지원), 적격, N번째 에지, 지연, 설정/유지 시간.
* 직렬 버스 트리거링 및 디코더, 프로토콜 I 2 C, SPI, UART, CAN, LIN 지원
* 세그먼트 수집(시퀀스) 모드는 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 80,000개)로 나누고, 적격 이벤트를 캡처하기 위해 세그먼트 간 데드 타임이 매우 짧습니다.
* 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000 프레임입니다.

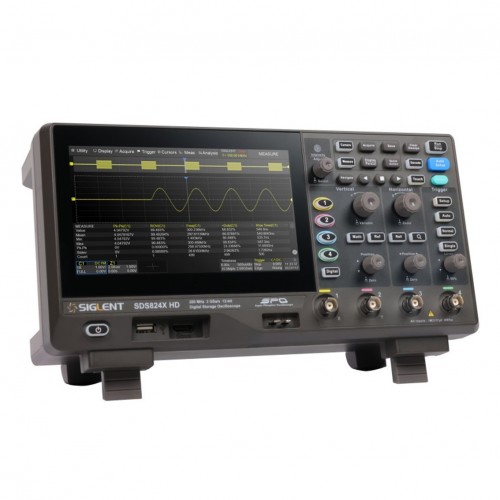

* 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 수학, 기록 및 참조 측정을 통한 통계 지원

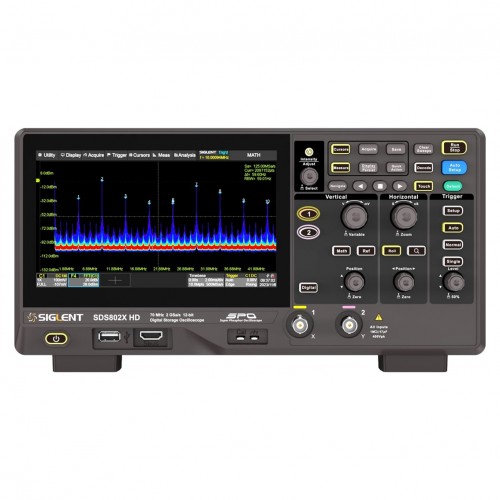

* 4개의 수학 트레이스(2 Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원

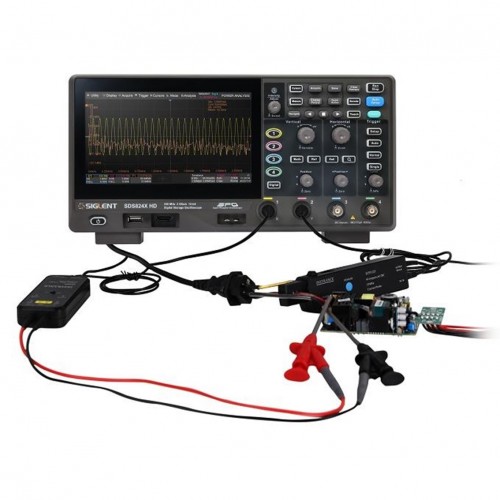

* Search, Navigate, Counter, Bode Plot, Power Analysis 등 풍부한 데이터 분석 기능
* 사용자 정의 마스크 생성을 위한 마스크 편집기 도구를 갖춘 고속 하드웨어 기반 마스크 테스트 기능
* 16개 디지털 채널(옵션)
* 25MHz 파형 발생기(옵션)
* 1024 * 600 해상도의 7인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티 터치 제스처를 지원합니다.
* 인터페이스에는 USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/소켓), 통과/실패, 트리거 아웃이 포함됩니다.
* 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다.
* 외부 마우스와 키보드를 지원합니다. NTP를 지원합니다.
