2GSa/s 실시간 샘플링 속도 및 최대 300MHz 대역폭 (2CH 모델은 단종)

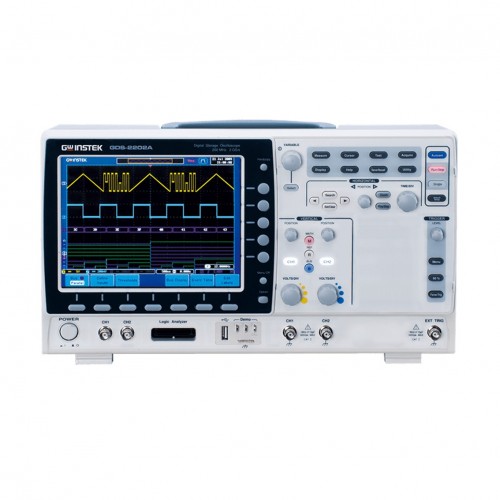

GDS-2000A 시리즈 디지털 스토리지 오실로스코프는 2채널 및 4채널 구성과 300MHz, 200MHz, 100MHz 및 70MHz를 포함한 광범위한 대역폭 선택을 제공합니다. 각 모델은 최대 2GSa/s 실시간 샘플링 속도와 100GSa/s 고속 등가 시간 샘플링 속도를 제공합니다. 8인치 800 x 600 고해상도 TFT LCD 디스플레이, 1mV/div ~ 10V/div 수직 범위 및 1ns/div ~ 100s/div 시간 기반을 갖춘 GDS-2000A 시리즈는 복잡하고 모호한 신호의 파형을 충실하게 보여줄 수 있습니다.

2메가 포인트 레코드 길이, 파형 검색 및 세그먼트 메모리 기능

GDS-2000A 시리즈는 2메가 포인트 레코드 길이와 파형 검색 및 세그먼트 메모리 기능을 표준 기능으로 제공합니다. 관심 있는 이벤트는 캡처하여 세그먼트 메모리에 저장할 수 있으며, 관찰을 위해 2048개 섹션으로 나눌 수 있고, 관련 없는 파형은 무시할 수 있습니다. 결과적으로 메모리 사용의 전반적인 효율성을 향상시킬 수 있습니다. 파형 검색 모드에서 입력 신호가 트리거된 후 GDS-2000A 시리즈는 전체 메모리 내에서 사용자 정의 검색 조건 및 임계값 레벨을 준수하는 파형 섹션을 검색하고 표시할 수 있습니다. 한편, 확대 창과 재생/일시 중지 버튼을 사용하여 표시된 전체 파형을 스크롤하면 사용자는 모든 파형을 효율적으로 빠르게 탐색할 수 있습니다.

[ 주요 특징 ]

* 300MHz/200MHz/100MHz/70MHz 대역폭, 2 또는 4 입력 채널

* 2GSa/s 실시간 샘플링 속도 및 100GSa/s 동등 시간 샘플링 속도

* 2메가 포인트 기록 길이

* 수직 범위의 1mV/div ~ 10V/div

* 1ns/div ~ 100s/div의 시간 기반 범위

* 80,000 wfm/s의 파형 업데이트 속도

* 8인치 800*600 고해상도 TFT LCD 디스플레이

* 레코드 길이의 효율성을 최적화하기 위한 내장 세그먼트 메모리 및 파형 검색 기능

* 확대 창 및 재생/일시 중지 기능으로 파형을 빠르게 탐색할 수 있습니다.

* 36가지 자동 측정 기능으로 다양한 측정 선택 가능

* 로직 분석기(MSO)를 갖춘 옵션 8 또는 16 디지털 채널

* 선택 기능 생성기

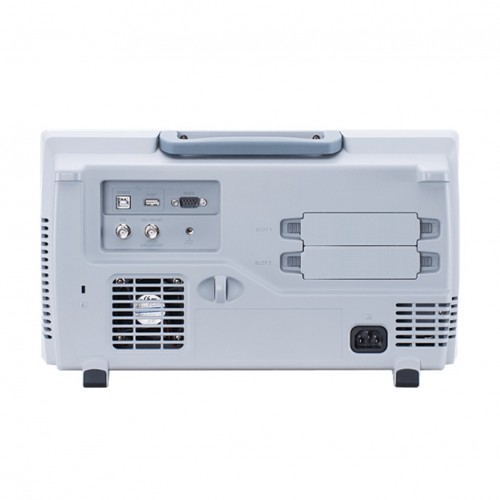

* 유연한 원격 제어 연결(표준: USB; 옵션: LAN/GPIB)

* 업그레이드 가능한 CAN/LIN 버스 분석, 고급 로직, 데이터로그, DVM 및 H 확장 기능
