UPL 시리즈는 고출력 스위칭 직류 전원으로 정격 전력은 600W~15KW입니다. UPL 시리즈는 ZVZCS PWM 기술을 채택하여 스위칭 소모를 크게 줄여 고효율 및 안정성으로 스위칭 기능을 용이하게 합니다.
UPL 시리즈는 2U/3U 19인치 표준 섀시에 내장되어 있습니다. 최대 정격 전압은 6V에서 1000V까지, 최대 정격 전류는 2A에서 1000A까지입니다. RS232 및 RS485 통신 인터페이스는 UPL 시리즈의 표준 부품으로 제작되어 디지털 제어를 위해 다양한 통신 옵션을 제공합니다.
[ 주요 특징 ]
* ZVZCS PWM 기술 채택, 고효율 및 고안정성
* 전압 및 전류에 대한 4 1/2자리 LED 디스플레이
* 최대 정격출력 600W~15KW
* 최대 정격 전압 6V ~ 1000V
* 2A에서 1000A까지의 최대 정격 전류
* 온도 조절 팬, 저소음
* 낮은 리플, 높은 안정성
* 시동 중 오버슈트 없음
* 목록 모드 기능, 자동 실행 기능
* 원격 감지 기능
* 조정 가능한 전압 상승 시간
* 사전 설정 기능, 전압 및 전류 설정(출력 단선)
* 다중 보호: OVP, OTP, UVP 및 전류 제한 보호
* 다중 프로그래밍 인터페이스: RS232 및 RS485, ModBus-RTU 명령
* 옵션 기능: 0-5V, 0-10V 또는 4-20mA 아날로그 제어 및 전압 및 전류 피드백

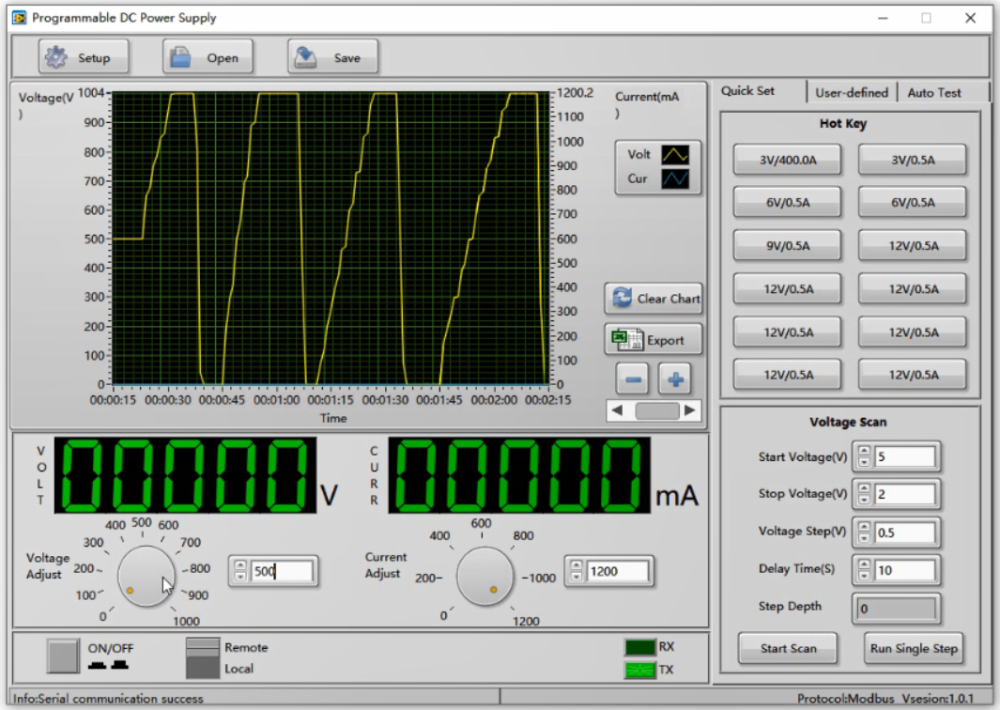

[ 무료PC 소프트웨어 ]
다중 리모컨 및 샘플링 기능: 전압 및 전류 설정, 전압 및 전류 피드백, 데이터 기록, EXCEL로 데이터 내보내기, List mode 기능, auto run 기능. 전압 상승 시간 조절 가능

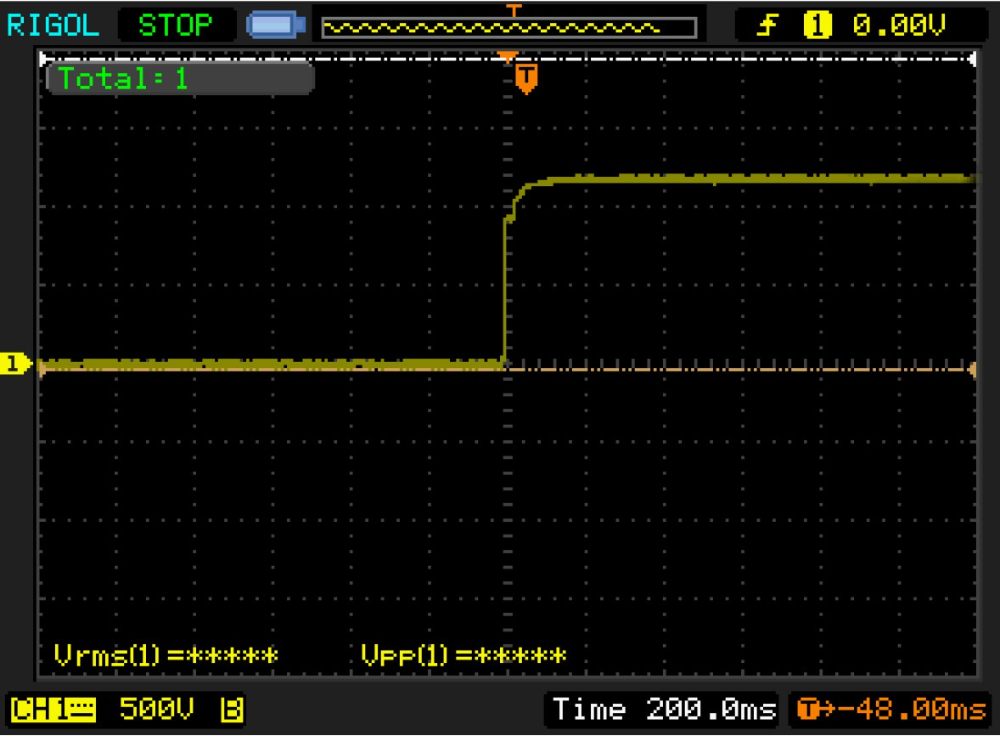

[ No overshoot ]

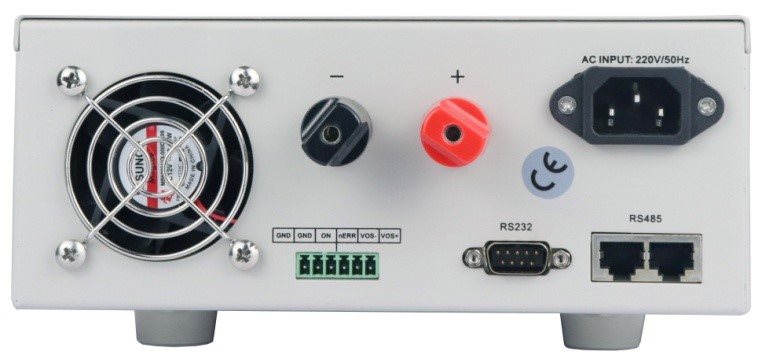

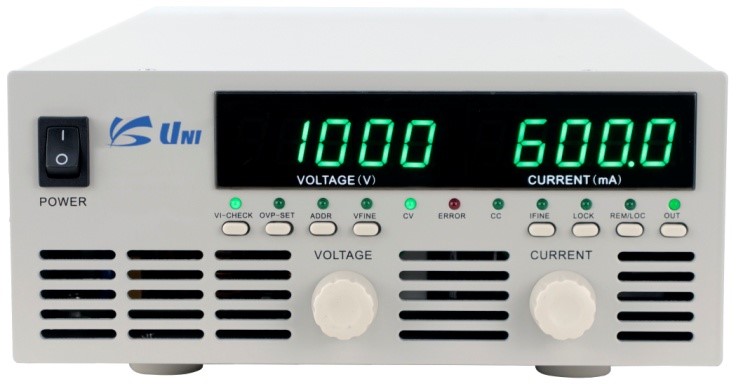

[ 1/2 2U frame for 600W~1200W ]

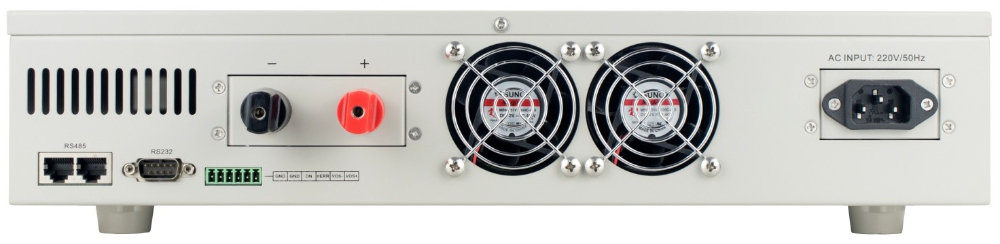

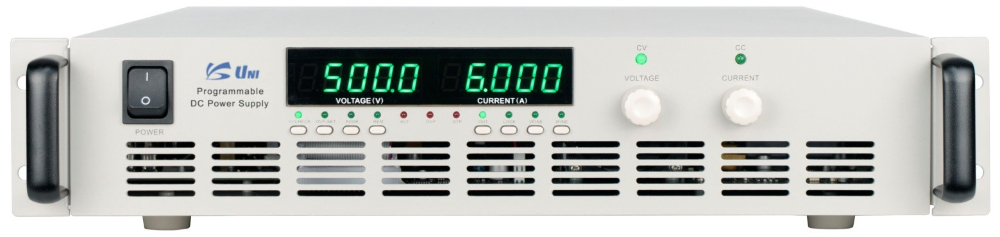

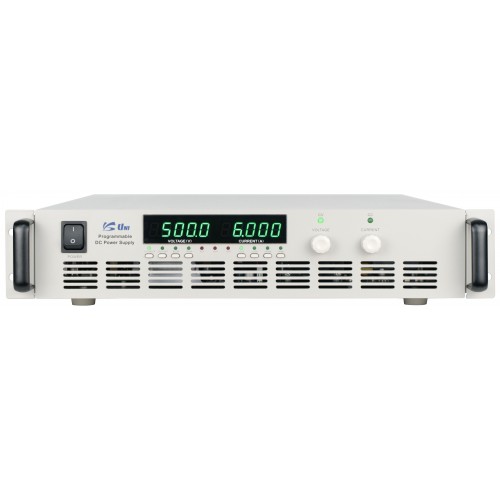

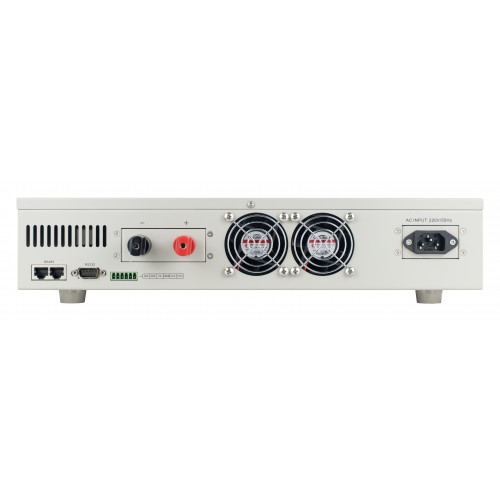

[ 2U frame for 1.2kW~5kW ]

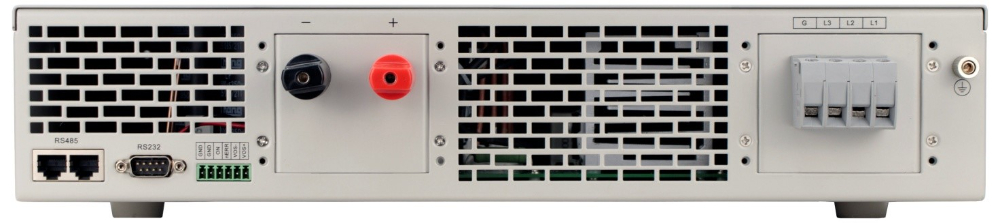

[ 380Vac input for 4kW~5kW ]

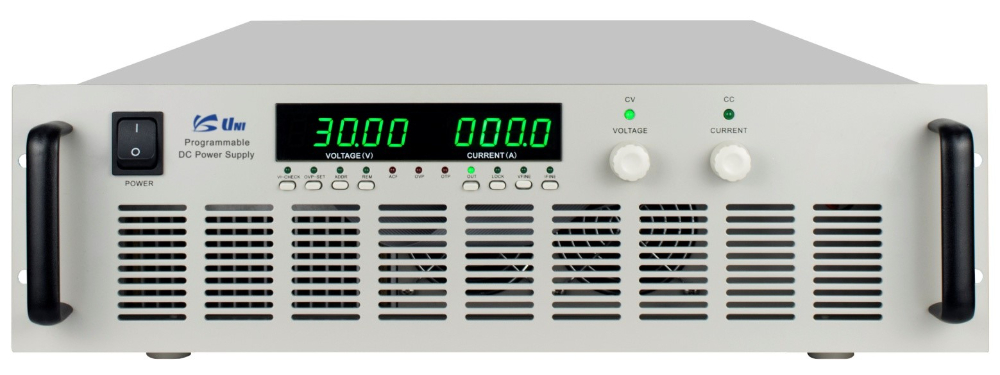

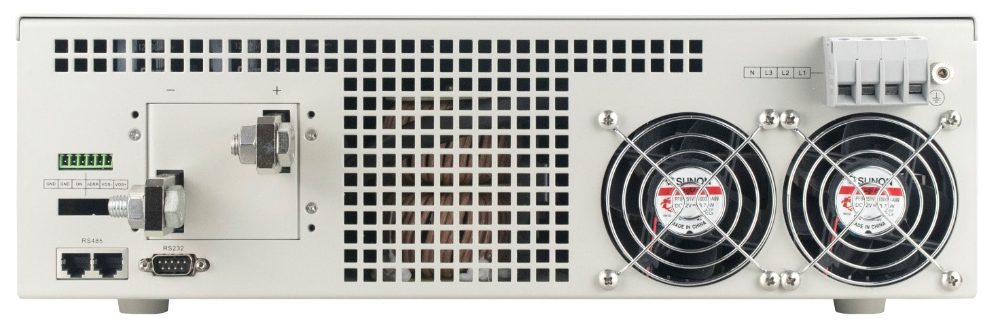

[ 3U frame for 6kW~9kW ]
[ 모델별 사양 ]
Output |
||
Rated Voltage |
DC 0~100% full range
adjustable |
|
Rated Current |
DC 0~100% full range
adjustable |
|
OVP Range |
DC 0~105% of rated voltage
adjustable |
|
Line Regulation |
CV≤0.1%+2LSB, CC≤0.2%+2LSB |
|
Load Regulation |
CV≤0.1%+2LSB, CC≤0.1%+2LSB |
|
Ripple & Noise |
≤50mV
/ 100mV /
200mV |
|
Programming |
||
Programming Resolution |
Voltage |
0.001V / 0.01V/ 0.1V |
Current |
0.001A / 0.01A/ 0.1A |
|
OVP |
0.001V / 0.01V/ 0.1V |
|
Interface |
RS232 and RS485 |
|
Commands |
ModBus-RTU |
|
Display |
||
Meter |
4
1/2 digits LED display for voltage and current |
|
Display Resolution |
Voltage |
0.001V / 0.01V/ 0.1V |
Current |
0.001A / 0.01A/ 0.1A |
|
Display Accuracy |
Voltage |
≤0.2%FS+2LSB |
Current |
≤0.5%FS+2LSB |
|
Protection |
||
Over
Voltage Protection (O.V.P.) |
Built-in
OVP protection with limit of 105% rated output voltage. The
output will be shut down when OVP is activated. |
|
Over
Temperature Protection (O.T.P.) |
Built-in
OTP protection with heat sink temperature limit of 105℃±5℃. The
output will be shut down when OTP is activated. |
|
Under
Voltage Protection (U.V.P.) |
Built-in
UVP protection with limit of 165Vac. The
output will be shut down when UVP is activated. |
|
General |
||
Cooling method |
Cooling fan |
|
Operating environment |
0℃~40℃,
10%~80%RH |
|
Storage environment |
-20℃~70℃, 10%~90%RH |
Model (600W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
||||||||||||||||||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
|||||||||||||||||||
UPL600-1H |
0~100V
