유니 - UPL2400-3H 고전력 프로그래머블 DC파워 0~300V/0~8A/2400W/단상 DC전원공급기/단상 DC전원공급기 RS232, RS485, Support ModBus-RTU commands
UPL 시리즈는 고출력 스위칭 직류 전원으로 정격 전력은 600W~15KW입니다. UPL 시리즈는 ZVZCS PWM 기술을 채택하여 스위칭 소모를 크게 줄여 고효율 및 안정성으로 스위칭 기능을 용이하게 합니다.
UPL 시리즈는 2U/3U 19인치 표준 섀시에 내장되어 있습니다. 최대 정격 전압은 6V에서 1000V까지, 최대 정격 전류는 2A에서 1000A까지입니다. RS232 및 RS485 통신 인터페이스는 UPL 시리즈의 표준 부품으로 제작되어 디지털 제어를 위해 다양한 통신 옵션을 제공합니다.
[ 주요 특징 ]
* ZVZCS PWM 기술 채택, 고효율 및 고안정성
* 전압 및 전류에 대한 4 1/2자리 LED 디스플레이
* 최대 정격출력 600W~15KW
* 최대 정격 전압 6V ~ 1000V
* 2A에서 1000A까지의 최대 정격 전류
* 온도 조절 팬, 저소음
* 낮은 리플, 높은 안정성
* 시동 중 오버슈트 없음
* 목록 모드 기능, 자동 실행 기능
* 원격 감지 기능
* 조정 가능한 전압 상승 시간
* 사전 설정 기능, 전압 및 전류 설정(출력 단선)
* 다중 보호: OVP, OTP, UVP 및 전류 제한 보호
* 다중 프로그래밍 인터페이스: RS232 및 RS485, ModBus-RTU 명령
* 옵션 기능: 0-5V, 0-10V 또는 4-20mA 아날로그 제어 및 전압 및 전류 피드백
[ 무료PC 소프트웨어 ]
다중 리모컨 및 샘플링 기능: 전압 및 전류 설정, 전압 및 전류 피드백, 데이터 기록, EXCEL로 데이터 내보내기, List mode 기능, auto run 기능. 전압 상승 시간 조절 가능
[ No overshoot ]
[ 1/2 2U frame for 600W~1200W ]

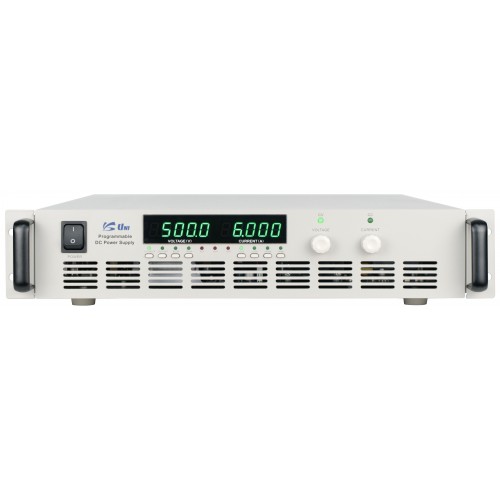

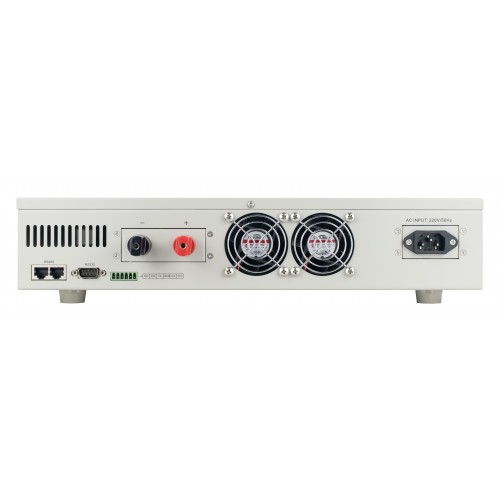

[ 2U frame for 1.2kW~5kW ]
[ 380Vac input for 4kW~5kW ]
[ 3U frame for 6kW~9kW ]
[ 모델별 사양 ]
|
Output
|
|
Rated Voltage
|
DC 0~100% full range
adjustable
|
|
Rated Current
|
DC 0~100% full range
adjustable
|
|
OVP Range
|
DC 0~105% of rated voltage
adjustable
|
|
Line Regulation
|
CV≤0.1%+2LSB, CC≤0.2%+2LSB
|
|
Load Regulation
|
CV≤0.1%+2LSB, CC≤0.1%+2LSB
|
|
Ripple & Noise
|
≤50mV
/ 100mV /
200mV
|
|
Programming
|
|
Programming Resolution
|
Voltage
|
0.001V / 0.01V/ 0.1V
|
|
Current
|
0.001A / 0.01A/ 0.1A
|
|
OVP
|
0.001V / 0.01V/ 0.1V
|
|
Interface
|
RS232 and RS485
|
|
Commands
|
ModBus-RTU
|
|
Display
|
|
Meter
|
4
1/2 digits LED display for voltage and current
|
|
Display Resolution
|
Voltage
|
0.001V / 0.01V/ 0.1V
|
|
Current
|
0.001A / 0.01A/ 0.1A
|
|
Display Accuracy
|
Voltage
|
≤0.2%FS+2LSB
|
|
Current
|
≤0.5%FS+2LSB
|
|
Protection
|
|
Over
Voltage Protection (O.V.P.)
|
Built-in
OVP protection with limit of 105% rated output voltage.
The
output will be shut down when OVP is activated.
|
|
Over
Temperature Protection (O.T.P.)
|
Built-in
OTP protection with heat sink temperature limit of 105℃±5℃.
The
output will be shut down when OTP is activated.
|
|
Under
Voltage Protection
(U.V.P.)
|
Built-in
UVP protection with limit of 165Vac.
The
output will be shut down when UVP is activated.
|
|
General
|
|
Cooling method
|
Cooling fan
|
|
Operating environment
|
0℃~40℃,
10%~80%RH
|
|
Storage environment
|
-20℃~70℃, 10%~90%RH
|
|
Model
(600W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL600-1H
|
0~100V
|
0~6A
|
0~105V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL600-150
|
0~150V
|
0~4A
|
0~157.5V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL600-2H
|
0~200V
|
0~3A
|
0~210V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL600-3H
|
0~300V
|
0~2A
|
0~315V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL600-4H
|
0~400V
|
0~1.5A
|
0~420V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL600-5H
|
0~500V
|
0~1.2A
|
0~525V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
212.5Wx88Hx340D
mm (1/2 2U)
|
|
Weight
|
Approx
5kg
|
|
AC Input
|
1φ3W (L,
N, PE), 220V±10% 47~63Hz
|
|
Model
(1200W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL1200-20S
|
0~20V
|
0~60A
|
0~21V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1200-30S
|
0~30V
|
0~40A
|
0~31.5V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1200-60S
|
0~60V
|
0~20A
|
0~63V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1200-1HS
|
0~100V
|
0~12A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL1200-120S
|
0~120V
|
0~10A
|
0~126V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL1200-150S
|
0~150V
|
0~8A
|
0~157.5V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-2HS
|
0~200V
|
0~6A
|
0~210V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-3HS
|
0~300V
|
0~4A
|
0~315V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-4HS
|
0~400V
|
0~3A
|
0~420V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-5HS
|
0~500V
|
0~2.4A
|
0~525V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-6HS
|
0~600V
|
0~2A
|
0~630V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
212.5Wx88Hx340D
mm (1/2 2U)
|
|
Weight
|
Approx
6kg
|
|
AC Input
|
1φ3W (L,
N, PE), 220V±10% 47~63Hz
|
|
Model
(1200W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL1200-6①
|
0~6V
|
0~200A
|
0~6.3V
|
≤50mV
|
0.001V
|
0.1A
|
0.001V
|
0.001V
|
0.1A
|
|
UPL1200-12①
|
0~12V
|
0~100A
|
0~12.6V
|
≤50mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL1200-15
|
0~15V
|
0~80A
|
0~15.75V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1200-20
|
0~20V
|
0~60A
|
0~21V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1200-30
|
0~30V
|
0~40A
|
0~31.5V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1200-60
|
0~60V
|
0~20A
|
0~63V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1200-1H
|
0~100V
|
0~12A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL1200-120
|
0~120V
|
0~10A
|
0~126V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL1200-150
|
0~150V
|
0~8A
|
0~157.5V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-2H
|
0~200V
|
0~6A
|
0~210V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-3H
|
0~300V
|
0~4A
|
0~315V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-4H
|
0~400V
|
0~3A
|
0~420V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-5H
|
0~500V
|
0~2.4A
|
0~525V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1200-6H
|
0~600V
|
0~2A
|
0~630V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
Current <100A: 425W×88H×463D
mm (2U)
Current ≥100A:
425W×88H×503D mm (2U-L)
|
|
Weight
|
Approx 11kg
|
|
AC
Input
|
1φ3W (L, N, PE), 220V±10% 47~63Hz
|
Remarks①: Load
Regulation: CV≤0.21%+2LSB
|
Model
(1500W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL1500-12①
|
0~12V
|
0~125A
|
0~12.6V
|
≤50mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL1500-15
|
0~15V
|
0~100A
|
0~15.75V
|
≤50mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL1500-20
|
0~20V
|
0~75A
|
0~21V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1500-30
|
0~30V
|
0~50A
|
0~31.5V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1500-60
|
0~60V
|
0~25A
|
0~63V
|
≤50mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL1500-1H
|
0~100V
|
0~15A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL1500-150
|
0~150V
|
0~10A
|
0~157.5V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL1500-2H
|
0~200V
|
0~7.5A
|
0~210V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1500-3H
|
0~300V
|
0~5A
|
0~315V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1500-4H
|
0~400V
|
0~3.75A
|
0~420V
|
≤100mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1500-5H
|
0~500V
|
0~3A
|
0~525V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL1500-6H
|
0~600V
|
0~2.5A
|
0~630V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
Current <100A: 425W×88H×463D
mm (2U)
Current ≥100A:
425W×88H×503D mm (2U-L)
|
|
Weight
|
Approx 11.5kg
|
|
AC
Input
|
1φ3W (L, N, PE), 220V±10% 47~63Hz
|
Remarks①: Load
Regulation: CV≤0.21%+2LSB
|
Model
(2400W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL2400-12
|
0~12V
|
0~200A
|
0~12.6V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL2400-20
|
0~20V
|
0~120A
|
0~21V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL2400-30
|
0~30V
|
0~80A
|
0~31.5V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL2400-40
|
0~40V
|
0~60A
|
0~42V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL2400-60
|
0~60V
|
0~40A
|
0~63V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL2400-1H
|
0~100V
|
0~24A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL2400-120
|
0~120V
|
0~20A
|
0~126V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL2400-150
|
0~150V
|
0~16A
|
0~157.5V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL2400-2H
|
0~200V
|
0~12A
|
0~210V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL2400-3H
|
0~300V
|
0~8A
|
0~315V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL2400-4H
|
0~400V
|
0~6A
|
0~420V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL2400-5H
|
0~500V
|
0~4.8A
|
0~525V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL2400-6H
|
0~600V
|
0~4A
|
0~630V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
Current <100A: 425W×88H×463D
mm (2U)
Current ≥100A:
425W×88H×503D mm (2U-L)
|
|
Weight
|
Approx 12~13kg
|
|
AC
Input
|
1φ3W (L, N, PE), 220V±10% 47~63Hz
|
Model
(3000W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL3000-15
|
0~15V
|
0~200A
|
0~15.75V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL3000-20
|
0~20V
|
0~150A
|
0~21V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL3000-30
|
0~30V
|
0~100A
|
0~31.5V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL3000-40
|
0~40V
|
0~75A
|
0~42V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL3000-50
|
0~50V
|
0~60A
|
0~52.5V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL3000-60
|
0~60V
|
0~50A
|
0~63V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL3000-1H
|
0~100V
|
0~30A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL3000-120
|
0~120V
|
0~25A
|
0~126V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL3000-150
|
0~150V
|
0~20A
|
0~157.5V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL3000-2H
|
0~200V
|
0~15A
|
0~210V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL3000-3H
|
0~300V
|
0~10A
|
0~315V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL3000-4H
|
0~400V
|
0~7.5A
|
0~420V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL3000-5H
|
0~500V
|
0~6A
|
0~525V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL3000-6H
|
0~600V
|
0~5A
|
0~630V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
Current
<100A: 425W×88H×463D mm (2U)
Current ≥100A:
425W×88H×503D mm (2U-L)
|
|
Weight
|
Approx 12~14kg
|
|
AC
Input
|
1φ3W (L, N, PE), 220V±10% 47~63Hz
|
Model
(4000W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL4000-20
|
0~20V
|
0~200A
|
0~21V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL4000-30
|
0~30V
|
0~133A
|
0~31.5V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL4000-40
|
0~40V
|
0~100A
|
0~42V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL4000-60
|
0~60V
|
0~67A
|
0~63V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL4000-1H
|
0~100V
|
0~40A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL4000-150
|
0~150V
|
0~26.7A
|
0~157.5V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL4000-2H
|
0~200V
|
0~20A
|
0~210V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL4000-3H
|
0~300V
|
0~13.3A
|
0~315V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL4000-4H
|
0~400V
|
0~10A
|
0~420V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL4000-5H
|
0~500V
|
0~8A
|
0~525V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
UPL4000-6H
|
0~600V
|
0~6.7A
|
0~630V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
425W×88H×503D
mm (2U-L)
|
|
Weight
|
Approx
16kg
|
|
AC Input
|
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz
|
|
Model
(5000W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL5000-20
|
0~20V
|
0~250A
|
0~21V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL5000-30
|
0~30V
|
0~167A
|
0~31.5V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL5000-40
|
0~40V
|
0~125A
|
0~42V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL5000-60
|
0~60V
|
0~83A
|
0~63V
|
≤100mV
|
0.01V
|
0.01A
|
0.01V
|
0.01V
|
0.01A
|
|
UPL5000-1H
|
0~100V
|
0~50A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL5000-150
|
0~150V
|
0~33.3A
|
0~157.5V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL5000-2H
|
0~200V
|
0~25A
|
0~210V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL5000-3H
|
0~300V
|
0~16.7A
|
0~315V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL5000-4H
|
0~400V
|
0~12.5A
|
0~420V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL5000-5H
|
0~500V
|
0~10A
|
0~525V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL5000-6H
|
0~600V
|
0~8.3A
|
0~630V
|
≤200mV
|
0.1V
|
0.001A
|
0.1V
|
0.1V
|
0.001A
|
|
Dimensions
|
425W×88H×503D
mm (2U-L)
|
|
Weight
|
Approx
16kg
|
|
AC Input
|
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz
|
Model
(6000W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL6000-20
|
0~20V
|
0~300A
|
0~21V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL6000-30
|
0~30V
|
0~200A
|
0~31.5V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL6000-40
|
0~40V
|
0~150A
|
0~42V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL6000-60
|
0~60V
|
0~100A
|
0~63V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL6000-1H
|
0~100V
|
0~60A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-120
|
0~120V
|
0~50A
|
0~126V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-150
|
0~150V
|
0~40A
|
0~157.5V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-2H
|
0~200V
|
0~30A
|
0~210V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-3H
|
0~300V
|
0~20A
|
0~315V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-4H
|
0~400V
|
0~15A
|
0~420V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-5H
|
0~500V
|
0~12A
|
0~525V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-6H
|
0~600V
|
0~10A
|
0~630V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-2H
|
0~200V
|
0~30A
|
0~210V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-3H
|
0~300V
|
0~20A
|
0~315V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-4H
|
0~400V
|
0~15A
|
0~420V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-5H
|
0~500V
|
0~12A
|
0~525V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL6000-6H
|
0~600V
|
0~10A
|
0~630V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
Dimensions
|
482.6Wx132.5Hx533D
mm (3U)
|
|
Weight
|
Approx
20~21kg
|
|
AC Input
|
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz
|
|
Model
(8000W)
|
Rated Output
|
Voltage Ripple
|
Programming Resolution
|
Display Resolution
|
|
V
|
A
|
OVP
|
V
|
A
|
OVP
|
V
|
A
|
|
UPL8000-40
|
0~40V
|
0~200A
|
0~42V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL8000-50
|
0~50V
|
0~160A
|
0~55V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL8000-60
|
0~60V
|
0~133A
|
0~63V
|
≤100mV
|
0.01V
|
0.1A
|
0.01V
|
0.01V
|
0.1A
|
|
UPL8000-1H
|
0~100V
|
0~80A
|
0~105V
|
≤100mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
0.01A
|
|
UPL8000-150
|
0~150V
|
0~53A
|
0~157.5V
|
≤200mV
|
0.1V
|
0.01A
|
0.1V
|
0.1V
|
사용후기
배송정보
|
배송 기간
|
㈜알앤디테크의 모든 상품은 평균 발송일을 명시하고 있습니다.
평균배송일 : 각 제품의 상품 페이지의 평균 발송일 또는 장바구니에서 확인 토/일요일, 휴일은 제외, 산간/도서지역 및 사서함 주소는 2~3일 추가 소요
* 일부 상품의 경우 재고 보유 상황에 따라서 평균 발송일이 다소 차이가 발생될 수 있습니다.
다품종으로 주문을 하신 경우 상품의 평균 발송일이 가장 늦은 상품의 발송일에 일괄 발송됩니다.
(발송 예정일은 근무 영업일 기준 평균 소요일 입니다. 토요일,일요일,공휴일은 제외 됩니다. )
|
|
배송 요금
|
구입금액(공급가 기준) 10만원 이상 구매시 배송료 무료 (택배) / 구입금액 10만원 이하 구매시 택배비(무게,크기, 도선료/지역별 차등)가 추가됩니다.
해외주문수입상품도 추가 부담없이 위와 동일한 조건으로 배송합니다.
|
|
배송 방법
|
로젠택배 |
상품발송 후 평균 2~3일내 수령 가능하며 택배사의 사정에 따라 다소 지연될 수 있습니다.
로젠택배 배송조회 : 온라인조회 및 전국공통 국번없이 1588-9988 |
| 퀵서비스 |
구매자 부담(착볼)이며, 서울 전지역과 경기 일부 지역에서 가능한 서비스입니다.가능 여부는 주문 후 고객센터로 전화 (02-586-8111) 연락주세요. |
|
기타
|
주의사항
제품의 이미지는 단순 참조용입니다. 판단이 어려우시 경우 고객센터 게시판으로 사전 문의하시기 바랍니다.
전자, 기계부품등 알앤디테크 쇼핑몰 제품의 경우 제품특성상 대표이미지를 사용하는 경우가 많습니다.
주문시 제품 품명과 제조사에서 제공하는 최신 데이터시트를 반드시 확인 하시고 주문하시기 바랍니다.
이미지 오류로 인한 주문 취소 및 반품, 교환은 불가능합니다.
|
교환/반품
|
주문/반품/교환시
주의사항
|
.제품 특성상 고객님께서 품명과 데이터시트를 정확히 확인하시고 주문하셔야 합니다.
(전자부품 및 기계부품, 모듈, 전선, 엔클로저 등의 사진이나 설명은 단순 참고용입니다.)
단순변심에 의한 반품, 교환/BOX에 따른 택배비는 고객님 부담입니다.
배송박스가 훼손되거나 제품이 파손된 경우 제품을 바로 확인하고 이상이 발견되면 배송한 택배기사에게 즉시 알리시고, 사진(파손부분과 송장부분)을 찍어서
고객센터로 보내주세요.
반품 및 교환지 주소 : 서울시 송파구 송파대로 55, 서울복합물류 F동 303호
|
|
교환안내
|
단순변심, 주문오류 등에 의한 교환은 상품수령일로부터 7일 이내에 미개봉/미사용(미설치)된 제품에 한하여 교환이 가능합니다.
고객 변심으로 인한 배송비는 고객 부담 입니다.
|
|
반품안내
|
배달된 상품이 파손되었거나 기능상 불량, 하자가 있을 경우 상품수령일로부터 7일 이내에 고객센터로 접수해주시기 바랍니다.
고객 변심으로 인한 반품의 경우 왕복 택배비는 고객 부담 입니다.
|
|
반품/교환 불가사유
|
고객님의 책임 사유로 인한 하자
제품 또는 원박스(브랜드박스)의 오염, 박스의 봉인스티커 제거, 제품의 사용, 액세서리 분실 등의 상품가치가 훼손 된 경우
단순변심으로 인한 요청일이 상품수령 후 7일을 경과한 경우시간이 경과되어 재판매가 곤란할 정도로 상품의 가치가 상실된 경우
전자부품 및 각종 부품, 개발보드 등과 조립(납땜 등)제품은 고객이 제품을 사용(박스의 봉인스티커 훼손) 또는 조립/해체(제품의 봉인스티커 훼손) 후 하자 발생 한 경우
제품 박스도 제품의 일부분으로, 제품 박스를 훼손하시면 판매자는 해당 제품을 폐기해야 하므로 박스 개봉시에는 주의해 주시기 바라며, 개봉 후에는 교환 및 반품이 불가능 합니다.
|
|
|
|
|
LOGIN
주문내역
CART(0)
자료실
고객센터
