UPL 시리즈는 고출력 스위칭 직류 전원으로 정격 전력은 600W~15KW입니다. UPL 시리즈는 ZVZCS PWM 기술을 채택하여 스위칭 소모를 크게 줄여 고효율 및 안정성으로 스위칭 기능을 용이하게 합니다.
UPL 시리즈는 2U/3U 19인치 표준 섀시에 내장되어 있습니다. 최대 정격 전압은 6V에서 1000V까지, 최대 정격 전류는 2A에서 1000A까지입니다. RS232 및 RS485 통신 인터페이스는 UPL 시리즈의 표준 부품으로 제작되어 디지털 제어를 위해 다양한 통신 옵션을 제공합니다.
[ 주요 특징 ]
* ZVZCS PWM 기술 채택, 고효율 및 고안정성
* 전압 및 전류에 대한 4 1/2자리 LED 디스플레이
* 최대 정격출력 600W~15KW
* 최대 정격 전압 6V ~ 1000V
* 2A에서 1000A까지의 최대 정격 전류
* 온도 조절 팬, 저소음
* 낮은 리플, 높은 안정성
* 시동 중 오버슈트 없음
* 목록 모드 기능, 자동 실행 기능
* 원격 감지 기능
* 조정 가능한 전압 상승 시간
* 사전 설정 기능, 전압 및 전류 설정(출력 단선)
* 다중 보호: OVP, OTP, UVP 및 전류 제한 보호
* 다중 프로그래밍 인터페이스: RS232 및 RS485, ModBus-RTU 명령
* 옵션 기능: 0-5V, 0-10V 또는 4-20mA 아날로그 제어 및 전압 및 전류 피드백
[ 무료PC 소프트웨어 ]
다중 리모컨 및 샘플링 기능: 전압 및 전류 설정, 전압 및 전류 피드백, 데이터 기록, EXCEL로 데이터 내보내기, List mode 기능, auto run 기능. 전압 상승 시간 조절 가능
[ No overshoot ]
[ 1/2 2U frame for 600W~1200W ]

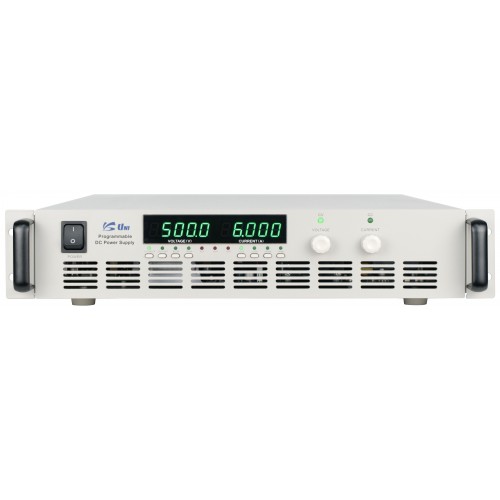

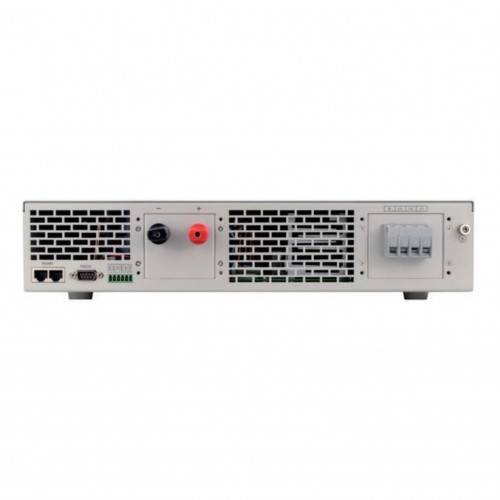

[ 2U frame for 1.2kW~5kW ]
[ 380Vac input for 4kW~5kW ]

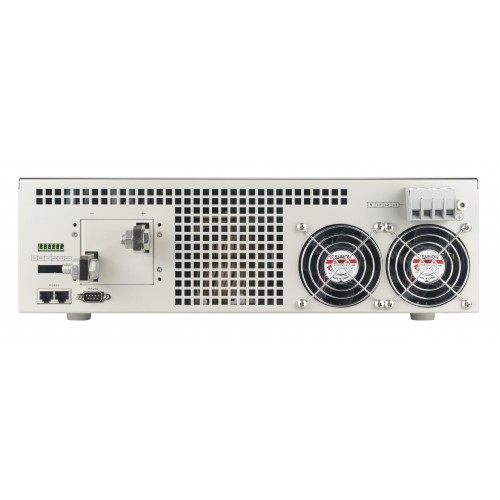

[ 3U frame for 6kW~9kW ]
[ 모델별 사양 ]
Output |
||
Rated Voltage |
DC 0~100% full range
adjustable |
|
Rated Current |
DC 0~100% full range
adjustable |
|
OVP Range |
DC 0~105% of rated voltage
adjustable |
|
Line Regulation |
CV≤0.1%+2LSB, CC≤0.2%+2LSB |
|
Load Regulation |
CV≤0.1%+2LSB, CC≤0.1%+2LSB |
|
Ripple & Noise |
≤50mV
/ 100mV /
200mV |
|
Programming |
||
Programming Resolution |
Voltage |
0.001V / 0.01V/ 0.1V |
Current |
0.001A / 0.01A/ 0.1A |
|
OVP |
0.001V / 0.01V/ 0.1V |
|
Interface |
RS232 and RS485 |
|
Commands |
ModBus-RTU |
|
Display |
||
Meter |
4
1/2 digits LED display for voltage and current |
|
Display Resolution |
Voltage |
0.001V / 0.01V/ 0.1V |
Current |
0.001A / 0.01A/ 0.1A |
|
Display Accuracy |
Voltage |
≤0.2%FS+2LSB |
Current |
≤0.5%FS+2LSB |
|
Protection |
||
Over
Voltage Protection (O.V.P.) |
Built-in
OVP protection with limit of 105% rated output voltage. The
output will be shut down when OVP is activated. |
|
Over
Temperature Protection (O.T.P.) |
Built-in
OTP protection with heat sink temperature limit of 105℃±5℃. The
output will be shut down when OTP is activated. |
|
Under
Voltage Protection (U.V.P.) |
Built-in
UVP protection with limit of 165Vac. The
output will be shut down when UVP is activated. |
|
General |
||
Cooling method |
Cooling fan |
|
Operating environment |
0℃~40℃,
10%~80%RH |
|
Storage environment |
-20℃~70℃, 10%~90%RH |
Model (600W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL600-1H |
0~100V |
0~6A |
0~105V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL600-150 |
0~150V |
0~4A |
0~157.5V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL600-2H |
0~200V |
0~3A |
0~210V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL600-3H |
0~300V |
0~2A |
0~315V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL600-4H |
0~400V |
0~1.5A |
0~420V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL600-5H |
0~500V |
0~1.2A |
0~525V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
212.5Wx88Hx340D
mm (1/2 2U) |
||||||||
Weight |
Approx
5kg |
||||||||
AC Input |
1φ3W (L,
N, PE), 220V±10% 47~63Hz |
Model (1200W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL1200-20S |
0~20V |
0~60A |
0~21V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1200-30S |
0~30V |
0~40A |
0~31.5V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1200-60S |
0~60V |
0~20A |
0~63V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1200-1HS |
0~100V |
0~12A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL1200-120S |
0~120V |
0~10A |
0~126V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL1200-150S |
0~150V |
0~8A |
0~157.5V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-2HS |
0~200V |
0~6A |
0~210V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-3HS |
0~300V |
0~4A |
0~315V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-4HS |
0~400V |
0~3A |
0~420V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-5HS |
0~500V |
0~2.4A |
0~525V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-6HS |
0~600V |
0~2A |
0~630V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
212.5Wx88Hx340D
mm (1/2 2U) |
||||||||
Weight |
Approx
6kg |
||||||||
AC Input |
1φ3W (L,
N, PE), 220V±10% 47~63Hz |
Model (1200W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL1200-6① |
0~6V |
0~200A |
0~6.3V |
≤50mV |
0.001V |
0.1A |
0.001V |
0.001V |
0.1A |
UPL1200-12① |
0~12V |
0~100A |
0~12.6V |
≤50mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL1200-15 |
0~15V |
0~80A |
0~15.75V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1200-20 |
0~20V |
0~60A |
0~21V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1200-30 |
0~30V |
0~40A |
0~31.5V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1200-60 |
0~60V |
0~20A |
0~63V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1200-1H |
0~100V |
0~12A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL1200-120 |
0~120V |
0~10A |
0~126V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.01A |
UPL1200-150 |
0~150V |
0~8A |
0~157.5V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-2H |
0~200V |
0~6A |
0~210V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-3H |
0~300V |
0~4A |
0~315V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-4H |
0~400V |
0~3A |
0~420V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-5H |
0~500V |
0~2.4A |
0~525V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1200-6H |
0~600V |
0~2A |
0~630V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
Current <100A: 425W×88H×463D
mm (2U) Current ≥100A:
425W×88H×503D mm (2U-L) |
||||||||
Weight |
Approx 11kg |
||||||||
AC
Input |
1φ3W (L, N, PE), 220V±10% 47~63Hz |
Remarks①: Load
Regulation: CV≤0.21%+2LSB
Model (1500W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL1500-12① |
0~12V |
0~125A |
0~12.6V |
≤50mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL1500-15 |
0~15V |
0~100A |
0~15.75V |
≤50mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL1500-20 |
0~20V |
0~75A |
0~21V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1500-30 |
0~30V |
0~50A |
0~31.5V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1500-60 |
0~60V |
0~25A |
0~63V |
≤50mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL1500-1H |
0~100V |
0~15A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL1500-150 |
0~150V |
0~10A |
0~157.5V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL1500-2H |
0~200V |
0~7.5A |
0~210V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1500-3H |
0~300V |
0~5A |
0~315V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1500-4H |
0~400V |
0~3.75A |
0~420V |
≤100mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1500-5H |
0~500V |
0~3A |
0~525V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL1500-6H |
0~600V |
0~2.5A |
0~630V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
Current <100A: 425W×88H×463D
mm (2U) Current ≥100A:
425W×88H×503D mm (2U-L) |
||||||||
Weight |
Approx 11.5kg |
||||||||
AC
Input |
1φ3W (L, N, PE), 220V±10% 47~63Hz |
Remarks①: Load
Regulation: CV≤0.21%+2LSB
Model (2400W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL2400-12 |
0~12V |
0~200A |
0~12.6V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL2400-20 |
0~20V |
0~120A |
0~21V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL2400-30 |
0~30V |
0~80A |
0~31.5V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL2400-40 |
0~40V |
0~60A |
0~42V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL2400-60 |
0~60V |
0~40A |
0~63V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL2400-1H |
0~100V |
0~24A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL2400-120 |
0~120V |
0~20A |
0~126V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL2400-150 |
0~150V |
0~16A |
0~157.5V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL2400-2H |
0~200V |
0~12A |
0~210V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL2400-3H |
0~300V |
0~8A |
0~315V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL2400-4H |
0~400V |
0~6A |
0~420V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL2400-5H |
0~500V |
0~4.8A |
0~525V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL2400-6H |
0~600V |
0~4A |
0~630V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
Current <100A: 425W×88H×463D
mm (2U) Current ≥100A:
425W×88H×503D mm (2U-L) |
||||||||
Weight |
Approx 12~13kg |
||||||||
AC
Input |
1φ3W (L, N, PE), 220V±10% 47~63Hz |
Model (3000W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL3000-15 |
0~15V |
0~200A |
0~15.75V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL3000-20 |
0~20V |
0~150A |
0~21V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL3000-30 |
0~30V |
0~100A |
0~31.5V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL3000-40 |
0~40V |
0~75A |
0~42V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL3000-50 |
0~50V |
0~60A |
0~52.5V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL3000-60 |
0~60V |
0~50A |
0~63V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL3000-1H |
0~100V |
0~30A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL3000-120 |
0~120V |
0~25A |
0~126V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL3000-150 |
0~150V |
0~20A |
0~157.5V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL3000-2H |
0~200V |
0~15A |
0~210V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL3000-3H |
0~300V |
0~10A |
0~315V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL3000-4H |
0~400V |
0~7.5A |
0~420V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL3000-5H |
0~500V |
0~6A |
0~525V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL3000-6H |
0~600V |
0~5A |
0~630V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
Current
<100A: 425W×88H×463D mm (2U) Current ≥100A:
425W×88H×503D mm (2U-L) |
||||||||
Weight |
Approx 12~14kg |
||||||||
AC
Input |
1φ3W (L, N, PE), 220V±10% 47~63Hz |
Model (4000W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL4000-20 |
0~20V |
0~200A |
0~21V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL4000-30 |
0~30V |
0~133A |
0~31.5V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL4000-40 |
0~40V |
0~100A |
0~42V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL4000-60 |
0~60V |
0~67A |
0~63V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL4000-1H |
0~100V |
0~40A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL4000-150 |
0~150V |
0~26.7A |
0~157.5V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL4000-2H |
0~200V |
0~20A |
0~210V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL4000-3H |
0~300V |
0~13.3A |
0~315V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL4000-4H |
0~400V |
0~10A |
0~420V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL4000-5H |
0~500V |
0~8A |
0~525V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
UPL4000-6H |
0~600V |
0~6.7A |
0~630V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
425W×88H×503D
mm (2U-L) |
||||||||
Weight |
Approx
16kg |
||||||||
AC Input |
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz |
Model (5000W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL5000-20 |
0~20V |
0~250A |
0~21V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL5000-30 |
0~30V |
0~167A |
0~31.5V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL5000-40 |
0~40V |
0~125A |
0~42V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL5000-60 |
0~60V |
0~83A |
0~63V |
≤100mV |
0.01V |
0.01A |
0.01V |
0.01V |
0.01A |
UPL5000-1H |
0~100V |
0~50A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL5000-150 |
0~150V |
0~33.3A |
0~157.5V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL5000-2H |
0~200V |
0~25A |
0~210V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL5000-3H |
0~300V |
0~16.7A |
0~315V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL5000-4H |
0~400V |
0~12.5A |
0~420V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL5000-5H |
0~500V |
0~10A |
0~525V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL5000-6H |
0~600V |
0~8.3A |
0~630V |
≤200mV |
0.1V |
0.001A |
0.1V |
0.1V |
0.001A |
Dimensions |
425W×88H×503D
mm (2U-L) |
||||||||
Weight |
Approx
16kg |
||||||||
AC Input |
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz |
Model (6000W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL6000-20 |
0~20V |
0~300A |
0~21V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL6000-30 |
0~30V |
0~200A |
0~31.5V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL6000-40 |
0~40V |
0~150A |
0~42V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL6000-60 |
0~60V |
0~100A |
0~63V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL6000-1H |
0~100V |
0~60A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-120 |
0~120V |
0~50A |
0~126V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-150 |
0~150V |
0~40A |
0~157.5V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-2H |
0~200V |
0~30A |
0~210V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-3H |
0~300V |
0~20A |
0~315V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-4H |
0~400V |
0~15A |
0~420V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-5H |
0~500V |
0~12A |
0~525V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-6H |
0~600V |
0~10A |
0~630V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-2H |
0~200V |
0~30A |
0~210V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-3H |
0~300V |
0~20A |
0~315V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-4H |
0~400V |
0~15A |
0~420V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-5H |
0~500V |
0~12A |
0~525V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL6000-6H |
0~600V |
0~10A |
0~630V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
Dimensions |
482.6Wx132.5Hx533D
mm (3U) |
||||||||
Weight |
Approx
20~21kg |
||||||||
AC Input |
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz |
Model (8000W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL8000-40 |
0~40V |
0~200A |
0~42V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL8000-50 |
0~50V |
0~160A |
0~55V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL8000-60 |
0~60V |
0~133A |
0~63V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL8000-1H |
0~100V |
0~80A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL8000-150 |
0~150V |
0~53A |
0~157.5V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL8000-2H |
0~200V |
0~40A |
0~210V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL8000-3H |
0~300V |
0~26.7A |
0~315V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL8000-4H |
0~400V |
0~20A |
0~420V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL8000-5H |
0~500V |
0~16A |
0~525V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL8000-6H |
0~600V |
0~13.3A |
0~630V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL8000-8H |
0~800V |
0~10A |
0~840V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
Dimensions |
482.6Wx132.5Hx533D
mm (3U) |
||||||||
Weight |
Approx
22kg |
||||||||
AC Input |
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz |
Model (9000W) |
Rated Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPL9000-40 |
0~40V |
0~225A |
0~42V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL9000-60 |
0~60V |
0~150A |
0~63V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL9000-90 |
0~90V |
0~100A |
0~94.5V |
≤100mV |
0.01V |
0.1A |
0.01V |
0.01V |
0.1A |
UPL9000-1H |
0~100V |
0~90A |
0~105V |
≤100mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL9000-120 |
0~120V |
0~75A |
0~126V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL9000-150 |
0~150V |
0~60A |
0~157.5V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL9000-2H |
0~200V |
0~45A |
0~210V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL9000-3H |
0~300V |
0~30A |
0~315V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL9000-4H |
0~400V |
0~22.5A |
0~420V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL9000-5H |
0~500V |
0~18A |
0~525V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
UPL9000-6H |
0~600V |
0~15A |
0~630V |
≤200mV |
0.1V |
0.01A |
0.1V |
0.1V |
0.01A |
Dimensions |
482.6Wx132.5Hx533D
mm (3U) |
||||||||
Weight |
Approx
25kg |
||||||||
AC Input |
3φ4W(L1, L2, L3, PE), 380V±10% 47~63Hz |
* 제품 개선을 목적으로 사전 공지 없이 사양이 변경될 수 있습니다.
사용후기가 없습니다.
상품문의가 없습니다.
배송 기간 |
㈜알앤디테크의 모든 상품은 평균 발송일을 명시하고 있습니다. 평균배송일 : 각 제품의 상품 페이지의 평균 발송일 또는 장바구니에서 확인 토/일요일, 휴일은 제외, 산간/도서지역 및 사서함 주소는 2~3일 추가 소요 * 일부 상품의 경우 재고 보유 상황에 따라서 평균 발송일이 다소 차이가 발생될 수 있습니다. 다품종으로 주문을 하신 경우 상품의 평균 발송일이 가장 늦은 상품의 발송일에 일괄 발송됩니다. (발송 예정일은 근무 영업일 기준 평균 소요일 입니다. 토요일,일요일,공휴일은 제외 됩니다. ) |
|
배송 요금 |
구입금액(공급가 기준) 10만원 이상 구매시 배송료 무료 (택배) / 구입금액 10만원 이하 구매시 택배비(무게,크기, 도선료/지역별 차등)가 추가됩니다. 해외주문수입상품도 추가 부담없이 위와 동일한 조건으로 배송합니다. |
|
배송 방법 |
로젠택배 |
상품발송 후 평균 2~3일내 수령 가능하며 택배사의 사정에 따라 다소 지연될 수 있습니다. 로젠택배 배송조회 : 온라인조회 및 전국공통 국번없이 1588-9988 |
퀵서비스 | 구매자 부담(착볼)이며, 서울 전지역과 경기 일부 지역에서 가능한 서비스입니다.가능 여부는 주문 후 고객센터로 전화 (02-586-8111) 연락주세요. | |
기타 |
주의사항 제품의 이미지는 단순 참조용입니다. 판단이 어려우시 경우 고객센터 게시판으로 사전 문의하시기 바랍니다.
전자, 기계부품등 알앤디테크 쇼핑몰 제품의 경우 제품특성상 대표이미지를 사용하는 경우가 많습니다. 이미지 오류로 인한 주문 취소 및 반품, 교환은 불가능합니다.
|
주문/반품/교환시 주의사항 |
.제품 특성상 고객님께서 품명과 데이터시트를 정확히 확인하시고 주문하셔야 합니다. (전자부품 및 기계부품, 모듈, 전선, 엔클로저 등의 사진이나 설명은 단순 참고용입니다.)
단순변심에 의한 반품, 교환/BOX에 따른 택배비는 고객님 부담입니다.
배송박스가 훼손되거나 제품이 파손된 경우 제품을 바로 확인하고 이상이 발견되면 배송한 택배기사에게 즉시 알리시고, 사진(파손부분과 송장부분)을 찍어서 반품 및 교환지 주소 : 서울시 송파구 송파대로 55, 서울복합물류 F동 303호 |
|
교환안내 |
단순변심, 주문오류 등에 의한 교환은 상품수령일로부터 7일 이내에 미개봉/미사용(미설치)된 제품에 한하여 교환이 가능합니다. 고객 변심으로 인한 배송비는 고객 부담 입니다. |
|
반품안내 |
배달된 상품이 파손되었거나 기능상 불량, 하자가 있을 경우 상품수령일로부터 7일 이내에 고객센터로 접수해주시기 바랍니다. 고객 변심으로 인한 반품의 경우 왕복 택배비는 고객 부담 입니다. |
|
반품/교환 불가사유 |
고객님의 책임 사유로 인한 하자 제품 또는 원박스(브랜드박스)의 오염, 박스의 봉인스티커 제거, 제품의 사용, 액세서리 분실 등의 상품가치가 훼손 된 경우 단순변심으로 인한 요청일이 상품수령 후 7일을 경과한 경우시간이 경과되어 재판매가 곤란할 정도로 상품의 가치가 상실된 경우 전자부품 및 각종 부품, 개발보드 등과 조립(납땜 등)제품은 고객이 제품을 사용(박스의 봉인스티커 훼손) 또는 조립/해체(제품의 봉인스티커 훼손) 후 하자 발생 한 경우 제품 박스도 제품의 일부분으로, 제품 박스를 훼손하시면 판매자는 해당 제품을 폐기해야 하므로 박스 개봉시에는 주의해 주시기 바라며, 개봉 후에는 교환 및 반품이 불가능 합니다. |
|
|
