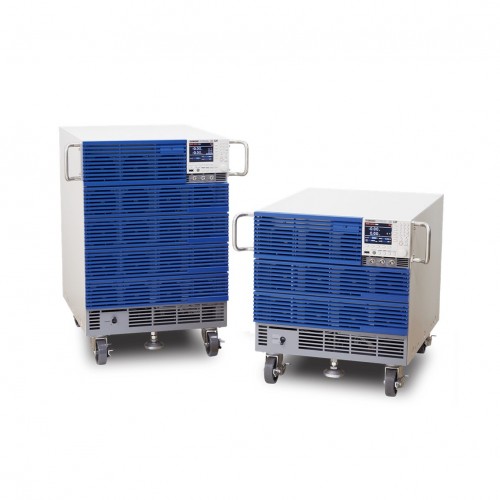

[ KIKUSUI ] PLZ15005W SR 다기능 DC전자로드 1~150V/0~2160A/15.6kW DC전자부하 요약정보 및 구매

키쿠수이 - PLZ15005W SR 다기능 DC전자로드 1~150V/0~2160A/15.6kW DC전자부하
SNS 공유 네이버블로그 공유 추천하기

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 KIKUSUI
모델 PLZ15005W SR
소비자가 72,050,000 (VAT 별도)
할인가격 68,447,500 (VAT 별도)
납기 전화문의
배송비결제 주문시 결제
포인트 0점

선택된 옵션

찜하기
※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

상품 정보

상품 기본설명

키쿠수이 - PLZ15005W SR 다기능 DC전자로드 1~150V/0~2160A/15.6kW DC전자부하

상품 상세설명



다기능 전자 부하(CC/CV/CR/CP)

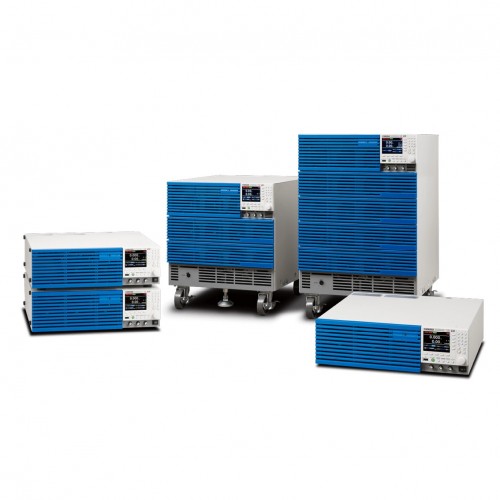

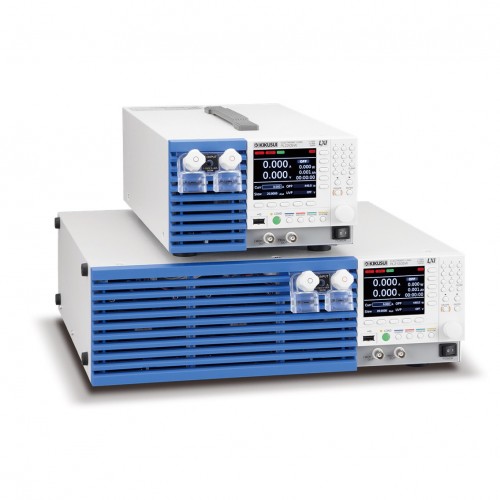

PLZ-5W/5WZ 시리즈

고속 응답, 첨단 통신, 대규모 시스템 기능

PLZ-5W 시리즈 고성능 전자 부하는 높은 평가를 받은 PLZ-4W 시리즈의 후속 제품이지만, 여전히 동일한 높은 사양과 제작 품질을 유지하고 있습니다. 진보된 기능으로는 가시성이 높은 컬러 디스플레이와 최소 0.25V에서 최대 150V까지의 저전압 작동이 있습니다. 전압/전류의 프로그래밍 가능한 프로파일은 상속된 6가지 작동 모드(정전류, 정저항, 정전압, 정전력, 정전류 + 정전압, 정저항 + 정전압) 외에도 적용될 수 있습니다. 최대 슬루율 60A/μs(PLZ1205W)와 최소 설정 분해능 10μA(PLZ205W)를 자랑하는 고속 응답 기능이 장착되어 있습니다. PLZ-5W 시리즈의 추가 기능은 다음과 같습니다. 소프트 스타트 기능, 가변 슬루율, 선택 가능한 응답(CV/CR 모드), 스위칭 기능, ABC 사전 설정 메모리, 20개의 사용자 정의 설정 구성 및 시퀀스 작동 기능. 고급 고속 응답으로 PLZ-5W는 가변 고속 전류 변경이 필요한 오늘날의 최신 전원 공급 장치의 개발 및 테스트에 이상적입니다. 이러한 장점은 전류 클램프/트랜스듀서 테스트로 확장됩니다. PLZ-5W 시리즈는 4가지 표준 모델로 제공되며 추가 부스터 장치(PLZ2405W)를 추가하여 점진적으로 확장하여 최대 10.8kW/2160A DC 전자 부하를 달성할 수 있습니다.





[ 주요특징 ]

* 컬러 액정 디스플레이(LCD) : 가시성이 높은 색상 디스플레이. 전압, 전류, 전력, 현재 용량(Ah) 및 전력 용량(Wh) 값이 편리하게 표시됩니다.

* 최대 60A/μs 슬루 속도 : 전자 부하의 정격 전류에 도달하기 위해 4μs의 상승 시간을 달성합니다. 전력 공급 평가에는 PLZ-5W 시리즈가 쉽게 달성할 수 있는 빠른 과도 응답이 필요합니다. Maximum slew rate of 60 A/μs

* 고속 전압 추적 특성 : CR 모드의 고속 전압 추적 특성은 전원 공급 장치의 시동 테스트와 같은 애플리케이션에 적합합니다.

* 작동 모드

  PLZ-5W에서는 다음 5가지 작동 모드를 사용할 수 있습니다. 부하가 오프 상태일 때 선택할 수 있습니다.

  정전류(CC) 모드전류 값이 지정되고 전압이 변경되더라도 전류가 일정하게 유지됩니다.

  일정 저항(CR) 모드컨덕턴스 값이 지정되고 전압 변화에 비례하여 PLZ-5W가 전류를 흡수합니다.

  정전압(CV) 모드전압이 지정되고 PLZ-5W가 전류를 흡수하여 PLZ-5W의 부하 입력단의 전압이 일정하게 유지됩니다.

  정전력(CP) 모드전압이 지정되고 PLZ-5W가 전류를 흡수하여 전자 부하 내부에서 소비되는 전력이 일정하게 유지됩니다.

  임의 I-V 특성(ARB) 모드원하는 부하 특성은 여러 개의 임의 전압 값과 전류 값을 I-V 특성으로 지정하여 설정할 수 있습니다.

* 조절 가능한 슬루 속도

  변화 속도는 전류가 변경될 때 설정할 수 있습니다.슬루 레이트 설정은 다음과 같은 경우에 작동합니다.

  설정을 변경하면 현재 값이 변경됩니다(스위칭 기능 포함).

  정전류(CC) 모드에서 외부 제어를 사용하여 전류 값을 변경하는 경우.

  부하가 켜져 있는 동안 전류 값이 변경되는 경우.

* 높은 정밀도와 높은 해상도

  내장된 3범위 구성은 넓은 동적 범위와 높은 정밀도를 제공합니다.

* 로드 온/오프 작업

  다음 로드 온/오프 설정은 모든 테스트 환경의 요구에 맞게 신중하게 조정할 수 있는 표준 작업 외에도 사용할 수 있습니다.

  전원을 켜면 "로드 온"으로 시작합니다.

  경과된 "로드 온" 시간 표시

  제한 시간에 도달하면 자동으로 "로드 오프"됩니다.

  릴레이와 같은 외부 제어로 "로드 온/오프" 제어

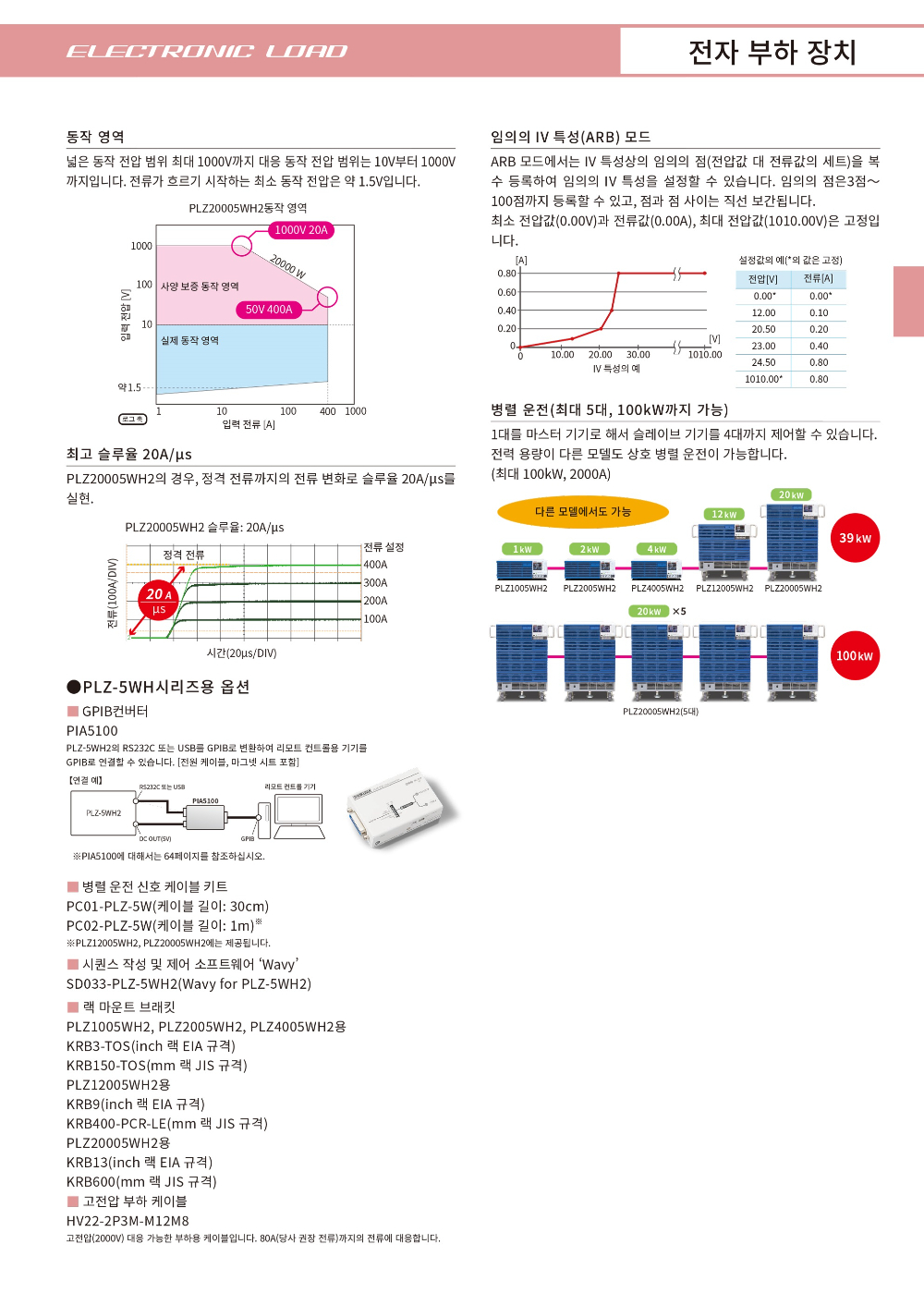

* 임의 I-V 특성(ARB) 모드

  ARB 모드에서는 여러 I-V 지점(전압 및 전류 값 설정 지점)을 입력하여 임의의 I-V 특성을 설정할 수 있습니다. 3~100개의 포인트를 등록할 수 있으며 모든 포인트   사이의 공간이 자동으로 선형 보간됩니다. 이 모드는 비선형 특성을 가진 LED 드라이버 및

  기타 DUT를 시뮬레이션하는 데 사용할 수 있습니다.

* 단축 함수

  쇼트 기능이 활성화되면 CC 모드인 경우 최대 전류 값이 설정되고 CR 모드인 경우 최소 전압 값이 설정됩니다. EXT CONT 커넥터의 릴레이 접점(30Vdc/1A)이 닫히  고 외부 고전류 릴레이를 구동하여 부하 입력 단자를 단락할 수 있습니다.

* 전환 기능 Switching

  전환 모드는 CC 및 CR 모드에서 최대 kHz로 수행할 수 있습니다. 스위칭 레벨, 주파수 및 듀티 팩터와 같은 스위칭 설정 매개변수는 부하가 켜져 있는 동안에도 언제든지 변경할 수 있습니다.

* 시퀀스 함수

  연산자는 시퀀스 함수를 사용하여 미리 정해진 값의 긴 시퀀스를 실행할 수 있습니다. 시퀀스는 프로그램과 단계로 구성됩니다. 프로그램은 1단계부터 순서대로 하나씩 실행되는 단계 모음입니다. 프로그램의 마지막 단계가 실행된 후에는 프로그램이

  완료된 것으로 간주됩니다.
