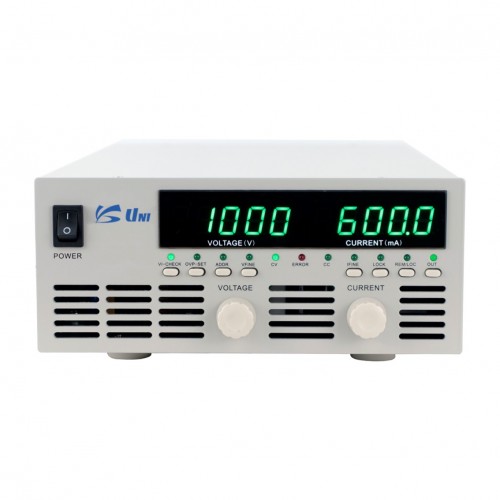

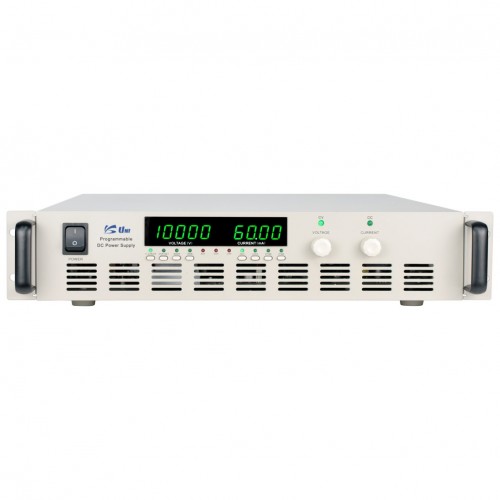

[ UNI ] UPH500-30K 프로그래머블 DC파워서플라이 1500V~30kV/0~17mA/500W 단상/220V/(2U) DC전원공급기 요약정보 및 구매

유니 - UPH500-30K 프로그래머블 DC파워서플라이 1500V~30kV/0~17mA/500W 단상/220V DC전원공급기 RS232, RS485, Support ModBus-RTU commands

브랜드	UNI
모델	UPH500-30K
소비자가	9,261,000 (VAT 별도)
할인가격	8,335,000 (VAT 별도)
납기	전화문의
배송비결제	주문시 결제
포인트	0점
선택된 옵션 수량

※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

(주)소네트 자율주행연구팀

[ TEKTRONIX ] RSA306B USB 스펙트럼아날라이저 9kHz ~ 6.2GHz/40..

서울대학교 기초전력연구원

[ ITECH ] IT-M3902C-500-12 양방향DC전원공급기 500V/±12A/±2kW..

중앙대학교 인공지능 및 메모리응용연구실

[ TEKTRONIX ] AFG31151 임의파형발생기,함수발생기 1채널/150MHz/2GSa..

중이온가속기연구소

[ RIGOL DG992 ] 2채널, 100MHz, 250MSa/s 임의파형발생기

(주)프라임엔시스템

[ RIGOL DS1202ZE ] 2채널, 200MHz, 1GS/s 디지털 오실로스코프

ES콘트롤스

[ OWON ] P4305 프로그래머블 리니어 DC파워서플라이 30V-5A, 150W

한국배터리안전연구원

[ UNI ] UPW100-60 프로그래머블 DC파워서플라이 0~100V/0~60A/6KW/2..

서울램

[ ODA ] PT20-20 20V/20A/400W 스위칭타입 프로그래머블 DC파워서플라이

메타이노즈비즈

[ KEYSIGHT ] EDU36311A 3채널 DC파워서플라이 6V/5A(2), 30V/1A..

포스텍

[ OWON ] SPE6103 프로그래머블 DC파워서플라이, 60V/10A/300W

(주)휴젝트

[ 로데슈바르즈 ] FPH 13.6 GHz (20GHz opt), –125 dBc, –162 ..

(주)현대엘리베이터 전사업장

[ Fluke101 KIT ] 포켓 테스터기 멀티테스터기 플루크 101 ( 자석스트랩 포함)

상품 기본설명

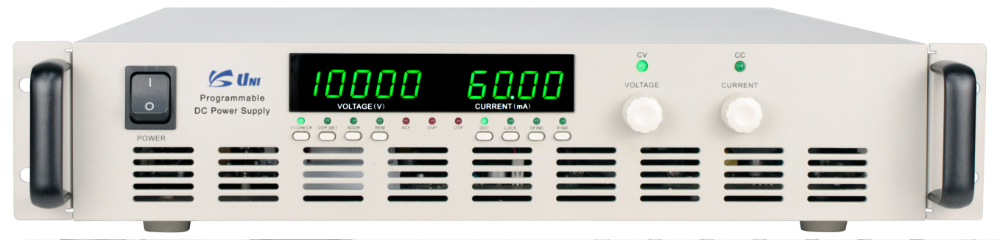

유니 - UPH500-30K 프로그래머블 DC파워서플라이 1500V~30kV/0~17mA/500W 단상/220V DC전원공급기 RS232, RS485, Support ModBus-RTU commands

상품 상세설명

UPH 시리즈는 500W~8KW의 정격 전력을 제공하는 고출력 스위칭 DC 전원 공급 장치입니다. UPH 시리즈는 ZVZCS PWM 기술을 채택하여 스위칭 소비를 크게 줄여 고효율 및 안정성 높은 스위칭 기능을 지원합니다.

UPH 시리즈는 2U 19인치 표준 섀시에 내장되어 있습니다. 최대 정격 전압은 +1000V에서 +30KV까지입니다. -1000V에서 -30KV까지 음의 출력 옵션이 있습니다. RS232 및 RS485 통신 인터페이스는 UPH 시리즈의 표준 부품으로 제작되어 디지털 제어를 위한 다양한 통신 옵션을 제공합니다.

[ 주요 특징 ]

* ZVZCS PWM 기술, 고효율 및 높은 안정성 채택

* 최대 정격 출력 500W ~ 8KW

* +1000V에서 +30KV까지 최대 정격 전압

* -1000V에서 -30KV까지 음의 출력 옵션

* 정전압 및 정전류 작동, 자동 CV/CC 스위치

* 2U 19인치 표준 섀시 내장

* 온도 조절 컨트롤 팬, 소음 감소

* 낮은 리플, 높은 안정성

* 시작 중 오버슈트 없음

* 목록 모드 기능, 자동 실행 기능

* 미리 설정된 기능, 출력 개방 회로로 전압 및 전류 설정

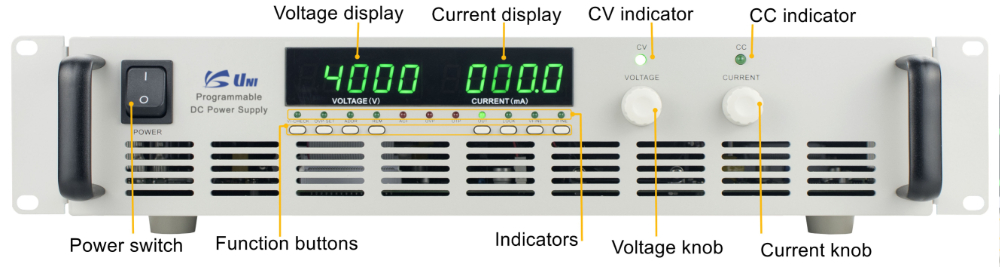

* 전면 패널 작동: 사전 설정된 전압 및 전류, 출력 ON/OFF

* 여러 보호: OVP, OTP, UVP 및 전류 제한 보호

* 다중 프로그래밍 인터페이스: RS232, RS485

* ModBus-RTU 명령 지원

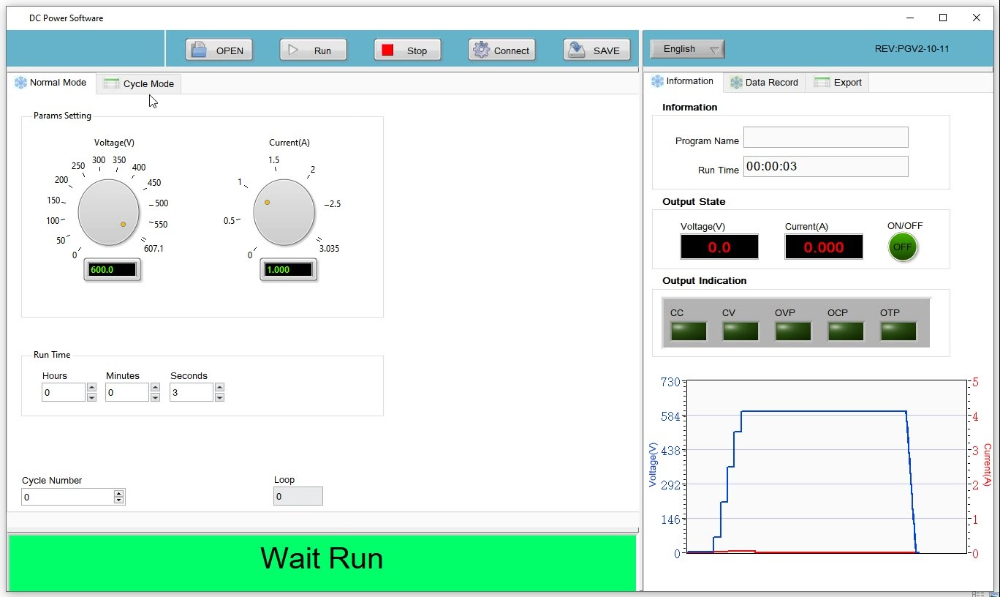

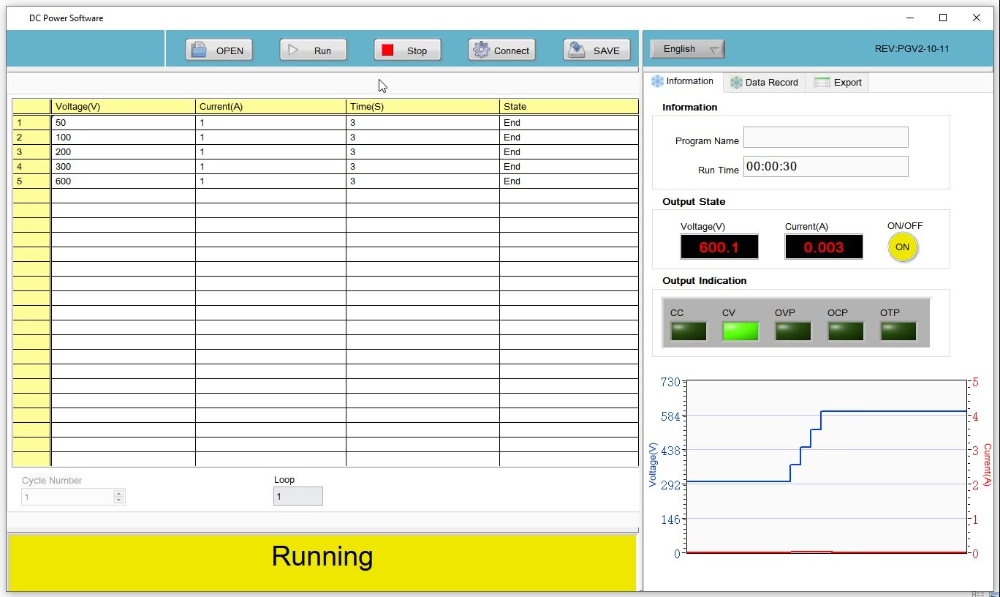

[ 무료 PC소프트웨어 ]

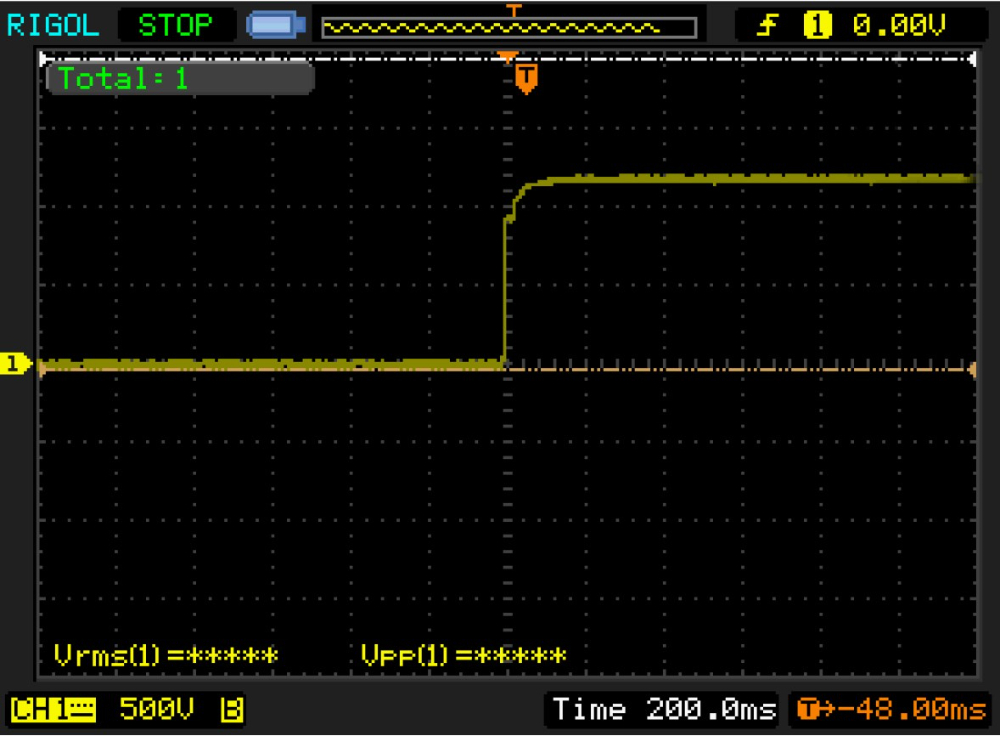

[ 시동 중 오버슈트 없음 ]

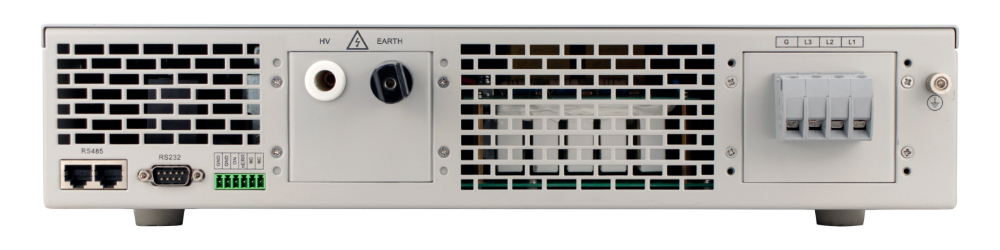

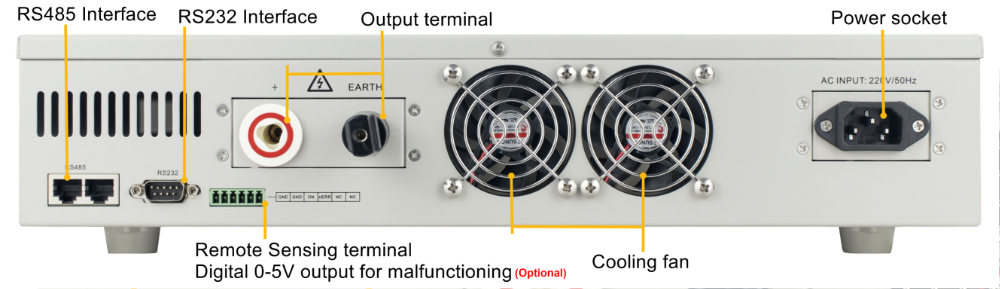

[ UPH 2U 프레임 ]

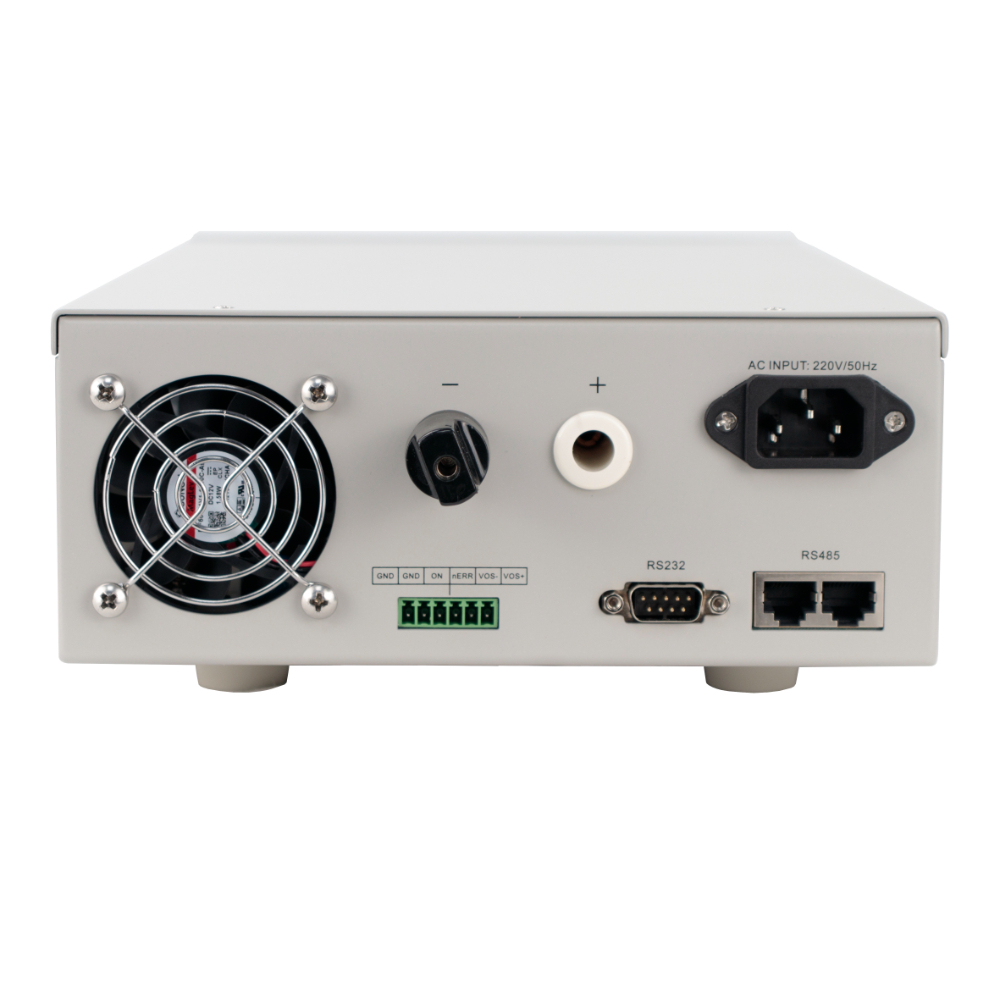

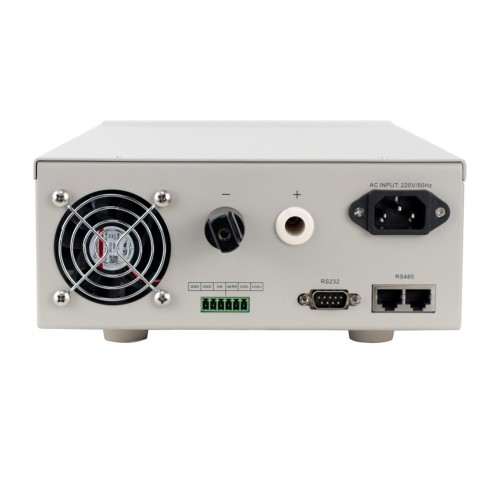

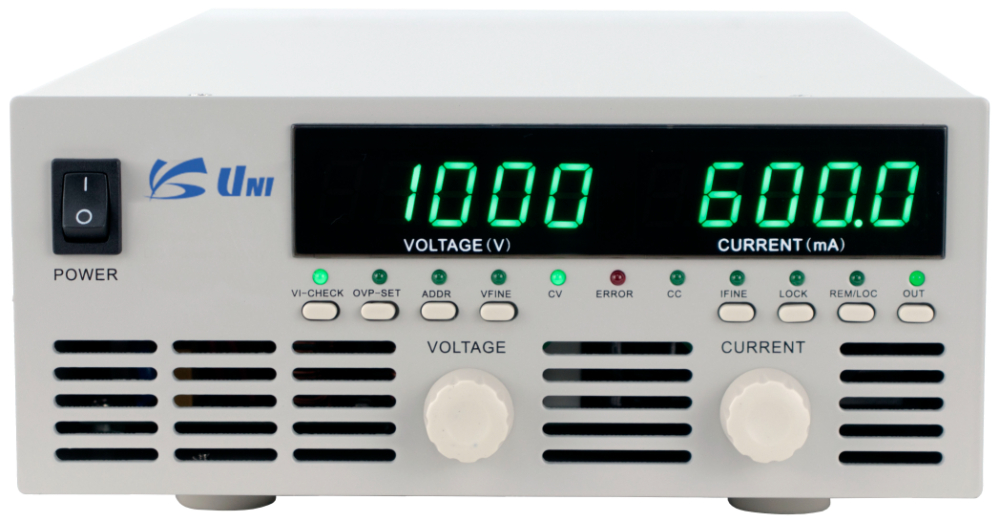

[ UPH 600W, 최대 3kV의 경우 1/2 2U 프레임 ]

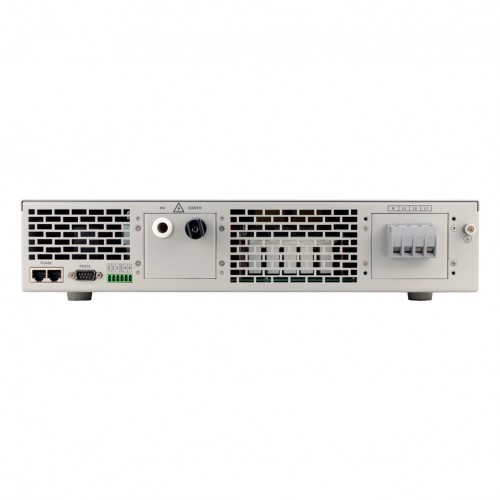

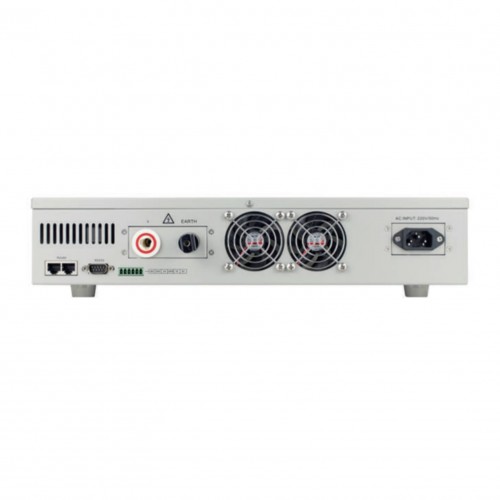

[ UPH 600W~5kW의 경우 2U 프레임 ]

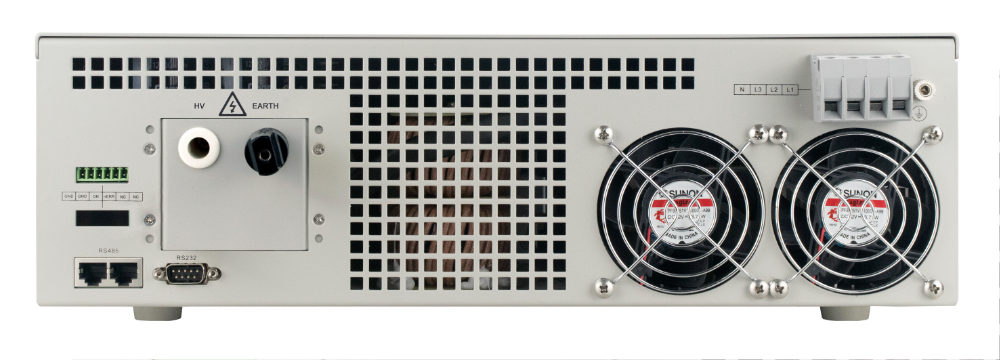

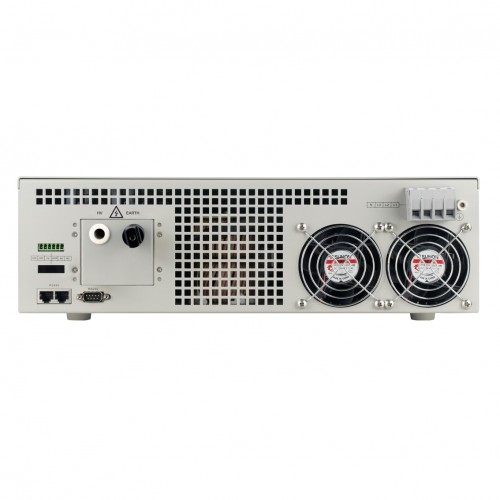

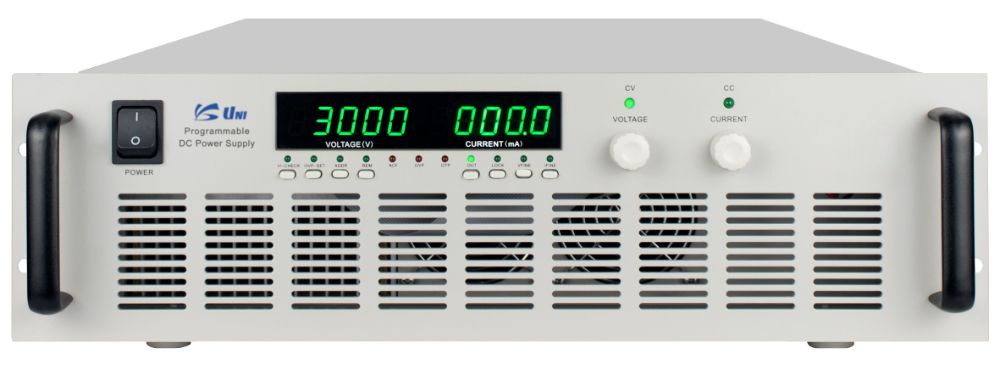

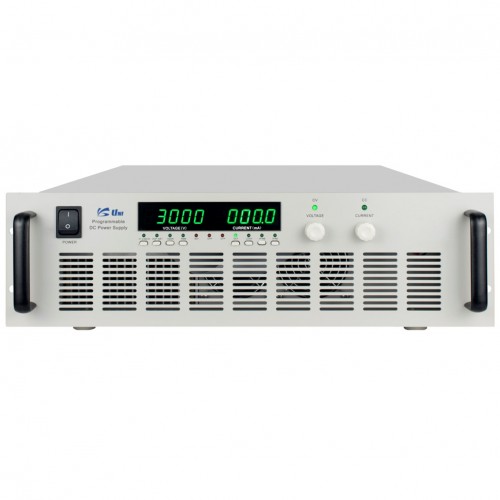

[ UPH 6kW~8kW의 경우 3U 프레임 ]

[ 제품별 사양 ]

Output
Rated Voltage		Full range adjustable
Rated Current		Full range adjustable
OVP Range		Up to 105% of rated voltage adjustable
Line Regulation		CV≤0.5%+2LSB, CC≤0.5%+2LSB
Load Regulation		CV≤0.1%+2LSB, CC≤0.1%+2LSB
Ripple & Noise		≤0.05% FS, ≤0.1% FS
Programming
Programming Resolution	Voltage	1V
	Current	0.01mA / 0.1mA / 1mA
	OVP	1V
Interface		RS232, RS485
Commands		ModBus-RTU
Display
Meter	Voltage	4 digits LED display for 1000V to 8000V, 5 digits LED display for 10000V to 30000V
	Current	4 digits LED display
Display Resolution	Voltage	1V
	Current	0.01mA / 0.1mA / 1mA
Display Accuracy	Voltage	≤0.2%FS+2LSB
	Current	≤0.5%FS+2LSB
Protection
Over Voltage Protection (O.V.P.)		Built-in OVP protection with limit of 105% rated output voltage. The output will be shut down when OVP is activated.
Over Temperature Protection (O.T.P.)		Built-in OTP protection with heat sink temperature limit of 50℃±5%. The output will be shut down when OTP is activated.
Under Voltage Protection (U.V.P.)		Built-in UVP protection with limit of 165Vac. The output will be shut down when UVP is activated.
General
Cooling method		Cooling fan
Operating environment		0℃~40℃, 10%~80%RH
Storage environment		-20℃~70℃, 10%~90%RH

Model (500W)	Rated Output				Voltage Ripple	Programming Resolution			Display Resolution
Model (500W)	V	A		OVP	Voltage Ripple	V	A	OVP	V	A
UPH500-10K	300V~10kV		0~50mA	0~10500V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-10KN	-300V~-10kV		0~50mA	0~-10500V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-12K	360V~12kV		0~42mA	0~12600V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-12KN	-360V~-12kV		0~42mA	0~-12600V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-15K	450V~15kV		0~34mA	0~15750V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-15KN	-450V~-15kV		0~34mA	0~-15750V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-20K	1000V~20kV		0~25mA	0~21000V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-20KN	-1000V~-20kV		0~25mA	0~-21000V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-25K	1250V~25kV		0~20mA	0~26250V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-25KN	-1250V~-25kV		0~20mA	0~-26250V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-30K	1500V~30kV		0~17mA	0~31500V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
UPH500-30KN	-1500V~-30kV		0~17mA	0~-31500V	≤0.1% FS	1V	0.10mA	1V	1V	0.01mA
Dimensions	482.6Wx88Hx506D mm (2U)
Weight	Approx 11kg
AC Input	1φ3W, 220V±10% 47~63Hz

Model (600W)	Rated Output				Voltage Ripple	Programming Resolution			Display Resolution
Model (600W)	V	A		OVP	Voltage Ripple	V	A	OVP	V	A
UPH600-10HS	0~1000V		0~600mA	0~1050V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-10HSN	-200~-1000V		0~600mA	-200~-1050V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-12HS	0~1200V		0~500mA	0~1260V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-12HSN	-240~-1200V		0~500mA	-240~-1260V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-15HS	0~1500V		0~400mA	0~1575V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-15HSN	-300~-1500V		0~400mA	-300~-1575V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-20HS	0~2000V		0~300mA	0~2100V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-20HSN	-400~-2000V		0~300mA	-400~-2100V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-30HS	200~3000V		0~200mA	200~3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-30HSN	-600~-3000V		0~200mA	-600~-3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
Dimensions	212.5Wx88Hx340D mm (1/2 2U)
Weight	Approx 5kg
AC Input	1φ3W, 220V±10% 47~63Hz

Model (600W)		Rated Output				Voltage Ripple	Programming Resolution			Display Resolution
Model (600W)		V	A		OVP	Voltage Ripple	V	A	OVP	V	A
UPH600-10H	0~1000V			0~600mA	0~1050V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-10HN	-200~-1000V			0~600mA	-200~-1050V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-12H	0~1200V			0~500mA	0~1260V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-12HN	-240~-1200V			0~500mA	-240~-1260V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-15H	0~1500V			0~400mA	0~1575V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-15HN	-300~-1500V			0~400mA	-300~-1575V	≤0.05% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-20H	0~2000V			0~300mA	0~2100V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-20HN	-400~-2000V			0~300mA	-400~-2100V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-30H	200~3000V			0~200mA	200~3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-30HN	-600~-3000V			0~200mA	-600~-3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-40H	200~4000V			0~150mA	200~4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-40HN	-800~-4000V			0~150mA	-800~-4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-50H	300~5000V			0~120mA	300~5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-50HN	-1000~-5000V			0~120mA	-1000~-5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH600-60H	400~6000V			0~100mA	400~6120V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
UPH600-60HN	-1200~-6000V			0~100mA	-1200~-6120V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
UPH600-80H	500~8000V			0~75mA	500~8400V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
UPH600-80HN	-1600~-8000V			0~75mA	-1600~-8400V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
UPH600-100H	800~10000V			0~60mA	800~10500V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
UPH600-100HN	-2000~-10000V			0~60mA	-2000~-10500V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
UPH600-120H	1000~12000V			0~50mA	1000~12600V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
UPH600-120HN	-2400~-12000V			0~50mA	-2400~-12600V	≤0.1% FS	1V	0.01mA	1V	1V	0.01mA
Dimensions	425W×88H×463D mm (2U)
Weight	Approx 12kg
AC Input	1φ3W, 220V±10% 47~63Hz

Model (1200W)	Rated Output			Voltage Ripple	Programming Resolution			Display Resolution
Model (1200W)	V	A	OVP	Voltage Ripple	V	A	OVP	V	A
UPH1200-10H	0~1000V	0~1200mA	0~1050V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH1200-10HN	-200~-1000V	0~1200mA	-200~-1050V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH1200-12H	0~1200V	0~1000mA	0~1260V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH1200-12HN	-240~-1200V	0~1000mA	-240~-1260V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH1200-15H	0~1500V	0~800mA	0~1575V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-15HN	-300~-1500V	0~800mA	-300~-1575V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-20H	0~2000V	0~600mA	0~2100V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-20HN	-400~-2000V	0~600mA	-400~-2100V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-30H	200~3000V	0~400mA	200~3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-30HN	-600~-3000V	0~400mA	-600~-3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-40H	200~4000V	0~300mA	200~4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-40HN	-800~-4000V	0~300mA	-800~-4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-50H	300~5000V	0~240mA	300~5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-50HN	-1000~-5000V	0~240mA	-1000~-5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-60H	400~6000V	0~200mA	400~6120V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-60HN	-1200~-6000V	0~200mA	-1200~-6120V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-80H	500~8000V	0~150mA	500~8400V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-80HN	-1600~-8000V	0~150mA	-1600~-8400V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-100H	800~10000V	0~120mA	800~10500V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-100HN	-2000~-10000V	0~120mA	-2000~-10500V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH1200-120H	1000~12000V	0~100mA	1000~12600V	≤0.1% FS	1V	0.01mA	1V	1V	0.1mA
UPH1200-120HN	-2400~-12000V	0~100mA	-2400~-12600V	≤0.1% FS	1V	0.01mA	1V	1V	0.1mA
Dimensions	425W×88H×463D mm (2U)
Weight	Approx 13kg
AC Input	1φ3W, 220V±10% 47~63Hz

Model (2400W)	Rated Output			Voltage Ripple	Programming Resolution			Display Resolution
Model (2400W)	V	A	OVP	Voltage Ripple	V	A	OVP	V	A
UPH2400-10H	0~1000V	0~2400mA	0~1050V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-10HN	-200~-1000V	0~2400mA	-200~-1050V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-12H	0~1200V	0~2000mA	0~1260V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-12HN	-240~-1200V	0~200mA	-240~-1260V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-15H	0~1500V	0~1600mA	0~1575V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-15HN	-300~-1500V	0~1600mA	-300~-1575V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-20H	0~2000V	0~1200mA	0~2100V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-20HN	-400~-2000V	0~1200mA	-400~-2100V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH2400-30H	200~3000V	0~800mA	200~3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-30HN	-600~-3000V	0~800mA	-600~-3150V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-40H	200~4000V	0~600mA	200~4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-40HN	-800~-4000V	0~600mA	-800~-4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-50H	300~5000V	0~480mA	300~5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-50HN	-1000~-5000V	0~480mA	-1000~-5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-60H	400~6000V	0~400mA	400~6120V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-60HN	-1200~-6000V	0~400mA	-1200~-6120V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-80H	500~8000V	0~300mA	500~8400V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-80HN	-1600~-8000V	0~300mA	-1600~-8400V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-100H	800~10000V	0~240mA	800~10500V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH2400-100HN	-2000~-10000V	0~240mA	-2000~-10500V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
Dimensions	425W×88H×463D mm (2U) for 1kV to 5kV models 482.6Wx88Hx533D mm (2U-L) for 6kV to 10kV models
Weight	Approx 13kg
AC Input	1φ3W, 220V±10% 47~63Hz for 1kV to 5kV models 3φ4W, 380V±10% 47~63Hz for 6kV & 10kV models

Model (3000W)	Rated Output			Voltage Ripple	Programming Resolution			Display Resolution
Model (3000W)	V	A	OVP	Voltage Ripple	V	A	OVP	V	A
UPH3000-10H	0~1000V	0~3000mA	0~1050V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-10HN	-200~-1000V	0~3000mA	-200~-1050V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-12H	0~1200V	0~2500mA	0~1260V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-12HN	-240~-1200V	0~2500mA	-240~-1260V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-15H	0~1500V	0~2000mA	0~1575V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-15HN	-300~-1500V	0~2000mA	-300~-1575V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-20H	0~2000V	0~1500mA	0~2100V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-20HN	-400~-2000V	0~1500mA	-400~-2100V	≤0.1% FS	1V	1mA	1V	1V	1mA
UPH3000-30H	200~3000V	0~1000mA	200~3150V	≤0.1% FS	1V	0.1mA	1V	1V	1mA
UPH3000-30HN	-600~-3000V	0~1000mA	-600~-3150V	≤0.1% FS	1V	0.1mA	1V	1V	1mA
UPH3000-40H	200~4000V	0~750mA	200~4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-40HN	-800~-4000V	0~750mA	-800~-4200V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-50H	300~5000V	0~600mA	300~5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-50HN	-1000~-5000V	0~600mA	-1000~-5250V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-60H	400~6000V	0~500mA	400~6120V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-60HN	-1200~-6000V	0~500mA	-1200~-6120V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-80H	500~8000V	0~375mA	500~8400V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-80HN	-1600~-8000V	0~375mA	-1600~-8400V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-100H	800~10000V	0~300mA	800~10500V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
UPH3000-100HN	-2000~-10000V	0~300mA	-2000~-10500V	≤0.1% FS	1V	0.1mA	1V	1V	0.1mA
Dimensions	425W×88H×463D mm (2U) for 1kV to 5kV models 482.6Wx88Hx533D mm (2U-L) for 6kV to 10kV models
Weight	Approx 13kg
AC Input	1φ3W, 220V±10% 47~63Hz for 1kV to 5kV models 3φ4W, 380V±10% 47~63Hz for 6kV & 10kV models

Model (4000W)	Rated Output			Voltage Ripple	Programming Resolution					Display Resolution
Model (4000W)	V	A	OVP	Voltage Ripple	V	A		OVP		V	A
UPH4000-8H	0~800V	0~5000mA	0~ 840V	≤0.1% FS	0.1V	1mA	0.1V		0.1V		1mA
UPH4000-10H	0~1000V	0~4000mA	0~1050V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-10HN	-200~-1000V	0~4000mA	-200~-1050V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-12H	0~1200V	0~3300mA	0~1260V	≤0.1%FS	1V	1mA	1V		1V		1mA
UPH4000-12HN	-240~-1200V	0~3300mA	-240~-1260V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-15H	0~1500V	0~2600mA	0~1575V	≤0.1%FS	1V	1mA	1V		1V		1mA
UPH4000-15HN	-300~-1500V	0~2600mA	-300~-1575V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-20H	0~2000V	0~2000mA	0~2100V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-20HN	-400~-2000V	0~2000mA	-400~-2100V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-30H	400~3000V	0~1300mA	400~3150V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-30HN	-600~-3000V	0~1300mA	-600~-3150V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-40H	550~4000V	0~1000mA	550~4200V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-40HN	-800~-4000V	0~1000mA	-800~-4200V	≤0.1% FS	1V	1mA	1V		1V		1mA
UPH4000-50H	700~5000V	0~800mA	700~5250V	≤0.1% FS	1V	0.1mA	1V		1V		0.1mA
UPH4000-50HN	-1000~-5000V	0~800mA	-1000~-5250V	≤0.1% FS	1V	0.1mA	1V		1V		0.1mA
UPH4000-60H	800~6000V	0~660mA	800~6120V	≤0.1% FS	1V	0.1mA	1V		1V		0.1mA
UPH4000-60HN	-1200~-6000V	0~660mA	-1200~-6120V	≤0.1% FS	1V	0.1mA	1V		1V		0.1mA
Dimensions	482.6W×88H×533D mm (2U-L)
Weight	Approx 14kg
AC Input	3φ4W, 380V±10% 47~63Hz

Model (5000W)	Rated Output			Voltage Ripple	Programming Resolution				Display Resolution
Model (5000W)	V	A	OVP	Voltage Ripple	V	A		OVP	V	A
UPH5000-10H	0~1000V	0~5000mA	0~1050V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-10HN	-200~-1000V	0~5000mA	-200~-1050V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-12H	0~1200V	0~4160mA	0~1260V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-12HN	-240~-1200V	0~4160mA	-240~-1260V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-15H	0~1500V	0~3300mA	0~1575V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-15HN	-300~-1500V	0~3300mA	-300~-1575V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-20H	0~2000V	0~2500mA	0~2100V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-20HN	-400~-2000V	0~2500mA	-400~-2100V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-30H	400~3000V	0~1600mA	400~3150V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-30HN	-600~-3000V	0~1600mA	-600~-3150V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-40H	550~4000V	0~1250mA	550~4200V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-40HN	-800~-4000V	0~1250mA	-800~-4200V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-50H	700~5000V	0~1000mA	700~5250V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-50HN	-1000~-5000V	0~1000mA	-1000~-5250V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH5000-60H	800~6000V	0~830mA	800~6120V	≤0.1% FS	1V	0.1mA		1V	1V	0.1mA
UPH5000-60HN	-1200~-6000V	0~830mA	-1200~-6120V	≤0.1% FS	1V	0.1mA		1V	1V	0.1mA
Dimensions	482.6W×88H×533D mm (2U-L)
Weight	Approx 14kg
AC Input	3φ4W, 380V±10% 47~63Hz

Model (6000W)	Rated Output			Voltage Ripple	Programming Resolution				Display Resolution
Model (6000W)	V	A	OVP	Voltage Ripple	V	A		OVP	V	A
UPH6000-10H	0~1000V	0~6000mA	0~1050V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-10HN	-200~-1000V	0~6000mA	-200~-1050V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-12H	0~1200V	0~5000mA	0~1260V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-12HN	-240~-1200V	0~5000mA	-240~-1260V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-15H	0~1500V	0~4000mA	0~1575V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-15HN	-300~-1500V	0~4000mA	-300~-1575V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-20H	0~2000V	0~3000mA	0~2100V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-20HN	-400~-2000V	0~3000mA	-400~-2100V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-30H	400~3000V	0~2000mA	400~3150V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-30HN	-600~-3000V	0~2000mA	-600~-3150V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-40H	550~4000V	0~1500mA	550~4200V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-40HN	-800~-4000V	0~1500mA	-800~-4200V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-50H	700~5000V	0~1200mA	700~5250V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-50HN	-1000~-5000V	0~1200mA	-1000~-5250V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH6000-60H	800~6000V	0~1000mA	800~6120V	≤0.1% FS	1V	0.1mA		1V	1V	1mA
UPH6000-60HN	-1200~-6000V	0~1000mA	-1200~-6120V	≤0.1% FS	1V	0.1mA		1V	1V	1mA
Dimensions	482.6W×132.5H×533D mm (3U)
Weight	Approx 18kg
AC Input	3φ4W, 380V±10% 47~63Hz

Model (8000W)	Rated Output			Voltage Ripple	Programming Resolution				Display Resolution
Model (8000W)	V	A	OVP	Voltage Ripple	V	A		OVP	V	A
UPH8000-10H	0~1000V	0~8000mA	0~1050V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-10HN	-200~-1000V	0~8000mA	-200~-1050V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-12H	0~1200V	0~6670mA	0~1260V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-12HN	-240~-1200V	0~6670mA	-240~-1260V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-15H	0~1500V	0~5330mA	0~1575V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-15HN	-300~-1500V	0~5330mA	-300~-1575V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-20H	0~2000V	0~4000mA	0~2100V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-20HN	-400~-2000V	0~4000mA	-400~-2100V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-30H	400~3000V	0~2660mA	400~3150V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-30HN	-600~-3000V	0~2660mA	-600~-3150V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-40H	550~4000V	0~2000mA	550~4200V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-40HN	-800~-4000V	0~2000mA	-800~-4200V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-50H	700~5000V	0~1600mA	700~5250V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-50HN	-1000~-5000V	0~1600mA	-1000~-5250V	≤0.1% FS	1V	1mA	1V		1V	1mA
UPH8000-60H	800~6000V	0~1330mA	800~6120V	≤0.1% FS	1V	0.1mA		1V	1V	1mA
UPH8000-60HN	-1200~-6000V	0~1330mA	-1200~-6120V	≤0.1% FS	1V	0.1mA		1V	1V	1mA
Dimensions	482.6W×132.5H×533D mm (3U)
Weight	Approx 22kg
AC Input	3φ4W, 380V±10% 47~63Hz

제품 개선을 위해 사양은 사전 통지 없이 변경될 수 있습니다.

사용후기

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

등록된 사용후기

사용후기 쓰기 새 창

사용후기가 없습니다.

상품문의

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

등록된 상품문의

상품문의 쓰기 새 창

상품문의가 없습니다.

배송정보

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

배송 기간	㈜알앤디테크의 모든 상품은 평균 발송일을 명시하고 있습니다. 평균배송일 : 각 제품의 상품 페이지의 평균 발송일 또는 장바구니에서 확인 토/일요일, 휴일은 제외, 산간/도서지역 및 사서함 주소는 2~3일 추가 소요 * 일부 상품의 경우 재고 보유 상황에 따라서 평균 발송일이 다소 차이가 발생될 수 있습니다. 다품종으로 주문을 하신 경우 상품의 평균 발송일이 가장 늦은 상품의 발송일에 일괄 발송됩니다. (발송 예정일은 근무 영업일 기준 평균 소요일 입니다. 토요일,일요일,공휴일은 제외 됩니다. )
배송 요금	구입금액(공급가 기준) 10만원 이상 구매시 배송료 무료 (택배) / 구입금액 10만원 이하 구매시 택배비(무게,크기, 도선료/지역별 차등)가 추가됩니다. 해외주문수입상품도 추가 부담없이 위와 동일한 조건으로 배송합니다.
배송 방법	로젠택배	상품발송 후 평균 2~3일내 수령 가능하며 택배사의 사정에 따라 다소 지연될 수 있습니다. 로젠택배 배송조회 : 온라인조회 및 전국공통 국번없이 1588-9988
	퀵서비스	구매자 부담(착볼)이며, 서울 전지역과 경기 일부 지역에서 가능한 서비스입니다.가능 여부는 주문 후 고객센터로 전화 (02-586-8111) 연락주세요.
기타	주의사항 제품의 이미지는 단순 참조용입니다. 판단이 어려우시 경우 고객센터 게시판으로 사전 문의하시기 바랍니다. 전자, 기계부품등 알앤디테크 쇼핑몰 제품의 경우 제품특성상 대표이미지를 사용하는 경우가 많습니다. 주문시 제품 품명과 제조사에서 제공하는 최신 데이터시트를 반드시 확인 하시고 주문하시기 바랍니다. 이미지 오류로 인한 주문 취소 및 반품, 교환은 불가능합니다.

교환/반품

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

주문/반품/교환시 주의사항	.제품 특성상 고객님께서 품명과 데이터시트를 정확히 확인하시고 주문하셔야 합니다. (전자부품 및 기계부품, 모듈, 전선, 엔클로저 등의 사진이나 설명은 단순 참고용입니다.) 단순변심에 의한 반품, 교환/BOX에 따른 택배비는 고객님 부담입니다. 배송박스가 훼손되거나 제품이 파손된 경우 제품을 바로 확인하고 이상이 발견되면 배송한 택배기사에게 즉시 알리시고, 사진(파손부분과 송장부분)을 찍어서 고객센터로 보내주세요. 반품 및 교환지 주소 : 서울시 송파구 송파대로 55, 서울복합물류 F동 303호
교환안내	단순변심, 주문오류 등에 의한 교환은 상품수령일로부터 7일 이내에 미개봉/미사용(미설치)된 제품에 한하여 교환이 가능합니다. 고객 변심으로 인한 배송비는 고객 부담 입니다.
반품안내	배달된 상품이 파손되었거나 기능상 불량, 하자가 있을 경우 상품수령일로부터 7일 이내에 고객센터로 접수해주시기 바랍니다. 고객 변심으로 인한 반품의 경우 왕복 택배비는 고객 부담 입니다.
반품/교환 불가사유	고객님의 책임 사유로 인한 하자 제품 또는 원박스(브랜드박스)의 오염, 박스의 봉인스티커 제거, 제품의 사용, 액세서리 분실 등의 상품가치가 훼손 된 경우 단순변심으로 인한 요청일이 상품수령 후 7일을 경과한 경우시간이 경과되어 재판매가 곤란할 정도로 상품의 가치가 상실된 경우 전자부품 및 각종 부품, 개발보드 등과 조립(납땜 등)제품은 고객이 제품을 사용(박스의 봉인스티커 훼손) 또는 조립/해체(제품의 봉인스티커 훼손) 후 하자 발생 한 경우 제품 박스도 제품의 일부분으로, 제품 박스를 훼손하시면 판매자는 해당 제품을 폐기해야 하므로 박스 개봉시에는 주의해 주시기 바라며, 개봉 후에는 교환 및 반품이 불가능 합니다.

운영시간

월~목 : 09:30~17:30 | 금 : 09:30~17:00 | 점심 : 12:00~ 13:00

PCB 02-586-8111 | 계측기 02-586-8112 | 3D 070-5096-3305

이메일 : sales@rndtech.co.kr

사업자등록증 | 입금통장
하나은행 224-910034-72704
예금주 (주)알앤디테크

소개서 PCB 3D 개발의뢰

㈜알앤디테크 (대표자 : 강무성)
주소 : 서울시 송파구 송파대로 55, 서울복합물류 F동 307호
통신판매업신고번호 : 2019-서울송파-0751 | 사업자등록번호 : 214-88-20281 | 개인정보책임자 : 이정민
