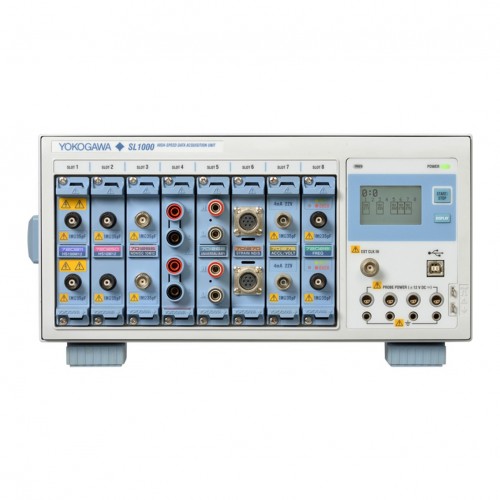

SL1000은 채널당 최대 100MSamples의 고속으로 독립적이고 격리된 채널 하드웨어를 제공하는 모듈형 데이터 수집 시스템으로, 비트 해상도, 메모리 깊이 또는 데이터 스트리밍 성능에 타협이 없습니다. 전기 및 물리적 센서 신호 측정을 위한 다양한 I/O 모듈 중에서 선택하여 모든 고채널 수 애플리케이션의 요구 사항을 충족하십시오.

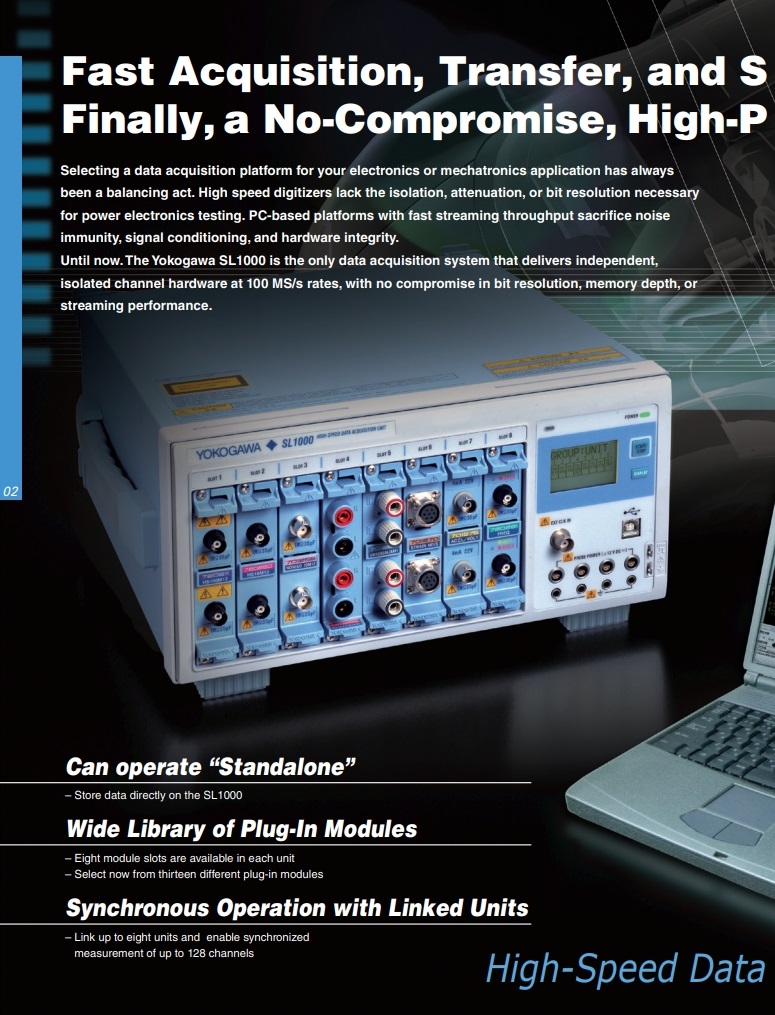

전자 또는 메카트로닉스 애플리케이션을 위한 데이터 수집 플랫폼을 선택하는 것은 항상 균형 잡힌 행동이었습니다. 고속 디지타이저는 전력 전자 테스트에 필요한 격리, 감쇠 또는 비트 분해능이 부족합니다. 빠른 스트리밍 처리량을 갖춘 PC 기반 플랫폼은 노이즈 면역성, 신호 컨디셔닝 및 하드웨어 무결성을 희생합니다. 지금까지. 새로운 Yokogawa SL1000은 비트 해상도, 메모리 깊이 또는 스트리밍 성능에 타협 없이 100MS/ch 속도로 독립적이고 격리된 채널 하드웨어를 제공하는 유일한 데이터 수집 시스템입니다.

SL1000의 가장 큰 특징은 데이터 관리 및 수집 속도입니다.

* 빠른 인수

  모든 채널에서 최대 100MS/s(샘플링 간격 10ns)

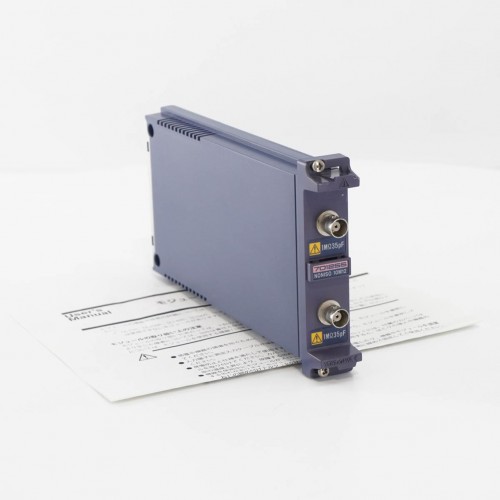

  20MHz 대역폭을 갖춘 100MS/s 12비트 1kV¹ 절연 모듈

  병렬 테스트 지원: 최대 4개의 독립 샘플 속도로 동시에 측정 수행

* 빠른 전송 및 저장

  고속 USB 2.0 또는 1000BASE-T 기가비트 이더넷²을 통해 PC로 데이터 스트리밍

  PC에서 실시간 표시(GIGAZoom 엔진)³

  실시간으로 PC 하드 디스크 또는 SL1000 내장 하드 디스크²에 데이터 스트리밍(속도 1.6 MS/s = 100 kS/sx 16ch)³

* 사용하기 쉽습니다

  사용하기 쉬운 표준 수집 소프트웨어

  빠르고 직관적인 조작으로 즉시 측정을 시작할 수 있습니다.

  설치 마법사가 자세한 설정을 안내합니다.

* "독립형"으로 작동 가능

  SL1000에 직접 데이터를 저장합니다.

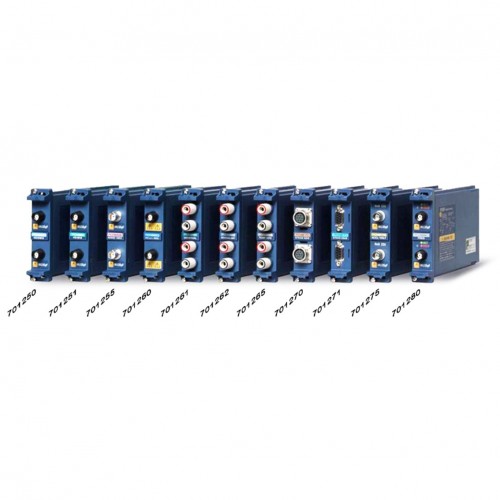

* 다양한 플러그인 모듈 라이브러리

  각 유닛에는 8개의 모듈 슬롯이 제공됩니다.

  12가지의 다양한 플러그인 모듈 중에서 선택하세요

¹: 10:1 프로브(절연 BNC 입력용) 모델 702902 또는 700929와 함께 사용

²: 선택 사항

³: 속도는 PC 성능 및 측정 조건에 따라 달라짐.
