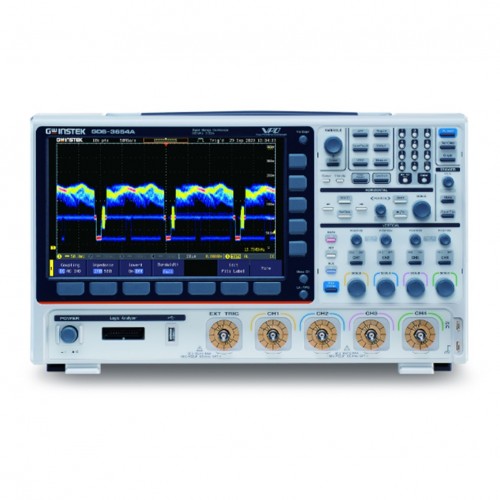

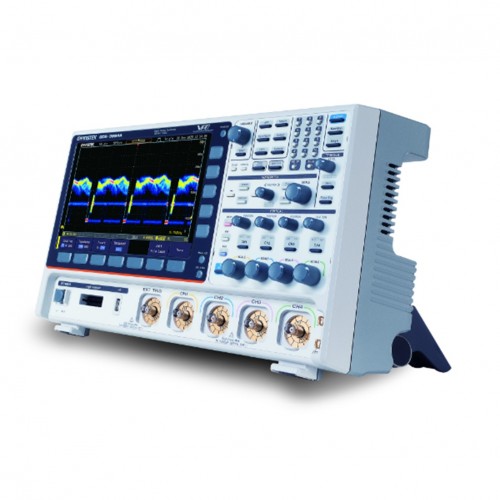

GDS-3000A 시리즈는 GW Instek의 신세대 디지털 스토리지 오실로스코프의 주력 제품입니다. 가장 높은 주파수 대역폭이 650MHz로 높아졌으며 350MHz 모델도 제공됩니다. 각 채널의 메모리 깊이는 최대 200Mpts입니다.
샘플링 속도는 5GSa/s 인터리브입니다. 디스플레이는 10.2인치 TFT LCD이고 RGB 디스플레이 출력은 각각 8비트로, 사용자는 측정된 신호의 강도 분포를 명확하게 분석할 수 있습니다. 이 모델에는 2채널 및 4채널 선택과 옵션 16채널 로직 분석기가 포함됩니다.
GDS-3000A에는 표준 듀얼 채널 25MHz 임의 파형 발생기가 장착되어 있습니다. 사용자는 임의 파형 기능을 선택하여 아날로그 채널에서 측정된 신호를 저장하거나 신호 발생기에서 직접 출력할 수 있습니다.
이 기능을 사용하면 사용자는 다양한 유형의 측정 신호를 편리하게 생성하여 다양한 신호 출력을 시뮬레이션할 수 있습니다. 주파수 응답 분석 기능(보데 플롯)도 갖추고 있어 RLC 회로 설계, 필터 설계 및 증폭기 설계 검증 및 분석을 포함하여 제품 회로 및 구성 요소 특성 검증 및 분석에 적용할 수 있습니다.
[ 주요 특징 ]
* 650MHz / 350MHz 대역폭, 2개 또는 4개 입력 채널
* 5GSa/s 실시간 샘플링 속도(반 채널); 2.5GSa/s 실시간 샘플링 속도(모든 채널)
* 채널당 200Mpts 메모리 깊이
* 200,000 wfm/s의 파형 업데이트 속도
* 10.2인치 800*480 TFT LCD 디스플레이
* 레코드 길이의 효율성을 최적화하기 위한 490,000개의 세그먼트 메모리 및 파형 검색 기능
* 38개의 자동 측정 기능으로 다양한 측정 선택 가능
* 고해상도 획득 모드
* I2C/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
* 스펙트로그램을 갖춘 듀얼 채널 스펙트럼 분석기(DC~2.5GHz)
* 듀얼 채널 25MHz 임의 파형 발생기
* 옵션 13세트 전력 분석 측정
* 로직 분석기(MSO)를 갖춘 옵션 16개 디지털 채널
