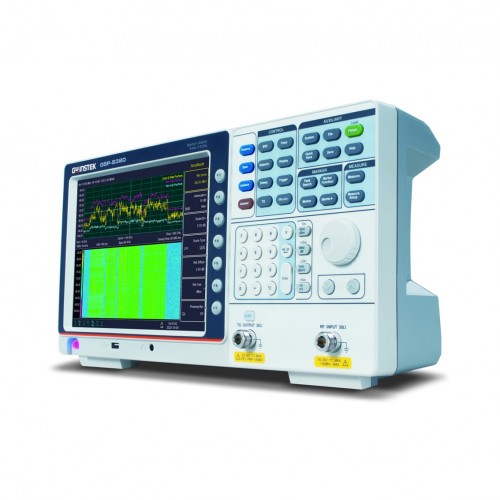

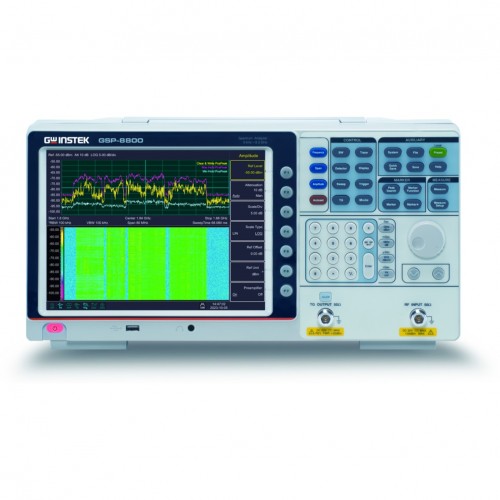

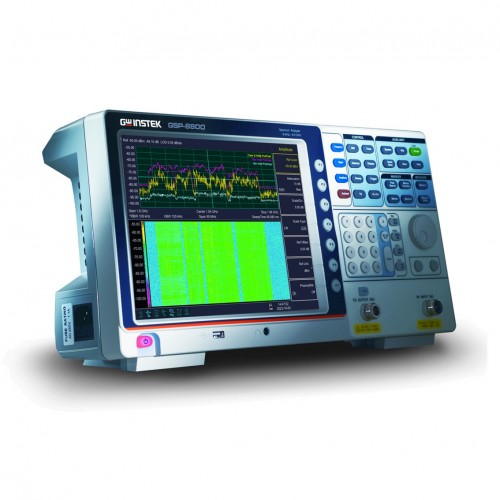

GW Instek의 완전히 새로운 일반 스펙트럼 분석기인 GSP-8000 시리즈는 8.0GHz, 3.8GHz 및 1.8GHz의 세 가지 주파수 범위를 제공합니다. 이 시리즈는 생산 및 개발 단계에서 연구, R&D 검증 및 무선 주파수 제품의 테스트 요구 사항을 가르치는 데 적합합니다. 이 시리즈는 1Hz ~ 1MHz 분해능 대역폭(RBW), 10Hz ~ 3MHz 비디오 대역폭(VBW), -104dBc/Hz 위상 잡음, 20dB 프리앰프 및 -160dBm/Hz(일반)의 가장 낮은 잡음 플로어를 제공합니다.

측정 애플리케이션과 관련하여 GSP-8000에는 Time Spec 기능, AM/FM 신호 복조 기능, 채널 테스트(채널 전력 측정) 기능, Pass-Fail 기능 등이 내장되어 있습니다. Time Spec 기능은 전력, 주파수 및 시간 간의 상관 관계를 동시에 관찰하고 표시할 수 있습니다. ACPR/OCBW/CHPW 테스트는 인접 채널, 전력 점유 대역폭 비율 및 채널 전력을 테스트하는 데 사용할 수 있습니다. Pass-Fail 기능은 신호가 설정 범위 내에 있는지 확인하는 데 사용할 수 있습니다. 사용자는 이러한 기능을 사용하여 광범위한 측정 애플리케이션을 수행할 수 있습니다.

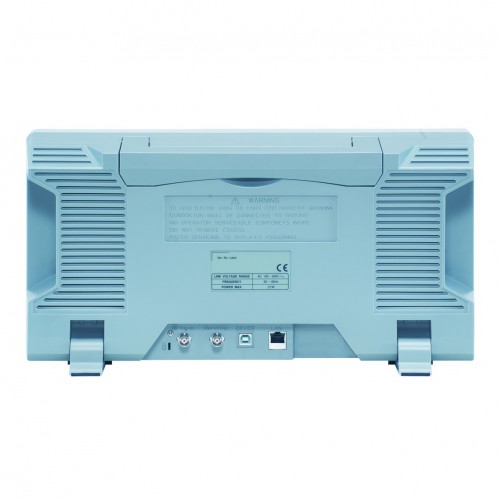

GSP-8000은 XGA(1024*768) 해상도의 10.4인치 TFT LCD 대형 화면을 사용하여 테스트 신호를 쉽게 관찰할 수 있습니다. 통신 인터페이스의 경우 GSP-8000은 USB와 LAN의 두 가지 인터페이스를 제공합니다. USB 호스트를 통해 사용자는 측정 후 저장된 파일을 빠르게 검색할 수 있으며, USB 장치와 LAN 인터페이스를 통해 사용자는 전용 PC 소프트웨어를 통해 기기를 제어하거나 해당 명령 세트를 사용하여 필요한 프로그램을 설계할 수 있습니다. GSP-8000은 또한 TG와 EMI 필터라는 두 가지 옵션을 제공합니다. 고객은 주문 시 TG 기능을 결정해야 합니다. 다른 옵션은 해당 소프트웨어 인증(Soft-Key)을 통해 활성화할 수 있으며, 이는 사용 효율성을 크게 향상시킵니다.

[ 주요 특징 ]

* 주파수 범위:

  - GSP-8800 : 9kHz ~ 8.0GHz

  - GSP-8380 : 9kHz ~ 3.8GHz

  - GSP-8180 : 9kHz ~ 1.8GHz

  RBW: 1-3-5-10단계로 1Hz ~ 1MHz

  VBW: 1-3-5-10단계로 10Hz ~ 3MHz

* 위상 잡음: -104dBc/Hz

* 감도: -160dBm/Hz 일반적으로 @PreAmp 켜짐

* 내장형 AM/FM 복조

* 내장된 시간 사양 기능

* 측정 기능: ACPR/OCBW/CHPW, NdB BW, 합격-불합격, 주파수 카운터, 노이즈 마커

* 내장형 20dB 프리앰프

* 통신 인터페이스: LAN, USB 호스트/장치

* 디스플레이: 10.4" XGA 출력(1024*768)

* 옵션: 추적 생성기, EMI 필터
