[ GWINSTEK ] AFG-3031 1채널/1Hz ~30MH 임의함수발생기,파형발생기 > 임의 | 함수 | 신호 파형 발생기
계측기 > > [ GWINSTEK ] AFG-3031 1채널/1Hz ~30MH 임의함수발생기,파형발생기

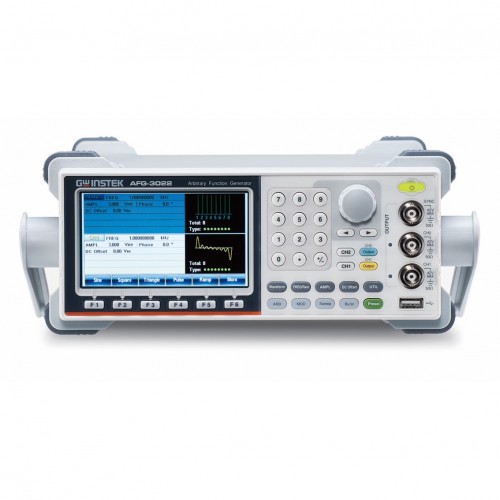

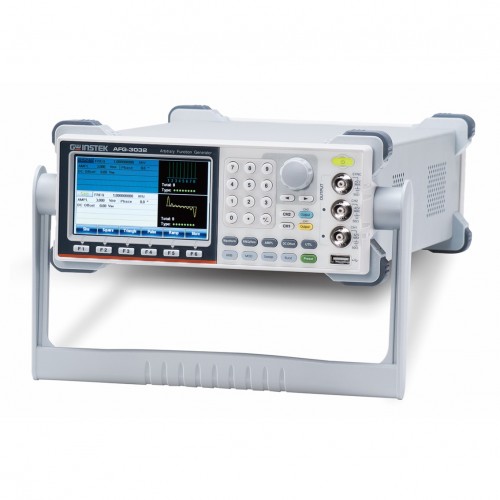

[ GWINSTEK ] AFG-3031 1채널/1Hz ~30MH 임의함수발생기,파형발생기 요약정보 및 구매

굿윌 - AFG-3031 1채널/1Hz ~30MH 임의함수발생기,파형발생기
SNS 공유 네이버블로그 공유 추천하기

상품 선택옵션 0 개, 추가옵션 1 개

브랜드 GWINSTEK
모델 AFG-3031
소비자가 2,923,000 (VAT 별도)
할인가격 2,513,000 (VAT 별도)
납기 전화문의
배송비결제 주문시 결제
포인트 0점

선택된 옵션

추가옵션

찜하기
※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

상품 정보

상품 기본설명

굿윌 - AFG-3031 1채널/1Hz ~30MH 임의함수발생기,파형발생기

상품 상세설명



AFG-3000 시리즈 임의 함수 발생기에는 산업, 과학 연구 및 교육 응용 프로그램을 충족하도록 설계된 20MHz/30MHz 단일 채널 및 듀얼 채널 모델이 포함됩니다. 절연 출력 설계에서 모든 출력 채널은 접지 절연되어 플로팅 회로의 테스트 응용 프로그램에 적합합니다. 예를 들어 AFG-3000을 전원 공급 장치의 DC 전압에 연결하면 최대 AC-DC 계단식 출력이 +42V 또는 -42V에 도달합니다. 듀얼 채널 모델의 각 채널은 독립적으로 작동하거나 접지 참조를 고려하지 않고 여러 장치를 동시에 작동할 수 있습니다. 예를 들어 자동차 전자 장치의 점화 제어 또는 전송 장치가 응용 프로그램입니다. 이 시리즈는 임의 파형 생성을 위한 250MSa/s의 샘플 속도, 16비트 분해능 및 8M 포인트 메모리 깊이를 제공합니다. 사용자는 편집된 파형을 메모리에 저장하여 임의 파형을 빌드할 수 있을 뿐만 아니라 GW Instek 디지털 스토리지 오실로스코프를 사용하여 AFG-3000의 내장 DSOLink 기능으로 파형을 재구성할 수도 있습니다.

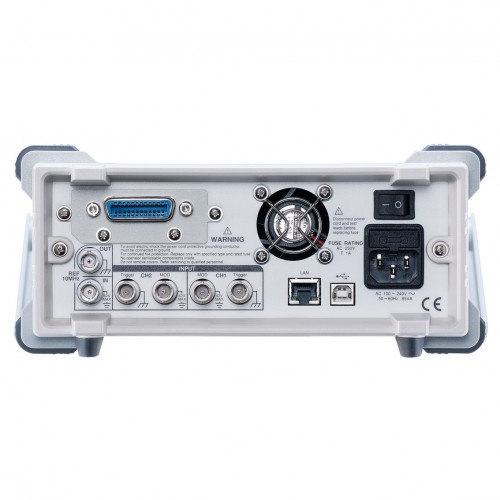

AFG-3000 시리즈는 최대 6개 유닛과 12개 채널의 다중 채널 작동을 위한 동기화된 위상을 지원합니다. 레퍼런스 입력 커넥터를 사용하면 외부 10MHz 타임베이스를 사용하여 내부 클록을 동기화하고 주파수 출력 정확도를 높일 수 있습니다. 이 시리즈는 주파수 스윕과 진폭 스윕을 지원하며, 선형/대수, 단방향(톱니)/양방향(삼각형), 연속/단일 트리거/게이트 트리거를 포함한 다른 기능을 통합하여 다양한 스윕 방법을 적용하여 다양한 애플리케이션 요구 사항을 충족할 수 있습니다. 주파수 스윕은 필터 및 저주파 증폭기와 같은 전자 부품의 주파수 응답을 테스트합니다. 진폭 스윕은 진동 테스트를 시뮬레이션하고(진동 테스터 필요) 다양한 재료의 노화 테스트와 저주파 증폭기의 선형성 테스트도 수행합니다.


AFG-3000 시리즈의 주요 특징은 1mVpp~10Vpp(50Ω 부하로 연결됨)의 출력 진폭, 1uHz~20MHz 또는 30MHz의 주파수 범위, 1uHz 주파수 분해능, 내장 사인, 사각, 펄스, 삼각, 램프, DC 전압, 고조파 및 노이즈가 포함됩니다. 펄스 파형의 파형 폭, 상승 에지 시간 및 하강 에지 시간은 유연하게 조정할 수 있습니다. 듀티 사이클이 0.017%~99.983%인 펄스 파형은 트리거 신호로 적용할 수 있습니다. 사용자는 65개의 내장 함수 파형을 통해 임의의 편집을 수행할 수 있습니다. 이 시리즈는 산업용 애플리케이션 요구 사항을 충족시키기 위해 AM/FM/PM/FSK/PWM 변조, 주파수 스윕, 진폭 스윕 및 버스트를 지원합니다. 듀얼 채널 모델은 차동 신호, 위상 제어 및 증폭기 왜곡의 테스트 요구 사항을 충족시키기 위해 SUM 변조, 커플링, 추적 및 위상을 제공합니다. 내장된 8차 고조파 신호 발생기는 스위칭 전원 공급 장치의 고조파 신호를 시뮬레이션하고 EMI 전원 필터 특성도 테스트합니다. AFG-3000 시리즈는 사용자가 내장된 다이어그램에서 파형을 빠르게 편집하여 측정을 수행할 수 있도록 무료 임의 파형 편집 소프트웨어(AWES)를 제공합니다.


[ 주요특징 ]

* 1uHz ~ 20 또는 30MHz, 1 mVpp ~ 10 Vpp 진폭의 16비트 분해능. 1 또는 2채널

* 더 높은 시간 분해능 임의 파형을 위한 250MSa/s 샘플링 속도

* 8M 포인트/채널 표준 파형 메모리

* 입력/출력 신호 접지는 하우징과 독립되어 있으며 채널 간 신호 접지도 절연되어 있습니다.

* 동기화된 위상은 최대 6개의 유닛과 12개의 채널을 작동합니다.

* 더욱 정확한 타이밍을 위해 펄스 파형 매개변수를 독립적으로 설정할 수 있습니다.

* 고조파 신호 발생기

* 듀얼 채널 모델은 SUM 변조, 결합, 추적 및 위상 기능을 지원합니다.

* AM/FM/PM/FSK/PWM/SUM 변조, 스윕 및 버스트 기능 내장

* USB/LAN/GPIB(옵션) 계측기 제어 인터페이스 제공

* AFG-3032/3022용 IQ 베이스밴드 파형 출력 기능
