다양한 신호 요구 사항을 충족시키는 다중 채널 신호 출력

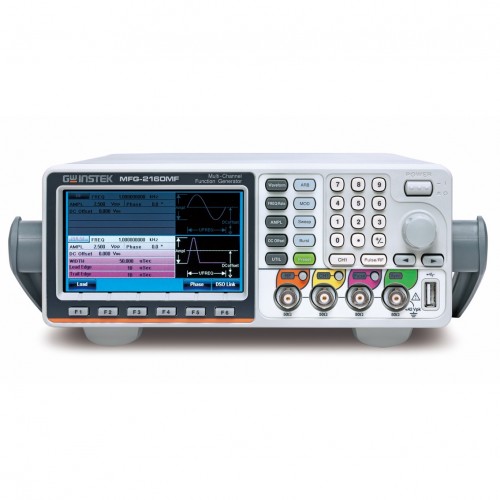

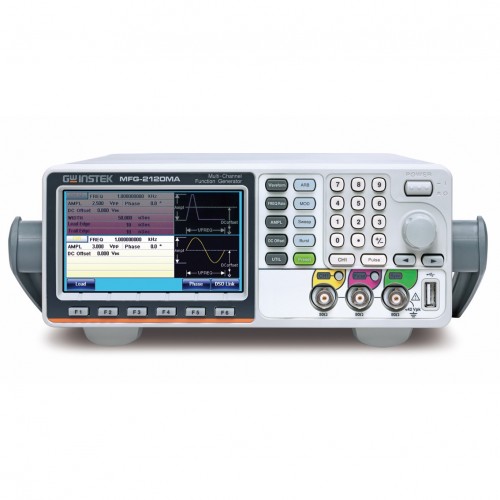

MFG-2000 시리즈는 MFG-21XX 엔트리 레벨 모델과 MFG-22XX 고급 모델을 포함한 다중 채널 함수 발생기입니다.MFG-21XX 모델의 출력 채널에는 단일 채널 10M/20M/30M/60MHz ARB 발생기 1개, 25MHz 펄스 발생기 1개, 160MHz 또는 320MHz RF 신호 발생기(MFG-2160MF/MFG-2160MR) 1개, 전력 증폭기 1개(MFG-2120MA만 해당)가 포함됩니다.MFG-22XX 모델에는 30MHz/60/200MHz 듀얼 성능 ARB 발생기 1개, 25MHz 펄스 발생기 1개, 160MHz 또는 320MHz RF 신호 발생기(MFG-2260MFA/MFG-2260MRA) 1개, 전력 증폭기 1개(MFG-2260MFA/MFG-2260MRA만 해당)가 포함됩니다.

최대 5개의 동시 출력 채널(MFG-2260MFA/MFG-2260MRA)을 갖춘 MFG-2000 시리즈에는 두 채널 모두 최대 60MHz의 CH1 및 CH2 등가 성능 듀얼 채널 임의 함수 발생기, 최대 320MHz 사인파 및 다양한 변조 RF 신호를 생성하는 표준 AFG인 RF 신호 발생기 , 주파수가 25MHz에 이르는  펄스 발생기 , 오디오 범위에 이상적인 전력 증폭기가 포함됩니다. 위에서 언급한 5개의 다른 기능 채널은 10개 모델에 개별적으로 또는 전체적으로 할당되며, 펄스 발생기 모델이 있는 기본 단일 채널 AFG에서 5채널 모델까지 확장되어 다양한 교육 및 산업 응용 프로그램을 충족시킵니다.

MFG-2000 시리즈의 AFG 채널은 사인파, 사각파, 삼각파 등을 출력합니다. 이 시리즈는 200MHz 샘플 속도, 100MHz 파형 반복 속도, 14비트 분해능, 16k 포인트 메모리 깊이의 진정한 포인트별 출력 임의 파형 특성을 특징으로 합니다. 일부 모델은 AM/FM/PM/FSK/PWM, 스윕, 버스트, 트리거, 150MHz 주파수 카운터와 같은 다양한 변조 방식을 제공합니다. 동기화된 듀얼 채널 모델은 동기화, 지연, 합, 커플링을 포함한 상관 관계를 제공합니다. 완전한 AFG 신호 소스(ARB 포함)인 RF 신호 발생기는 다양한 변조, 스윕, ASK 및 PSK와 같은 디지털 변조를 특징으로 하며 사인파 주파수는 최대 320MHz입니다. 25MHz의 전체 기능 펄스 발생기가 모든 모델 에 장착되어 있으며 펄스 폭, 상승 에지 시간, 하강 에지 시간을 조정하여 트리거 신호로 적용할 수 있습니다. 20W, 10dB, DC-100KHz 대역폭, 왜곡률 0.1% 미만의 독립형 입출력 전력 증폭기를 오디오 애플리케이션에 적용할 수 있습니다.

[ 주요특징 ]

* 최대 5개 출력 채널

- 2개의 동등 성능 임의 채널 주파수 : 1μHz~10/20/30/60/200MHz

- RF 채널 주파수(FG/ARB/MOD) : 160/320MHz

- 펄스 발생기 주파수 : 25MHz

- 파워 앰프 : 저주파, 100kHz, 출력 20W

* True Point by Point 출력 임의 파형 기능: MFG-2220HM 샘플 속도: 250MSa/s, 반복 속도: 125MHz;

  기타 모델 샘플 속도: 200MSa/s, 반복 속도: 100MHz, 14비트 분해능, 16k 포인트 메모리 깊이

* I/O 단자와 계측기 섀시 간 접지 절연 설계(MFG-2220HM 제외)

* 주파수 카운터 : 150MHz, 8비트 주파수 분해능

* AM/FM/PM/ASK/FSK/PSK/SUM/PWM 변조

* 의료 및 자동차용 전자파형 내장(MFG-2220HM 제외)

* USB 호스트/USB 장치/LAN(MFG-22XX만 해당)
