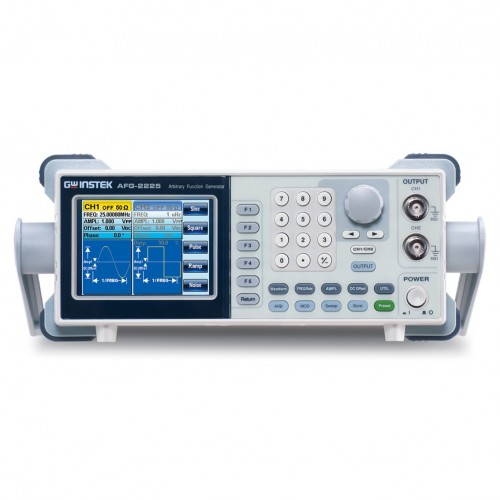

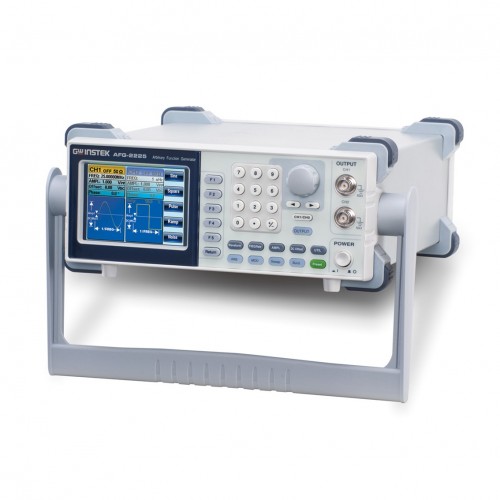

GW Instek은 동급에서 뛰어난 기능을 제공하는 최초의 기본 레벨 듀얼 채널 임의 함수 발생기인 AFG-2225를 출시합니다. 두 채널 모두 차동 또는 IQ 신호와 같은 듀얼 신호 애플리케이션에 적합한 동일한 특성을 갖추고 있습니다. 뛰어난 비용 성능 가치로 인해 AFG-2225는 개발 프로세스를 가속화하는 실용적인 도구가 됩니다.

두 채널의 주요 특징은 10Vpp 출력 진폭, 1uHz 분해능의 25MHz 주파수 대역폭, 사인파, 사각파, 램프(삼각형) 및 노이즈의 내장 파형입니다. 사각파의 1%~99% 조정 가능한 듀티 사이클은 펄스 신호 소스로 사용할 수 있습니다. 임의 파형의 경우 사용자는 66개의 내장 파형을 편집하거나 완전히 새로운 파형을 만들 수 있습니다. 또한 AFG-2225는 다양한 통신 분야에 적용할 수 있는 AM/FM/PM/FSK/SUM 변조, 스윕, 버스트 및 주파수 카운터 기능을 제공합니다.

직관적이고 사용자 친화적인 인터페이스 외에도 3.5인치 컬러 LCD는 출력에서 제시된 실제 파형을 포함한 포괄적인 작동 정보를 표시합니다. USB 호스트 및 장치 인터페이스는 AFG-2225를 다른 장치와 연결하도록 장착되어 있어 더욱 실용적인 사용을 위한 파형 생성의 유연성을 제공합니다. GW Instek GDS 시리즈 디지털 스토리지 오실로스코프(DSO)에 연결하면 관심 있는 파형을 캡처하고 재구성할 수 있습니다. 사용자는 임의 파형 PC 소프트웨어를 사용하여 파형을 편집한 다음 AFG-2225로 직접 보내거나 파형을 플래시 드라이브에 저장한 다음 AFG-2225로 전송할 수도 있습니다.

주파수 범위는 1uHz ~ 25MHz이며 다양한 표준 파형을 제공합니다.

모든 기능을 갖춘 듀얼 채널 신호 출력 기능

듀얼 채널 출력의 상관 함수

임의 파형 편집의 높은 유연성

사각파의 1%~99% 조정 가능한 듀티 사이클

친근한 운영 인터페이스 및 즉각적인 매개변수 표시

66개의 내장 임의 파형

다중 변경 신호 응용 프로그램 지원

임피던스 스위치 기능

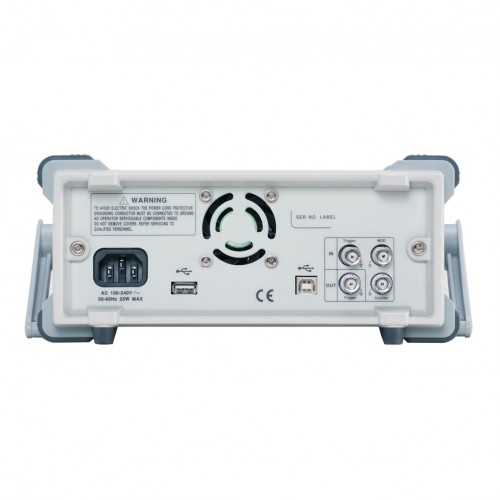

USB 호스트/장치 인터페이스 제공

[ 주요특징 ]

* 1μHz ~ 25MHz(사인파/사각형파)의 넓은 주파수 범위

* 전체 범위에서 1 μHz 분해능

* 두 채널 모두에 내장된 표준 120MSa/s, 10비트, 4k 포인트 임의 파형

* 진정한 듀얼 채널 출력, CH2는 CH1과 동일한 특성을 제공합니다.

* 듀얼 채널의 커플, 추적, 위상 작업이 지원됩니다.

* 사각파에 대한 1% ~ 99% 조정 가능한 듀티 사이클

* 사용자 친화적인 인터페이스를 갖춘 고해상도 컬러 TFT LCD

* 다양한 편집 방법으로 임의의 파형을 쉽게 편집

* 내장형 표준 AM/FM/PM/FSK/SUM/스윕/버스트 및 주파수 카운터

* 원격 제어 및 파형 편집을 위한 USB 호스트/장치 인터페이스
