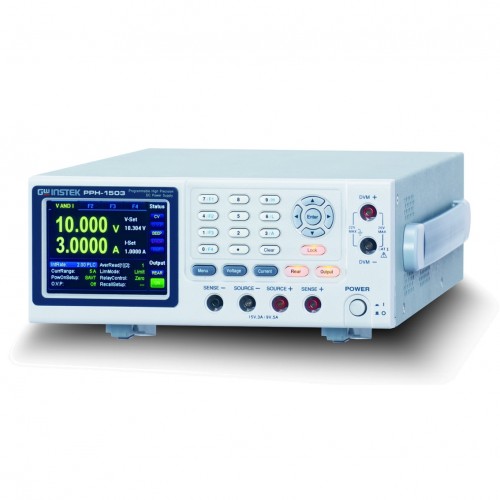

PPH-1503은 15V/3A 또는 9V/5A의 이중 범위를 갖춘 고속 및 고정밀 DC 전원 공급 장치입니다. PPH-1503은 저전력 소비 요구 사항과 전압 및 전류 모두의 정확성, 속도 및 분해능에 대한 사용자의 큰 요구를 충족하도록 독점적으로 설계되었습니다. 회로는 부하 변화를 경험하는 동안 안정적인 전압 출력을 제공하기 위해 신속한 응답 기능으로 설계되었습니다. 예를 들어, 휴대전화를 대기 모드에서 통화 모드로 전환하면 전류 소비가 밀리초 이내에 크게 변경됩니다. 부하 전류가 전류 제한을 초과하면 제한 및 트립의 두 가지 작동 모드를 선택할 수 있습니다. 제한 모드에서 PPH-1503은 자동으로 정전류(CC) 모드로 전환됩니다. 트립 모드에서 전압 출력은 자동으로 꺼집니다.

PPH-1503은 최소 변동으로 출력 전압을 복구하기 위해 전류 변화에 대한 신속한 대응을 제공하도록 설계되었습니다. 높은 샘플링 속도는 전압 및 전류 측정에서 빠른 리드백을 허용하여 제품 테스트 속도를 가속화하여 생산의 테스트 처리량을 높일 수 있습니다. 싱크 기능은 휴대용 기기의 배터리 충전기를 테스트하는 데 사용할 수 있습니다. PPH-1503의 고정밀 성능은 저전력 소비 수준에서 측정 기능을 제공합니다. 입력 포트가 있는 내장 DVM(디지털 전압계) 하나는 PPH-1503이 전압과 전류를 출력하는 동안 DUT의 모든 지점을 측정하도록 설계되었습니다. 또한 전면 및 후면 패널에 두 개의 포트가 있어 사용자는 연결 편의성에 따라 하나만 선택하여 테스트를 수행할 수 있습니다. PPH-1503은 DVM을 사용하여 빠르고 정확한 전원 공급이 필요한 생산 라인, R&D 연구실, 장치 검사, 유지 보수 센터 또는 시설에 이상적인 전원입니다.

TV, 모니터, 태블릿, NB와 같은 제품에 LED 백라이트 모듈을 조립하는 테스트에서 최소 전류 분해능 요구 사항은 최소 4자리 이상이어야 합니다. 크기가 다른 LED 백라이트는 다른 전류 소비가 필요합니다. 대부분의 LED 백라이트는 150mA이며, 일반적인 전원 공급 장치는 위에서 언급한 4자리의 고전류 분해능을 제공할 수 없습니다. 그러나 PPH-1503은 5A 설정에서 0.1mA(4 4/5자리에 해당)의 전류 분해능을 제공하고 측정 및 명령 모두의 빠른 전송 시간을 제공하여 전류 분해능의 테스트 요구 사항을 충분히 충족시켜 생산 용량을 높입니다. 높은 작동 전압 요구 사항을 달성하기 위해 PPH-1503은 GW Instek GPR-H 시리즈 전원 공급 장치와 직렬로 연결하여 고전압 제품의 테스트를 수행할 수 있습니다.

[ 주요 특징 ]

* 듀얼 범위 출력(0~15V/0~3A) 또는 (0~9V/0~5A)

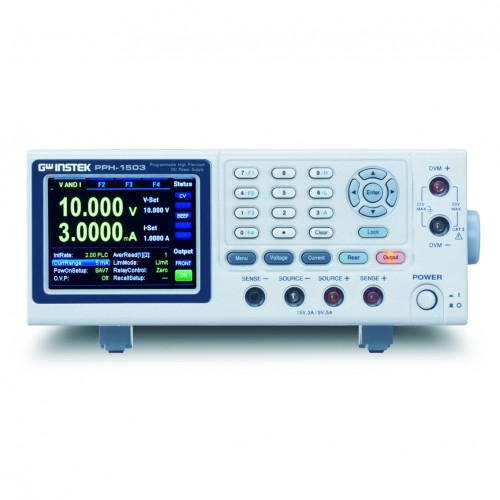

* 3.5인치 TFT LCD 디스플레이

* 정전압 및 정전류 동작

* 내장된 DVM 측정 기능

* 높은 측정 분해능(5A 범위의 경우 1mV/0.1mA);(1mV/0.1uA의 경우) 5mA 범위

* 외부 릴레이 제어 출력 켜기/끄기

* 싱크 전류 용량(최대: 2A)

* 디지털 패널 제어

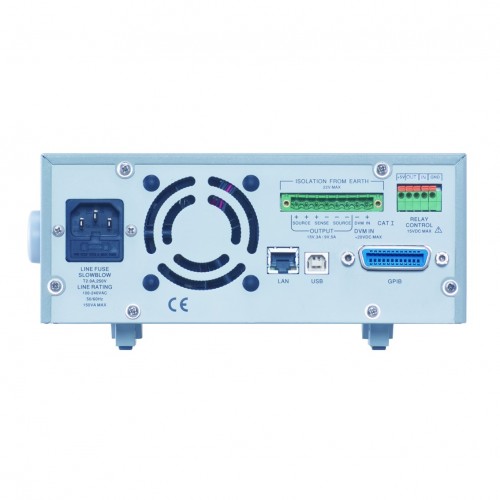

* 전면 또는 후면 패널에서 선택 가능한 출력 및 입력(DVM) 포트

* 키 잠금 기능

* 전원 출력 ON/OFF 상태를 포함한 5개 세트의 사전 설정 메모리

* 고속 과도 회복 시간(100mV 이내 <40us ; 100mV 이내 <80us) (20mV)

* DUT 손상을 방지하기 위한 OVP/OCP/OTP 보호

* 표준 다중 인터페이스: USB / LAN / GPIB

* LabVIEW 드라이버 및 PC 원격 제어 소프트웨어
