ASR-6000 고성능 AC/DC 전원 개발의 시작

알파고가 초고속 컴퓨팅 능력으로 인간 체스 챔피언을 물리친 순간부터 인공지능 기술(AI)은 전 세계적으로 급속히 발전했습니다. 오늘날 고급 AI 기능을 갖춘 서버는 2개의 CPU + 8개의 GPU라는 고속 컴퓨팅 아키텍처에서 엄청난 양의 데이터를 처리합니다.

그러나 AI 서버는 고속 컴퓨팅을 유지하기 위해 엄청난 양의 전력이 필요합니다! 이러한 수요를 충족하기 위해 서버 전원 공급 장치의 전력, 밀도 및 효율성이 크게 개선되었습니다. 고전력 서버 전원 모듈은 고효율 변환 및 전력 소비 절감이 필요합니다. AC 단상 입력, HVDC 400V 입력 또는 증가된 DC 전압 출력 설계를 사용하여 이 목적을 달성할 수 있습니다.

고전력 서버가 작동할 때 전력 안정성을 보장하기 위해 핫스왑 가능한 중복 전원 공급 사양(예: CRPS)이 있는 전원 모듈이 서버 랙에 널리 적용되었습니다. 중복 기능이 있는 전원 모듈은 모든 모듈이 고전력 출력 중에도 정상 작동을 유지할 수 있는지 확인하기 위해 한 번에 여러 전원 모듈을 테스트해야 합니다. 서버 전원 공급 장치 개발의 빠른 변화로 인해 GW Instek은 고객 요구 사항을 충족하기 위해 완전히 새로운 플래그십 모델인 ASR-6000 시리즈를 개발했습니다.

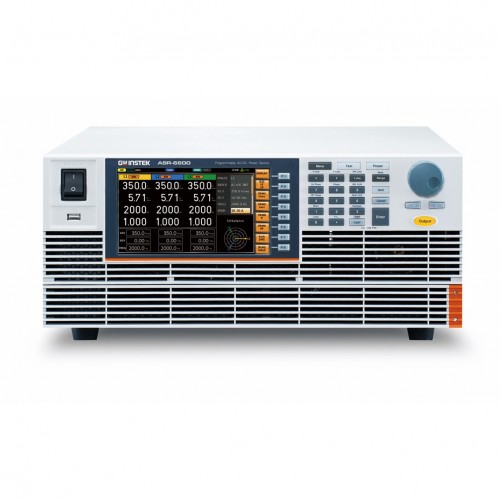

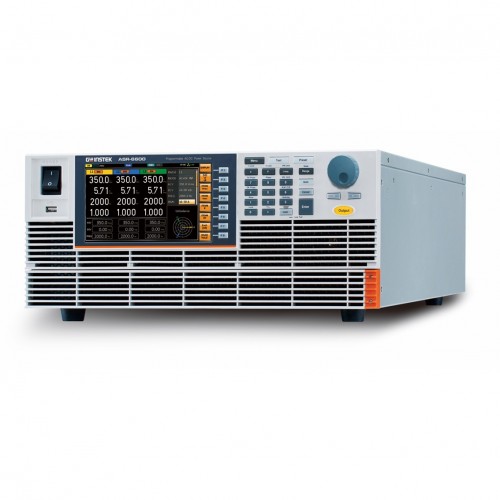

ASR-6000 시리즈에는 ASR-6450 AC/DC 4.5kVA 및 ASR-6600 AC/DC 6kVA의 두 가지 모델이 있습니다.

ASR-6000은 GW Instek의 첫 번째 독립형 장치로 AC 단상/3상 입출력을 지원하고 정격 DC 전력 출력을 제공합니다. 이 시리즈는 3세대 반도체 실리콘 카바이드(SiC) 기술을 사용하여 4U 6kVA 고전력 밀도 및 고성능 AC/DC 전원을 생성합니다.

ASR-6000은 균형 3상 및 불균형 3상, 위상 손실과 같은 보다 다양한 전력 환경 변화를 에뮬레이션할 수 있는 기능을 갖추고 있으며, 최대 3개의 DUT를 동시에 테스트할 수 있는 다중 채널 출력 기능, 프로그래밍 가능한 출력 임피던스 조정 및 40가지 이상의 임의 파형 출력이 내장되어 있습니다. GW Instek 플래그십 모델 ASR-6000의 무적 출시는 GW Instek이 고전력 AC 소스에 대한 완벽한 테스트 솔루션을 제공할 수 있음을 보여줍니다. ASR-6000은 GW Instek 전원의 MVP입니다.

[ ASR-6000 주요 응용 프로그램 ]

* 서버/통신용 전원공급장치 제조업체

* 6kVA 온보드 충전기

* 무정전 전원 공급 시스템(UPS)

* 교류인버터

* 교류 3상 모터 제어 및 보호 장치

* 군수산업, 과학연구, 교육

고전력 테스트 요구 사항을 충족하려면

ASR-6000 시리즈는 최대 24kVA AC(단상/3상) 및 24kW DC 고전력을 출력할 수 있는 9kVA, 12kVA, 13.5kVA, 18kVA 및 24kVA 모델을 제공합니다. 이 시리즈는 고효율 전력 출력과 안정적이고 신뢰할 수 있는 전력 품질을 특징으로 하여 고전력 관련 제품 테스트 애플리케이션에 적합합니다.

[ 적용 분야 ]

* CRPS 서버 전원 공급 테스트

* 3상 모터 보호 장치 테스트

* 고전력 UPS 테스트

* 고전력 인버터 테스트

* 항공우주 장비 테스트

[ 주요 특징 ]

* 3세대 반도체 실리콘 카바이드(SiC) 기술을 채택하여 고전력 밀도의 4U 6kVA 고성능 AC/DC 전원을 생성합니다.

* AC 입력은 단상 및 3상, 위상 전압 200V ~ 240V±10%(델타 또는 Y 연결)을 지원합니다.

* 10가지 출력 모드: 외부 입력 신호 주파수 및 주 전원 동기화(SYNC), 외부 전압 제어 내부 증폭기 출력(VCA) 포함

* 다중채널 출력 기능

* 1P2W, 1P3W, 3P4W 출력 지원

* AC 최대 출력 위상 전압: 350 Vrms 라인 전압: 700 Vrms

* 주파수 범위: AC 모드: 15.00Hz ~ 2000.0Hz, AC+DC 모드: 1.00Hz ~ 2000.0Hz(독립형 장치 ASR-6450/6600);

  병렬 랙 유형: 최고 주파수는 1000.0Hz(9kVA ~ 18kVA)로 감소; 550.0Hz(24kVA)로 감소

* AC 평형 및 비평형 3상, 위상 손실 출력 기능

* 프로그래밍 가능한 출력 임피던스 조정

* 듀얼 채널 전압/전류 출력 모니터링 기능

* 전압 출력 상승 시간은 3가지 범위로 조정 가능합니다.

* 시퀀스 편집 및 에뮬레이션 출력 모드 지원

* 수만개의 파형을 편집하고 출력할 수 있는 강력한 임의 파형 편집 및 출력 기능

* 데이터 수집 기능을 지원하는 고급 웹 서버 제어

* 100차 고조파 측정 기능

* 최대 24kVA/24kW까지 병렬 연결 유형 지원

* 표준 인터페이스: RS-232C, USB, LAN

* 옵션 인터페이스: CAN Bus, DeviceNet, GPIB
