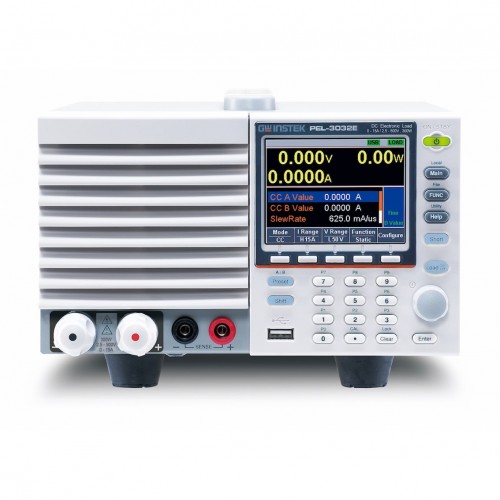

GW Instek에서 새로운 PEL-3000E 시리즈 프로그래밍 가능 단일 채널 전자 부하를 출시합니다. 이 시리즈에서 PEL-3031E는 300W(1V~150V/60A)를 제공하고 PEL-3032E는 300W(2.5V~500V/15A) 전류 싱크 기능을 제공합니다. PEL-3000 시리즈에서 물려받은 PEL-3000E는 읽기 쉬운 LCD 패널과 사용자 친화적인 인터페이스를 갖추고 있습니다. 이 모델은 저전력에서 중간  전력 소비가 필요한 전자 부품, 배터리, 휴대용 충전기 및 전원 제품에 대한 고속 및 정확한 측정 기능을 제공합니다.

PEL-3000E 시리즈는 60mA에서 시작하는 전류 싱크 동작을 위해 설계되었으며 충전기, 어댑터, 다양한 전원 공급 장비, 휴대용 충전기 등의 측정 애플리케이션을 목표로 합니다.

PEL-3000E에는 7가지 작동 모드가 있습니다. 그 중 4가지 기본 작동 모드는 정전류, 정전압, 정저항 및 정전력입니다. 다른 3가지 결합 작동 모드는 정전류 + 정전압, 정저항 + 정전압, 정전력 + 정전압입니다. 사용자는 제품의 테스트 요구 사항에 따라 작동 모드를 선택할 수 있습니다. CC 모드의 경우 전자 부하는 설정된 전류 값에 따라 정전류를 싱크합니다. CV 모드의 경우 전자 부하는 소스 전압을 프로그래밍된 값으로 제어하기에 충분한 전류를 싱크하려고 시도합니다. CR 모드의 경우 전자 부하는 설정된 저항 값에 따라 입력 전압에 선형적으로 비례하는 전류를 싱크합니다. CP 모드의 경우 전자 부하는 프로그래밍된 전력 설정에 따라 부하 전력 싱크 작동(부하 전압 x 부하 전류)을 시작합니다 .

다양한 테스트 조건의 요구 사항을 충족하기 위해 Static 기능은 일정한 전류를 싱크하는 것이고, Dynamic 기능은 두 싱크 조건 사이를 주기적으로 전환하는 것이고, Sequence 기능은 두 개 이상의 싱크 조건에 대한 테스트를 제공하는 것입니다.Sequence 기능은 Normal Sequence와 Fast Sequence로 나눌 수 있습니다.Normal Sequence는 사용자가 다양한 싱크 조건(CC, CR, CV 또는 CP 모드)과 시간(조정 가능 범위: 1ms~999h 59min 59s)에 따라 변화하는 전류 싱크 조건 세트를 확립할 수 있도록 하는 복잡한 시퀀스를 생성하는 가장 유연한 수단입니다.Fast Sequence를 사용하면 가장 작은 단계에 대해 25us의 시간 분해능을 설정할 수 있습니다.여러 단계에 대한 매개변수를 설정하면 다양한 실제 부하 조건의 연속적인 전류 변화를 시뮬레이션할 수 있습니다. 예를 들어, 전자 부하를 사용하여 전동 공구의 전원 공급 장치를 테스트하는 동안 먼저 오실로스코프와 공구의 전류 프로브로 파형을 얻은 다음, 얻은 파형을 사용하여 전자 부하의 시퀀스 기능을 통해 시뮬레이션된 전류 파형을 편집하여 전동 공구를 테스트하고 작동 상태를 분석할 수 있습니다. 소프트 스타트 기능을 사용하면 사용자가 전류 싱크의 상승 시간을 결정하여 전자 부하의 설정 전류,  저항 또는 전력 값에 도달하는 데 필요한 시간을 결정할 수 있습니다. 소프트 스타트에 적절한 상승 시간을 설정하면 DUT(전원 공급 장치)의 과도 출력 전류로 인해 발생하는 출력 전압 변동을 상쇄하는 데 효과적입니다. 일반적인 DC 부하에는 소프트 스타트 기능이 없다는 점에 유의해야 합니다.

고속 전류 싱크 동작을 수행할 때 전자 부하와 DUT를 연결하는 케이블의 인덕턴스 효과는 전자 부하의 입력 단자에서 과도 전압 강하로 이어지고, 그 결과 전압 비단조 증가가 발생합니다. PEL-3000E의 소프트 스타트 기능은 출력 전압이 단조 증가할 수 있을 뿐만 아니라 DUT에서 돌입 전류와 서지 전압이 발생하는 것을 방지합니다. 예를 들어 전원 공급 장치, LED 및 DC 부하(소프트 스타트 기능 활성화)를 사용하는 테스트는 돌입 전류와 서지 전압으로 인해 LED가 손상되는 것을 방지할 수 있습니다.

PEL-3000E의 내장 BATT 테스트 자동화는 배터리 방전 애플리케이션에 보다 유연한 방전 정지 설정과 방전 전류 설정을 위한 상승 및 하강 슬루 레이트를 제공합니다. DUT(예: 전원  공급 장치)에 대한 OCP, OPP 테스트 자동화는 사용자에게 DUT의 활성화 지점을 확인하기 위한 고해상도 측정 값을 제공합니다. 사용자에게 측정 결과를 제공하여 DUT의 실제 과보호 활성화 지점이 규정을 충족하는지 확인하는 데 도움이 됩니다. 그 외에도 PEL-3000E는 사용자에게 외부 전압, 외부 저항 및 스위치에서 PEL-3000E를 제어하기 위한 아날로그 제어 단자를 제공합니다. 아날로그 제어 단자는 전자 부하의 상태를 모니터링하고 보호 알람을 표시할 수도 있습니다.

[ 주요 특징 ]

* 7가지 작동 모드: CC, CV, CR, CP, CC+CV, CR+CV, CP+CV

* 빠른/일반 시퀀스 기능

* 소프트 스타트

* 배터리 방전 테스트

* OCP、OPP 테스트 자동화

* 최대 슬루율: 2.5A/us

* 동적 모드

* 보호: OVP, OCP, OPP, OTP, RVP, UVP

* 원격 감지

* 전압, 전류 및 전력 측정 기능 통합

* 외부 전압 또는 저항 제어

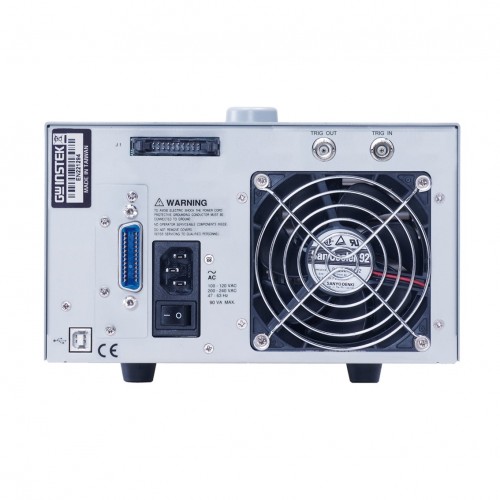

* 후면 패널 BNC、트리거 IN/OUT

* 아날로그 외부 제어

* USB/GPIB(옵션)
