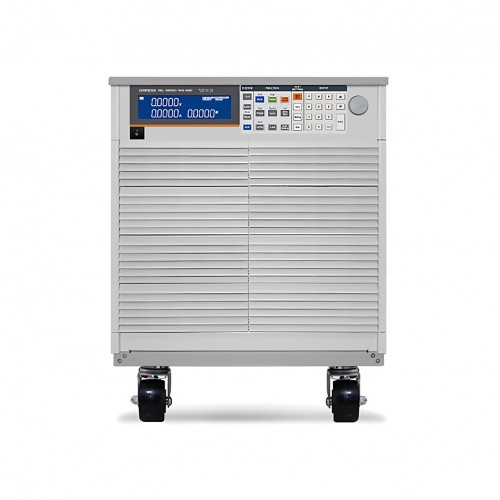

GW Instek PEL-5000C 시리즈 단일 채널 전자 부하는 6kW~24kW의 전력 범위를 가진 150V/ 600V/ 1200V 모델을 제공합니다. PEL-5000C는 전력, 전압 및 전류의 다양한 조합을 특징으로 하는 총 24개의 모델을 보유하고 있습니다. 배터리, 전기 자동차 충전기/충전소, 전기 자동차 배터리 및 태양광 패널의 사양을 테스트하고 검증할 수 있습니다. PEL-5000C는 동일한 전압 사양 및 다른 전력 모델에 대한 병렬 연결을 지원합니다. PEL-5000C는 최대 8개의 장치를 병렬로 연결하여 최대 192kW의 전력을 제공할 수 있습니다.

배터리 테스트 시나리오의 경우 PEL-5000C는 CC+CV 배터리 방전 테스트 모드, CP+CV 배터리 방전 테스트 모드, CC+ UVP 배터리 방전 테스트 모드, CP+ UVP 배터리 방전 테스트 모드의 네 가지 배터리 방전 모드를 특별히 제공합니다. 사용자는 테스트 요구 사항에 따라 적합한 테스트 모드를 선택할 수 있습니다. 네 가지 배터리 방전 모드 외에도 PEL-5000C는 시간 주기 방전, 펄스 방전 및 RAMP 방전 모드도 제공합니다. 사용자는 방전 시간 또는 펄스 전류 모드에서 방전을 설정하거나 방전 전류의 상승/하강 슬루율을 설정할 수도 있습니다. 이러한 기능은 전기 자동차가 주행 중일 때 배터리 방전 전류 파형을 시뮬레이션하는 데 매우 유연할 수 있습니다.

PEL-5000C는 다양한 DUT의 검증 요구 사항을 충족하기 위해 돌입 전류 테스트 모드, 태양광 패널 MPPT 테스트 모드, 자동화된 OCP, OPP 테스트 기능 및 150세트의 매개변수 저장 기능을 포함한 다양한 테스트 기능을 제공합니다. PEL-5000C의 1200V 모델은 1000V에서 전체 전력 출력을 제공할 뿐만 아니라 1200V 출력에서 60%의 전력 출력을 제공하는데, 이는 유사한 전자 부하의 다른 제조업체의 50% 전력 출력보다 높습니다. 전자 부하에 직접 연결된 고전압 배터리 또는 충전기는 전자 부하를 손상시킬 수 있습니다. PEL-5000C에는 내장된 슬로우 스타터가 있어 DC 부하를 보호할 뿐만 아니라 사용자의 설치 비용과 측정 설정 시간을 절약합니다.

[ 주요 특징 ]

* 최대 전력 192KW까지

* 최대 8개의 마스터/슬레이브 병렬 제어 장치

* 5자리 디지털 전압, 전류 및 전력계

* 대형 LCD 디스플레이

* 전압값, 전류값, 와트값을 동시에 표시

* 역률 조절기(PFC) 테스트에 적합(600V, 1200V 모델)

* 자동으로 OCP, OPP 테스트를 수행합니다.

* 전원 켜짐 상태 값을 설정할 수 있습니다.

* 정전류, 정저항, 정전압, 정전력, 정전류+정전압, 정전력+정전압, 동적 및 단락 모드

* 단락 회로 테스트 중에 단락 회로 시간을 설정할 수 있습니다.

* 과전류, 과전력, 과열 보호 및 과전압 경고

* 전압 극성 표시는 양수 값("+") 또는 음수 값("-")으로 설정 가능합니다.

* 태양광 패널 MPPT 테스트 지원

* 옵션 인터페이스: GPIB, RS232, USB, LAN
