계측기 > > [ GWINSTEK ] AEL-5023-350-112.5 AC/DC전자로드 350V/112.5A/22500W AC/DC전자부하기

[ GWINSTEK ] AEL-5023-350-112.5 AC/DC전자로드 350V/112.5A/22500W AC/DC전자부하기 요약정보 및 구매

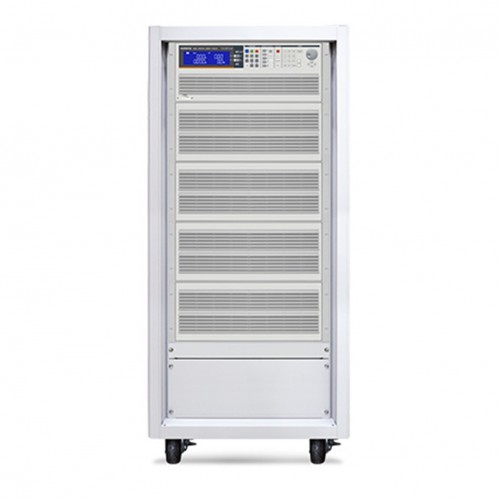

굿윌인스텍 - AEL-5023-350-112.5 AC/DC전자로드 350V/112.5A/22500W AC/DC전자부하기
SNS 공유 네이버블로그 공유 추천하기

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 GWINSTEK
모델 AEL-5023-350-112.5
소비자가 63,818,000 (VAT 별도)
할인가격 59,350,700 (VAT 별도)
납기 전화문의
배송비결제 주문시 결제
포인트 0점

선택된 옵션

찜하기
※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

상품 정보

상품 기본설명

굿윌인스텍 - AEL-5023-350-112.5 AC/DC전자로드 350V/112.5A/22500W AC/DC전자부하기

상품 상세설명

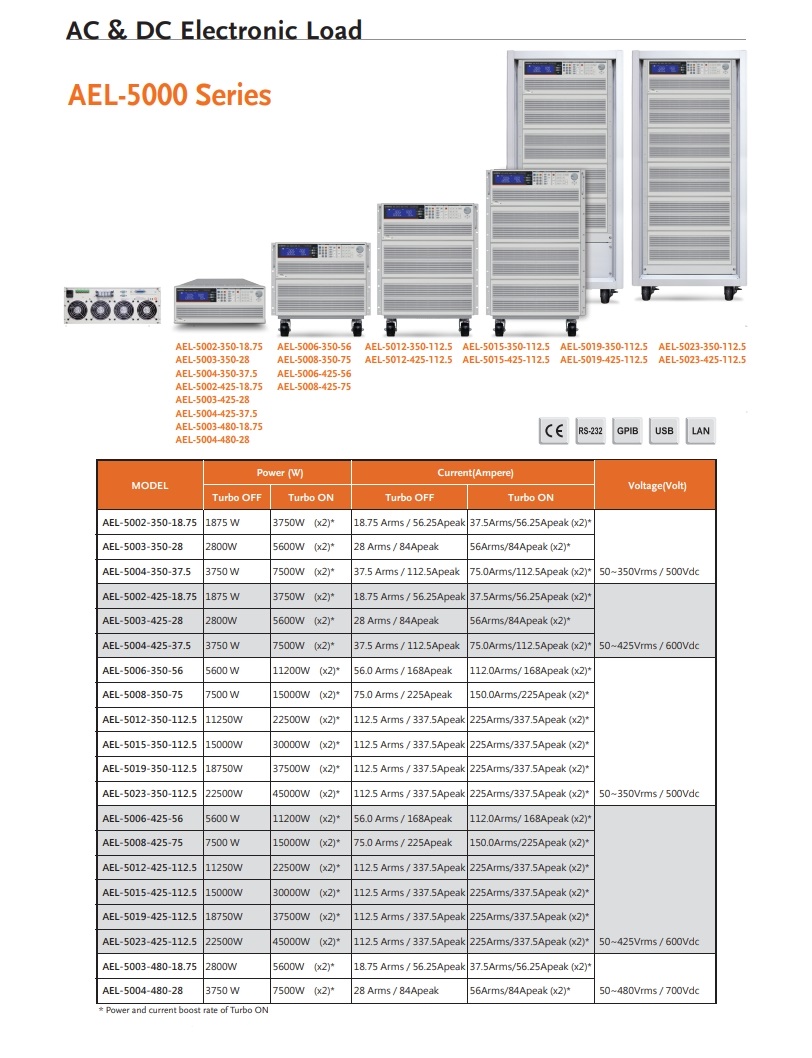

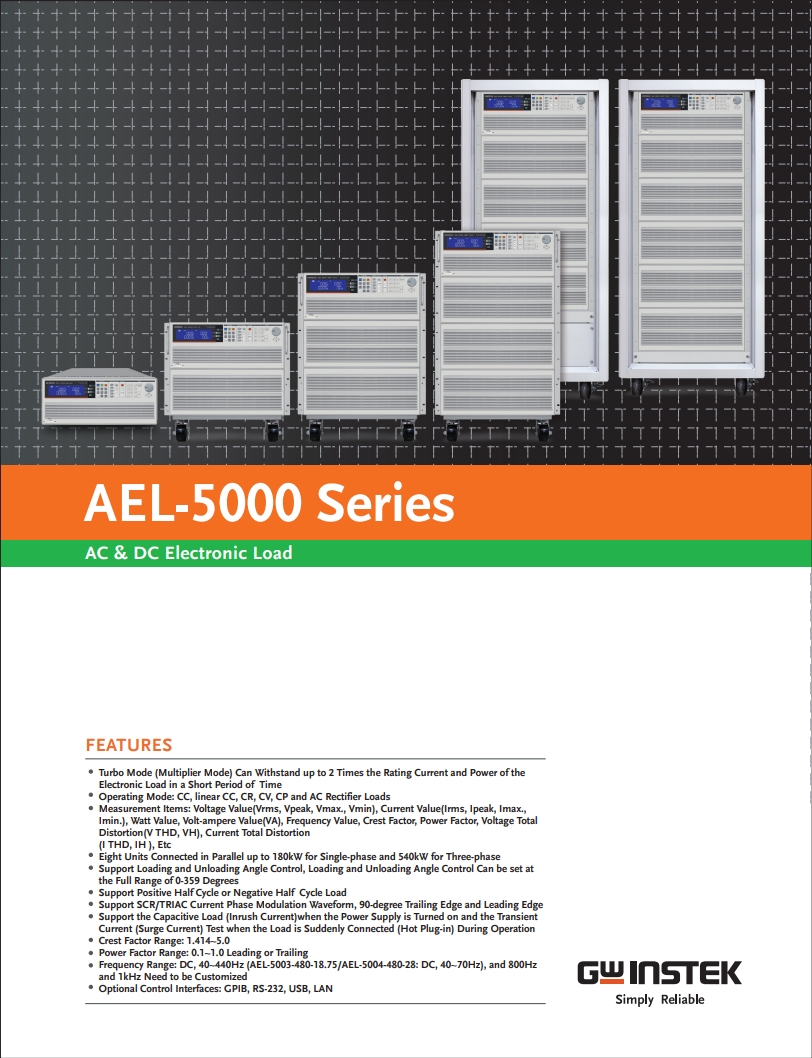

GW Instek은 전력 범위에 따라 AEL-5000 시리즈 AC/DC 전자 부하 20개 모델을 출시합니다. 단일 장치의 전력 범위는 1875W에서 22500W이며 최대 8개 장치를 병렬로 연결할 수 있습니다. 단상 병렬 연결의 최대 전력은 180kW에 도달할 수 있으며 3상의 총 전력은 540kW에 도달할 수 있으며 UPS, 인버터/차단기, AC 전원, 배터리, 퓨즈/차단기, DC 전원 및 기타 애플리케이션에 적합합니다.

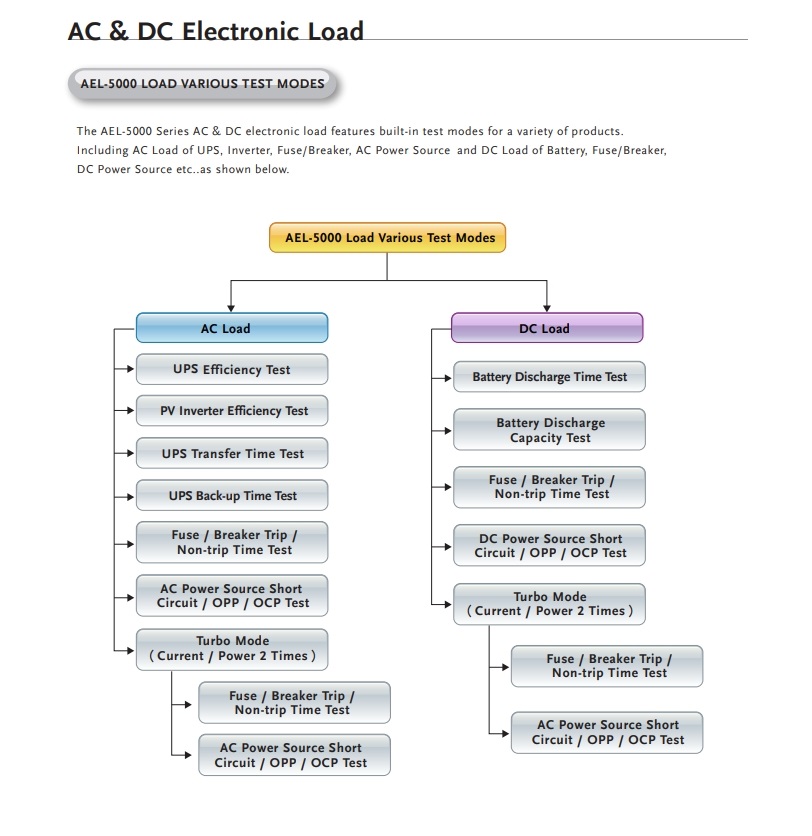

AEL-5000 시리즈는 16비트 A/D 및 DSP와 같은 정밀 측정 회로를 내장하여 전압 평균 제곱근 값(Vrms), 전류 평균 제곱근 값(Arms), 와트 값(Watt), 전압-암페어(VA), 크레스트 팩터(CF), 역률(PF), 총 고조파 왜곡률(THD), 전압 총 고조파 왜곡률(VTHD), 전류 총 고조파 왜곡률(ITHD), 피크 전류(Ipeak), 최대 전류(Amax), 최소 전류(Amin), 최대 전압(Vmax), 최소 전압(Vmin), 시간 측정을 포함한 정확한 측정 항목을 제공합니다. 또한 내장된 테스트 모드에는 UPS 효율, PV 인버터 효율, UPS 백업 시간, 배터리 방전 시간, UPS 전환 시간, 퓨즈/차단기 트립/비트립, 단락 시뮬레이션, OCP, OPP 및 기타 테스트 모드가 포함됩니다.

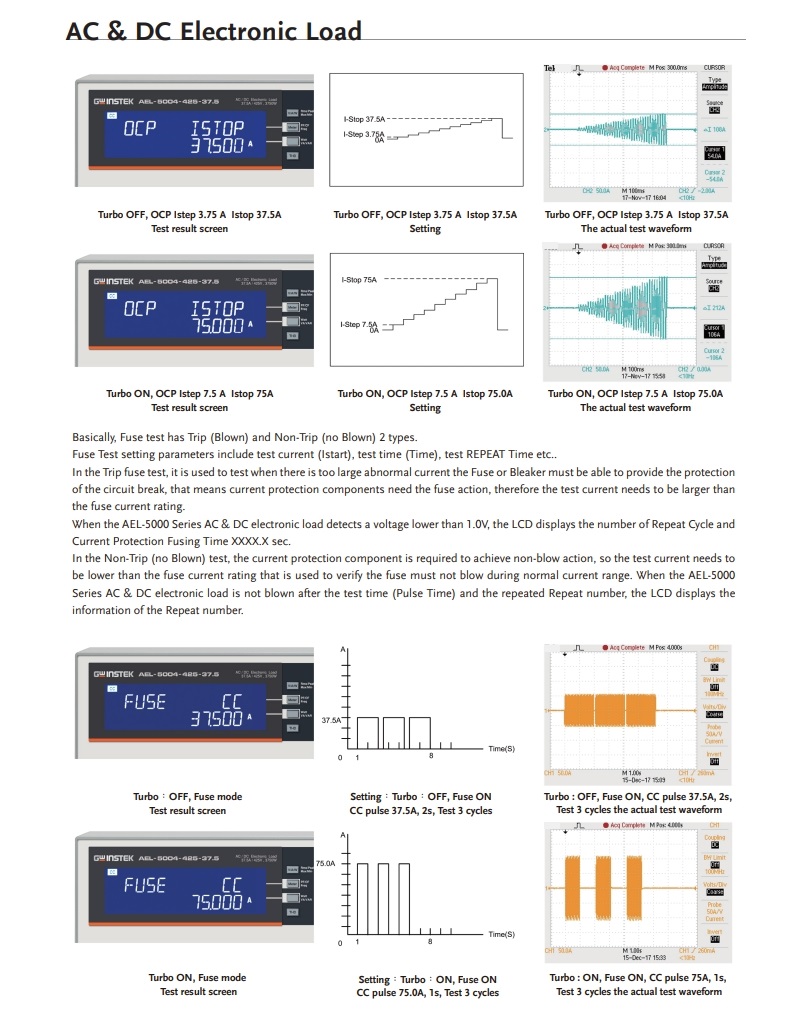

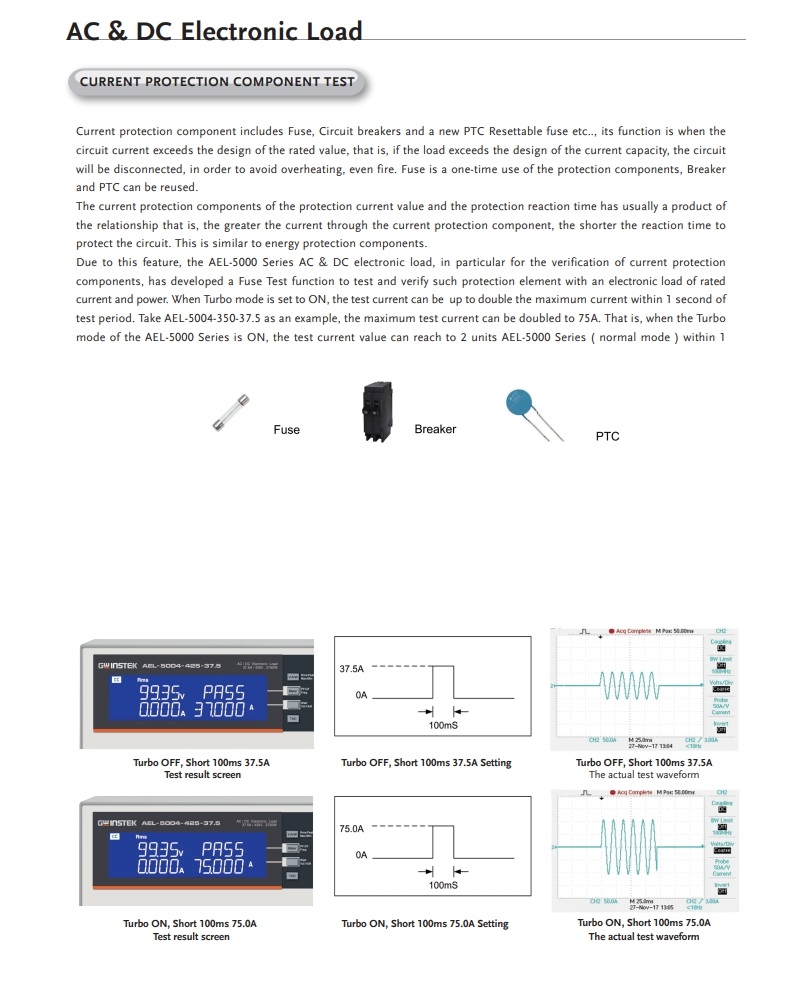

AEL-5000 시리즈는 터보 모드(ON 또는 OFF 선택 가능) 설계를 채택하여 전자 부하의 전류와 전력을 1초에 2배까지 증가시킬 수 있습니다. 보호 구성 요소의 과도 과부하 테스트나 퓨즈/차단기 및 AC 전원 공급 장치의 단락 회로, OCP 및 OPP 테스트 등과 같이 과도 고전력 및 대전류가 필요한 테스트 애플리케이션의 경우 터보 모드가 가장 경제적인 솔루션을 제공합니다.

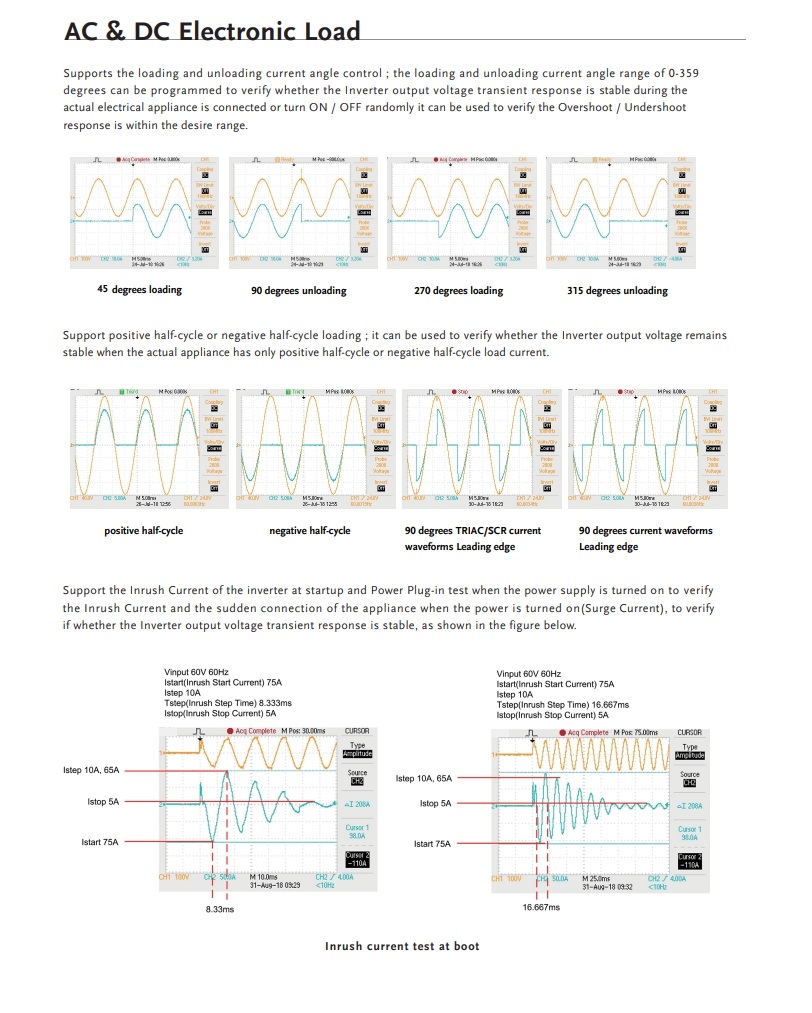

AEL-5000 시리즈는 또한 부하 켜기 시동 기능(사전 설정 부하 켜기)을 지원합니다. 인버터 또는 무정전 전원 공급 장치가 켜지면 이 시리즈는 설정된 부하 전류를 직접 로드하여 전기 제품에 연결된 인버터 또는 무정전 전원 공급 장치의 시동이 안정적인지 확인합니다. 동시에 부하 켜기 시동 기능은 양의 반주기 또는 음의 반주기 부하를 설정하여 실제 전기 제품에 양의 반주기 또는 음의 반주기 부하 전류만 있을 때 인버터 또는 무정전 전원 공급 장치의 출력 전압이 안정적으로 유지되는지 확인할 수도 있습니다. 제어 부하 각도 및 언로드 각도도 설정(범위 0~359도)하여 기기를 꽂고 뽑을 때 인버터 또는 무정전 전원 공급 장치의 과도 응답의 안정성을 확인할 수 있습니다. 또한 이 시리즈는 SCR/TRIAC 전류 위상 변조 파형, 90도 트레일링 에지 및 리딩 에지 설정도 지원합니다.

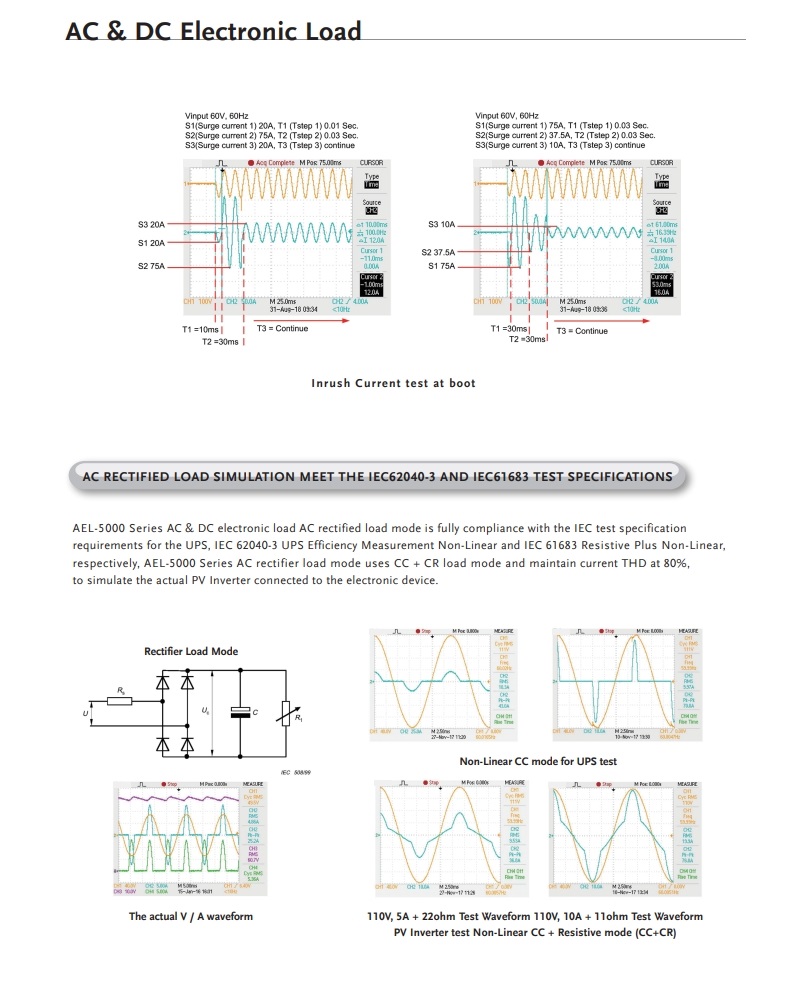

조정 가능한 대역폭(BW) 기능을 적용하기 위해 DUT의 대역폭이 AEL-5000 시리즈의 대역폭과 일치하지 않을 경우 진동이 발생합니다. 사용자는 BW 설정 값을 적절히 줄여 DUT의 응답 속도를 충족할 수 있습니다. 돌입 전류는 전기 제품을 켤 때(돌입 전류)와 전기 제품을 갑자기 연결할 때(서지 전류) 인버터 출력 전압의 과도 응답이 안정적인지 확인합니다.

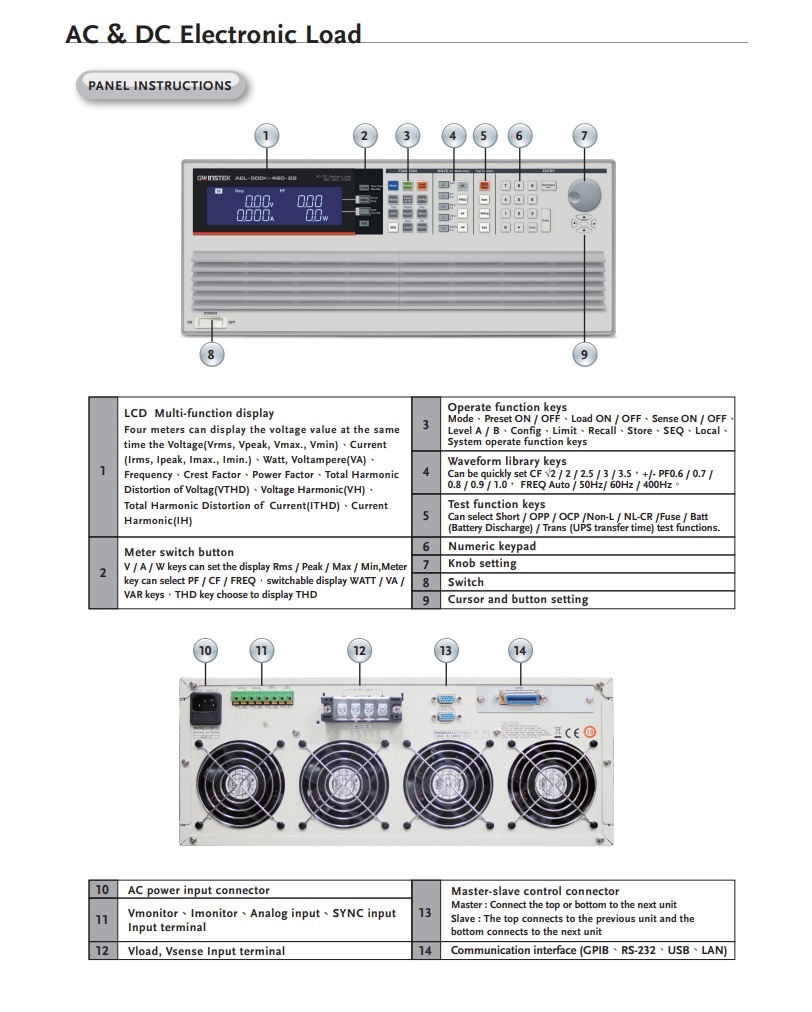

AEL-5000 시리즈 전체는 과전압 경고, 과전류, 과전력 및 과열 보호 기능을 제공합니다. 아날로그 입력 단자는 외부 전압을 통해 정전류, 정전력 및 기타 작업 모드를 제어할 수 있습니다. Vmonitor/Imonitor 단자는 외부 전압/전류 모니터링 장치를 연결하는 데 사용됩니다. 또한 GPIB, RS-232, USB 및 LAN과 같은 다양한 옵션 제어 인터페이스가 제공되어 시스템 통합의 요구 사항을 충족합니다.

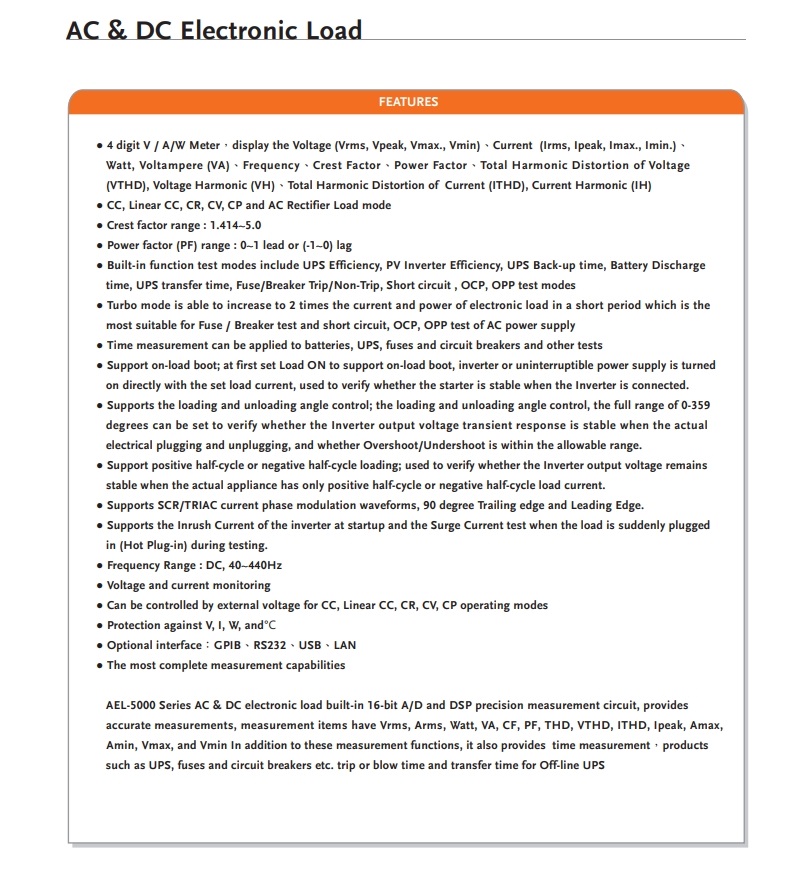

[ 주요 특징 ]

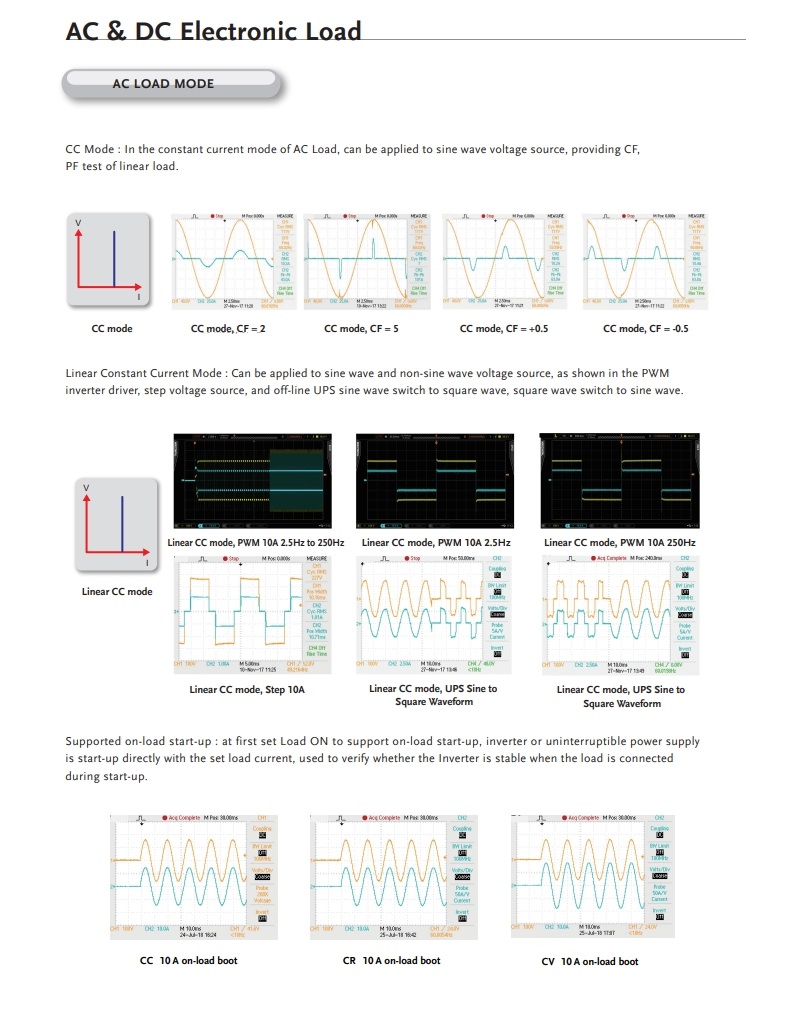

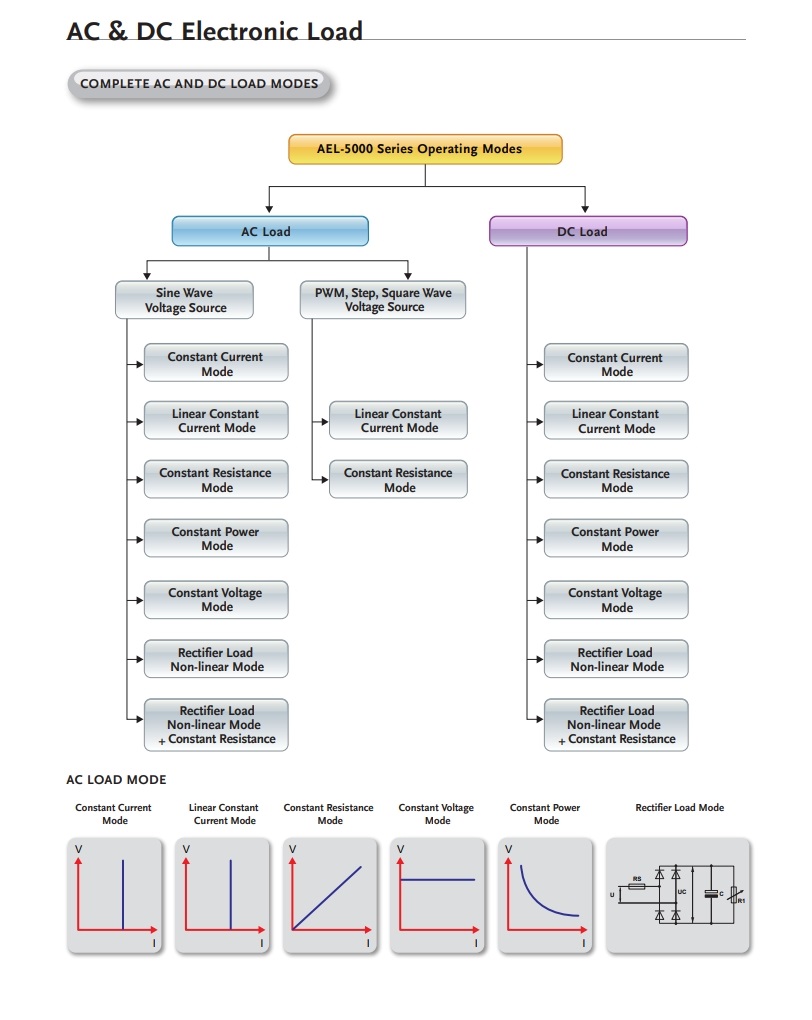

* CC, 선형 CC, CR, CV, CP 및 AC 정류기 부하 모드

* 주파수 범위 : DC, 40~440Hz

* 1초 이내에 전자부하의 전류 및 전력을 2배로 증가시키는 터보 모드

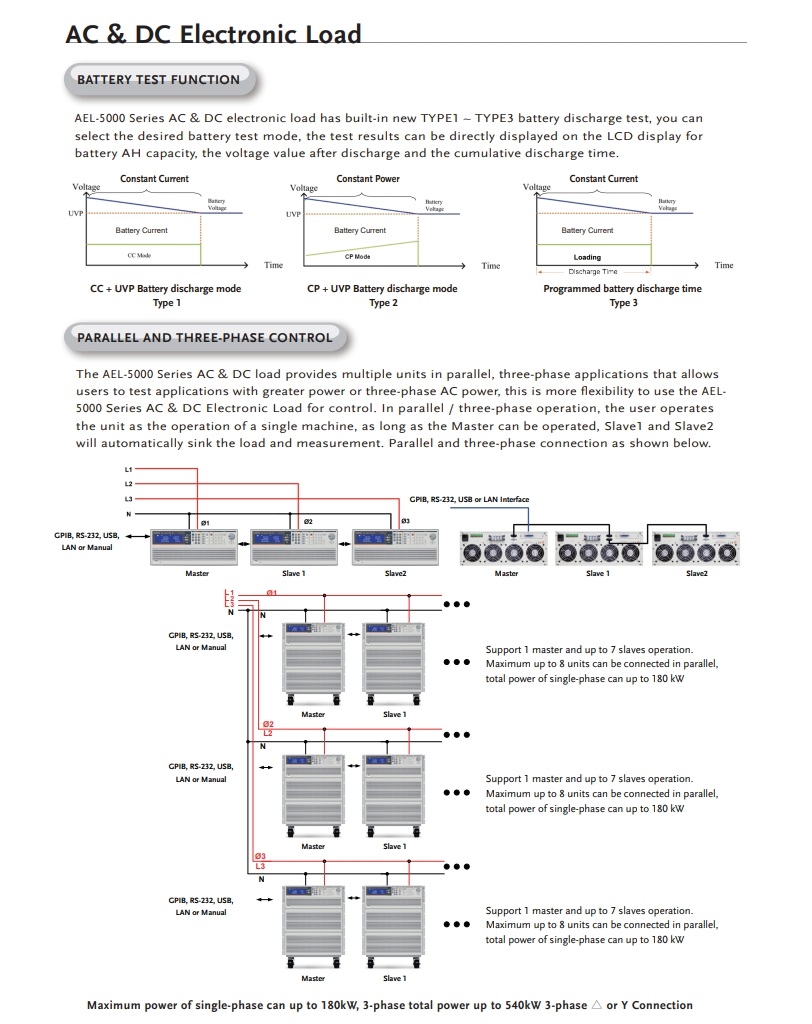

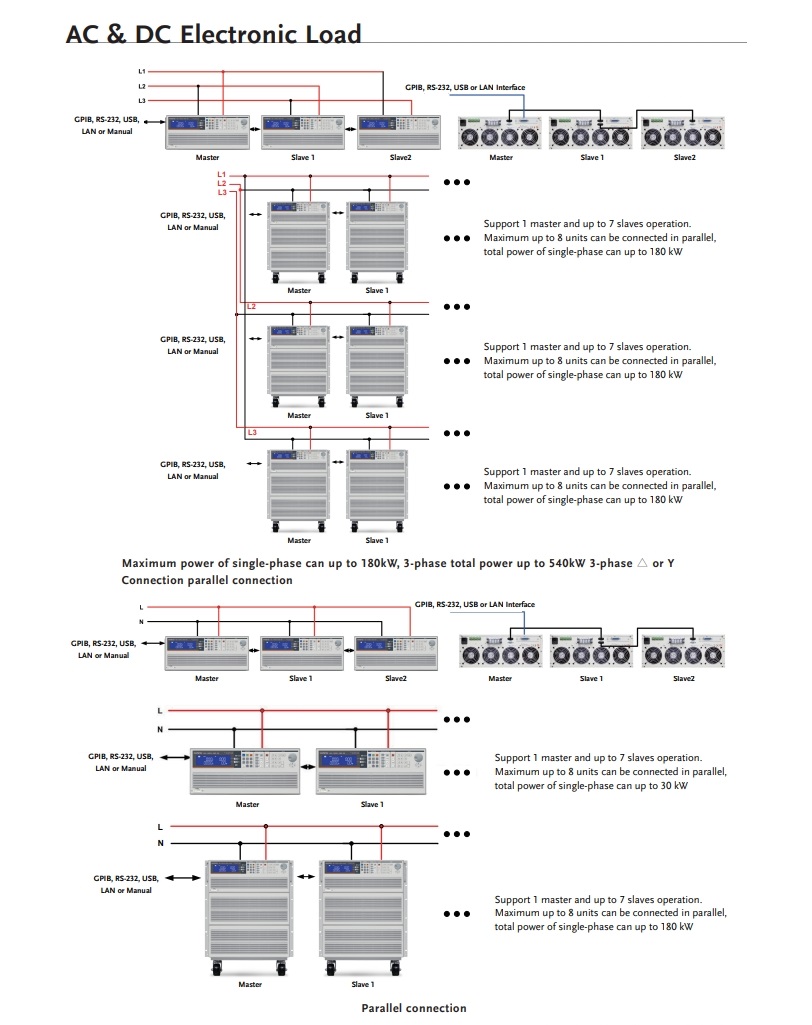

* 3개 유닛 병렬 최대 90kW 및 3상 △ 또는 Y 부하 연결은 하나의 마스터 유닛으로 동기화 제어 가능

* 적재 및 하역 각도 제어; 0~359도 설정 가능

* 양의 반주기 또는 음의 반주기 로딩

* SCR/TRIAC 전류 위상 변조 파형, 90도 후행 에지 및 선행 에지 지원

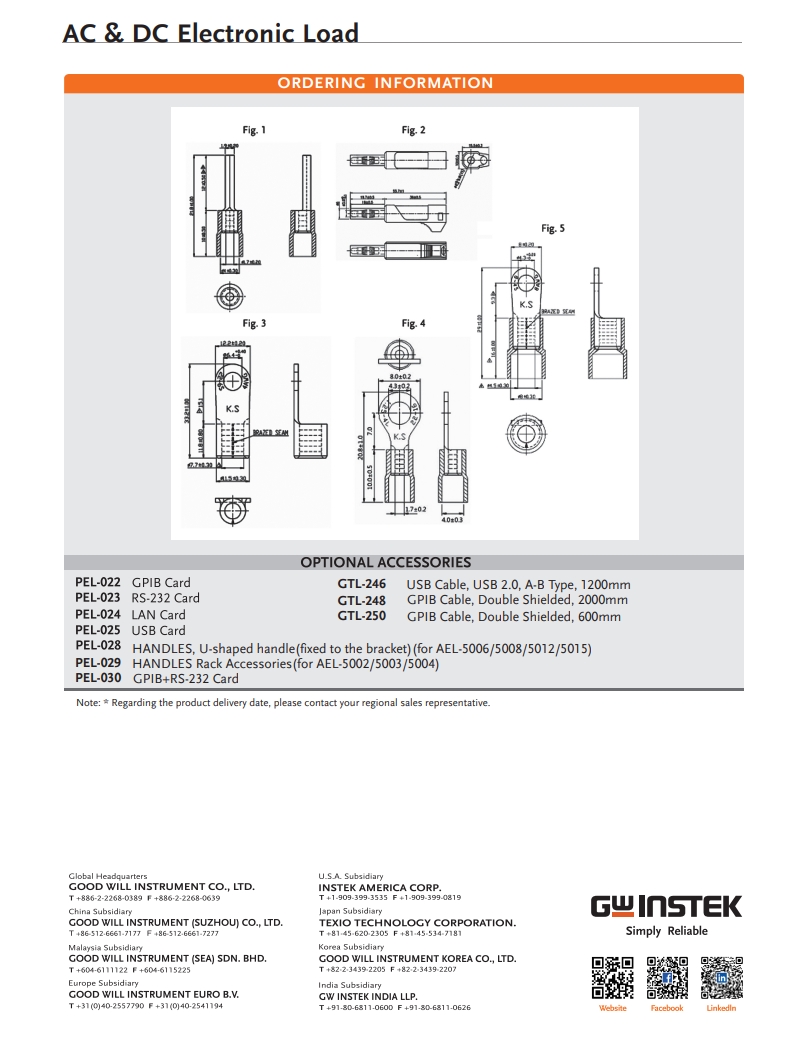

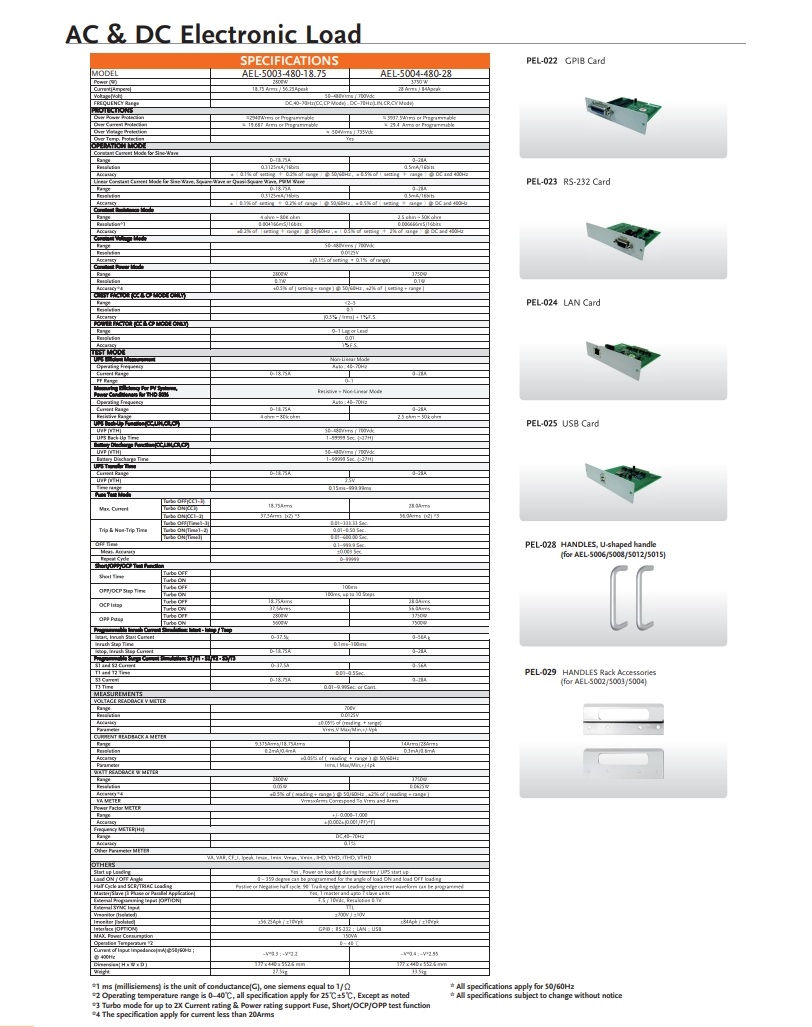

* 옵션 인터페이스 : GPIB、RS232、USB、LAN
