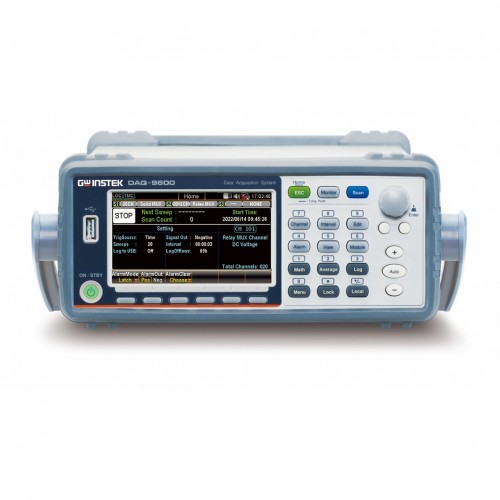

DAQ -9600 데이터 수집 시스템 은 높은 유연성과 더 높은 성능을 갖춘 모듈화된 데이터 수집 시스템입니다. 메인프레임에는 3개의 모듈 슬롯이 장착되어 있으며, 내장된 정밀 6 1/2 디지털 DMM이 테스트 및 측정의 핵심입니다. 6개의 모듈을 사용하여 다양한 측정 요구 사항을 충족할 수 있습니다. 제품 특성을 분석하는 연구 개발이나 시스템 테스트 또는 오류 진단의 생산 및 제조를 위해 유연성과 고성능을 갖춘 데이터 수집 시스템은 확장 및 변경을 통해 다양한 측정 요구 사항을 효과적으로 충족할 수 있으며, 이를 통해 전체 테스트를 더 간단하고 빠르고 안정적으로 만들 수 있습니다.

변화하는 요구 사항에 맞는 맞춤형 구성

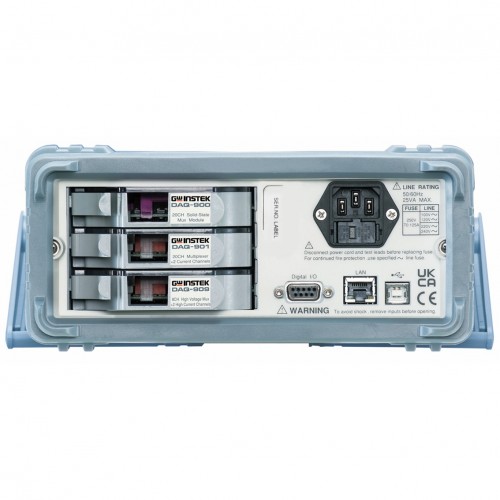

DAQ-9600은 3개의 모듈 슬롯을 제공하며, 모두 선택된 모듈을 설치하고 제어하는 데 사용할 수 있습니다. 다양한 측정 요구 사항을 충족하기 위해 6개의 다른 모듈을 사용할 수 있습니다. 이러한 모듈에는 범용 모듈, 다기능 모듈, 매트릭스 모듈, 고전압 및 고전류 모듈이 포함됩니다. 사용자는 이러한 모듈을 선택, 혼합 및 일치시켜 필요에 따라 기능을 얻을 수 있습니다. 각 모듈의 측정 채널은 측정 기능, 범위, 속도 및 오프셋 보상과 같은 고급 측정 기능을 포함하여 독립적으로 구성할 수 있습니다. DAQ-9600은 최대 60개의 2선 측정, 120개의 싱글 엔드 측정 또는 96개의 매트릭스 교차점을 하프 랙에서 제공할 수 있으므로 복잡하고 다양한 측정 작업을 완료할 때 작업 공간과 비용을 절약할 수 있습니다.

정밀한 테스트 및 측정

DAQ-9600의 테스트 및 측정 코어는 산업용 DMM의 기능과 성능을 갖춘 6 1/2자리 DMM입니다. 14개의 서로 다른 입력 신호를 측정하고 변환할 수 있습니다. 고해상도 외에도 0.0035% DC 전압의 기본 정확도, 0.05% AC 전압의 기본 정확도, 0.01% 저항의 기본 정확도(1년 교정 기간 이내)를 제공합니다. 이 DMM의 기능은 범용 모듈(DAQ-900/DAQ-901), 다기능 모듈(DAQ-903), 매트릭스 모듈(DAQ-904), 스위치 모듈(DAQ-908) 및 고전압 및 고전류 모듈(DAQ-909)과 함께 사용할 수 있습니다. 모든 멀티플렉서 모듈은 "연결 전 연결 해제" 스캐닝을 사용하여 한 번에 하나의 채널(또는 채널 쌍)만 닫히도록 합니다.

내장형 신호 조절

DAQ-9600은 DC 전압 이외의 기능을 처리하기 위해 외부 또는 플러그인 신호 조절 모듈에 의존하지 않으므로 외부 배선이 시스템에 유입되어 발생하는 노이즈와 오류를 크게 줄일 뿐만 아니라 신뢰성을 향상시킵니다. 동시에 불필요한 케이블, 전선 분배 상자 및 신호 조절 구성 요소가 없으므로 구성을 더 빠르고 쉽게 할 수 있습니다. 온도 측정을 예로 들면, 열전대 측정에는 종종 제벡 효과(두 개의 다른 전기 도체 또는 반도체 간의 온도 차이가 두 물질 간에 전압 차이를 발생시키는 열전기 현상)가 수반됩니다. 모든 DAQ-9600 모듈은 콜드 접합 보상(DAQ-904 제외)을 제공하여 열전대를 측정하는 모든 채널에 대해 최대 정확도를 보장하고 외부 콜드 접합이 있는 온도 연장 전선을 사용하지 않아 시스템으로의 외부 배선으로 인해 발생하는 노이즈와 오류가 증가하지 않습니다.

내부 메모리 및 USB 저장 장치

DAQ-9600은 100k 판독의 비휘발성 메모리 용량으로 PC에 연결하지 않고도 측정 결과를 저장할 수 있습니다. 사용자는 먼저 시스템 내부에 측정 결과를 저장한 다음 PC에 연결하여 데이터를 수집할 수 있습니다. 또한 더 큰 메모리 용량을 위해 DAQ-9600은 USB 저장 기능도 지원하여 외부 USB 플래시 드라이브에 직접 데이터를 기록하거나 내부 비휘발성 메모리의 데이터를 플래시 드라이브에 복사하여 후속 분석을 수행할 수 있습니다.

데이터 수집 및 분석 간소화

DAQ-9600은 가장 적합하고 일반적인 원격 제어 인터페이스 요구 사항을 충족하기 위해 LAN, USB 및 GPIB(옵션)를 제공합니다. 사용자는 무료 데이터 수집 소프트웨어(DAQ-Data Logger)를 사용하여 쉽고 빠르게 테스트를 설정하고, 측정 데이터를 수집 및 저장하고, 측정 프로세스 중에 실시간 관찰 및 분석을 수행할 수 있습니다. LAN을 인터페이스로 사용하는 경우 회사 네트워크에 쉽게 연결하여 측정 데이터를 수집하고 중앙 데이터베이스에 저장할 수 있습니다. 또한 내장된 그래픽 웹 인터페이스를 통해 일반적인 웹 브라우저(예: Chrome, IE)를 사용하여 테스트 및 측정을 구성하고, 스캔 목록을 정의하고 실행하여 프로그래밍에 소요되는 시간을 줄일 수 있습니다.

 [ 주요 특징 ]

* 대형 4.3인치 TFT 컬러 디스플레이

* 내장 6½ 디지트 DMM을 갖춘 3슬롯 메인프레임

* 기본 0.0035% DCV 정확도

* 선택 가능한 스위치 모듈 6개

* 최대 DC 600V / AC 400V 전압 측정 (DAQ-909 모듈)

* 최대 450채널/초 스캔 속도

* 최대 100킬로 포인트 내장 메모리

* 14개의 다양한 입력 신호를 측정하고 변환합니다.

* 열전대, RTD 및 서미스터를 사용한 온도; DC/AC 전압; 2선 및 4선 저항; 주파수 및 주기; DC/AC 전류 및 정전용량; 직접 변형 및 브리지 변형

* 독립 실행형 작업에서 데이터를 복사/기록하기 위한 USB 스토리지 지원

* 인터페이스: Digit I/O, LAN, USB 호스트/장치 및 mini GPIB(옵션)
