신뢰할 수 있고 안전하며 실용적인 안전 준수 테스트를 위한 견고한 기반

GWInstek은 최대 출력 용량이 500VA인 새로운 안전 테스터(하이포트 테스터/하이포트 테스터) 제품군인 GPT-9900 시리즈를 시장에 출시합니다. GPT-9904, GPT-9903A, GPT-9902A, GPT-9901A를 포함한 4가지 제품군이 200VA 출력 용량을 제공하는 GPT-9800 시리즈에 합류하여 전자 제품 및 구성 요소의 안전 테스트에 대한 더 높은 전력 수요를 시장에 제공합니다. GPT-9000 시리즈는 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정과 같은 안전 표준을 준수하는 데 필요한 모든 주요 테스트 항목을 지원합니다.

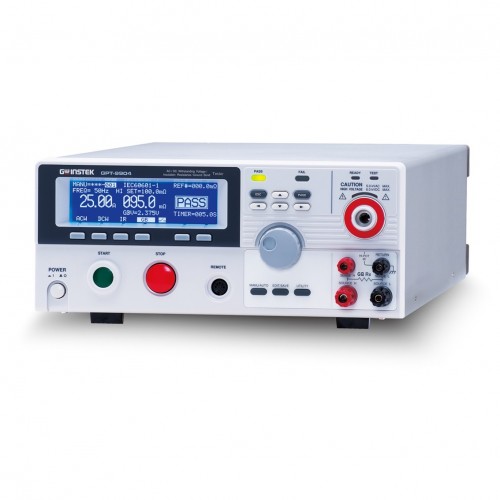

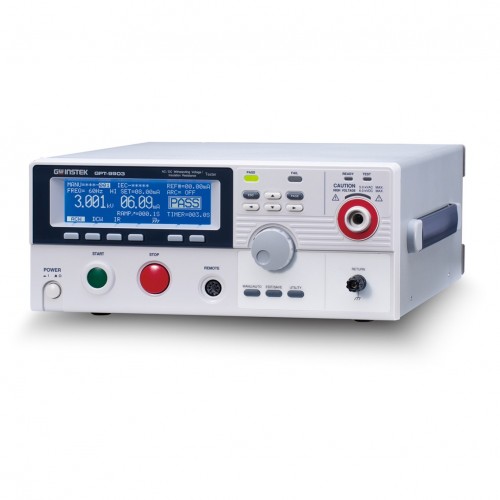

GPT-9900 시리즈는 최대 AC 500VA 출력 플랫폼을 기반으로 구축되었습니다.GPT-9904는 AC 내성, DC 내성, 절연 저항 및 접지 본드 테스트를 수행할 수 있는 4-in-1 모델인 반면, GPT-9903A는 AC 내성, DC 내성 및 절연 저항 테스트를 수행할 수 있는 3-in-1 모델입니다.GPT-9902A는 AC 및 DC 내성 테스트를 모두 수행할 수 있는 반면, GPT-9901A는 AC 내성 테스트만 수행할 수 있습니다.GPT-9900 시리즈 안전 테스터는 GPT-9800 시리즈의 모든 좋은 기능과 장점을 따릅니다.고효율 PWM 앰프는 입력 AC 소스의 전압 변동으로 인한 영향을 방해하기 위한 GPT-9900 플랫폼 설계의 핵심입니다.테스트 중에 비정상적인 출력 전압이나 전류 한계의 트립을 감지하면 출력 전압이 자동으로 차단되어(150μs 이내) 작업자를 위험한 부상으로부터 보호합니다. GPT-9900 시리즈는 각 테스트 후 DUT를 자동으로 방전시켜 DUT에 남아 있는 과도한 전압을 제거합니다.

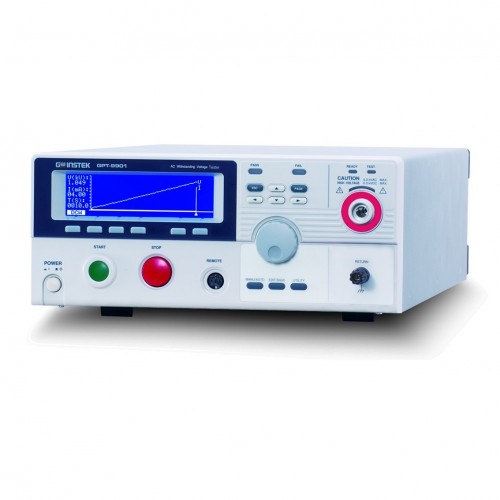

GPT-9900 시리즈는 깔끔하고 사용하기 쉬운 디자인 컨셉에 따라 간단하고 명확한 패널 레이아웃, 고해상도 도트 매트릭스 LCD 디스플레이, 컬러 LED 표시기를 갖추고 있어 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있습니다. 200VA 안전 테스터를 보완하는 역할에서 GPT-9900 시리즈는 500VA 출력 플랫폼을 기반으로 설계되어 AC 내전압(AC 5kV/100mA), DC 내전압(DC 6kV/20mA), 절연 저항(DC 50V ~ 1000V/50GΩ 최대) 및 접지 본드(AC 32A 최대/650mΩ 최대) 테스트를 포함한 모든 주요 테스트 기능을 고전력 측정 기능으로 향상시킵니다. 또한 테스트 지속 시간, 램프 업 시간 및 출력 전압의 상한/하한을 완전히 조정하여 정확한 측정 결과로 다양한 안전 테스트를 수용할 수 있습니다. GPT-9900 시리즈의 "스윕" 기능은 테스트 기간 내내 테스트 결과를 포인트별로 표시하여 추적 그래프를 형성할 수 있습니다. 이 그래픽 디스플레이는 적용된 전압 또는 전류 또는 테스트 시간의 변화에 대한 매개변수 응답을 관찰하여 DUT의 특성 검증을 수행합니다. 그래프에서 이동식 마커를 사용하여 사용자의 관심 지점에서 매개변수 판독값을 얻을 수 있습니다.

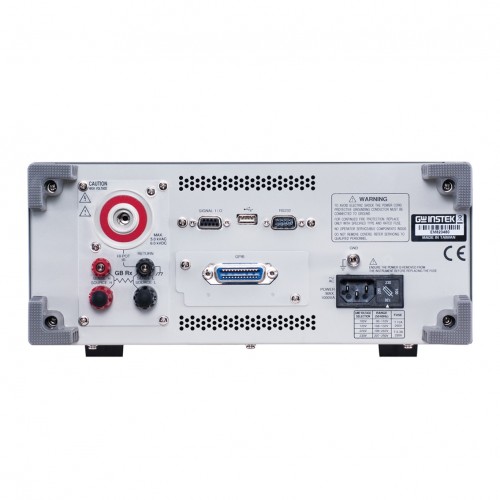

GPT-9900 시리즈의 다른 주요 기능과 특징으로는 시스템 애플리케이션을 위한 후면 패널 출력, 접지 결합 테스트를 위한 장비의 적절한 연결을 보장하기 위한 개방 회로 감지, 개별 또는 순차적 테스트를 위한 패널 설정을 저장하고 호출하기 위한 100세트의 메모리, 전면 패널의 원격 출력 온-오프 단자와 안전 테스터의 원격 시작/정지 제어를 위한 수단으로 제공되는 후면 패널의 신호 I/O 포트, PC 원격 제어 및 테스트 결과 로깅에 사용할 수 있는 RS-232C, USB 및 GPIB(옵션) 인터페이스가 있습니다.

 [ 주요 특징 ]

* 500VA AC 테스트 용량

* 단락 전류 > 200mA

* 240x64 아이스 블루 도트 매트릭스 LCD

* DUT 특성 분석을 위한 스윕 기능

* 최대 50GΩ까지의 절연 저항 측정(GPT-9903A/9904)

* 수동/자동 모드

* 빠른 선택을 위한 기능 키

* 주의 및 상태 표시를 위한 고강도 플래시

* 안전 인터록 기능

* 제로 크로싱 턴온 작업

* 제어 가능한 램프업 시간

* RMS 전류 측정

* 고해상도: 전류 측정 시 1uA, 전압 설정 시 2V

* 전력 효율성과 안정적인 테스트를 강화하는 PWM 앰프

* 최대 100개의 메모리 블록으로 테스트 조건(단계)을 설정할 수 있습니다. 각 단계는 개별적으로 명명할 수 있습니다.

* "시작" 및 "중지" 제어를 위한 전면 패널의 원격 터미널

* 후면 패널 출력 가능

* 인터페이스 : RS-232C, USB 장치, 신호 I/O 및 GPIB(옵션)
