GW Instek에서 새로운 누설 전류 테스터인 GLC-10000을 출시했습니다. 이 제품은 관련 안전 규정을 준수하는 12개의 시뮬레이션된 인간 임피던스 네트워크를 특징으로 하며, 정상 상태 또는 단일 고장 상태에서 전기 장비에 대한 누설 전류 테스트를 수행합니다. 이 12개의 시뮬레이션된 인간 임피던스 네트워크는 의료용 전기 장비와 일반 전기 및 전자 장비용 네트워크로 구성되어 제품 설계 및 제조가 IEC, EN, UL 등의 안전 규정 요구 사항을 준수하는지 확인합니다.

GLC-10000은 대부분의 IT 제품, 가전제품 및 기타 전자 및 전기 장비, 심지어 의료용 전자 제품에 대한 누설 전류(또는 터치 전류) 측정에 대한 테스트 요구 사항을 제공하며, 여기에는 필요한 측정 네트워크, 다양한 전류 형태의 측정 대역폭이 모두 해당 규정의 최신 버전 요구 사항을 준수합니다. 또한 다양한 규정에 따른 누설 전류 흐름 경로를 준수하기 위해 GLC-10000은 이전 및 최신 버전의 표준 요구 사항을 충족하는 20가지 측정 옵션을 제공합니다.

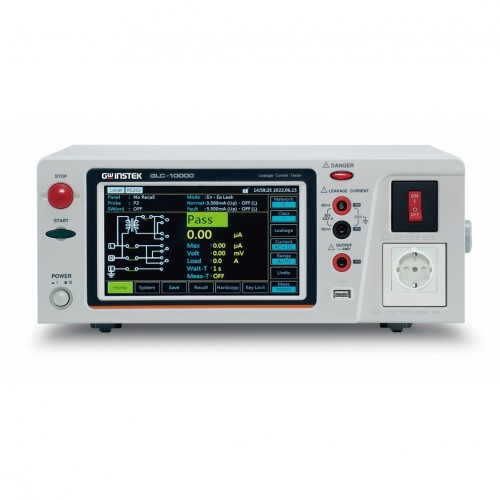

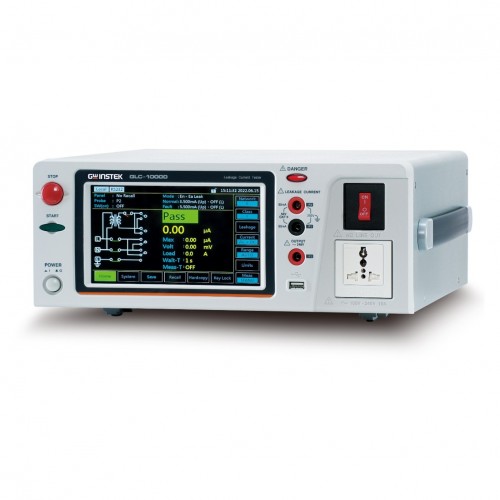

GLC-10000은 7인치 TFT LCD 터치스크린을 장착하여 조작이 더욱 편리하고 빠르며, 대형 화면을 통해 설정 정보와 테스트 결과를 동시에 LCD에 표시하여 정보 관찰의 가독성을 향상시킵니다. 또한 사용자는 전면 소켓 출력(최대 10A) 또는 후면 단자대 출력(최대 20A)을 선택하여 DUT의 전류 소모에 따라 누설 전류를 측정할 수 있습니다. 30세트의 내부 메모리를 사용하여 사용자 제품의 측정 설정을 저장할 수 있습니다. 또한 1000세트의 측정 결과를 저장하여 후속 분석을 수행할 수 있습니다.

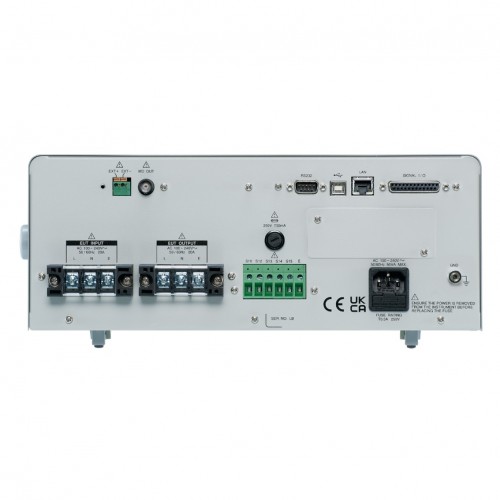

후면 패널 구성의 경우 GLC-10000은 예약된 MD 외부 단자 블록(EXT+/EXT-)도 제공하며, 사용자는 필요한 시뮬레이션 임피던스 네트워크(병렬 RC 조합에만 적용)를 자체 정의하여 누설 전류를 측정하여 향후 규정의 새로운 MD 요구 사항을 충족할 수 있습니다. 또한 GLC-10000은 RS-232C, USB 장치, LAN 및 원격 I/O, 심지어 GPIB(옵션)와 같은 다양한 표준 인터페이스를 제공하여 시스템 제어 및 데이터 수집의 요구 사항을 충족합니다.

 [ 주요 특징 ]

* 의료 전기 및 일반 전기 누설 전류 측정에 적합

* 컬러 LCD가 있는 7인치 터치 패널

* 인체 저항을 시뮬레이션하는 12가지 측정 네트워크(IEC 60601-1:2020 3.2rd 포함)

* 최대 허용 누설 전류 측정은 최대 50mA입니다.

* 확장 MD 연결을 위한 외부 터미널

* MD OUT 단자를 오실로스코프에 연결하여 측정파형을 편리하게 비교 가능

* 테스트 매개변수에 대한 30세트 메모리, 측정 데이터에 대한 1000세트 메모리

* USB 호스트를 통한 테스트 매개변수 내보내기/가져오기 기능

* 측정 데이터/화면 캡처용 USB 스토리지

* 다양한 표준 인터페이스: RS-232C, USB 호스트 및 장치, LAN, 신호 I/O 및 GPIB(옵션)
