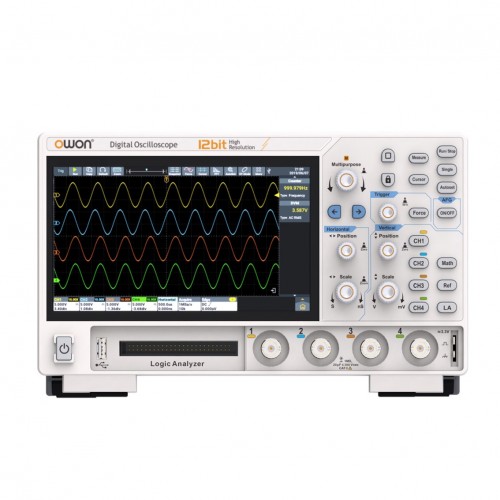

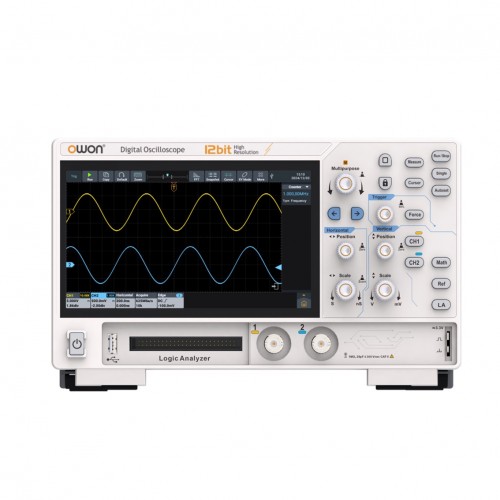

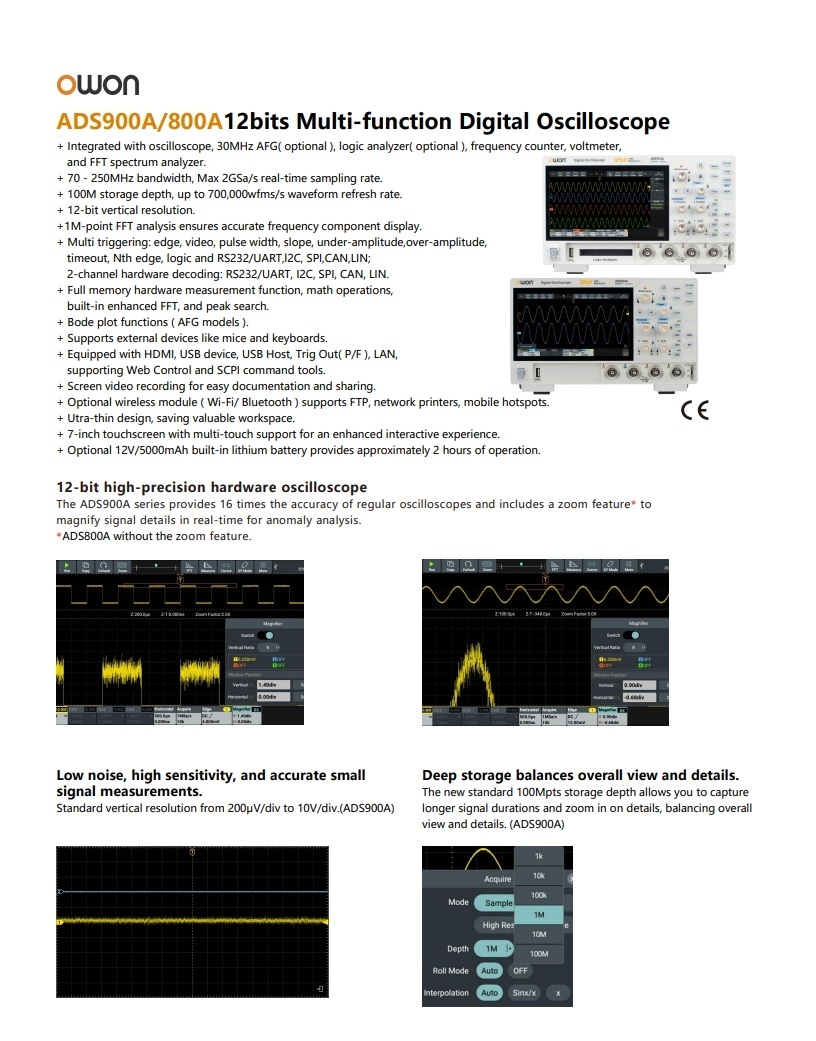

ADS900A 시리즈 12비트 다기능 디지털 오실로스코프
[ 주요 특징 ]
* OWON X-Vision II 고급 아키텍처 기반: 낮은 노이즈, 더 높은 스토리지, 더 빠른 새로 고침.
* 100M 스토리지 깊이, 최대 700,000wfms/s 파형 새로 고침 빈도로 선명한 신호 캡처 보장.
* 수직 정확도는 200uV/div-10V/div.
* 1M 포인트 FFT 분석으로 정확한 주파수 구성 요소 표시 보장.

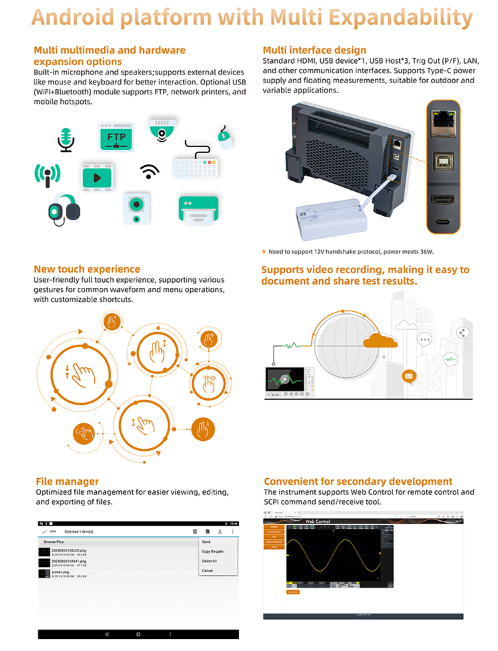

* Android 기반, 광범위한 확장성
* 마우스 및 키보드와 같은 외부 장치 지원으로 효율성 대폭 향상.
* 향상된 파일 관리로 보기, 편집 및 내보내기가 더 쉬워짐.
* 옵션 무선 모듈(Wi-Fi/Bluetooth)은 FTP, 네트워크 프린터, 모바일 핫스팟 등을 지원.

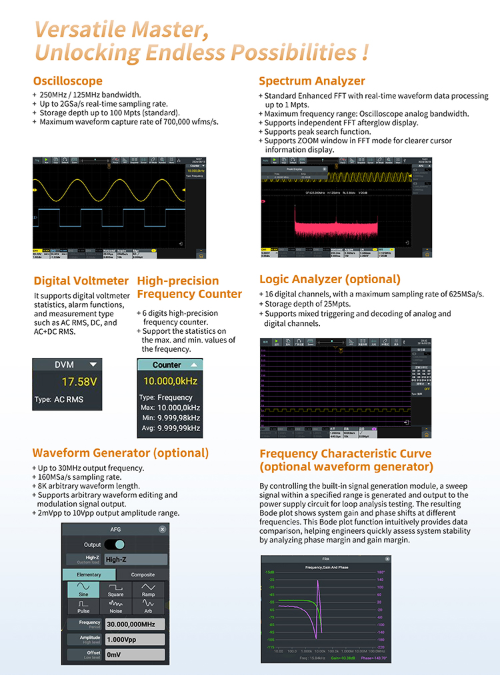

[ 포괄적인 기능 ]

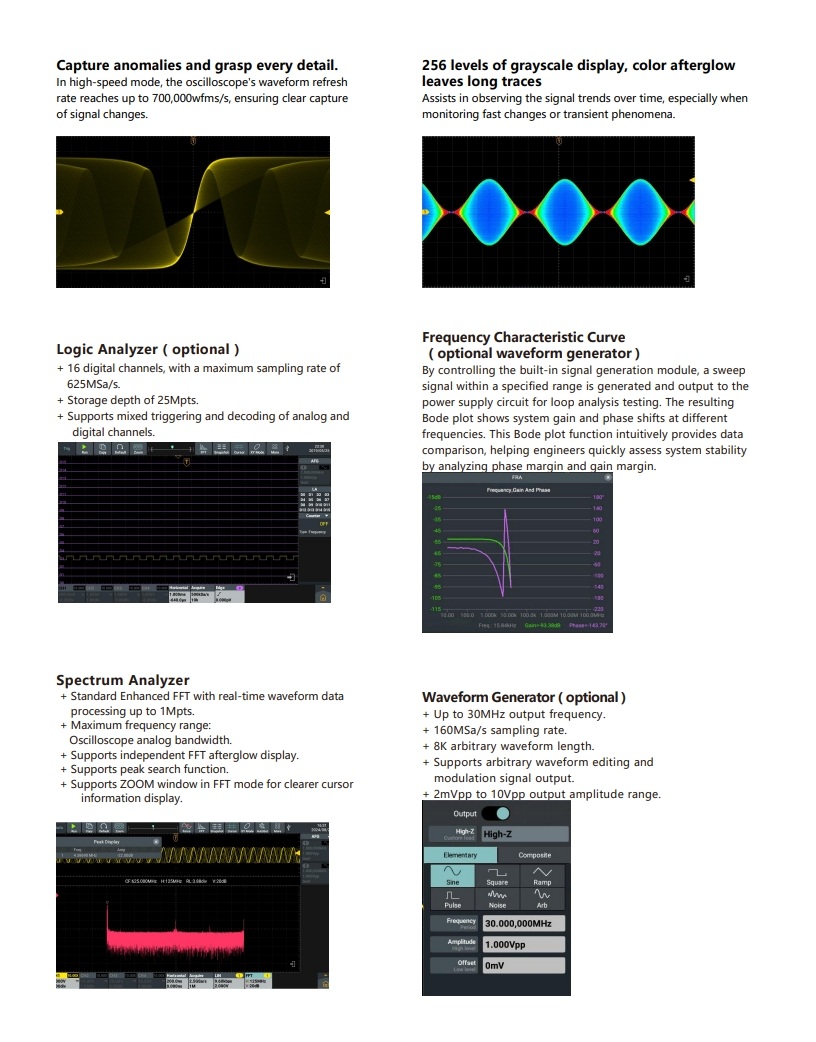

* 오실로스코프, 30MHz AFG(옵션), 주파수 카운터, 전압계, FFT 스펙트럼 분석기 및 프로토콜 분석기를 통합.
* 보드 플롯 기능(AFG 모델).
* 초박형 디자인으로 귀중한 작업 공간 절약.
* 멀티터치를 지원하는 7인치 터치스크린으로 더욱 향상된 상호작용 경험을 제공합니다.
* 멀티터치 제스처와 사용자 정의 단축키로 사용이 더욱 간편해졌습니다.

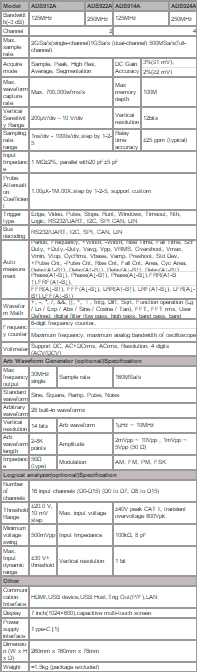

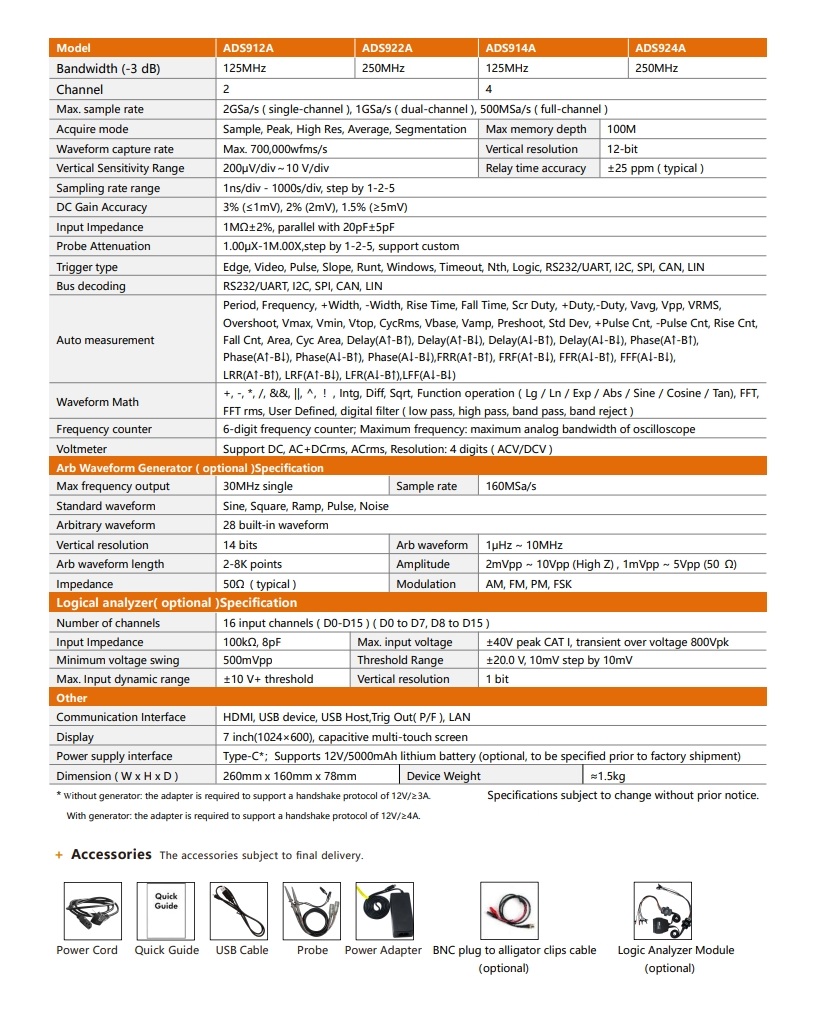

모델 |
ADS912A |
ADS922A |
ADS914A |
ADS924A |
||
대역폭(-3dB) |
125MHz |
250MHz |
125MHz |
250MHz |
||
채널 |
2 |
4 |
||||
최대 샘플 속도 |
2GSa/s(단일 채널) 1GSa/s(듀얼 채널) 500MSa/s(전 채널) |
|||||
획득 모드 |
샘플, 피크, 고해상도, 평균 분할 |
DC 이득 정확도 |
3%(≤1mV), 2%(≥2mV) |
|||
최대 파형 캡처 속도 |
최대 700,000wfms/s |
최대 메모리 깊이 |
100M |
|||
수직 감도 범위 |
200μV/div~10V/div |
수직 해상도 |
12비트 |
|||
샘플링 속도 범위 |
1ns/div - 1000s/div, 1-2-5 단계 |
릴레이 시간 정확도 |
±25ppm(일반) |
|||
입력 임피던스 |
1 MΩ±2%, 20 pF±5 pF와 병렬 |
|||||
프로브 감쇠 계수 |
1.00μX-1M.00X, 1-2-5 단계, 맞춤형 지원 |
|||||
트리거 유형 |
에지, 비디오, 펄스, 슬로프, 런트, 윈도우, 타임아웃, Nth, 로직, RS232/UART, I2C, SPI CAN, LIN |
|||||
버스 디코딩 |
RS232/UART, I2C, SPI, CAN, LIN |
|||||
자동 측정 |
주기, 주파수, +폭, -폭, 상승 시간, 하강 시간, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, 오버슈트, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, 프리슈트, 표준 편차, +펄스 수, -펄스 수, 상승 수, 하강 수, 면적, Cyc 면적, 지연(A↑-B↑), 지연(A↑-B↓), 지연(A↓-B↑), 지연(A↓-B↓), 위상(A↑-B↑), |
|||||
파형 수학 |
+, -, *, /, &&, ||, ^, !, 적분, 미분, 제곱, 함수 연산(Lg / Ln / 지수 / 절대값 / 사인 / 코사인 / 탄젠트), FFT, FFT rms, 사용자 정의, 디지털 필터(저역 통과, 고역 통과, 대역 통과, 대역 제거) |
|||||
주파수 카운터 |
6자리 주파수 카운터, 최대 주파수 : 오실로스코프의 최대 아날로그 대역폭 |
|||||
전압계 |
DC, AC+DCrms, ACrms 지원, 해상도: 4자리(ACV/DCV) |
|||||
Arb 파형 발생기(옵션) 사양 |
||||||
최대 주파수 출력 |
30MHz 단일 |
샘플 속도 |
160MSa/초 |
|||
표준파형 |
사인파, 사각파, 램프파, 펄스파, 노이즈파 |
|||||
임의파형 |
28개의 내장 파형 |
|||||
수직 해상도 |
14비트 |
Arb파형 |
1μHz ~ 10MHz |
|||
Arb 파형 길이 |
2-8K 포인트 |
진폭 |
2mVpp ~ 10Vpp, 1mVpp ~ 5Vpp (50Ω) |
|||
임피던스 |
50Ω(타입) |
조정 |
오전, FM, 오후, FSK |
|||
논리 분석기(선택 사항) 사양 |
||||||
채널 수 |
16개의 입력 채널(D0~D15) (D0~D7, D8~D15) |
|||||
임계값 범위 |
±20.0V, 10mV 단계 |
최대 입력 전압 |
±40V 피크 CAT I, 과도 과전압 800Vpk |
|||
최소 전압 스윙 |
500mVpp |
입력 임피던스 |
100kΩ, 8pF |
|||
최대 입력 동적 범위 |
±30V+ 임계값 |
수직 해상도 |
1 비트 |
|||
다른 |
||||||

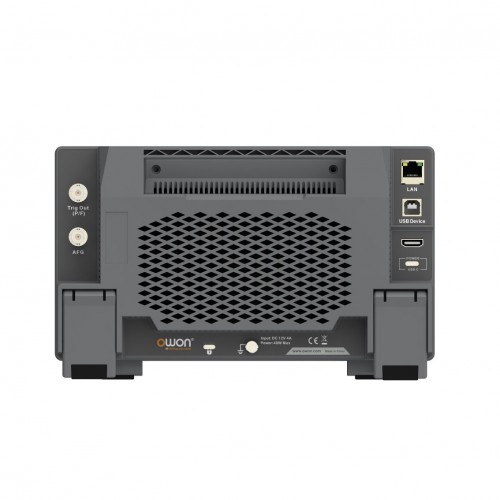

통신 인터페이스 |
HDMI, USB 장치, USB 호스트, Trig Out(P/F), LAN |
|||||
표시하다 |
7인치(1024×600), 정전식 멀티터치 스크린 |
|||||
전원 공급 인터페이스 |
C형[1] |
|||||
치수(폭 x 높이 x 깊이) |
260mm x 160mm x 78mm |
|||||
무게 |
≈1.5kg (패키지 제외) |
[1] 외부 전원 은행은 12V/4A 출력을 충족해야 합니다.
