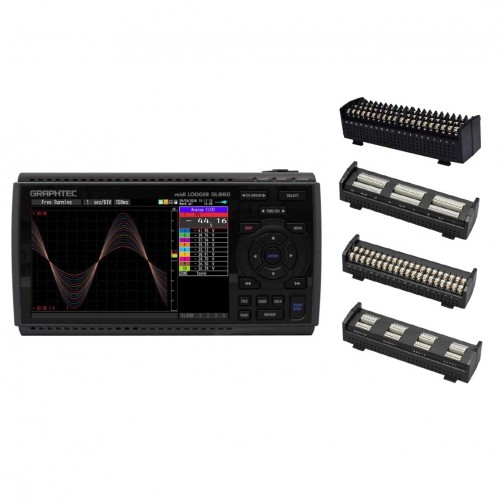

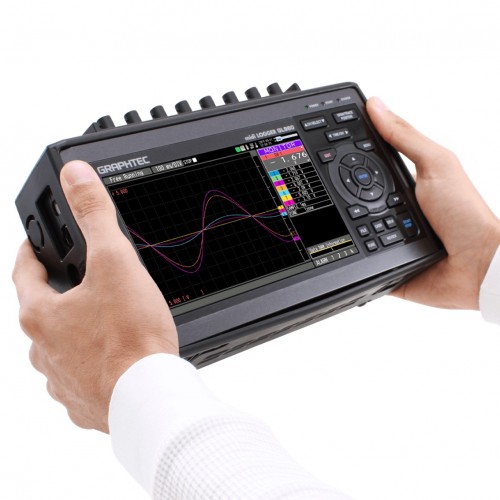

GL260 K 휴대용 데이터로거, 무선랜(옵션) 전압 측정,온도 측정,전류 측정 (4-20 mA),습도 측정,디지털 I/O 포트 사용 가능,로직/펄스 입력(4채널)
상품 상세설명
고성능 데이터로거 GL260 신규 서비스 G-REMOTE
신규 기능 3개(알람 내역, 개선된 채널 간 계산, 메모리 루프 기능) 사용성이 크게 개선되었으며, 모든 채널 분리 및 다기능 입력을 지원합니다.
채널 수를 줄임으로써 최대 10ms의 샘플링 간격으로 데이터를 수집하는 것이 가능합니다. WLAN 장치(옵션)를 사용하면 PC와 무선으로 측정하고 원격 모니터링이 가능합니다.

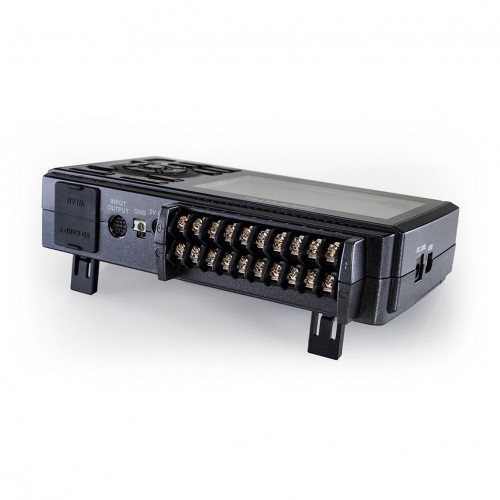

모든 채널 분리형/범용 입력, 독립형 다중 채널
각 입력 채널에 대해 전압, 온도 및 습도를 선택할 수 있습니다. 다른 측정 매개변수에는 EU 스케일링을 사용합니다.
[ 주요 특징 ]
* 전압 측정 : 광범위한 작동 범위 지원(20mV~100V)
* 온도 측정 : 열전대 K, J, E, T, R, S, B, N, C (WRe5-26)
* 전류 측정 (4-20 mA) : 션트 저항(250Ω)은 옵션으로 제공됩니다. 측정 범위에 대한 전용 1-5V 범위가 장착되어 있습니다. 션트 저항 250Ω (B-551)
* 습도 측정 : 습도 센서는 옵션으로 제공됩니다. 센서 전원도 메인 유닛에서 공급됩니다. 전용 습도 범위 장착 습도 센서(B-530)
* 디지털 I/O 포트 사용 가능 : 옵션의 I/O 케이블을 연결하면 디지털 I/O를 사용할 수 있습니다.
입출력 케이블(B-513)
* 로직/펄스 입력(4채널)
로직 : 무전압 접점(A접점, B접점, NO, NC), 오픈 콜렉터, 전압 입력(HL 판정)
펄스 : 채널당 3종류 선택(회전/수량 카운트/순간)
<알람출력 : 4ch>
각 입력 채널에 대해 알람 조건을 설정할 수 있습니다. 알람 발생 시 출력 1~4에서 신호 출력이 가능합니다.
[ 무선 LAN을 이용한 무선 측정(옵션) ]
* 옵션 무선 LAN 장치 (B-568)
일부 지역에서는 옵션으로 무선 LAN 장치를 이용할 수 있습니다. 무선 LAN 옵션은 다른 기기와 무선 통신을 가능하게 합니다.
액세스 포인트는 라우터 없이 PC와 스마트 기기에 직접 연결할 수 있습니다.
스테이션은 무선 LAN 라우터에 연결할 수 있습니다. 환경에 따라 인터넷을 통해 원격 PC와 스마트 기기에서 데이터를 확인하고 이메일을 수신할 수 있습니다.
* 새로운 서비스 “G-REMOTE” *사용 시 별도 요금이 부과됩니다.
원격 제어 및 데이터 캡처는 인터넷에 연결된 어디에서나 웹 브라우저를 사용하여 쉽게 수행할 수 있습니다. 기록된 데이터는 전용 클라우드 서버에 백업할 수 있습니다.
* 최대 10ms의 최대 샘플링 간격 : 사용 채널 수를 제한하는 경우 최대 10ms 샘플링 속도를 달성할 수 있습니다.
* SD 카드 지원이 가능한 내장형 8GB 플래시 메모리
항목
설명
아날로그 입력 채널 수
10개 채널
외부 입출력 ( *1)
입력
트리거 또는 샘플링(1채널), 로직/펄스(4채널) 전압 범위: 최대 24V(공통 접지) 신호 유형: 전압, 오픈 컬렉터, 접점(릴레이) 임계값: 약 + 2.5V(히스테리시스: 약 0.5V(2.5V~3V))
산출
알람(4채널) 출력 신호: 오픈 콜렉터(10kΩ 저항으로 5V까지 풀업) <출력 트랜지스터의 최대 정격> 전압: 최대 30V 전류: 최대 0.5A 콜렉터 소모: 최대 0.2W
샘플링 간격
10ms ~ 1시간(10ms ~ 50ms: 전압만, 최소 간격은 사용 채널 수에 따라 다름), 외부 신호 (*1)
파형 표시의 시간 척도
1초부터 24시간까지 /구간
트리거, 알람 기능
트리거 동작
트리거로 데이터 캡처를 시작하거나 중지합니다.
동작 반복
Off, On (자동 재무장)
트리거 소스
시작: 꺼짐, 측정 신호, 알람, 외부, 시계, 주 또는 시간 중지: 꺼짐, 측정 신호, 알람, 외부, 시계, 주 또는 시간
조건 설정
조합: OR 또는 AND 아날로그 신호: 상승(높음), 하강(낮음), 윈도우인, 윈도우아웃 논리 신호: 패턴(높음 또는 낮음의 각 입력 신호의 조합) 펄스(카운트 수): 상승(높음), 하강(낮음), 윈도우인, 윈도우아웃
펄스 입력 기능
측정 모드
회전 카운트(RPM) 모드 누적 카운트 모드 순간 카운트 모드
최대 펄스 입력 수
최대 입력 주파수 : 50kHz 최대 카운트 수 : 50kC/샘플링(16비트 카운터)
PC와의 인터페이스
USB(고속), WLAN(B-568 옵션 사용) * B-568은 일부 지역에서만 사용 가능합니다.
저장 장치
내부
내장형 8GB 플래시 메모리 (*2)
외부
SD 카드 슬롯 1개(SDHC 메모리 카드 지원, 최대 32GB) ( * 2 ) (*3)
저장된 내용
캡처된 데이터, 설정 조건, 화면 복사

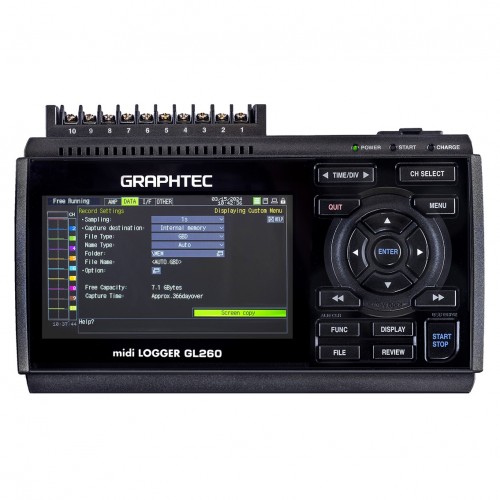

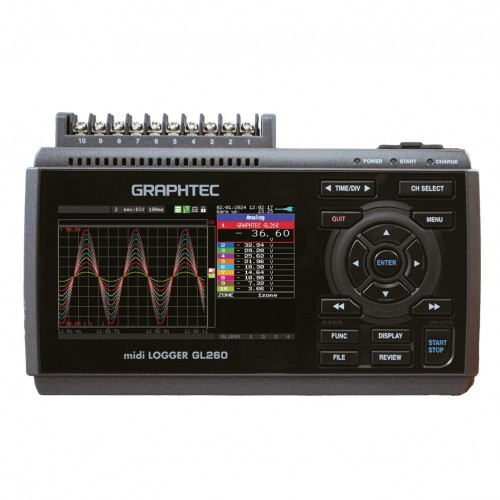

디스플레이
4.3인치 TFT 컬러 LCD(WQVGA: 480×272도트)
작동 환경
0~45ºC, 5~85% RH(비응축) (배터리팩 작동 시 0~40ºC, 배터리 충전 시 15~35ºC)
전원
AC 어댑터
100~240V AC, 50/60Hz (어댑터 1개 표준 부속품으로 제공)
직류 전원
8.5~24V DC(DC 구동 케이블(옵션 B-514) 필요)
배터리 팩
장착 가능 배터리 팩(배터리 팩(옵션 B-573): 7.2V DC, 2875mAh)
전력 소모량
최대 36 VA (AC 어댑터를 사용하고, LCD 디스플레이를 켜고, 배터리 팩을 충전할 때의 최대 전력 소비량 미만으로 정격화)
외부 치수 (폭 x 깊이 x 높이)
약 188 x 117 x 42 mm (돌출부 제외)
무게
약 500g (AC 어댑터 및 배터리 팩 제외)
*1 GL용 입출력 케이블(옵션 B-513)이 신호를 연결하기 위해 필요합니다. *2 수치는 대략적인 수치입니다. 이 차트에서 캡처된 데이터의 파일 크기는 GBD 또는 CSV 파일 형식으로 2GB입니다. *3 무선 LAN 장치(옵션 B-568)를 사용하는 동안 SD 카드 슬롯에서 SD 메모리 카드를 사용할 수 없습니다.
