N36100 시리즈는 초소형 크기, 고성능 및 고전력 밀도를 갖춘 DC 전원 공급 장치입니다. 1U 높이와 반 19인치 폭 디자인은 독립형 및 통합형 캐비닛 모두에서 공간 절약으로 편안한 경험을 제공합니다. N36100의 최대 출력 전력은 900W입니다. 실험실 테스트, 시스템 통합 테스트 및 대규모 생산 라인 테스트와 같은 다양한 분야의 테스트 특성을 고려하여 N36100 시리즈는 다양한 애플리케이션 시나리오의 요구 사항을 충족하기 위해 광범위한 디자인을 채택합니다.

[ 주요 특징 ]

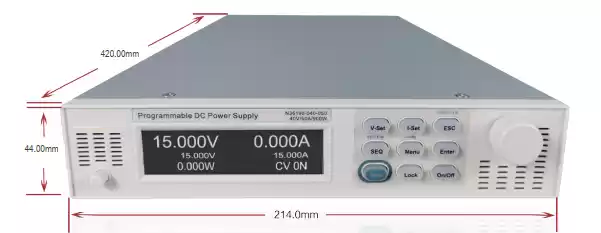

* 1U 높이 + 반 19인치 폭, 넓은 범위 및 높은 전력 밀도

* 최대 출력 전력 : 900W

* 원격감지

* SEQ 테스트 기능

* 외부 아날로그 프로그래밍 제어

* 다중 보호 기능 : OVP, OCP, OPP, OTP 및 단락 회로

* CC&CV 우선기능

* 배터리 충전 테스트 및 내부 저항 시뮬레이션 기능 지원

* 시작 후 자동 실행 기능, 실행 지연 시간 편집 가능

* 모듈식 설계로 다중채널 조합에 편리함

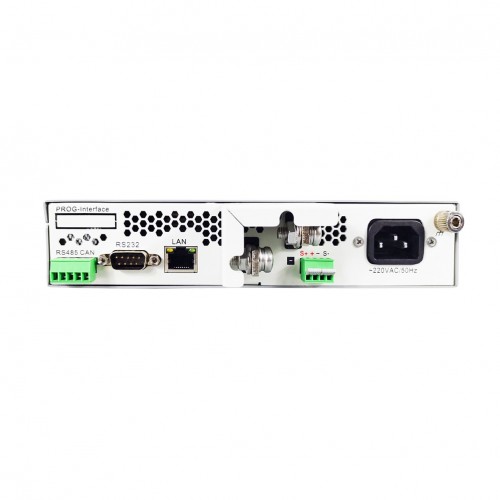

* 다양한 통신 인터페이스 : LAN/CAN/RS232/RS485

[ 응용 분야 ]

* R&D 연구실

* 자동차 및 항공전자

* ATE 시험 시스템

* 산업용 DC/DC 컨버터

* 소형 DC모터

[ 기능 및 장점 ]

초소형 사이즈, 고성능

N36100 시리즈는 1U와 반 19인치에 불과합니다. 그러나 최대 출력 전력은 최대 900W입니다. 여러 테스트 기능, 여러 보호 및 광범위한 범위를 갖추고 있어 N36100을 다양한 애플리케이션에 사용할 수 있습니다.

CC&CV 우선 기능

N36100은 전압 제어 루프 또는 전류 제어 루프의 우선순위를 선택하는 기능을 갖추고 있어 N36100이 다양한 DUT에 맞는 최적의 테스트 모드를 채택하여 DUT를 보호할 수 있습니다.

그림 1에서 보듯이, DUT가 테스트 중에 전압 오버슈트를 줄여야 하는 경우(예: 저전압 프로세서나 FPGA 코어에 전원을 공급하는 경우) 빠르고 원활한 전압 상승을 얻기 위해 전압 우선 모드를 선택해야 합니다.

그림 2와 같이, DUT가 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 상황처럼 DUT 임피던스가 낮은 경우에는 빠르고 원활한 전류 상승을 얻기 위해 전류 우선 모드를 선택해야 합니다.

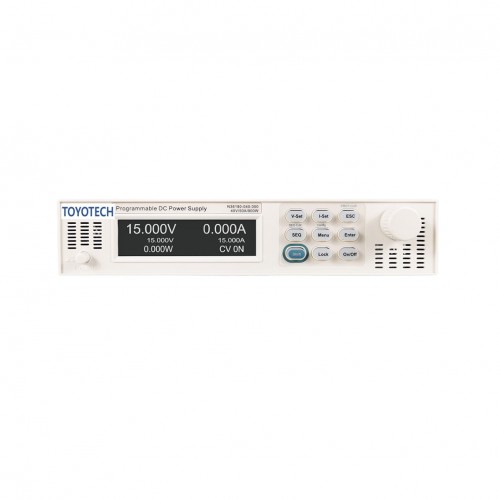

OLED 화면

OLED 화면은 크기가 작고, 전력 소모가 낮고, 밝기가 높고, 발광 효율이 높다는 장점이 있습니다.

SEQ 테스트 함수

N36100의 SEQ 기능은 최대 200단계를 지원합니다. 단일 단계에 대한 출력 전압, 출력 전류, 전압 슬루율, 전류 슬루율 및 대기 시간을 설정할 수 있습니다.

내부 저항 시뮬레이션

N36100 시리즈는 전압 및 내부 저항 값의 설정을 허용합니다. 해당 출력 전류에 따라 출력 전압은 설정된 저항으로 감소합니다. 이 경우 2차 전지, 연료 전지 및 슈퍼커패시터의 내부 저항을 간단히 시뮬레이션할 수 있습니다.
