N3600 시리즈는 광범위한 프로그래밍 가능 DC 전원 공급 장치입니다. 출력 전류 범위는 5A ~ 1500A이고, 출력 전압 범위는 16V ~ 1200V이며, 출력 전력 범위는 800W ~ 9kW입니다. 캐스케이드 모드, CC/CV/CP 모드, SEQ 테스트 및 외부 프로그래밍을 지원합니다. 광범위한 범위, 다기능, 고성능 및 높은 신뢰성을 갖춘 N3600은 신에너지, 산업 자동화 등에 사용할 수 있습니다.

[ 주요 특징 ]

* 전압범위 : 16V-1200V

* 전류범위 : 5A~1500A

* 전력 범위 : 800W-9kW

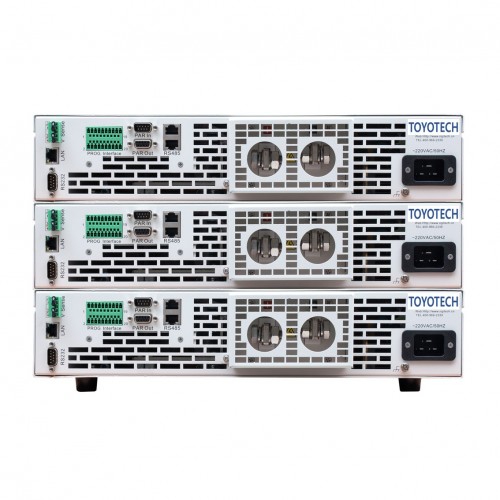

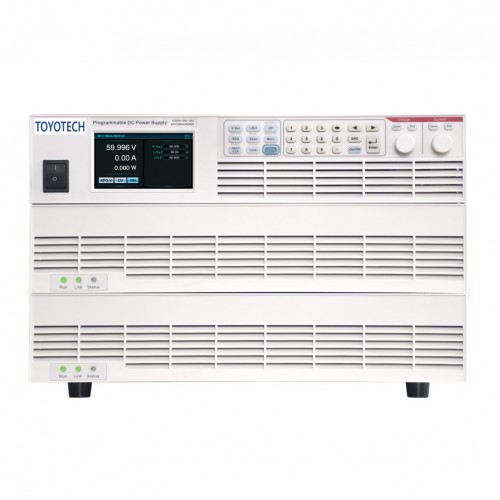

* 캐스케이드 모드에서 여러 장치 작동, 최대 90kW

* CC, CV, CP 모드

* 시퀀스 테스트 기능(SEQ), 최대 100개 그룹 시퀀스 파일, 파일당 최대 100개 단계

* 편집 가능한 상승/하강 슬루율

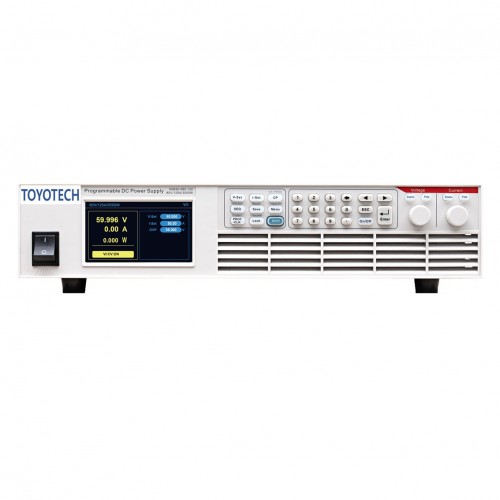

* LCD 화면에 편리한 HMI(인간-기계 상호작용) 인터페이스

* LCD 화면, 숫자 버튼, 노브를 탑재하여 현장 조작 지원

* 전원공급장치 및 DUT를 보호하는 외부소모기

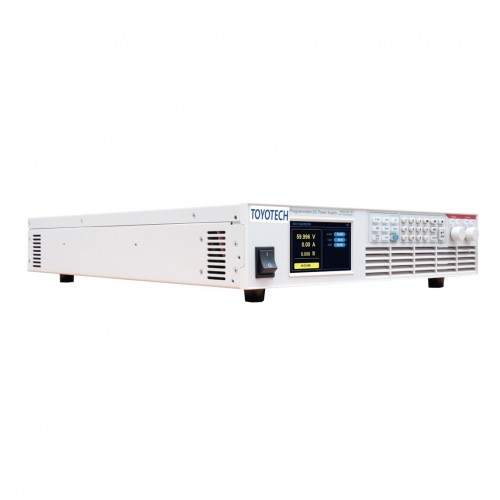

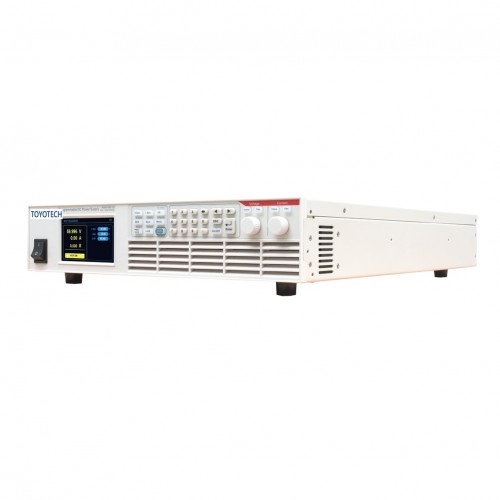

* 벤치탑 또는 랙 설치가 가능한 표준 19인치 섀시

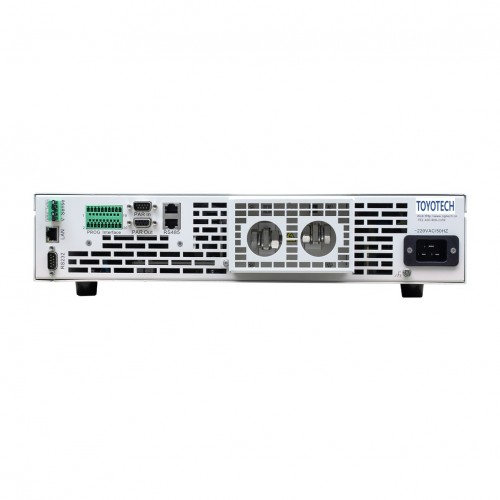

* RS232/LAN 통신 인터페이스 내장

* 다중 보호 기능: OCP, OVP, UVP, OTP, OPP, 주변 제어 통신 오류 알람

* 아날로그 프로그래밍(APG) 인터페이스, 전류 모니터링 인터페이스, 원격 트리거 기능으로 복잡한 기능 제어 및 모니터링 실현

[ 응용 분야 ]

* 리튬이온전지, 태양광, 수소연료, 에너지저장 BMS 등 새로운 에너지 분야

* 가전제품, 가전제품, 통신 등 토목분야

* 실험실, 생산라인, ATE 자동테스트 시스템

* BMS, DC-DC, 자동차 전자부품 등 자동차 분야

* 항공우주 전자제품의 테스트 및 전원 공급

* 컨트롤러, 드라이브, 서버, 로봇 등 산업 자동화 분야

기능 및 장점

SEQ 함수

SEQ 기능은 단일 단계에 대한 출력 전압, 출력 전류, 전압 슬루 레이트, 전류 슬루 레이트 및 유지 시간을 설정합니다.

최대 1200V 전압으로 고전압 테스트가 더욱 안전해졌습니다.

N3600 시리즈는 최대 1200V를 지원합니다. LED, 배터리, DC/DC 컨버터 및 기타 산업 분야에서 고전압은 전원 공급 장치에 대한 기본적인 요구 사항입니다. 위에서 언급한 산업 외에도 N3600 시리즈는 매우 높은 전압 요구 사항이 있는 특수 테스트에도 적용할 수 있습니다. 고전압 테스트의 안전성은 항상 엔지니어의 관심사였습니다. NGI는 테스트의 안전성을 보장하기 위해 안전 단자 설계와 같은 세부 사항에 중점을 둡니다.

구매비용 절감을 위한 폭넓은 범위

N3600 시리즈의 최대 전력은 최대 전압에 최대 전류를 곱한 결과가 아닙니다. 예를 들어 N3630-240-060 모델을 살펴보겠습니다. 최대 전력은 3kW이고 최대 전압은 240V, 최대 전류는 60A입니다. 이 기능은 기존 전원 공급 장치와 비교하여 N3600에 더 넓은 적용 범위를 제공합니다.

외부 소산기 기능

N3600을 사용하여 모터와 같은 유도성 부하에 전원을 공급할 때 N3600 전면 패널의 ON/OFF 버튼을 눌러 전원 공급을 중지합니다. 이때 모터는 설정 값보다 큰 전압을 N3600으로 반환할 수 있으며, 이는 N3600과 모터를 손상시킬 가능성이 있습니다. 사용자는 부하를 N3600에 소산기로 연결할 수 있습니다. 부하의 설정 전압은 N3600의 설정 전압보다 증가해야 합니다. 부하의 설정 전압이 N3600의 설정 전압보다 높으면 부하는 작동하지 않습니다. 모터에서 반환된 전압이 부하의 설정 전압을 초과하면 부하는 작동을 시작하여 N3600과 모터 컨트롤러를 보호합니다.
