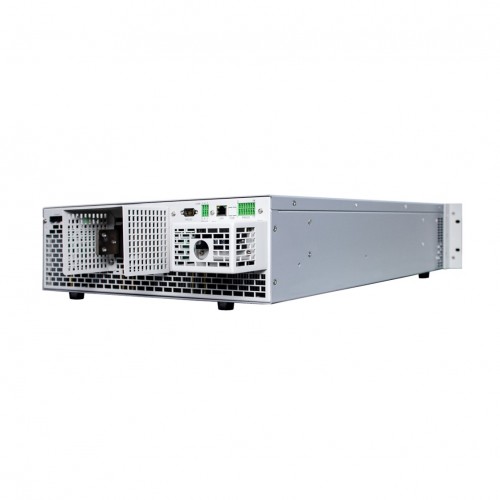

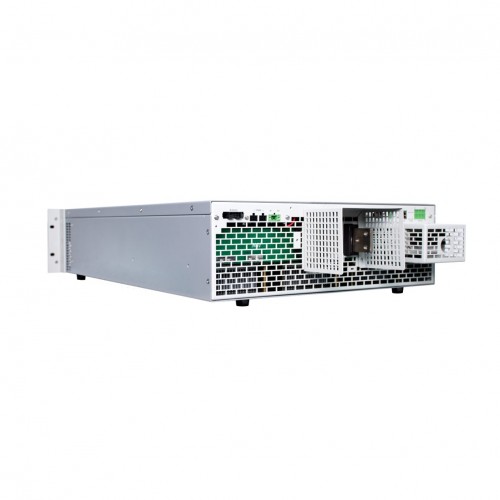

N38300 프로그래밍 가능 DC 전원 공급 장치(5kW~180kW)

N38300 시리즈는 광범위한 고전력 밀도, 프로그래밍 가능한 고전력 DC 전원 공급 장치입니다. N38300 독립형 19인치 3U 섀시는 최대 18kW입니다. 전력 효율은 최대 93%입니다. 전력 범위는 최대 180kW입니다. 전류 범위는 최대 5100A이고 전압 범위는 최대 2250V입니다. N38300 시리즈 DC 전원 공급 장치는 포괄적인 기능을 갖추고 있으며 여러 제어 방법을 지원하므로 실험실 애플리케이션과 자동화된 테스트 시스템에 이상적인 선택입니다.

[ 주요 특징 ]

* 전압 최대 2250V, 전류 최대 5100A, 전력 최대 180kW

* 마스터/슬레이브 병렬 지원, 최대 1.8MW까지 확장 전력

* 전압 정확도 0.05%FS, 전류 정확도 0.1%FS

* 전압 및 전류 샘플링 속도 500kHz, 해상도 16비트

* 역률 0.99, 효율 최대 93%

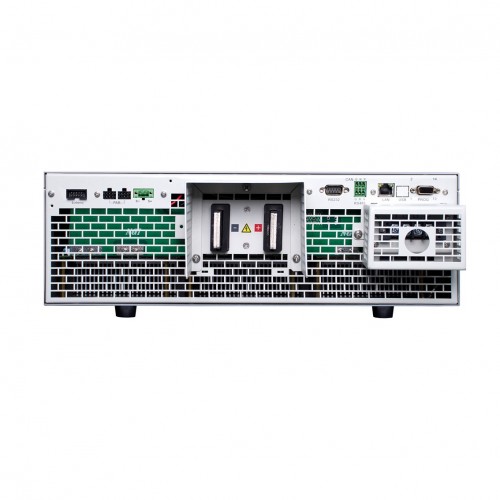

* LAN 포트 및 RS232 인터페이스는 기본, GPIB, CAN, RS485 및 USB는 옵션

* CC&CV 우선기능

* CC, CV, CP 모드

* 표준 19인치 3U 섀시

* 전압 및 전류에 대한 편집 가능한 상승 및 하강 슬루율

* 내부저항 시뮬레이션, SEQ 기능, 전압 RAMP 기능

* 다중 보호 : OCP, OVP, LVP, OTP, OPP

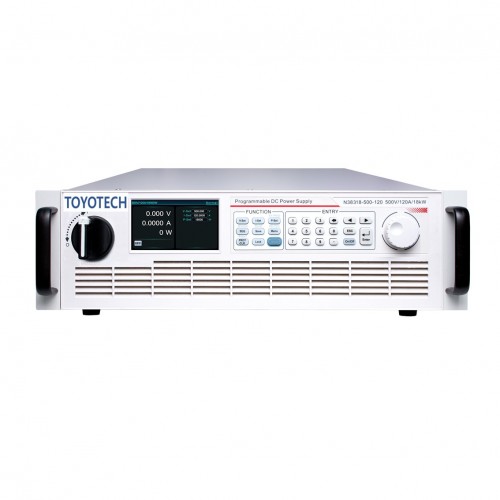

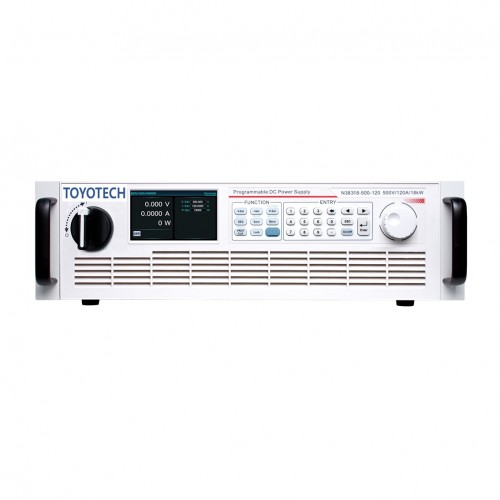

* LCD 화면, 숫자 버튼, 노브를 탑재하여 현장 조작 지원

* 고전압 절연 디지털 및 아날로그 및 모니터링 인터페이스 탑재

[ 응용 분야 ]

* 리튬이온전지, 태양광, 수소연료, 에너지저장 BMS 등 새로운 에너지 분야

* 대전력 전자부품의 테스트 및 전원공급

* 실험실, 생산라인 ATE 자동테스트 시스템

* 대전력 DC-DC 컨버터, DC-AC 인버터 등 전력 전자 분야

* 항공우주 전자제품의 테스트 및 전원 공급

* 컨트롤러, 드라이브, 서버, 로봇 등 산업 자동화 분야

[ 기능 및 장점 ]

구매비용 절감을 위한 폭넓은 범위

N38300 시리즈의 최대 전력은 최대 전압에 최대 전류를 곱한 결과가 아닙니다. 예를 들어 N38306-300-75 모델을 살펴보겠습니다. 최대 전력은 6kW이고 최대 전압은 300V, 최대 전류는 75A입니다. 기존 전원 공급 장치와 비교했을 때 이 기능은 N38300에 더 넓은 적용 범위를 제공하여 구매 비용과 공간 점유를 크게 줄입니다.

CC&CV 우선 기능

N38300은 전압 제어 루프 또는 전류 제어 루프의 우선순위를 선택하는 기능을 갖추고 있어 N38300이 다양한 DUT에 맞는 최적의 테스트 모드를 채택하여 DUT를 보호할 수 있습니다.

그림 1에서 보듯이, DUT가 테스트 중에 전압 오버슈트를 줄여야 하는 경우(예: 저전압 프로세서나 FPGA 코어에 전원을 공급하는 경우) 빠르고 원활한 전압 상승을 얻기 위해 전압 우선 모드를 선택해야 합니다.

그림 2와 같이, DUT가 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 상황처럼 DUT 임피던스가 낮은 경우에는 빠르고 원활한 전류 상승을 얻기 위해 전류 우선 모드를 선택해야 합니다.

내부 저항 시뮬레이션

N38300 시리즈는 전압 및 내부 저항 값의 설정을 허용합니다. 해당 출력 전류에 따라 출력 전압은 설정된 저항으로 감소합니다. 이 경우 2차 전지, 연료 전지 및 슈퍼커패시터의 내부 저항을 간단히 시뮬레이션할 수 있습니다.

마스터/슬레이브 설계로 전원 확장에 편리함

N38300은 독립적으로 또는 마스터/슬레이브 병렬 작동으로 사용할 수 있습니다. 마스터/슬레이브 모드가 내장되어 있으며, 최대 전력은 1.8MW까지 확장할 수 있습니다. 고유한 전류 공유 설계를 채택하여 각 모듈이 부하를 동등하게 공유하고 제품 사용의 일관성을 보장합니다.
