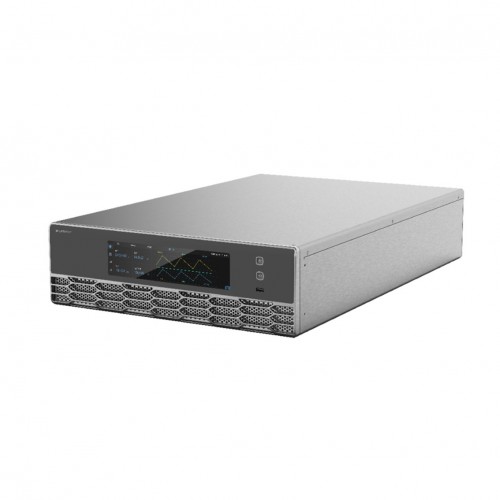

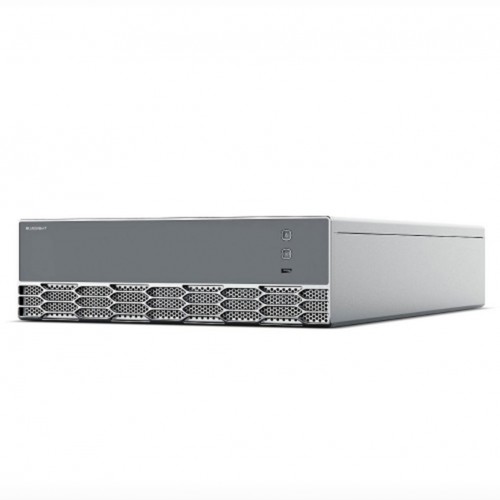

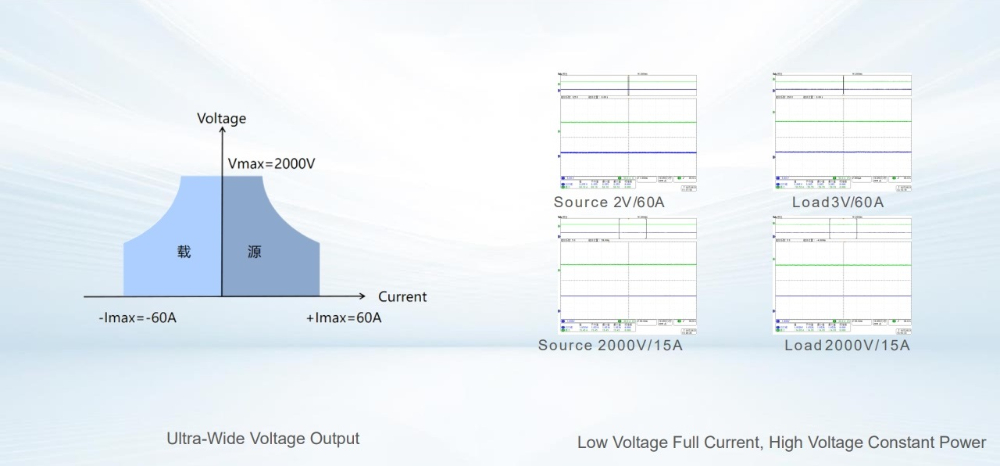

Bluesight LC 시리즈는 3세대 기반의 프로그래머블 재생 DC 전원 공급 장치로 SiC 기술. 소스 및 로드 기능을 모두 통합하고 에너지를 피드백할 수 있습니다 짧은 단종과 점프를 경험하는 기존 전원 공급 장치 및 부하와 달리 양전류와 음전류를 전환할 때, LC 시리즈 DC 전원 공급 장치는 표준 고속 양방향 전원 공급 장치로 빠르고 원활한 전환이 가능합니다. 소스 모드와 로드 모드 간의. 이는 빠르고 지속적인 전환을 보장합니다. 출력 및 전류 흡수, 전압 또는 전류 오버슈트를 효과적으로 방지합니다. 이 제품은 정전압과 같은 일반적인 DC 전원 공급 기능을 제공할 뿐만 아니라, 정전류, 정전력, 부하 저항 모드뿐만 아니라 태양광도 포함됩니다. 모듈 시뮬레이션, 배터리 시뮬레이션, 파형 생성, LIST 프로그래밍 및 기타 기능들. 이러한 기능들은 다양한 응용 분야에 적합합니다. 이 제품은 태양광 발전, 에너지와 같은 산업에서 널리 사용됩니다. 저장 장치, 전기 자동차, 충전소. 매우 안정적이고 고성능입니다.
[ 주요 특징 ]
* 3U/30KW 고출력 밀도
*0.02%FS 높은 정확도

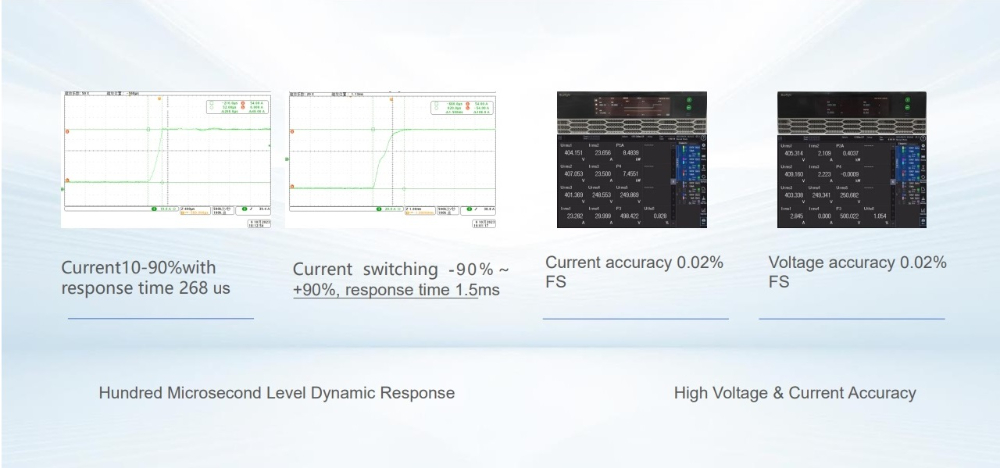

*전압과 전류의 100μs 동적 응답
*SiC 기술, 고주파 절연 기술 채택
*마스터/패럴렐 모드, 해상도 저하 없이 확장 가능
*커넥터 디자인 채택, 통합 및 사용 편의성 향상
*약한 전력망의 정상적인 작동을 지원하는 강력한 전력망 적응성
*호스트 컴퓨터 없이 직접 제어할 수 있는 대형 화면 비율 터치스크린

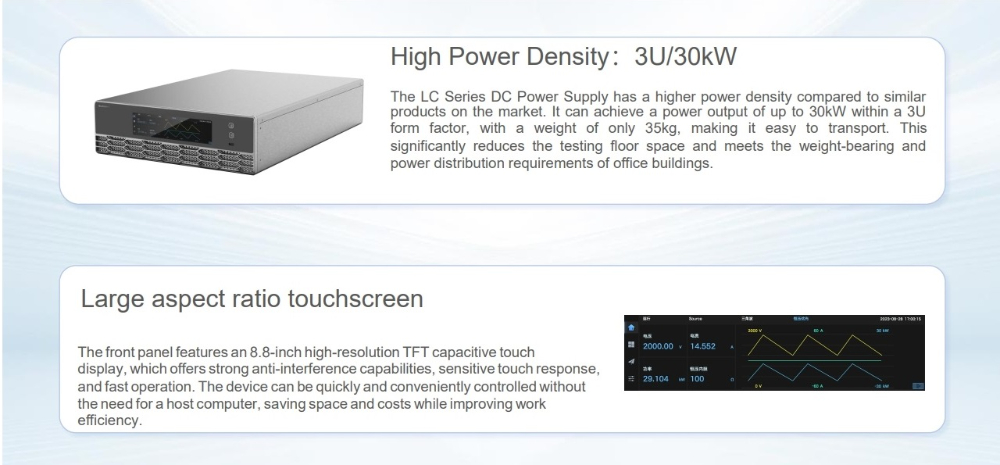

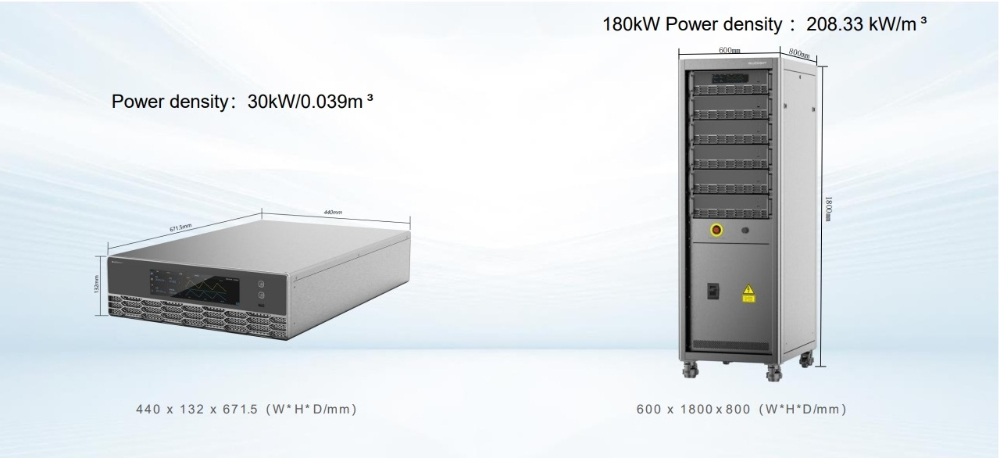

[ 고전력 밀도 3U/30kW ]
일반적으로 3U가 최대 18KW인데 반해, Bluesight LC시리즈 DC 전원 공급 장치는 유사한 장치에 비해 전력 밀도가 높습니다. 시중에 판매되는 제품. 3U 내에서 최대 30kW의 전력 출력을 달성할 수 있습니다
폼 팩터, 무게가 35kg에 불과해 운반이 간편합니다. 이것은 테스트 바닥 공간을 크게 줄이고 하중을 충족합니다. 사용하시는 사무실 건물의 전력 분배 요구 사항을 확인이 필요합니다.

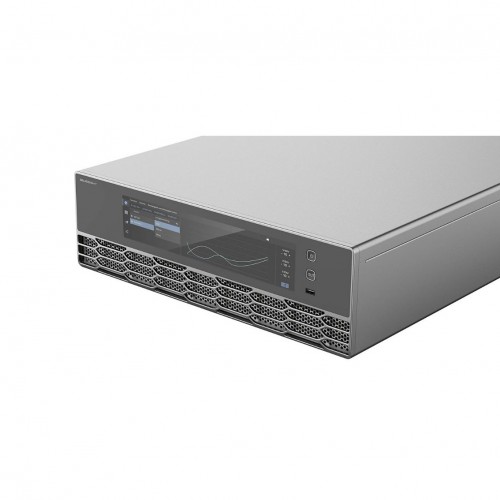

[ 대형 화면 비율 터치스크린]

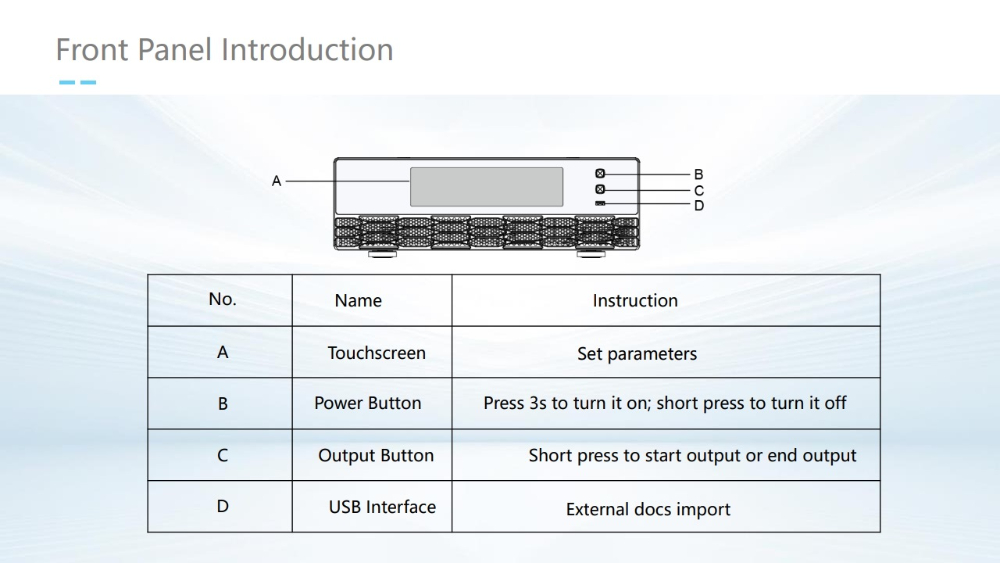

전면 패널에는 8.8인치 고해상도 TFT 정전식 터치가 탑재되어 있습니다. 강력한 간섭 방지 기능과 민감한 터치 반응을 제공하는 디스플레이, 그리고 빠른 작동. 기기를 빠르고 편리하게 제어할 수 있습니다. 작업을 개선하면서 공간과 비용을 절약하는 호스트 컴퓨터의 필요성, 대형 화면 비율 터치스크린
[ Function-Common DC Source]

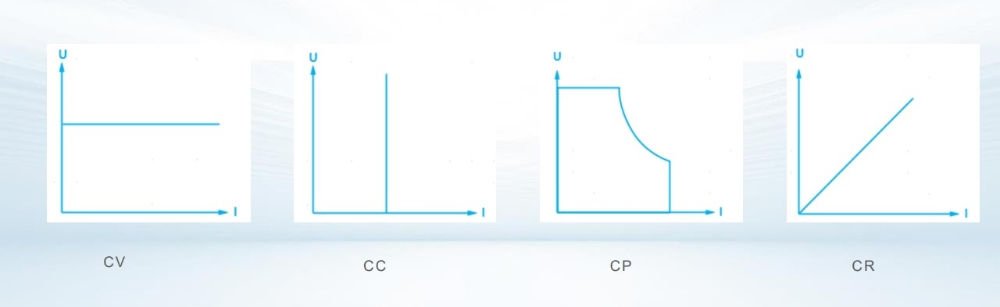

LC 시리즈 DC 전원 공급 장치는 정전류(CC), 정전압(CV) 및 공식 P = UI를 기반으로 한 상수 전력(CP) 모드입니다. 이는 출력 매개변수 중 하나가 있을 때를 의미합니다
전압, 전류 또는 전력—처음에 한계에 도달하면 전원 공급 장치가 해당 모드에서 작동합니다. 이렇게 하면 장비와 인력의 안전성이 보장할 수 있습니다.
[ Function-Waveform Generation]

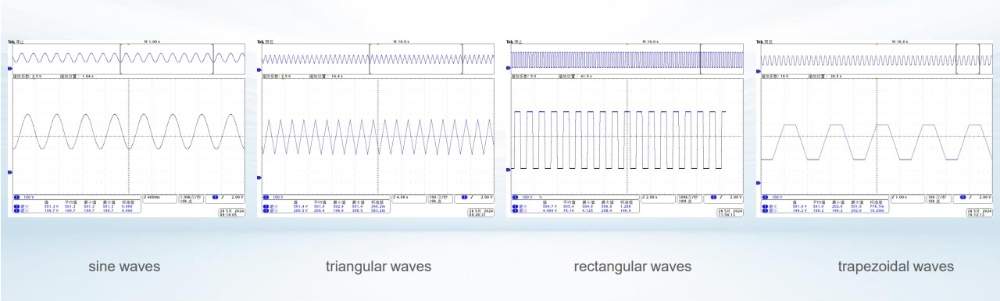

LC 시리즈 DC 전원 공급 장치는 사인파, 삼각파, 직사각형과 같은 다양한 파형을 생성할 수 있습니다.
피크/valley 값, 피크/valley 지속 시간, 상승/하락 시간 등의 매개변수를 설정하여 파동 및 사다리꼴 파동, 그리고 주기 시간. 이 기능은 R&D를 포함한 여러 애플리케이션 시나리오에 대한 개인화된 테스트 요구 사항을 충족합니다.
테스트, 규제 인증 및 생산 라인 테스트에 유용하게 사용할 수 있습니다.
[ Function- Function Editing ]

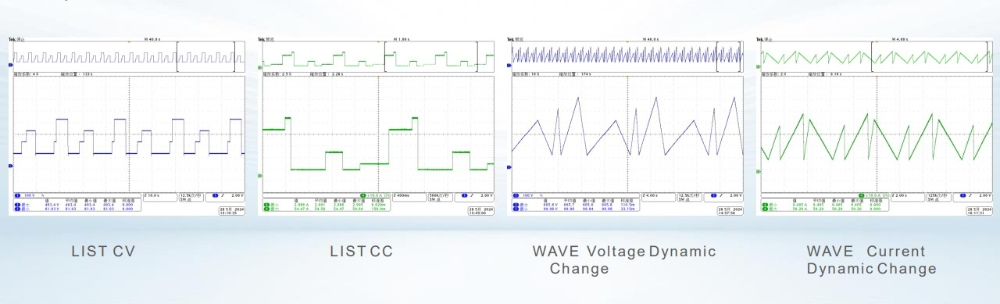

LC 시리즈 DC 전원 공급 장치는 LIST 모드와 WAVE 모드를 포함한 기능 프로그래밍 기능을 갖추고 있습니다. 사용자 이 함수들을 사용자 지정하고 편집하여 전류, 전압, 전력에 대한 시간에 따라 변하는 곡선을 생성할 수 있습니다.
필요에 따라 변경 사항을 설정할 수 있습니다. 이 기능은 다음과 같은 다양한 애플리케이션의 테스트 요구 사항을 충족합니다. 동적 전자 부하 시뮬레이션.
[ Function-Battery Simulator ]
LC 시리즈 DC 전원 공급 장치는 다음과 같은 매개변수를 설정하여 배터리 팩 특성 매개변수를 생성할 수 있습니다
개별 셀 용량, 초기 SOC(충전 상태), 직렬 연결 셀 수 및 병렬 연결 셀 수 셀. 다음과 같은 다양한 유형의 배터리 팩의 충전 및 방전 특성을 시뮬레이션할 수 있습니다.
리튬 인산철(LFP), 삼원 리튬 및 납축 배터리. 이 기능은 테스트 요구 사항을 충족합니다. 에너지 저장 변환기, 태양광 및 에너지 저장 시스템, DC 충전 등 다양한 응용 분야에서 전기 자동차.
[ PVFunction-PV Curve ]

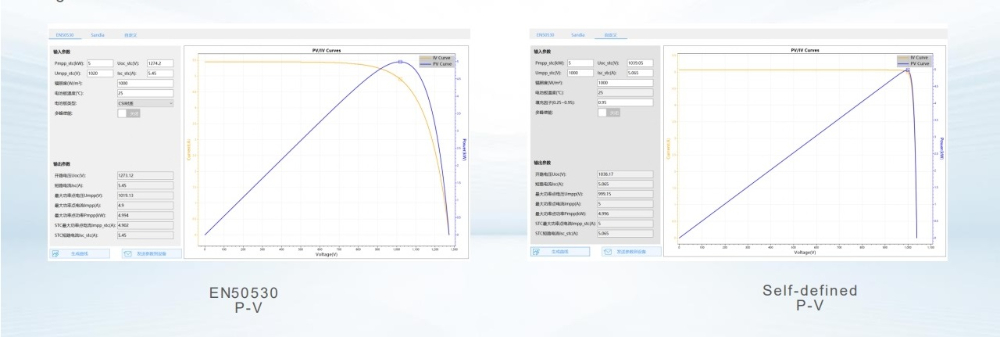

LC 시리즈 DC 전원 공급 장치는 태양광 모듈의 출력 P-V(전력-전압) 곡선 특성을 시뮬레이션할 수 있습니다. 다양한 온도와 조도 수준에서. 여기에는 EN50530 및 Sandia Array와 같은 내장 모델이 포함됩니다.
성능 모델(SAPM). 또한 사용자 정의 설정을 지원하여 채우기 요소를 수동으로 입력할 수 있습니다. P-V 곡선을 생성합니다.

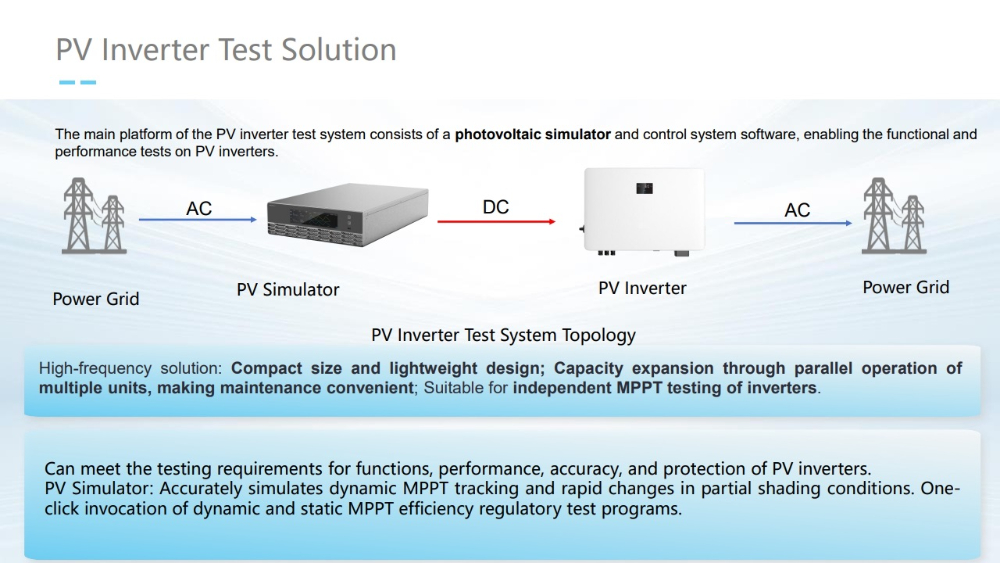

[ MPPT Function-MPPT Efficiency Test ]

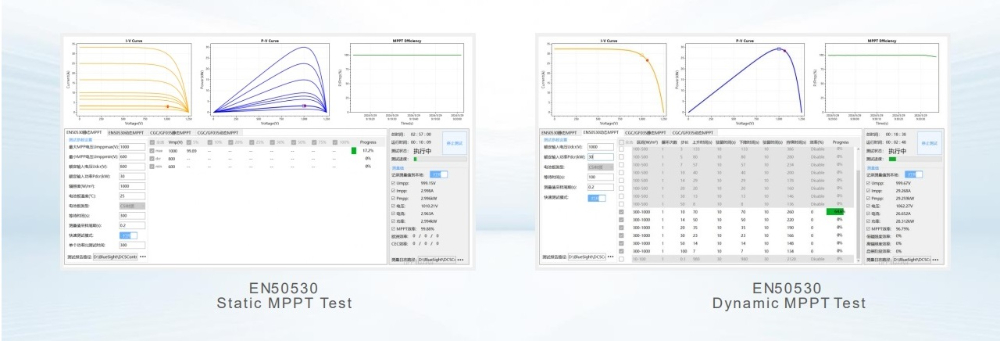

LC 시리즈 DC 전원 공급 장치는 여러 표준에 따라 내장된 동적 및 정적 MPPT 테스트 프로그램을 포함합니다,

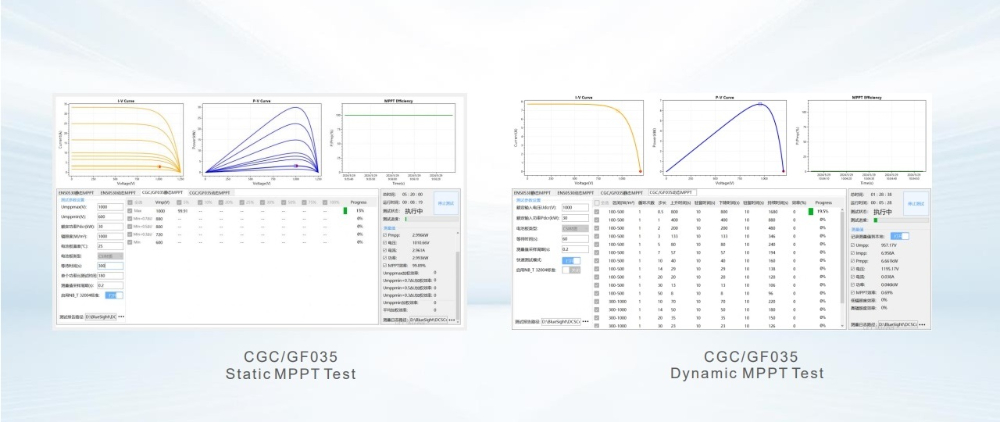

EN50530, NB/T 32004, CGC/GF035와 같은 테스트 프로그램은 버튼 하나만 누르면 쉽게 액세스할 수 있습니다, 테스트 결과, 테스트 로그 및 테스트 보고서를 자동으로 생성합니다. 이는
태양광 인버터의 개발 및 테스트.
[ Function-Shadow Shading & Cloud Drift ]

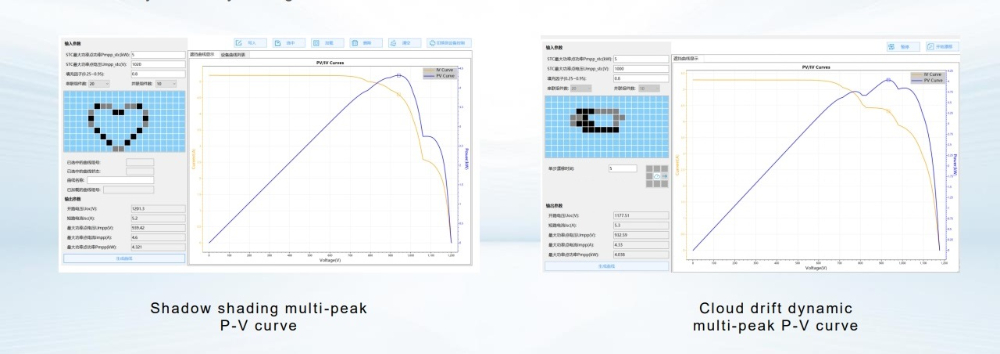

그림자 음영: 이 기능은 태양광 모듈에서 P-V 곡선의 다중 피크 특성을 시뮬레이션합니다. 부분적으로 음영 처리됩니다.
구름 드리프트: 이 기능은 태양광 모듈이 작동할 때 동적 다중 피크 P-V 곡선 출력을 시뮬레이션합니다.

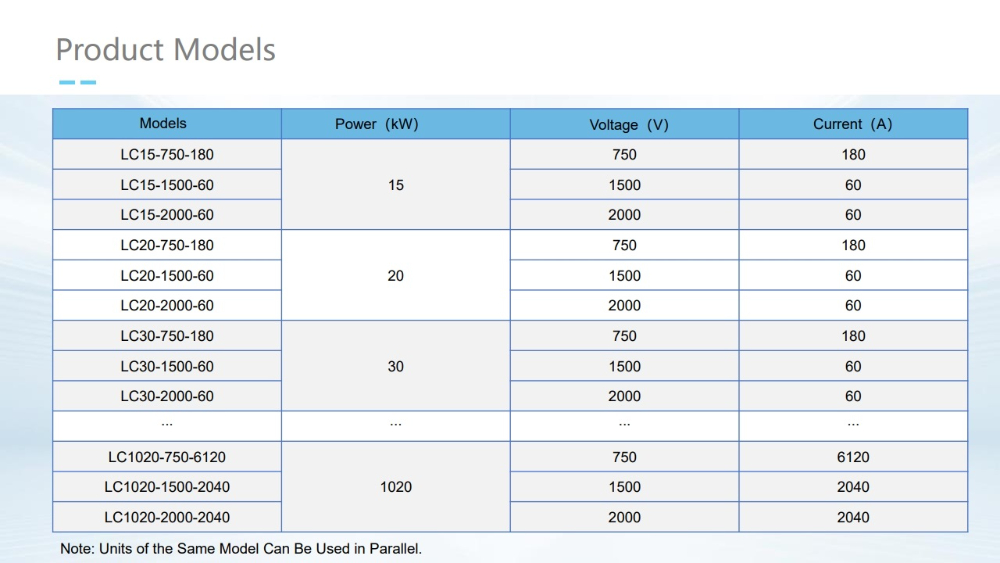

PRODUCT PARAMTERS
Specifications/Model
LC30-2000-60
Output voltage
2000V
Output current
±60A
Output power
±30kW
Energy feedback
Supporting energy feedback
Isolation function
Input and output electrical isolation
AC characteristics
Rated voltage
400Vac
Voltage range
360Vac-440Vac
Rated frequency
50Hz/60Hz
Frequency range
47Hz-63Hz
Wiring mode
Three-phase three-wire +PE
DC voltage/current
Range of voltage
0～2000Vdc
Voltage setting accuracy
≤0.02%FS
Voltage setting resolution
0.01V
Voltage display accuracy
≤0.02%FS
Voltage display resolution
0.01V
Source regulation rate
0.01%FS
Load regulation rate
0.01%FS
Remote compensation
≤40V
Voltage ripple (20Hz-20MHz)
<2400mVpp/RMS 400mV
Current regulation range
-60A~60A
Current setting accuracy
≤0.02%FS
Current setting resolution
0.01A
Current display accuracy
≤0.02%FS
Current display resolution
0.001A
Current rise time
550us（10%-90%）
Current switching time
7.6ms（-90%-90%）switching
Battery simulation function
Battery typ
Different battery types such as lithium iron phosphate, ternary lithium, and lead-acid batteries can be simulated
Parameter settings
Parameters such as battery type, number of batteries in series and parallel connection, SOC, and capacity of single battery

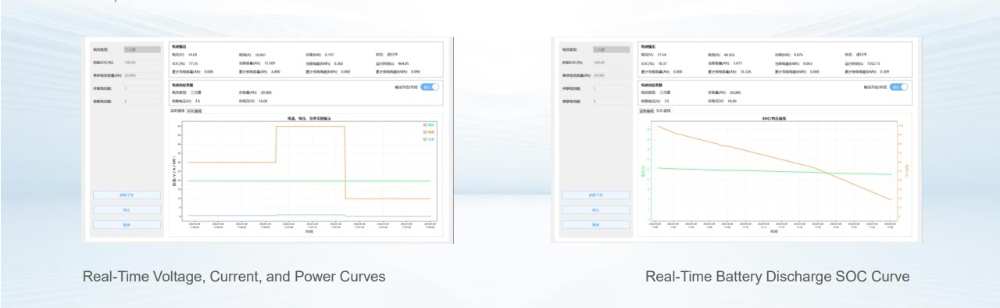

Display parameters
Real-time SOC curve, current capacity, current electric energy, accumulated charging/discharging energy, accumulated charging/discharging electric energy, operation time, and other parameters
Support a multi-sequence complex output mode through steps, cycle times, mode of execution, step jump etc. for tests under complex working conditions and programming tests of various parameters of voltage, current and power
Trigger mode
Manual trigger, delay trigger
Operating mode
Constant voltage, constant current, constant power, supporting programming, battery simulation, and settable IV curve
Efficiency
~95%
Power factor
0.99
Harmonic thd
≤3%
Protection function
Overvoltage, overcurrent, undervoltage, overtemperature, fan fault,etc
