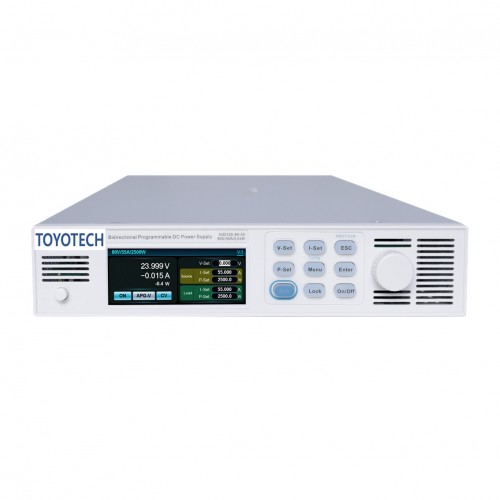

N35100 양방향 DC 전원 공급 장치(2500W)
N35100 시리즈는 양방향 프로그래밍 가능 DC 전원 공급 장치입니다. N35100은 듀얼 사분면 설계를 채택하여 전력을 공급 및 흡수하고 전력을 그리드로 깨끗하게 반환하여 전력 소비를 절약하고 공간 열 발산을 줄여 테스트 비용을 크게 줄일 수 있습니다. N35100 시리즈는 고정밀 측정 및 다양한 테스트 기능을 제공하여 신에너지, 자동차, 에너지 저장, 전기 구동, 배터리 시뮬레이션 및 기타 산업에서 널리 사용할 수 있습니다.
[ 주요 특징 ]
* 소형 사이즈와 높은 전력 밀도, 1U 높이와 19인치 폭의 절반 섀시에 2500W 통합
* 전압 : 80V, 전류 : ±55A
* CC/CV 우선 순위
* 조정 가능한 전압 및 전류 슬루율
* CC, CV, CR 및 CP 모드
* SEQ 테스트, 충방전 테스트 지원 가능
* 다중 보호 기능, OVP, UVP, OCP, OPP, OTP
* 3.2인치 HD 컬러 화면으로 정보 표시
* LAN/RS232/RS485/CAN 표준 탑재
* Modbus-RTU/CAN 개방형/SCPI 표준 프로토콜 지원 가능
[ 응용 분야 ]
* 에너지 저장 애플리케이션(야외 에너지 저장, UPS 등)
* 인버터, 드라이브, 모터 컨트롤러 등 모터 구동 테스트 애플리케이션
* 전동공구, 전기자동차, 드론 등 배터리 구동 장비
* 신에너지자동차 분야, 차량용인버터, 순환펌프, 자동차전자부품 등
기능 및 장점
양방향 전류, 소스와 부하 사이의 원활한 전환
N35100 시리즈 DC 소스는 외부 전원을 제공할 뿐만 아니라 전력을 흡수하고 전기 에너지를 그리드로 깨끗하게 반환할 수 있습니다. N35100 시리즈 양방향 전원 공급 장치는 출력과 흡수 전류 사이에서 지속적으로 원활하게 변환하여 전압 또는 전류 오버슈트를 효과적으로 방지할 수 있습니다. 리튬 이온 배터리, UPS, 배터리 보호 보드 및 기타 에너지 저장 장비 테스트에 널리 사용됩니다.
광범위한 출력 설계
N35100 시리즈 양방향 DC 전원 공급 장치는 광범위한 설계를 채택합니다. 단일 전원 공급 장치는 정격 출력 전력에서 더 광범위한 전압 및 전류를 출력하여 다양한 전압/전류 레벨의 제품에 대한 엔지니어의 테스트 적용 시나리오를 충족시키고 실험실 또는 자동화된 테스트 시스템에서 구매 비용과 공간 점유를 크게 줄일 수 있습니다. N35125-80-55의 출력 전력은 2500W입니다. 최대 출력 전압 및 출력 전류는 각각 80V 및 55A에 도달하며 전원 공급 장치는 비용 절감을 위해 더 많은 애플리케이션을 커버할 수 있습니다.
CC&CV 우선 기능
N35100 시리즈는 전압 루프 피드백 회로 우선 순위 또는 전류 루프 피드백 회로 우선 순위를 설정하는 기능이 있어 DUT의 특성에 따라 테스트에 가장 적합한 작업 모드를 채택하여 DUT를 보다 효과적으로 보호할 수 있습니다. 그림 1과 같이 테스트 중 전압 오버슈트를 줄여야 하는 경우 전압 우선 모드를 사용하여 빠르고 원활한 전압 상승을 얻어야 합니다. 그림 2와 같이 테스트 중 전류 오버슈트를 줄여야 하는 경우 전류 우선 모드를 사용하여 빠르고 원활한 전류 상승을 얻어야 합니다.

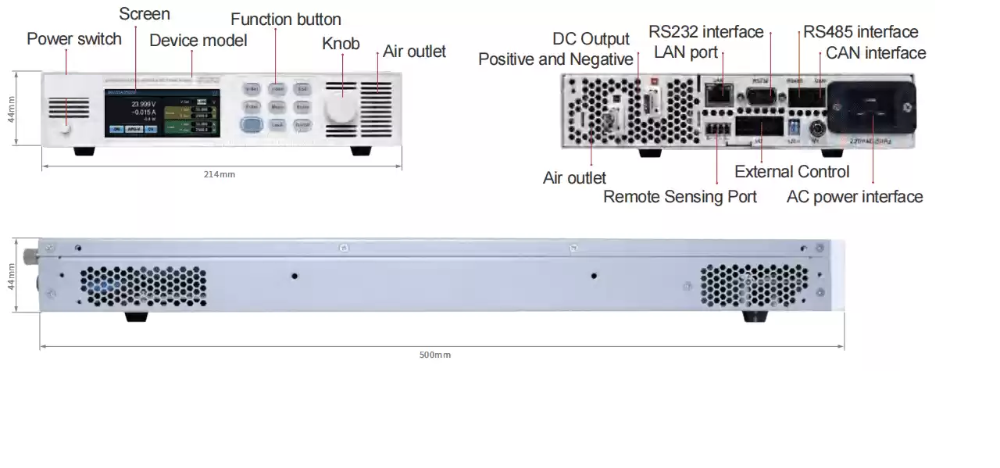

[ 제품 치수 ]
