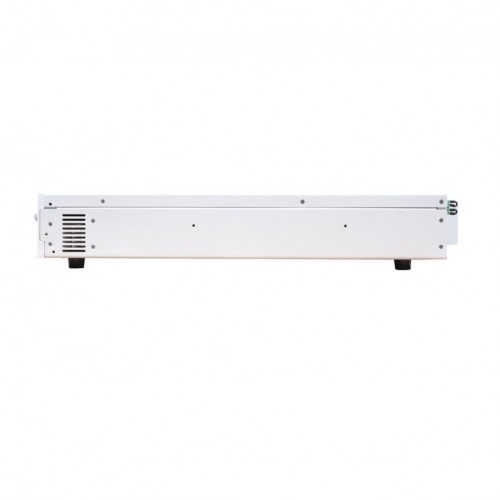

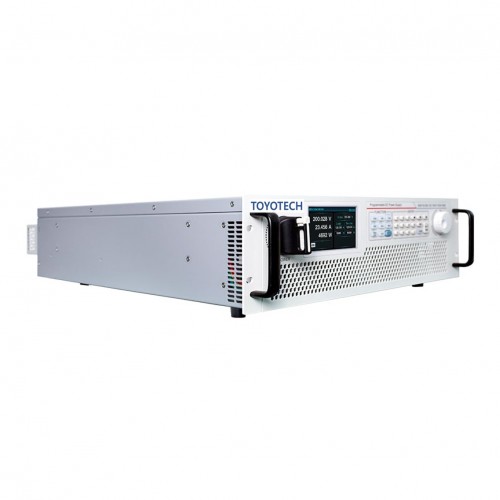

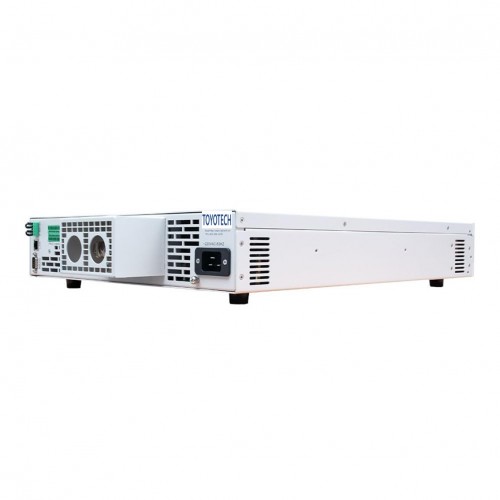

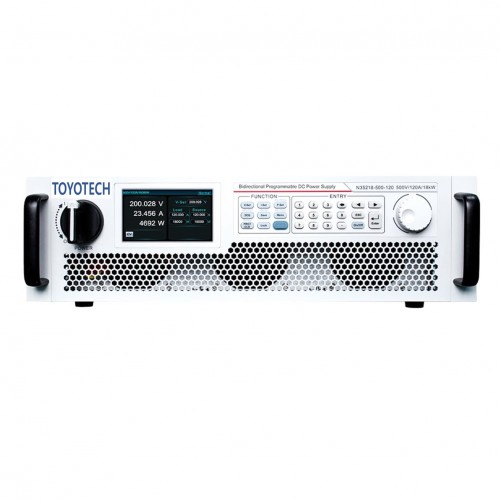

N35200 양방향 DC 전원 공급 장치(6kW~180kW)
N35200 시리즈는 광범위한 고전력 양방향 프로그래밍 가능 DC 전원 공급 장치입니다. N35200은 듀얼 사분면 설계를 채택하여 전력을 공급 및 흡수하고 전력을 그리드로 깨끗하게 반환하여 전력 소비를 절약하고 공간 열 발산을 줄여 테스트 비용을 크게 줄일 수 있습니다. N35200은 광범위한 측정 응용 프로그램을 갖추고 있으며 단일 전력 범위는 6kW~54kW, 전류 범위는 최대 360A, 전압 범위는 최대 1500V입니다. N35200 시리즈는 고정밀 측정 및 다양한 테스트 기능을 제공하여 신에너지, 자동차, 에너지 저장, 반도체, 태양광, 전기 구동 및 기타 산업에서 널리 사용할 수 있습니다.
[ 주요 특징 ]
* 범위 : 전압 0~1500V, 전류 ±360A, 전력 ±6kW~±54kW
* 2사분면 원활한 스위칭, DUT와 그리드 간 전류는 양방향으로 흐름
* 전압 정확도 0.02%FS, 전류 정확도 0.1%FS
* 배터리 충전/방전 테스트 지원
* CC/CV 우선 선택 기능, 전압¤t 슬루율 조정 가능
* 내부저항 시뮬레이션 기능, 출력 타이밍 기능, 전압 출력 램프 기능
* 다중 보호 기능, OVP, UVP, ±OCP, ±OPP, OTP, 정전 보호
* LAN 포트 및 RS232 인터페이스는 기본, GPIB, CAN, RS485 및 USB는 옵션
* PV 매트릭스 IV 곡선 시뮬레이션 기능 지원(옵션)
* 고전압 절연 디지털 및 아날로그 및 모니터링 인터페이스 탑재
[ 응용 분야
* 실험실, 생산라인 ATE 자동테스트 시스템
* 태양광인버터, 수소연료전지, 태양전지매트릭스 등 신에너지 분야
* 고전력 에너지 저장, UPS, 마이크로 그리드 인버터 및 기타 에너지 저장 응용 분야
* BOBC, DC-DC, 모터드라이브, 자동차 전자 및 기타 자동차 분야
* 반도체 및 부품, 레이저, 고출력 LED 등 반도체 테스트 분야
* 통신장비, 무인기, 항공우주전자, 용접/전기도금 등
* 동력전지, 납축전지, 슈퍼커패시터의 충방전 시험
기능 및 장점
양방향 전류, 소스와 부하 사이의 원활한 전환
N35200 시리즈 DC 소스는 외부 전원을 공급할 뿐만 아니라 전력을 흡수하고 전기 에너지를 그리드로 깨끗하게 반환할 수 있습니다. N35200 시리즈 양방향 전원 공급 장치는 출력과 흡수 전류 사이에서 지속적으로 원활하게 변환되어 전압 또는 전류 오버슈트를 효과적으로 방지할 수 있습니다. 전원 배터리, UPS, 배터리 보호 보드 및 기타 에너지 저장 장비 테스트에 널리 사용됩니다.
다양한 출력 디자인
N35200 시리즈 양방향 DC 전원 공급 장치는 광범위한 설계를 채택합니다. 단일 전원 공급 장치는 정격 출력 전력에서 더 광범위한 전압 및 전류를 출력하여 다양한 전압/전류 레벨의 제품에 대한 엔지니어의 테스트 적용 시나리오를 충족시키고 실험실 또는 자동화된 테스트 시스템에서 구매 비용과 공간 점유를 크게 줄일 수 있습니다.
CC&CV 우선 기능
N35200 시리즈는 전압 제어 우선 순위 또는 전류 제어 루프 우선 순위를 설정하는 기능이 있어 DUT의 특성에 따라 테스트에 최적의 작업 모드를 채택하여 DUT를 더 잘 보호할 수 있습니다.
그림 1과 같이 테스트 중에 전압 오버슈트를 줄여야 할 때는 전압 우선 모드를 사용하여 빠르고 매끄러운 상승 전압을 얻어야 합니다.
그림 2와 같이 테스트 중에 전류 오버슈트를 줄여야 할 때는 전류 우선 모드를 사용하여 빠르고 매끄러운 상승 전류를 얻어야 합니다.
빠른 동적 반응
N35200 시리즈는 전류 출력과 전류 싱크 간의 원활한 전환을 달성할 수 있습니다. 예를 들어 N35218-500-120을 살펴보겠습니다. 소스 120A에서 싱크 120A로의 전환 시간은 아래 그림과 같이 2ms 미만입니다.
