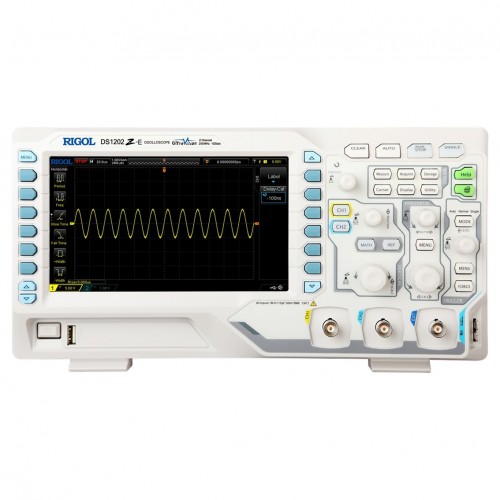

RIGOL DS1202Z-E 2채널, 200MHz, 1GSa/s, 24Mpts 오실로스코프

같은 카테고리 다른 상품

: RIGOL MSO5152E 2채널, 150MHz, 4GSa/s 디지털오실로스코프

1,596,600원
: OWON ADS914A 디지탈 오실로스코프 4채널,125MHz,2GSa

905,000원
: KEYSIGHT DSOX2022A 오실로스코프 2채널/200MHz

4,850,000원

RIGOL DS1202Z-E 2채널, 200MHz, 1GSa/s, 24Mpts 오실로스코프 요약정보 및 구매

DS1202Z-E 디지털 오실로스코프 200Mhz 대역폭, 2채널, 1GSa/s 샘플링 속도, 24Mpts 메모리

상품 선택옵션 0 개, 추가옵션 0 개

브랜드	RIGOL
모델	DS1202Z-E
소비자가	569,000 (VAT 별도)
할인가격	540,000 (VAT 별도)
납기	전화문의
배송비결제	주문시 결제
포인트	0점
선택된 옵션 수량

※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

㈜아이엠티

BK PRECISION 9832B 2000VA AC파워소스 300V/20A/2kVA

한화에어로스페이스

ATTEN ST-80 80W 고급형 무연 인두기, 납땜스테이션 [KC인증] 4세트

라이온로보틱스

FLIR E5 PRO 플리어 휴대용 열화상카메라 (-20C~400C)외

녹색에너지연구원

로데슈바르즈 NGA101 1채널/40W/0V~35V/0A~6A DC파워서플라이

나눔테크

OWON LCR2100 벤치타입 LCR미터 10Hz~100KHz

토비스

OWON XSA1032-TG 스펙트럼 아날라이저 9kHz~3.2GHz 트래킹 제너레이터

피엔티

TEKTRONIX MSO22 2-BW-70 오실로스코프 2CH/70MHz/2.5 GS/디지탈1..

연세대학교 공학원

TEKTRONIX AFG1022 임의파형발생기,함수발생기 2채널/125MS/s/25MHz/14..

글로벌디펜스

KIKUSUI PWR2001ML DC파워서플라이 80V/100A/2000W DC전원공급기

BTE

UNI UPW1000-1 DC파워서플라이 1000V/1A/1KW DC전원공급기

라이온로보틱스

ITECH IT-M3902C-80-40 양방향 DC파워서플라이

한국과학기술원 화학과

UNI UPW1000-1 DC파워서플라이 1000V/1A/1KW DC전원공급기

인터모빌리티

ITECH IT6726V 고전압 DC파워서플라이 1200V/5A/3000W DC전원공급기

HydroXpand

UNI UPW60-60 DC파워서플라이 60V/60A/3.6KW/2U DC전원공급기

한국산전

YOKOGAWA CA51 휴대용 칼리브레이터

한국핵융합에너지연구원

SIGLENT SDG1032X 임의파형발생기 2채널/30MHz/150MSa/s/16Kpts

서울대학교 고에너지응용연구실

UNI UPL3000-5H DC파워서플라이 500V/6A/3KW/단상/2U DC전원공급기

서강대

TEKTRONIX TBS2102B 오실로스코프 2CH/100MHz/2GS/s/5Mpts외

경북대 의생명융합공학

RIGOL DHO1204 4채널, 200MHz, 2GSa/s, 100Mpts(option) 오..

YN테크

BK PRECISION 9185B DC파워서플라이 400V/0.5A, 600V/0.35A/21..

피닉슨컨트롤스

BK PRECISION 1823B 3GHz 범용 주파수카운터

서강대 물리학과

[ TEKTRONIX ] TBS2202B 2채널 디지털 오실로스코프 200MHz/2GS/s/5..

(주)레몬콘트롤즈

[ UNI ] UPL3000-1H 프로그래머블 DC파워서플라이 100V/30A/3KW/단상/2..

에이피그린

[ TEKTRONIX ] MSO22 2-BW-70 디지탈오실로스코프 2CH/100MHz/2...

상품 기본설명

DS1202Z-E 디지털 오실로스코프 200Mhz 대역폭, 2채널, 1GSa/s 샘플링 속도, 24Mpts 메모리

상품 상세설명

전례 없는 가치로 타협 없는 성능

DS1202Z-E는 신호를 정확하게 특성화하기 위해 더 많은 대역폭이 필요한 엔지니어를 위해 가장 인기 있는 오실로스코프 시리즈를 확장한 제품입니다.

DS1202Z-E는 딥 메모리, 직렬 디코드, 메모리 FFT를 포함하는 DS1000Z UltraVision 플랫폼에 구축되었습니다. 200MHz 대역폭과 2채널 및 외부 트리거 구성을 갖춘 DS1202Z-E는 고속 신호를 검증해야 하는 엔지니어와 취미인에게 저렴한 오실로스코프를 제공합니다.

고속 신호 충실도

DS1202Z-E는 실험실 벤치에 더 빠른 상승 시간을 제공합니다. 1.75나노초로 지정된 10-90% 상승 시간을 통해 이 오실로스코프는 직렬 데이터 전송, 클록 및 동적 이벤트를 포함한 더 높은 속도 신호를 더 정확하게 시각화합니다. 엔지니어에게 이는 미묘한 신호 또는 타이밍 문제를 처음에 발견하고 궁극적으로 문제를 더 빠르게 해결하는 것을 의미합니다. 이 영상에서 스코프 기본에 대한 내용을 통해 대역폭과 상승 시간이 어떻게 연결되는지 자세히 알아보세요.

주파수 시각화

DS1202Z-E에는 최대 16kPt FFT를 포함하는 고속 푸리에 변환 기능이 포함되어 있습니다. 고속 푸리에 변환은 시간 데이터를 주파수 정보로 변환하여 엔지니어가 숨겨진 신호를 찾는 데 도움이 됩니다.

직렬 디코드

모든 새로운 DS1000Z 시리즈 스코프에는 I2C, RS232, SPI를 포함한 표준 직렬 트리거 및 디코드 기능이 포함되어 있습니다. DS1202Z-E의 더 높은 대역폭은 더 빠른 속도의 직렬 데이터를 쉽게 시각화할 수 있게 해줍니다. DS1000Z 시리즈 오실로스코프를 사용하여 내장된 신호를 디버깅하는 데 직렬 트리거링과 디코드가 어떻게 사용되는지 자세히 알아보세요.

많은 메모리

DS1202Z-E는 2,400만 포인트의 메모리를 기본으로 제공합니다. 이를 통해 샘플 속도를 희생하지 않고 느리거나 반복되는 이벤트를 오랫동안 캡처할 수 있습니다. 최대 24밀리초 동안 갭 없이 전체 샘플 속도로 신호를 캡처합니다. 이 스코프 기본 영상에서 샘플링 속도, 메모리 깊이, 캡처 시간의 관계에 대해 자세히 알아보세요

[ 주요 특징 ]

* 200MHz 대역폭

* 최대 1GSa/초 샘플 속도

* 최대 24MPts 레코드 길이

* 2개의 아날로그 채널

* 외부 트리거

* 16kPt 메모리 FFT

* 60,000 프레임 파형 기록 및 재생

* 표준 직렬 트리거 및 디코드:

* RS232

RIGOL 디지털 오실로스코프 DS1000Z-E 시리즈

1000Z 시리즈는 기본 시각화를 위한 RIGOL의 디지털 오실로스코프 플랫폼입니다. 7인치 디스플레이와 RIGOL의 UltraVision 기술을 갖춘 100 및 200MHz 모델의 2채널 오실로스코프에서 전례 없는 가치와 기능을 제공합니다. 일부 모델에는 생성기와 디지털 채널이 포함됩니다.

혁신적인 UltraVision 기술(아날로그 채널)

깊은 메모리 깊이(최대 24 Mpts, 표준)
더 높은 파형 캡처 속도(최대 30,000wfms/s)
실시간 파형 녹화 및 재생(최대 60,000프레임)
강도 등급 컬러 디스플레이

미세 지연 스윕 기능
다중 파형 수학 연산 기능
합격/불합격 테스트 기능

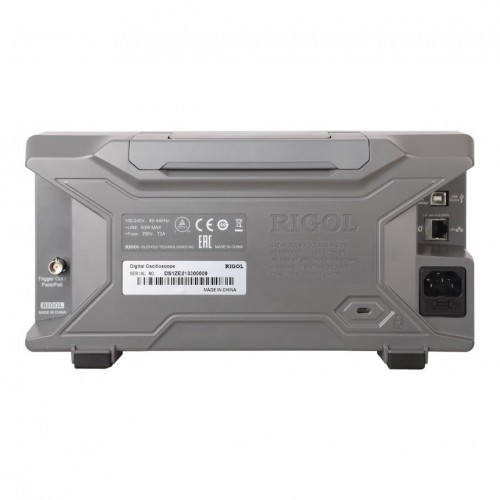

표준 인터페이스: USB 장치, USB 호스트, LAN 및 Aux

주요 특징

1 GSa/s 실시간 샘플 속도
최대 24 Mpts 표준 메모리 깊이
2개의 아날로그 채널
200MHz 및 100MHz 대역폭
최대 30,000 wfms/s 파형 캡처 속도
실시간 하드웨어 파형 녹화 및 재생 기능; 최대 60,000개 프레임의 파형을 녹화할 수 있습니다.
강도 등급별 컬러 디스플레이
낮은 노이즈, 1 mV/div ~ 10 V/div 수직 동적 범위

7.0인치 WVGA(800*480) TFT LCD, 와이드 스크린 포맷, 생생한 화질, 낮은 전력 소모, 긴 서비스 수명
다양한 프로토콜 트리거를 포함하여 최대 15개의 트리거 유형
병렬 디코딩 및 다중 직렬 디코딩 기능 표준
37개 파형 매개변수의 자동 측정(통계 포함)
이더넷 및 USB 통신
디스플레이 또는 메모리 데이터를 사용하는 FFT 기능
조정 가능한 파형 밝기
파형 표시 자동 설정

페이지1

30000 WFMS/S의 파형 재생률

초당 30,000개의 파형을 재생하는 파형 재생 빈도로 드물게 나타나는 신호 이상을 더 쉽게 포착할 수 있습니다.

페이지2

24m 보관 깊이

표준 24 MPts 메모리 깊이(1채널 모드)를 통해 사용자는 더 긴 시간 동안 높은 샘플링 속도를 유지하면서 전체 신호 세부 사항을 충분히 고려할 수 있습니다. 확대하여 전체 파형 레코드에서 작은 신호 세부 사항을 봅니다.

페이지3

하드웨어 파형 기록 및 재생

최대 60,000개의 동적 신호 프레임을 기록하고 분석 및 교육을 위해 영화처럼 재생합니다. 장기간에 걸쳐 드물게 발생하는 문제를 찾아 바로 문제로 이동합니다.

페이지4

직렬 버스 트리거링 및 디코딩

오실로스코프의 디스플레이에서 RS232, UART, I2C, SPI를 포함한 직렬 버스 시스템에서 디코딩하고 트리거합니다. 16진수, 2진수 또는 아스키로 데이터를 수집하고 추가 분석을 위해 이벤트 테이블로 내보냅니다.

샘플 및 입력 사양

샘플 모드	실시간 샘플
실시간 샘플 속도	1 GSa/s(단일 채널), 500 MSa/s(듀얼 채널)
피크 감지	4나노
평균화	N=1~10(2~1024개 샘플)인 평균 2^N개 샘플
고해상도	샘플 평균화를 통해 12비트(최대) 달성
보간	죄(x)/x
기억의 깊이	24 Mpts(단일 채널), 12 Mpts(듀얼 채널)
채널 수	2개의 아날로그 채널
입력 커플링	DC, AC 또는 GND
입력 임피던스	(1 MΩ±1%) \|\| (15 pF±3 pF)
프로브 감쇠 계수	0.01X ~ 1000X, 1-2-5 단계
최대 입력 전압(1MΩ)	CAT I 300 Vrms, CAT II 100 Vrms, 과도 과전압 1000 Vpk

수평 사양

타임베이스 스케일	2ns/div ~ 50s/div
최대 레코드 길이	24Mpts
타임베이스 정확도	≤±25ppm
시계 드리프트	≤±5ppm/년
최대 지연 범위	음의 지연: ≥1/2 화면 폭 양의 지연: 1초 ~ 500초
타임베이스 모드	YT, XY, 롤
X-Y의 수	1
파형 캡처 속도	30,000 wfms/s (도트 디스플레이)
제로 오프셋	±0.5 div*최소 타임베이스 스케일

수직 사양

대역폭(-3dB)	DS1202Z-E: DC ~ 200MHz ;DS1102Z-E: DC ~ 100MHz
싱글샷 대역폭	DS1202Z-E: DC ~ 200MHz ;DS1102Z-E: DC ~ 100MHz
수직 해상도	8 비트
수직 스케일(1XProbe 비율)	500uV/div ~ 10V/div
오프셋 범위(1XProbe 비율)	500uV/div ~ 499mV/div: ±2V, 500mV/div ~ 10V/div: ±100V
대역폭 제한	20MHz
저주파 응답	≤5Hz(BNC에서)
계산된 상승 시간	DS1202Z-E: 1.75ns ;DS1102Z-E: 3.5ns
DC 이득 정확도	<10 mV: 전체 범위의 ±4% ;≥10 mV: 전체 범위의 ±3%
DC 오프셋 정확도	±0.1 div ± 2 mV ± 1% 오프셋 값
채널 간 분리	DC에서 최대 대역폭: >40dB
……	RIGOL HP에 대한 자세한 내용
