RIGOL DS1102Z-E 100MHz,1GSa/s,24Mpts,2Ch+1EXT 오실로스코프 요약정보 및 구매

리골 DS1102Z-E 100MHz,1GSa/s,24Mpts,2Ch+1EXT 오실로스코프

상품 선택옵션 0 개, 추가옵션 0 개

브랜드	RIGOL
모델	DS1102Z-E
소비자가	428,000 (VAT 별도)
할인가격	419,000 (VAT 별도)
납기	전화문의
배송비결제	주문시 결제
포인트	0점
선택된 옵션 수량

※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

고려대 제어계측과

KEYSIGHT 34461A 멀티미터, EDU36311A DC파워서플라이

한국표준과학연구원

RIGOL DHO1204U 오실로스코프

삼성그린에너지

YOKOGAWA CW500 전력분석계

뮤즈엠

ABRASAX 명품롤링볼 시계 DUNYAZAD 175th Night Second Variati..

FLIR TG267 플리어 열화상 카메라, TEKTRONIX DMM6500외

KAIST 나노종합기술원

RIGOL DG1022Z, FLUKE 971 실내공기질측정기 외

삼성정밀화학연구소

RIGOL DP832A DC파워서플라이

현대자동차그룹 의왕연구소

OWON SPE6102 DC파워서플라이, DC전원공급기

㈜아이엠티

BK PRECISION 9832B 2000VA AC파워소스 300V/20A/2kVA

동국대학교 산학협력단

TEKTRONIX 2231A-30-3

한화에어로스페이스

ATTEN ST-80 80W 고급형 무연 인두기, 납땜스테이션 [KC인증] 4세트

라이온로보틱스

FLIR E5 PRO 플리어 휴대용 열화상카메라 (-20C~400C)외

녹색에너지연구원

로데슈바르즈 NGA101 1채널/40W/0V~35V/0A~6A DC파워서플라이

나눔테크

OWON LCR2100 벤치타입 LCR미터 10Hz~100KHz

토비스

OWON XSA1032-TG 스펙트럼 아날라이저 9kHz~3.2GHz 트래킹 제너레이터

피엔티

TEKTRONIX MSO22 2-BW-70 오실로스코프 2CH/70MHz/2.5 GS/디지탈1..

연세대학교 공학원

TEKTRONIX AFG1022 임의파형발생기,함수발생기 2채널/125MS/s/25MHz/14..

글로벌디펜스

KIKUSUI PWR2001ML DC파워서플라이 80V/100A/2000W DC전원공급기

BTE

UNI UPW1000-1 DC파워서플라이 1000V/1A/1KW DC전원공급기

라이온로보틱스

ITECH IT-M3902C-80-40 양방향 DC파워서플라이

한국과학기술원 화학과

UNI UPW1000-1 DC파워서플라이 1000V/1A/1KW DC전원공급기

인터모빌리티

ITECH IT6726V 고전압 DC파워서플라이 1200V/5A/3000W DC전원공급기

상품 기본설명

리골 DS1102Z-E 100MHz,1GSa/s,24Mpts,2Ch+1EXT 오실로스코프

상품 상세설명

전례 없는 가치로 타협 없는 성능

DS1000Z는 신호를 정확하게 특성화하기 위해 더 많은 대역폭이 필요한 엔지니어를 위해 가장 인기 있는 오실로스코프 시리즈를 확장한 제품입니다.

DS1000Z는 딥 메모리, 직렬 디코드, 메모리 FFT를 포함하는 DS1000Z UltraVision 플랫폼에 구축되었습니다. 200MHz 대역폭과 2채널 및 외부 트리거 구성을 갖춘 DS1202Z-E는 고속 신호를 검증해야 하는 엔지니어와 취미인에게 저렴한 오실로스코프를 제공합니다.

고속 신호 충실도

DS1000Z는 실험실 벤치에 더 빠른 상승 시간을 제공합니다. 1.75나노초로 지정된 10-90% 상승 시간을 통해 이 오실로스코프는 직렬 데이터 전송, 클록 및 동적 이벤트를 포함한 더 높은 속도 신호를 더 정확하게 시각화합니다. 엔지니어에게 이는 미묘한 신호 또는 타이밍 문제를 처음에 발견하고 궁극적으로 문제를 더 빠르게 해결하는 것을 의미합니다. 이 영상에서 스코프 기본에 대한 내용을 통해 대역폭과 상승 시간이 어떻게 연결되는지 자세히 알아보세요.

주파수 시각화

DS1000Z에는 최대 16kPt FFT를 포함하는 고속 푸리에 변환 기능이 포함되어 있습니다. 고속 푸리에 변환은 시간 데이터를 주파수 정보로 변환하여 엔지니어가 숨겨진 신호를 찾는 데 도움이 됩니다.

직렬 디코드

모든 새로운 DS1000Z-E시리즈 스코프에는 I2C, RS232, SPI를 포함한 표준 직렬 트리거 및 디코드 기능이 포함되어 있습니다. DS1202Z-E의 더 높은 대역폭은 더 빠른 속도의 직렬 데이터를 쉽게 시각화할 수 있게 해줍니다. DS1000Z시리즈 오실로스코프를 사용하여 내장된 신호를 디버깅하는 데 직렬 트리거링과 디코드가 어떻게 사용되는지 자세히 알아보세요.

많은 메모리

DS1000Z는 2,400만 포인트의 메모리를 기본으로 제공합니다. 이를 통해 샘플 속도를 희생하지 않고 느리거나 반복되는 이벤트를 오랫동안 캡처할 수 있습니다. 최대 24밀리초 동안 갭 없이 전체 샘플 속도로 신호를 캡처합니다. 이 스코프 기본 영상에서 샘플링 속도, 메모리 깊이, 캡처 시간의 관계에 대해 자세히 알아보세요

[ 주요 특징 ]

* 200MHz 대역폭

* 최대 1GSa/초 샘플 속도

* 최대 24MPts 레코드 길이

* 2개의 아날로그 채널

* 외부 트리거

* 16kPt 메모리 FFT

* 60,000 프레임 파형 기록 및 재생

* 표준 직렬 트리거 및 디코드:

* RS232

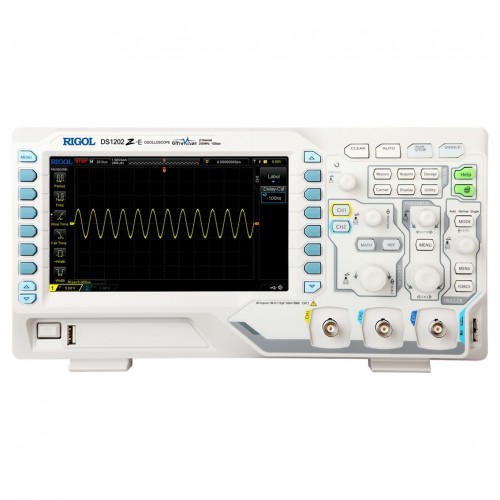

RIGOL 디지털 오실로스코프 DS1000Z-E 시리즈

1000Z 시리즈는 기본 시각화를 위한 RIGOL의 디지털 오실로스코프 플랫폼입니다. 7인치 디스플레이와 RIGOL의 UltraVision 기술을 갖춘 100 및 200MHz 모델의 2채널 오실로스코프에서 전례 없는 가치와 기능을 제공합니다. 일부 모델에는 생성기와 디지털 채널이 포함됩니다.

혁신적인 UltraVision 기술(아날로그 채널)

깊은 메모리 깊이(최대 24 Mpts, 표준)
더 높은 파형 캡처 속도(최대 30,000wfms/s)
실시간 파형 녹화 및 재생(최대 60,000프레임)
강도 등급 컬러 디스플레이

미세 지연 스윕 기능
다중 파형 수학 연산 기능
합격/불합격 테스트 기능
표준 인터페이스: USB 장치, USB 호스트, LAN 및 Aux

주요 특징

1 GSa/s 실시간 샘플 속도
최대 24 Mpts 표준 메모리 깊이
2개의 아날로그 채널
200MHz 및 100MHz 대역폭
최대 30,000 wfms/s 파형 캡처 속도
실시간 하드웨어 파형 녹화 및 재생 기능; 최대 60,000개 프레임의 파형을 녹화할 수 있습니다.
강도 등급별 컬러 디스플레이
낮은 노이즈, 1 mV/div ~ 10 V/div 수직 동적 범위

7.0인치 WVGA(800*480) TFT LCD, 와이드 스크린 포맷, 생생한 화질, 낮은 전력 소모, 긴 서비스 수명
다양한 프로토콜 트리거를 포함하여 최대 15개의 트리거 유형
병렬 디코딩 및 다중 직렬 디코딩 기능 표준
37개 파형 매개변수의 자동 측정(통계 포함)
이더넷 및 USB 통신
디스플레이 또는 메모리 데이터를 사용하는 FFT 기능
조정 가능한 파형 밝기
파형 표시 자동 설정

페이지1

30000 WFMS/S의 파형 재생률

초당 30,000개의 파형을 재생하는 파형 재생 빈도로 드물게 나타나는 신호 이상을 더 쉽게 포착할 수 있습니다.

페이지2

24m 보관 깊이

표준 24 MPts 메모리 깊이(1채널 모드)를 통해 사용자는 더 긴 시간 동안 높은 샘플링 속도를 유지하면서 전체 신호 세부 사항을 충분히 고려할 수 있습니다. 확대하여 전체 파형 레코드에서 작은 신호 세부 사항을 봅니다.

페이지3

하드웨어 파형 기록 및 재생

최대 60,000개의 동적 신호 프레임을 기록하고 분석 및 교육을 위해 영화처럼 재생합니다. 장기간에 걸쳐 드물게 발생하는 문제를 찾아 바로 문제로 이동합니다.

페이지4

직렬 버스 트리거링 및 디코딩

오실로스코프의 디스플레이에서 RS232, UART, I2C, SPI를 포함한 직렬 버스 시스템에서 디코딩하고 트리거합니다. 16진수, 2진수 또는 아스키로 데이터를 수집하고 추가 분석을 위해 이벤트 테이블로 내보냅니다.

샘플 및 입력 사양

샘플 모드	실시간 샘플
실시간 샘플 속도	1 GSa/s(단일 채널), 500 MSa/s(듀얼 채널)
피크 감지	4나노
평균화	N=1~10(2~1024개 샘플)인 평균 2^N개 샘플
고해상도	샘플 평균화를 통해 12비트(최대) 달성
보간	죄(x)/x
기억의 깊이	24 Mpts(단일 채널), 12 Mpts(듀얼 채널)
채널 수	2개의 아날로그 채널
입력 커플링	DC, AC 또는 GND
입력 임피던스	(1 MΩ±1%) \|\| (15 pF±3 pF)
프로브 감쇠 계수	0.01X ~ 1000X, 1-2-5 단계
최대 입력 전압(1MΩ)	CAT I 300 Vrms, CAT II 100 Vrms, 과도 과전압 1000 Vpk

수평 사양

타임베이스 스케일	2ns/div ~ 50s/div
최대 레코드 길이	24Mpts
타임베이스 정확도	≤±25ppm
시계 드리프트	≤±5ppm/년
최대 지연 범위	음의 지연: ≥1/2 화면 폭 양의 지연: 1초 ~ 500초
타임베이스 모드	YT, XY, 롤
X-Y의 수	1
파형 캡처 속도	30,000 wfms/s (도트 디스플레이)
제로 오프셋	±0.5 div*최소 타임베이스 스케일

수직 사양

대역폭(-3dB)	DS1202Z-E: DC ~ 200MHz ;DS1102Z-E: DC ~ 100MHz
싱글샷 대역폭	DS1202Z-E: DC ~ 200MHz ;DS1102Z-E: DC ~ 100MHz
수직 해상도	8 비트
수직 스케일(1XProbe 비율)	500uV/div ~ 10V/div
오프셋 범위(1XProbe 비율)	500uV/div ~ 499mV/div: ±2V, 500mV/div ~ 10V/div: ±100V
대역폭 제한	20MHz
저주파 응답	≤5Hz(BNC에서)
계산된 상승 시간	DS1202Z-E: 1.75ns ;DS1102Z-E: 3.5ns
DC 이득 정확도	<10 mV: 전체 범위의 ±4% ;≥10 mV: 전체 범위의 ±3%
DC 오프셋 정확도	±0.1 div ± 2 mV ± 1% 오프셋 값
채널 간 분리	DC에서 최대 대역폭: >40dB
……	RIGOL HP에 대한 자세한 내용
