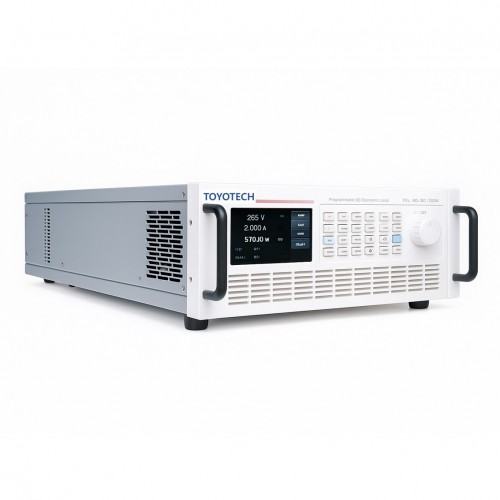

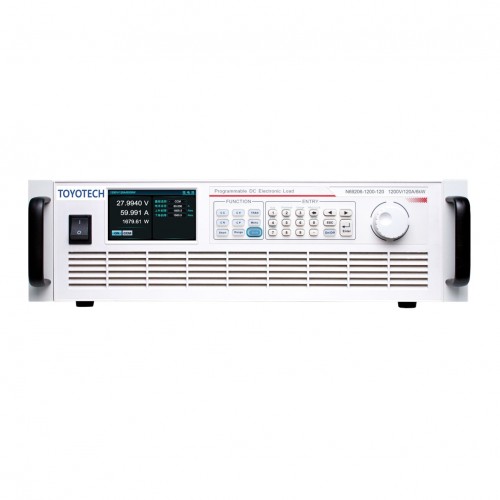

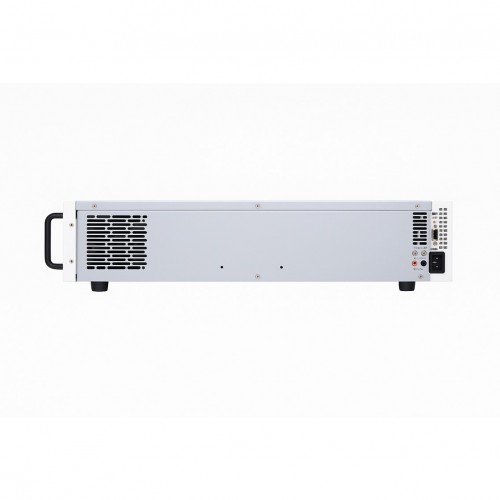

N69200 시리즈는 높은 신뢰성, 고정밀성, 그리고 다기능을 갖춘 고성능 고전력 프로그래밍 가능 DC 전자 부하 장치입니다. N69200 시리즈는 150V, 600V, 1200V, 2400V의 세 가지 전압 사양을 제공합니다. 표준 19인치 3U 섀시는 최대 6kW까지 지원합니다. 병렬 제어를 지원하며 마스터+마스터, 마스터+슬레이브를 통한 전력 확장이 가능합니다. N69200은 전압, 전류, 전력, 저항의 세 가지 범위를 지원하며, 고정밀 측정을 제공하여 단일 장치보다 더 넓은 시험 범위를 제공합니다.

[ 주요 특징 ]

* 독립형 입력 전력: 2~60kW, 3U/6kW 고전력 밀도

* 전압 범위: 0~150V/0~600V/0~1600V/0~2400V

* 전류 범위 : 최대 2500A

* CV, CC, CP, CR 3가지 레인지로 넓은 측정 범위

* 전류 측정 정확도 : 0.04%+0.04% FS

* 전압 측정 정확도 : 0.015%+0.015% FS

* 단시간에 1.6배의 전력 부하 용량 <3s

* 조정 가능한 CV 루프 속도, 다양한 전원 공급 장치와 일치

* 전압/전류 샘플링 속도: 최대 500kHz

* 병렬 제어 지원, 마스터+마스터, 마스터+슬레이브를 통한 전력 확장 실현

* SEQ 테스트, 방전 테스트, 충전 테스트, OCP/OPP 테스트 및 단락 시뮬레이션 지원

* 동작 모드: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC

* 전류 모니터링 출력, 외부 프로그래밍 입력, 외부 트리거 입력, 10kHz 사인파 프로그래밍 입력 지원

* 30kHz 고속 동적 모드, 동적 주파수 스윕 기능

* 시간 측정, 상승/하강 시간 측정 정확도 : 10μs

* 임의 파형 부하 테스트(옵션), 최대 20kHz 사인파, USB 플래시 드라이브 가져오기 지원

* 등가 직렬 저항(ESR) 테스트 (선택 사항)

* 소프트 온/오프 기능, 전류 발진 보호 기능

* 다중 보호: OCP, OVP, OPP, OTP 및 역방향 연결 감지

* 100개 그룹의 파라미터를 저장하고 빠르게 불러올 수 있도록 지원

* LAN/RS232/CAN을 표준 인터페이스로, GPIB를 옵션 인터페이스로 제공

* MPPT 최대 전력점 추적 기능 지원

[ 응용 분야 ]

* 연료전지 스택 및 엔진, 리튬 배터리 팩, 슈퍼커패시터, 태양광 모듈 등 새로운 에너지 분야

* 산업용 전원, 서버용 전원, 통신용 전원 등 고전력 DC 전원 공급 장치

* UPS 전원공급장치, DC-DC컨버터, 온보드 충전기 등 전력전자제품

* 발전기 세트, 에너지 저장 시스템, DC 충전 파일 등의 전원 공급 장치

* 접촉기/릴레이, 자동차 고전압 부속품 등과 같은 DC 고전력 장치

3U/6kW, 초고전력 밀도

N69200은 높은 전력 밀도로 설계되었습니다. 19인치 3U 섀시의 전력은 최대 6kW까지 가능합니다. 기존 전자 부하의 절반 크기입니다. 동일한 전력을 가진 기존 전자 부하와 비교했을 때, N69200은 크기가 더 작고 무게도 더 가볍습니다.

전력 확장을 위한 병렬 연결

N69200은 병렬 연결을 지원합니다. 부하 전력을 늘려야 할 경우, 동일한 전압 사양의 모델들을 병렬(마스터+마스터, 마스터+슬레이브)로 연결하여 필요한 전류와 전력을 얻을 수 있습니다. N69200을 사용할 경우, 사용자는 마스터의 전류만 설정하면 됩니다. 슬레이브의 전류는 자동으로 분배되므로 작업 단계가 간소화됩니다.

다양한 작동 모드

N69200은 CC, CV, CP, CR의 네 가지 일반 작동 모드를 지원합니다. 실제 시험 과정에서 부하 특성 변화에 대응하기 위해 N69200은 CV+CC, CR+CC, CV+CR, CP+CC의 네 가지 작동 모드를 결합하여 개발되었습니다. 예를 들어, CR+CC는 전원 공급 장치 시동 시 과전류 보호 기능을 방지하기 위한 전원 공급 장치 시동 시험에 적합합니다. CV+CR은 Von 점 설정 적용을 대체할 수 있으며, 배터리 충전 시 작동 모드 전환 과정을 시뮬레이션할 수 있습니다. 사용자는 실제 상황에 따라 다양한 작동 모드를 선택하여 시험할 수 있습니다.

동적 주파수 스윕을 갖춘 고속 동적 모드

N69200은 고속 동적 모드를 제공합니다. 동적 모드를 통해 전원 공급기의 동적 부하 동작을 시뮬레이션하여 DC 전원 공급기의 동적 특성을 테스트할 수 있습니다. N69200은 CCD 정전류 동적 모드, CVD 정전압 동적 모드, CRD 정저항 동적 모드, CPD 정전력 동적 모드를 포함하여 최대 30kHz의 동적 주파수 스윕 및 프로그래밍 가능 동적 모드를 제공합니다. 프로그래밍 가능 동적 부하 모드를 통해 고/저 범위, 상승/하강 슬루율, 펄스 폭 및 작동 모드를 설정할 수 있습니다. 동적 주파수 스윕 모드의 전압 및 전류 샘플링 속도는 500kHz입니다. 부하 전류의 주파수를 선형적으로 변경할 수 있습니다. 주파수는 최대 30kHz입니다. 이 모드는 동적 주파수 부하 변경 과정에서 DUT의 피크 전압 Vpk+, 밸리 전압 Vpk- 및 발생 주파수 지점을 측정할 수 있습니다.

충전 및 방전 테스트

사용자는 테스트 요구 사항에 맞게 전면 패널에서 다양한 조건을 설정할 수 있습니다. 예를 들어, 배터리 전압이 초기 전압보다 낮으면 N69200 내부 카운터가 카운팅을 시작합니다. 카운터는 배터리 전압이 차단 전압까지 떨어질 때까지 작동을 멈춥니다.

OCP(과전류 보호) 테스트

OCP 테스트 중 N69200은 CC 모드로 부하를 공급하고 DUT 전압이 차단 전압보다 낮은지 확인합니다. 낮으면 N69200은 현재 부하 전류를 테스트 결과로 기록하고 입력을 차단하여 테스트를 중단합니다. DUT 전압이 차단 전압보다 높으면 N69200은 DUT 전압이 차단 전압보다 낮아지거나 최대 부하 전류에 도달할 때까지 부하 전류를 증가시킵니다.

등가 직렬 저항(ESR) 테스트(선택 사항)

ESR은 배터리 또는 슈퍼커패시터의 주요 매개변수입니다. N69200 시리즈는 다양한 측정 기준을 지원하는 전문적인 ESR 측정 기능을 제공하며, 정확한 결과와 안정적인 반복 측정이라는 장점을 가지고 있습니다.
