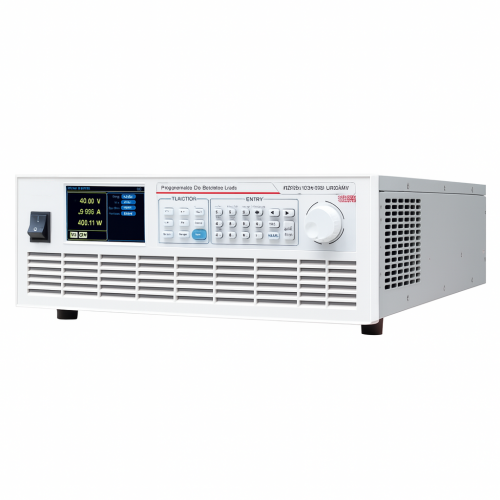

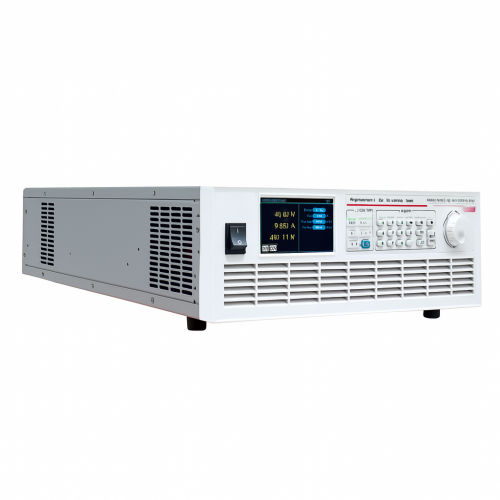

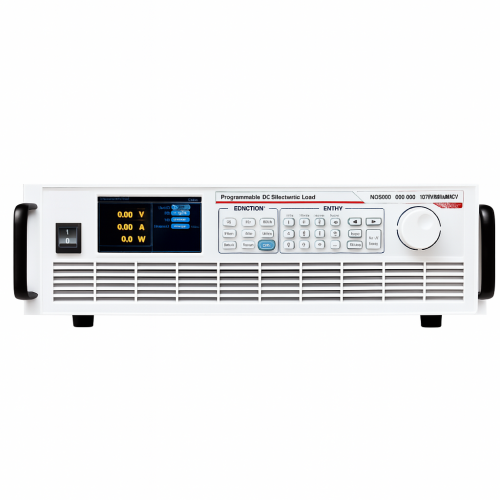

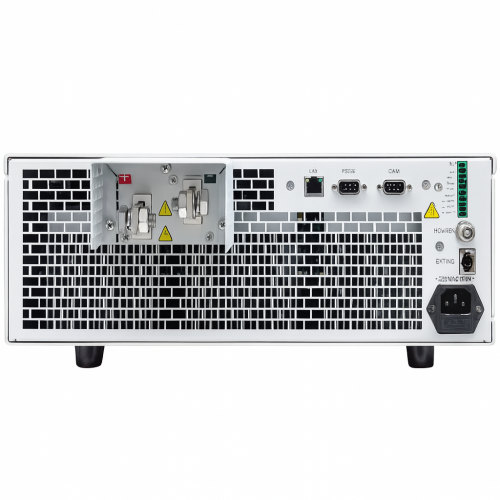

N68000 시리즈 고전력 DC 전자 부하

N68000 시리즈는 NGI의 전원 공급 장치, 차량용 충전기, 배터리 및 슈퍼커패시터 테스트 분야에서 축적된 수년간의 경험을 바탕으로 개발되었습니다. 높은 정확도, 높은 신뢰성, 그리고 뛰어난 비용 대비 성능을 자랑합니다. CC, CV, CP, CR 모드를 갖추고 있으며, SEQ 테스트, 동적 테스트, 충전 테스트, 방전 테스트, OCP 테스트 등을 지원합니다. 출력 범위는 2.4kW부터 14.4kW까지입니다.

[ 주요 특징 ]

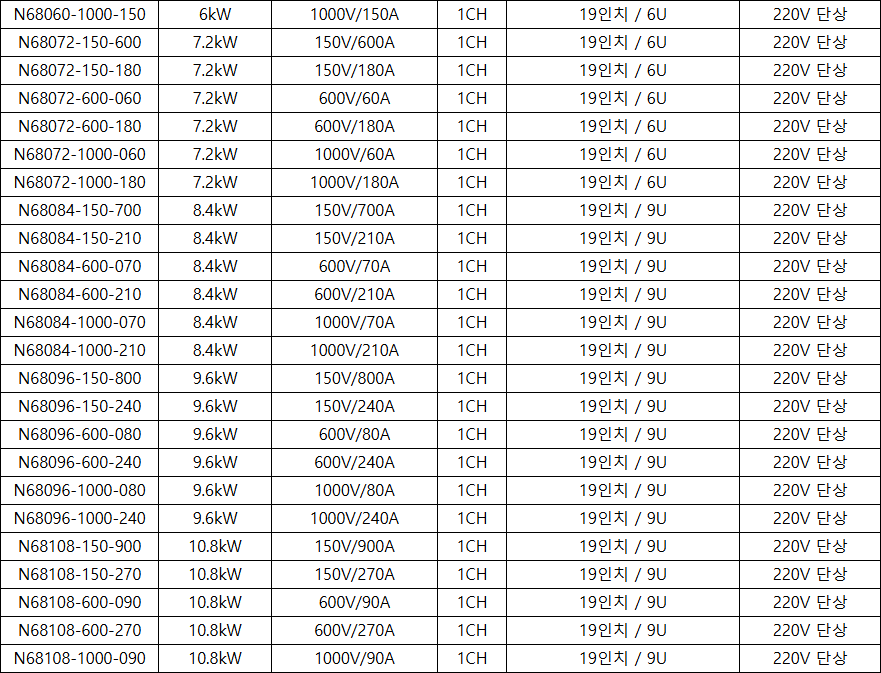

* 전력 범위: 2.4kW ~ 14.4kW

* 전압 범위: 150V/600V/1000V

* 동작 모드 : CC/CV/CR/CP

* 하드웨어에서 지원하는 CR/CP 기능

* 충전 테스트, 방전 테스트 및 OCP 테스트

* 높은 전력 밀도로 공간 점유 최소화

*  편집 가능한 상승 및 하강 슬루율

* 편집 가능한 Von/Voff

* 과도한 과전력 부하 용량

* 프로그래밍 가능한 시퀀스 테스트 기능(SEQ), 최대 100개 그룹 시퀀스 파일, 파일당 최대 50단계

* 포괄적인 MOS 보호

*  다중 보호 : OCP, OVP, OTP, OPP 및 역극성 경고

* 아날로그 프로그래밍 인터페이스(APG), 전류 모니터링 인터페이스, 원격/로컬 트리거 기능

* 다중 통신 인터페이스: LAN/RS232/CAN

[ 응용 분야 ]

* 충전소, 차량용 충전기

* DC-DC 전원 공급 장치, 서버 전원 공급 장치

* 통신 전원 공급 커패시터 모듈, 배터리 팩

* 고전류 릴레이 에너지 저장 시스템

전력 범위: 2.4kW ~ 14.4kW

전압 범위: 150V/600V/1000V

작동 모드: CC/CV/CR/CP

높은 전력 밀도로 공간 점유 최소화

하드웨어에서 지원하는 CR/CP 기능

충전 테스트, 방전 테스트 및 OCP 테스트

과도 과전력 부하 용량

내장된 ESR 테스트 기능(선택 사항)

편집 가능한 상승 및 하강 슬루율, 편집 가능한 Von/Voff

포괄적인 MOS 보호

프로그래밍 가능한 시퀀스 테스트 기능(SEQ), 최대 100개 그룹 시퀀스 파일, 파일당 최대 50단계

다중 보호: OCP, OVP, OTP, OPP 및 역극성 경고

아날로그 프로그래밍 인터페이스(APG), 전류 모니터링 인터페이스, 원격/로컬 트리거 기능

다양한 통신 인터페이스: LAN/RS232/CAN

기능 및 장점

고신뢰성 설계

단락 기능

N68000 시리즈는 단락에 대해 수동 및 잠금 두 가지 모드를 지원합니다.

수동: N68000은 단락 버튼을 누르면 단락됩니다. 버튼을 놓으면 단락이 해제됩니다. 수동 모드는 디버깅이나 R&D에 적합하며, 오작동으로 인한 측정 오류를 방지합니다.

잠금: N68000은 단락 버튼을 누르면 단락 상태를 유지합니다. 버튼을 다시 누르면 단락 상태가 해제됩니다. 잠금 모드는 장시간 단락 테스트에 적합합니다.

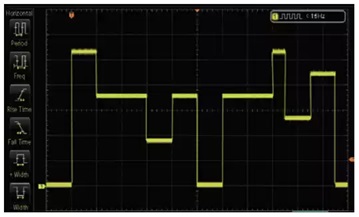

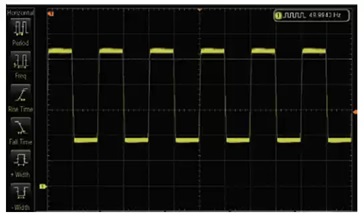

동적 모드

N68000 시리즈는 연속, 토글, 펄스의 세 가지 동적 옵션을 제공합니다. 동적 속도는 최대 20kHz이며 조정 가능합니다. 이 기능은 전원 공급 장치 과도 전류 성능, 배터리 보호 보드 보호 성능 및 배터리 펄스 충전을 테스트하는 데 자주 사용됩니다.

과도 과전력 부하 용량

과도 고전력 애플리케이션에서는 사용자가 최대 전력에 따라 모델을 선택할 필요가 없습니다. DC 모터 시동 시뮬레이션을 예로 들어 보겠습니다. 시동 시 과도 전력은 일반적으로 정격 전력의 몇 배입니다. 또한 전원 공급 장치의 과도 과부하 성능과 전원 배터리의 과도 고전력 방전을 테스트할 수도 있습니다.

외부 프로그래밍

사용자는 외부 아날로그 입력을 통해 부하 전압과 전류를 제어할 수 있습니다. 외부 프로그래밍 인터페이스를 통한 0-10V 입력은 부하의 0-풀 스케일 출력에 해당합니다.

전류 모니터링

전류 모니터링 출력 단자의 0~10V 아날로그 출력은 0~풀 스케일 전류에 해당합니다. 사용자는 전압계나 오실로스코프를 사용하여 전류 변화를 모니터링할 수 있습니다.

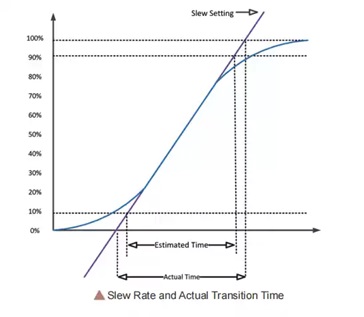

프로그래밍 가능한 슬루율

상승 및 하강 슬루율은 오버슈트를 방지하고 다양한 테스트 요구 사항을 충족하도록 설정할 수 있습니다. 변환 슬루율은 N68000의 부하 시 메인 값이 변경될 때 전류 또는 전압 전환율을 정의합니다. 슬루율을 최대값으로 설정하면 메인 값과 과도 전류 값 사이의 전환 시간이 최소화됩니다.
