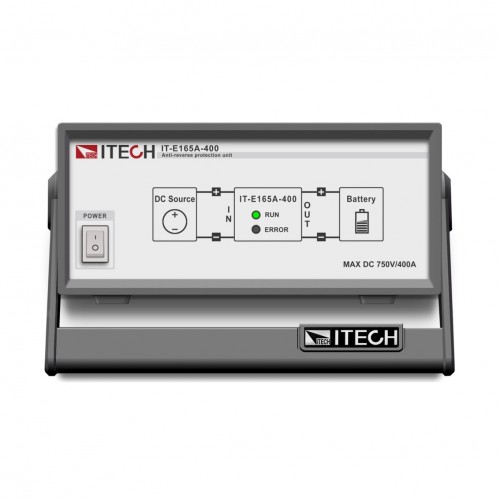

IT-E165A는 IT6000 시리즈 제품(IT6000B, IT6000C, IT6000D, IT8000 포함)에 적합한 옵션 역방향 방지 모듈입니다. DUT의 전압/전류가 IT-E165A의 정격 전압/전류 범위 내에 있는지 확인해야 합니다.

DUT의 역연결을 효과적으로 방지할 수 있습니다. IT-E165A에는 전압 차이를 감지하여 역연결 여부를 판별하는 감지 회로가 내장되어 있습니다. 역연결 시, DUT와 작업자의 안전을 위해 테스트 회로가 자동으로 차단됩니다.

전자 부하를 손상으로부터 보호하기: DC 부하를 사용할 때

DC 전원 공급 장치 또는 DC-DC 컨버터를 테스트하려면 대부분의 DC 전자 장치를 사용합니다

로드는 DUT의 역방향 연결을 엄격히 금지합니다. DUT이 다음과 같은 경우 역방향으로 연결되었거나 고전압 스파이크가 다음을 초과하는 경우 부하의 정격 전압 범위가 발생하면 전자 부하는 다음과 같을 수 있습니다

손상되었습니다. 이러한 문제를 방지하기 위해 IT-E165A를 다음과 같이 사용할 수 있습니다. 옵션 액세서리. 사전 충전 및 역방향 극성이 내장되어 있습니다. 보호 기능, IT-E165A는 이러한 위험을 효과적으로 줄여줍니다

(예 the IT8900A/E or IT8900G/L series).

[ 적용 모델 ]

IT6000B, IT6000C, IT6000D, IT8000), IT6500C/D series, IT-M3900 series

(including IT-M3900B, IT-M3900C, IT-M3900D, IT-M3800), and IT6600 series

(IT6600C, IT6600D 포함) 모두 옵션인 IT-E165A 모듈을 지원합니다.

IT-E165A는 다음을 방지하기 위해 설계된 역극성 보호 모듈입니다

[ 주의 사항 ]

* 배터리 관련 DUT를 테스트할 때 역연결이 발생할 수 있습니다.

* 역방향 연결을 허용하지 않는 DC 전자 부하와 함께 사용됩니다

* DUT가 역방향으로 연결되어 발생하는 손상을 방지합니다.

* DUT의 전압/전류가 다음과 같은 범위 내에 있다는 점을 고려할 필요가 있습니다

* IT-E165A의 정격 전압/전류 범위

* IT6600 시리즈 듀얼 채널 모델의 경우, 두 채널을 모두 사용할 때 동시에 두 개의 IT-E165A 유닛을 선택해야 합니다.

  또한 IT-E165A 유닛의 전압 및 전류 범위는 모두 출력을 충족해야 합니다
